Замок для з’єднання трубопроводів

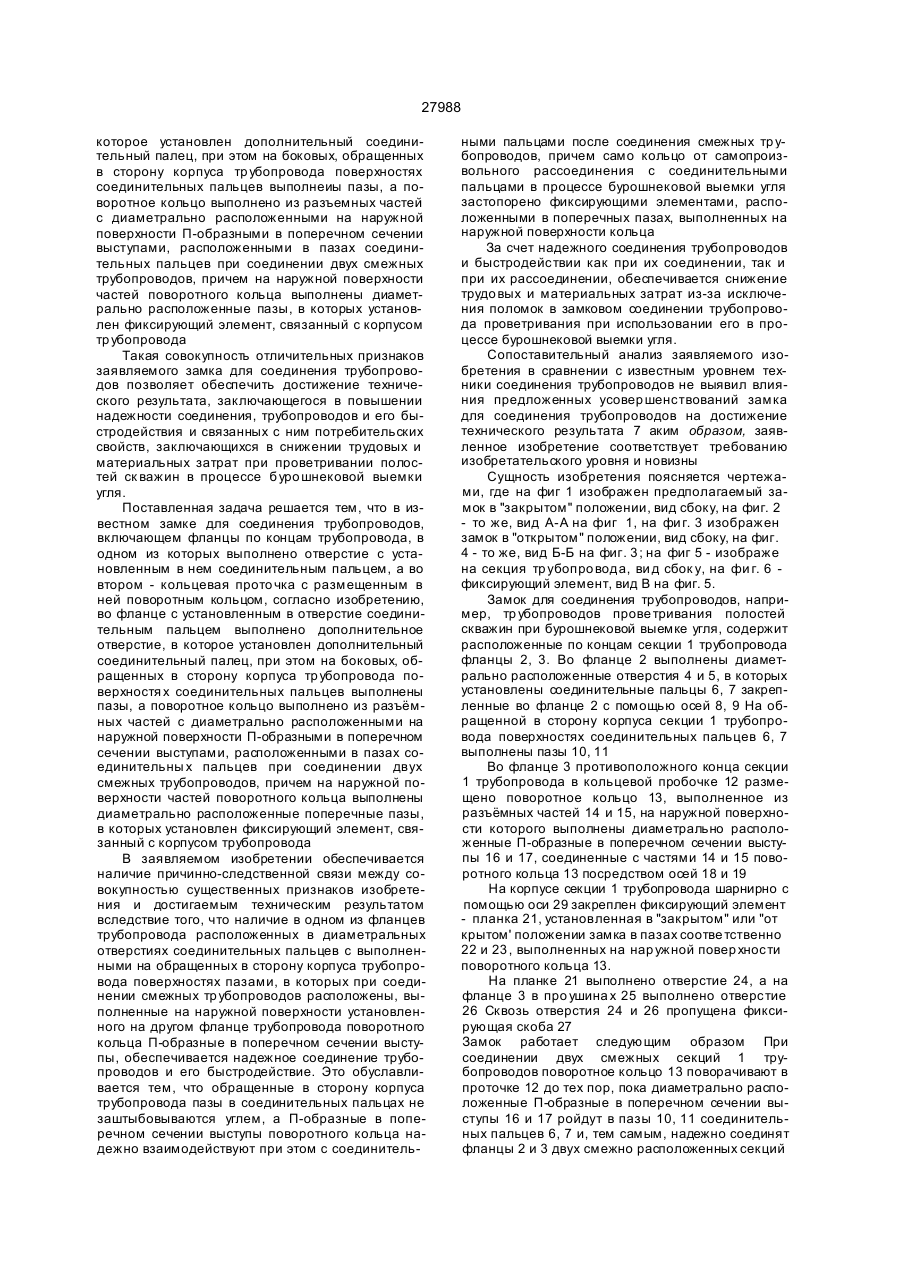

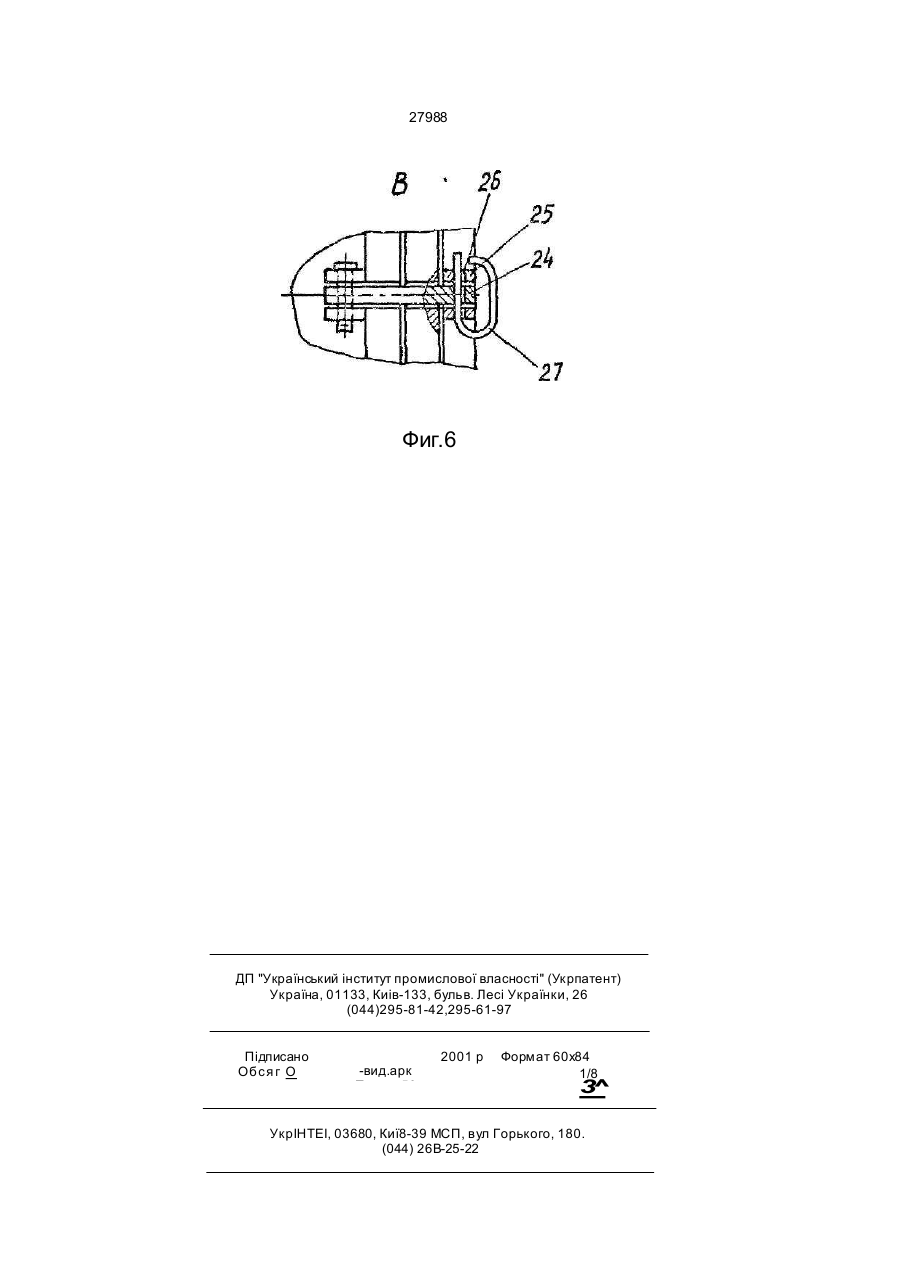

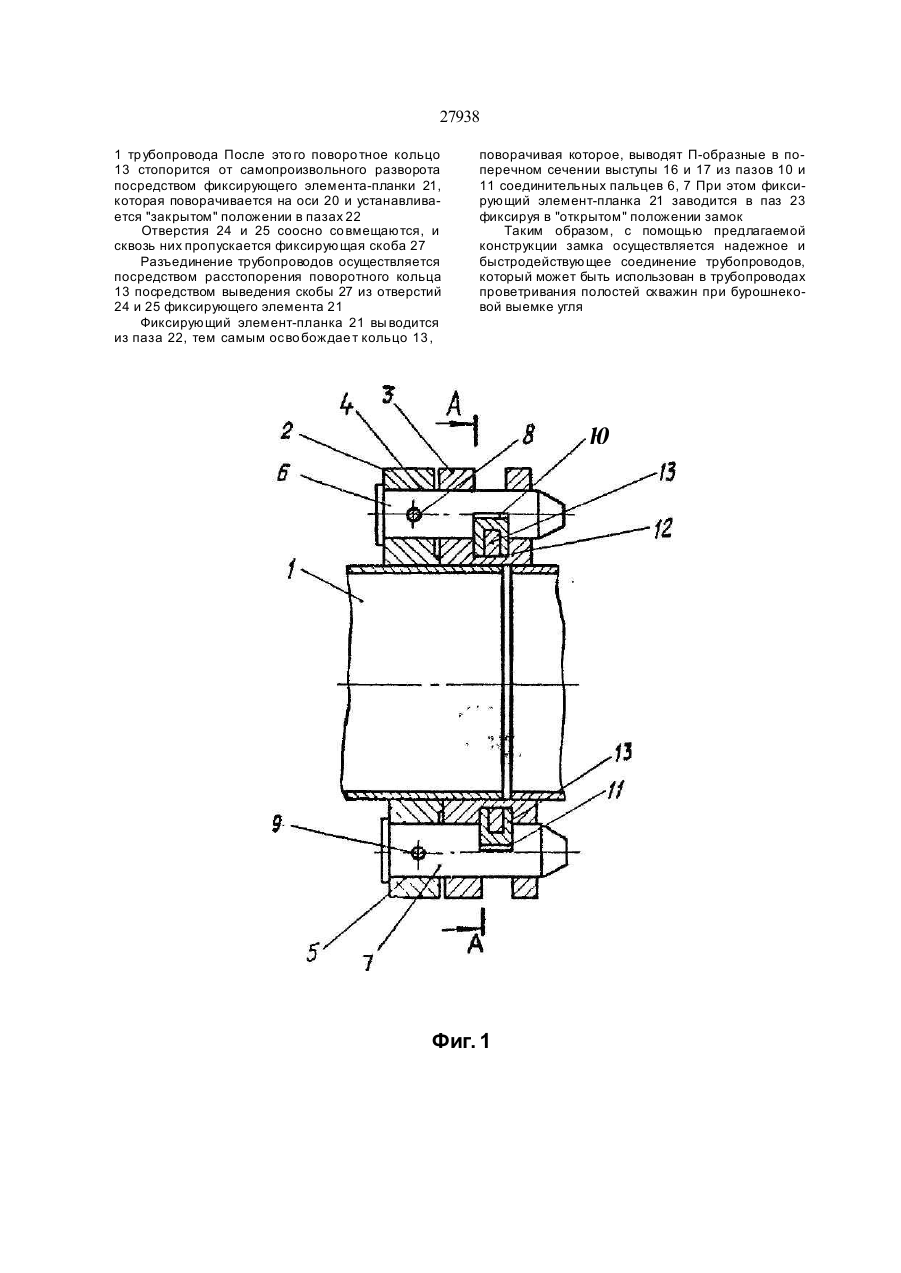

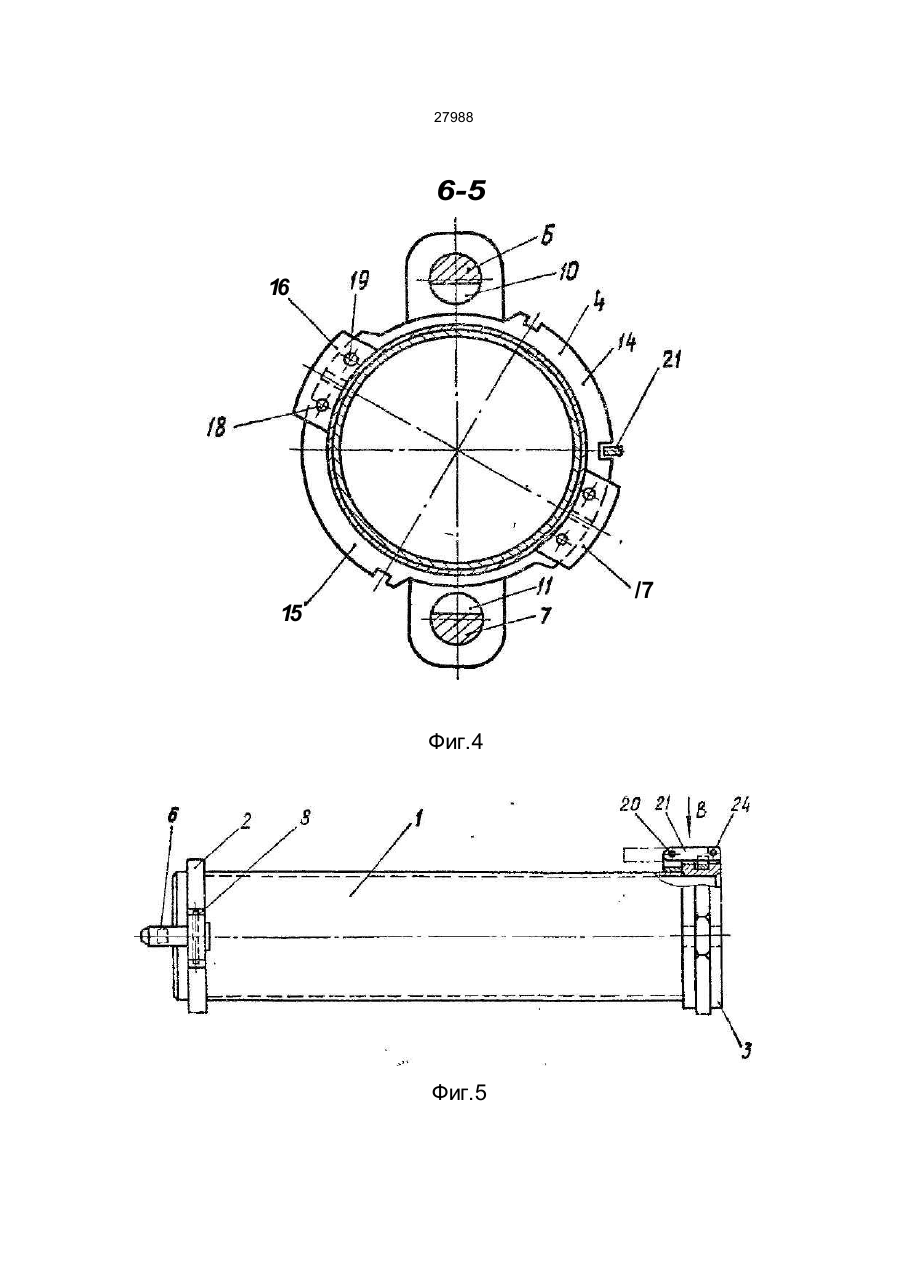

1 Замок для соединения трубопроводов, включающий фланцы по концам трубопровода, в одном из кото ры х выпо лнено о тверстие с уста новленным в нем соединительным пальцем, а во втором - ко льцевая про то чка с р азмещенным в ней поворотным кольцом, отл ичающийся тем, что во фланце с установленным в отверстии соединительным пальцем выполнено диаметрально расположенное дополнительное отверстие, в которое установлен дополнительный соединительный палец, при этом на боковых, обращенных в сторону корпуса трубопровода поверхностям соединительных пальцев выполнены пазы, а поворотное кольцо выполнено из разъемных частей с диаметрально расположенными на наружной поверхности П-образными в поперечном сечении выступами, расположенными в пазах соединительных пальцев при соединении двух смежных трубопроводов 2 Замок для соединения трубопроводов по п 1 , отличающийся тем, что на наружной поверхности частей поворотного кольца выполнены диаметрально расположенные поперечные пазы, а которых установлен фиксирующий элемент, связанный с корпусом трубопровода Изобретение относится к соединениям трубопроводов, которые могут быть использованы, например, в горной промышленности в качестве тр убопровода проветривания подсетей скважин при бурошнековой выемке угля Наиболее близким техническим решением, взятым в качестве прототипа, является замок для соединения буровых штанг, включающий муфты с пазами и защелку, при этом муфты снабжены фланцами с отверстием, в котором установлен соедини тельный палец, при чем одна из муфт имеет захваты , а смежная с ней - поворотное кольцо с буртиками для зацепления их с захватами первой муфты Недостатком известной конструкции замка для соединения буровых штанг является невозможность его использования для соединения трубопроводов проветривания полостей скважины при бурошнековой выемке угля из-за невозможности обеспечить надежную фиксацию секций трубопровода и быстродействия их соединения и рассоединения, так как при соединении двух смежных буровы х штанг в известном замке необходимо, чтобы защелка при повороте кольца обязательно вошла в ближайший паз, выполненный в кольце, и зафиксировала его в положении, при котором буртики кольца войдут в зацепление с захва тами муфты смежной соединяемой штан ги При этом защелка должна перекрывать отверстие, входящее в паз, в которое при разьединении штанг вводят рычаг для выхода защелки из паза и поворота кольца для рассоединения буртиков кольца с захватами муфты рассоединяемой штанги При таком конструктивном исполнении замка паз, в который входит защелка и отверстие для рычага при соединении двух смежных штанг, заштыбовывается углем, что не позволяет надежно соединить их между собой, а при разъединении штанг требуе тся длительное время на их рассоединение для вы вода за щелки из паза, что, в свою очередь, приводит к поломке защелки и выхо да из строя замка для со единения буровы х штанг Таким образом известный замок не обеспечивает надежного соединения и быстродействия соединения и рассоединения буровых штанг и не может быть использован для соединения секций трубопровода проветривания при бурошнековой выемке угля В основу изобретения поставлена задача создания замка для соединения трубопроводов, в частности, для тр убопровода проветривания полостей скважин при бурошнековой выемке угля, в котором во фланце трубопровода, имеющем отверстие с установленным в нем соединительным пальцем, выполнено дополнительное отверстие, в см о со 00 см a> 27988 которое установлен дополнительный соединительный палец, при этом на боковых, обращенных в сторону корпуса тр убопровода поверхностях соединительных пальцев выполнеиы пазы, а поворотное кольцо выполнено из разъемных частей с диаметрально расположенными на наружной поверхности П-образными в поперечном сечении выступами, расположенными в пазах соединительных пальцев при соединении двух смежных трубопроводов, причем на наружной поверхности частей поворотного кольца выполнены диаметрально расположенные пазы, в которых установлен фиксирующий элемент, связанный с корпусом тр убопровода Такая совокупность отличительных признаков заявляемого замка для соединения трубопроводов позволяет обеспечить достижение технического результата, заключающегося в повышении надежности соединения, трубопроводов и его быстродействия и связанных с ним потребительских свойств, заключающихся в снижении трудовых и материальных затрат при проветривании полостей ск важин в процессе буро шнековой выемки угля. Поставленная задача решается тем, что в известном замке для соединения трубопроводов, включающем фланцы по концам трубопровода, в одном из которых выполнено отверстие с установленным в нем соединительным пальцем, а во втором - кольцевая прото чка с размещенным в ней поворотным кольцом, согласно изобретению, во фланце с установленным в отверстие соединительным пальцем выполнено дополнительное отверстие, в которое установлен дополнительный соединительный палец, при этом на боковых, обращенных в сторону корпуса тр убопровода поверхностя х соединительных пальцев выполнены пазы, а поворотное кольцо выполнено из разъёмных частей с диаметрально расположенными на наружной поверхности П-образными в поперечном сечении выступами, расположенными в пазах соединительны х пальцев при соединении двух смежных трубопроводов, причем на наружной поверхности частей поворотного кольца выполнены диаметрально расположенные поперечные пазы, в которых установлен фиксирующий элемент, связанный с корпусом трубопровода В заявляемом изобретении обеспечивается наличие причинно-следственной связи между совокупностью существенных признаков изобретения и достигаемым техническим результатом вследствие того, что наличие в одном из фланцев трубопровода расположенных в диаметральных отверстиях соединительных пальцев с выполненными на обращенных в сторону корпуса трубопровода поверхностях пазами, в которых при соединении смежных тр убопроводов расположены, выполненные на наружной поверхности установленного на другом фланце трубопровода поворотного кольца П-образные в поперечном сечении выступы, обеспечивается надежное соединение трубопроводов и его быстродействие. Это обуславливается тем, что обращенные в сторону корпуса трубопровода пазы в соединительных пальцах не заштыбовываются углем, а П-образные в поперечном сечении выступы поворотного кольца надежно взаимодействуют при этом с соединитель ными пальцами после соединения смежных тр убопроводов, причем само кольцо от самопроизвольного рассоединения с соединительными пальцами в процессе бурошнековой выемки угля застопорено фиксирующими элементами, расположенными в поперечных пазах, выполненных на наружной поверхности кольца За счет надежного соединения трубопроводов и быстродействии как при их соединении, так и при их рассоединении, обеспечивается снижение трудо вых и материальных затрат из-за исключения поломок в замковом соединении трубопровода проветривания при использовании его в процессе бурошнековой выемки угля. Сопоставительный анализ заявляемого изобретения в сравнении с известным уровнем техники соединения трубопроводов не выявил влияния предложенных усовер шенствований замка для соединения трубопроводов на достижение технического результата 7 аким образом, заявленное изобретение соответствует требованию изобретательского уровня и новизны Сущность изобретения поясняется чертежами, где на фиг 1 изображен предполагаемый замок в "закрытом" положении, вид сбоку, на фиг. 2 - то же, вид А-А на фиг 1, на фи г. 3 изображен замок в "открытом" положении, вид сбоку, на фиг. 4 - то же, вид Б-Б на фиг. 3 ; на фиг 5 - изображе на секция тр убопро вода, ви д сбок у, на фи г. 6 фиксирующий элемент, вид В на фиг. 5. Замок для соединения трубопроводов, например, тр убопроводов прове тривания полостей скважин при бурошнековой выемке угля, содержит расположенные по концам секции 1 трубопровода фланцы 2, 3. Во фланце 2 выполнены диаметрально расположенные отверстия 4 и 5, в которых установлены соединительные пальцы 6, 7 закрепленные во фланце 2 с помощью осей 8, 9 На обращенной в сторону корпуса секции 1 трубопровода поверхностях соединительных пальцев 6, 7 выполнены пазы 10, 11 Во фланце 3 противоположного конца секции 1 трубопровода в кольцевой пробочке 12 размещено поворотное кольцо 13, выполненное из разъёмных частей 14 и 15, на наружной поверхности которого выполнены диаметрально расположенные П-образные в поперечном сечении выступы 16 и 17, соединенные с частями 14 и 15 поворотного кольца 13 посредством осей 18 и 19 На корпусе секции 1 трубопровода шарнирно с помощью оси 29 закреплен фиксирующий элемент - планка 21, установленная в "закрытом" или "от крытом' положении замка в пазах соотве тственно 22 и 23 , выполненных на нар ужной повер хности поворотного кольца 13. На планке 21 выполнено отверстие 24, а на фланце 3 в про ушина х 25 выполнено отверстие 26 Сквозь отверстия 24 и 26 пропущена фиксирующая скоба 27 Замок работает следующим образом При соединении двухсмежных секций 1 трубопроводов поворотное кольцо 13 поворачивают в проточке 12 до тех пор, пока диаметрально расположенные П-образные в поперечном сечении выступы 16 и 17 ройдут в пазы 10, 11 соединительных пальцев 6, 7 и, тем самым, надежно соединят фланцы 2 и 3 двух смежно расположенных секций 27938 1 тр убопровода После это го поворо тное кольцо 13 стопорится от самопроизвольного разворота посредством фиксирующего элемента-планки 21, которая поворачивается на оси 20 и устанавливается "закрытом" положении в пазах 22 Отверстия 24 и 25 соосно со вмещаются, и сквозь них пропускается фиксирующая скоба 27 Разъединение трубопроводов осуществляется посредством расстопорения поворотного кольца 13 посредством выведения скобы 27 из отверстий 24 и 25 фиксирующего элемента 21 Фиксирующий элемент-планка 21 вы водится из паза 22, тем самым осво бождае т кольцо 13 , поворачивая которое, выводят П-образные в поперечном сечении выступы 16 и 17 из пазов 10 и 11 соединительных пальцев 6, 7 При этом фиксирующий элемент-планка 21 заводится в паз 23 фиксируя в "открытом" положении замок Таким образом, с помощью предлагаемой конструкции замка осуществляется надежное и быстродействующее соединение трубопроводов, который может быть использован в трубопроводах проветривания полостей скважин при бурошнековой выемке угля ю Фиг. 1 27988 A-A Фиг.2 Фиг.З 27988 6-5 16 /7 15 Фиг.4 Фиг.5 27988 Фиг.6 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано Обся г О -вид.арк Тираж 50 2001 р Формат 60x84 1/8 3 ^ УкрІНТЕІ, 03680, Киї8-39 МСП, вул Горького, 180. (044) 26В-25-22
