Пристрій для відокремлення головок капусти від рослинних домішок

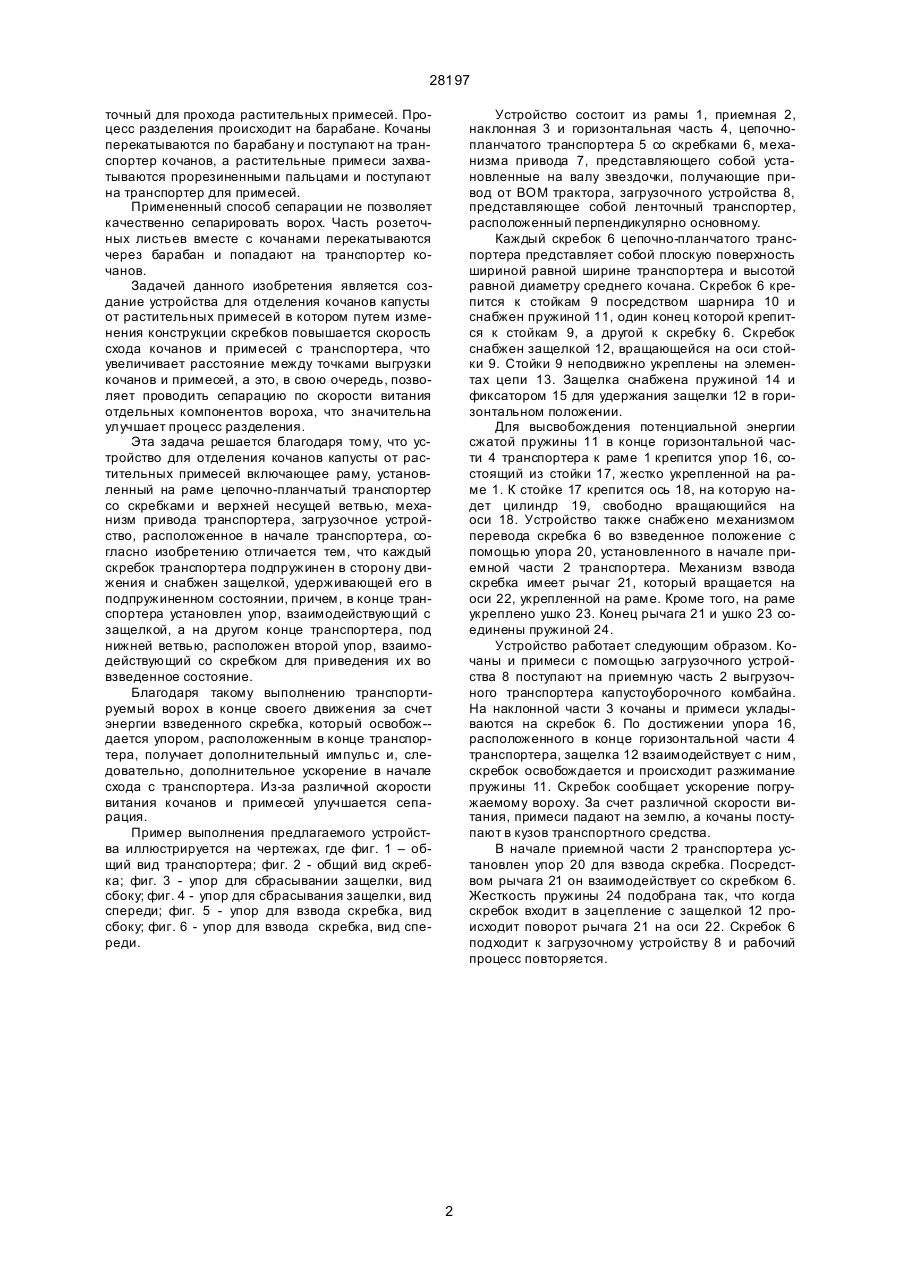

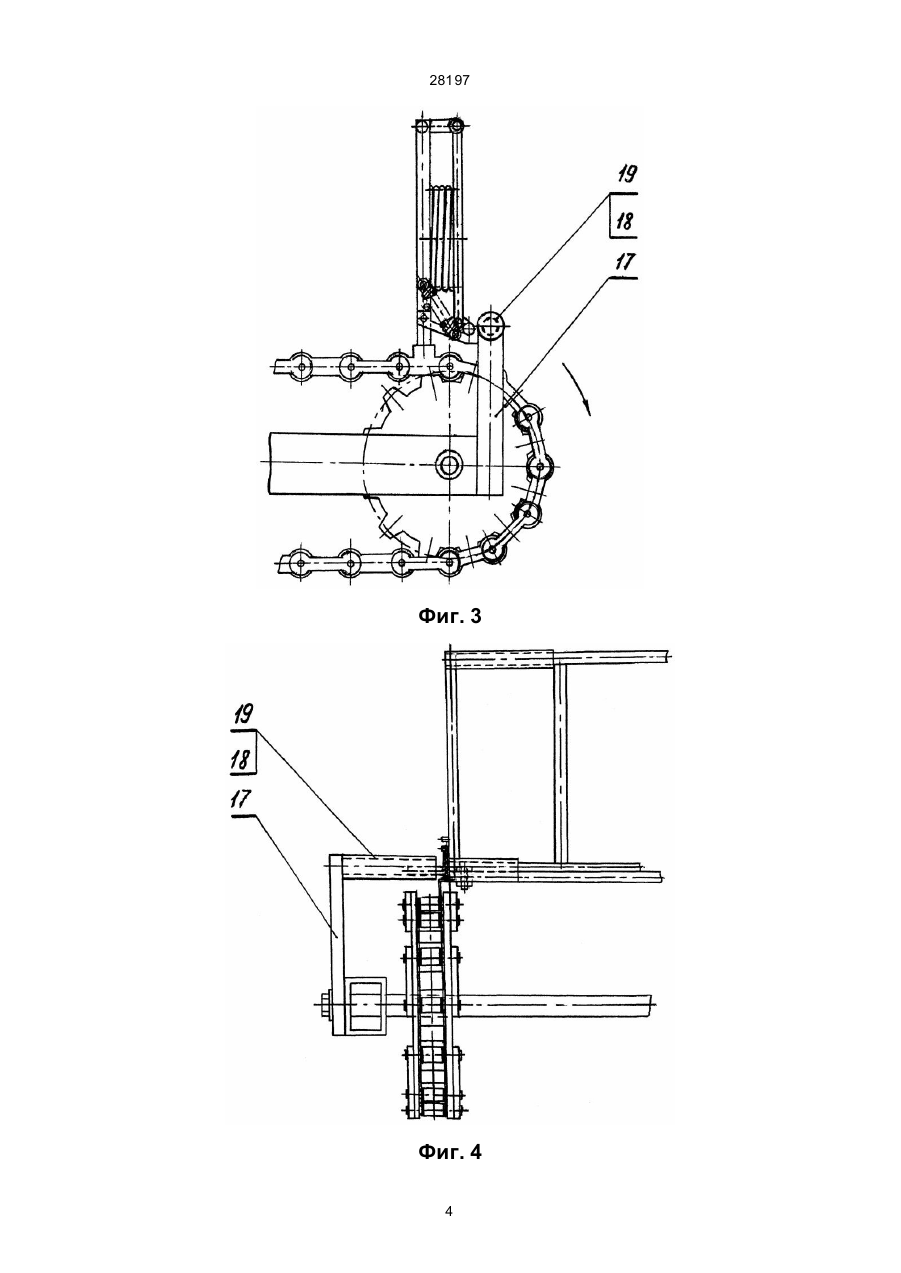

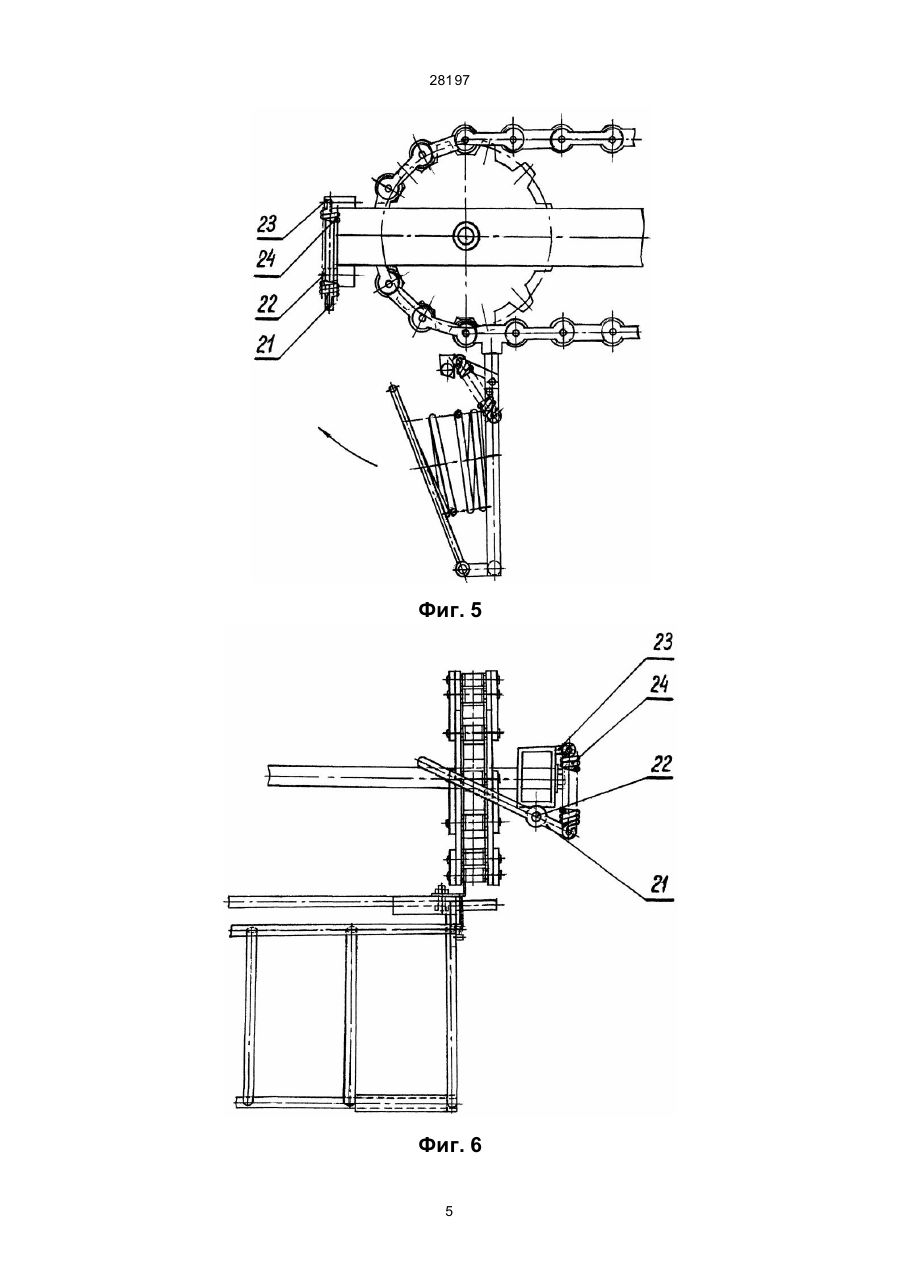

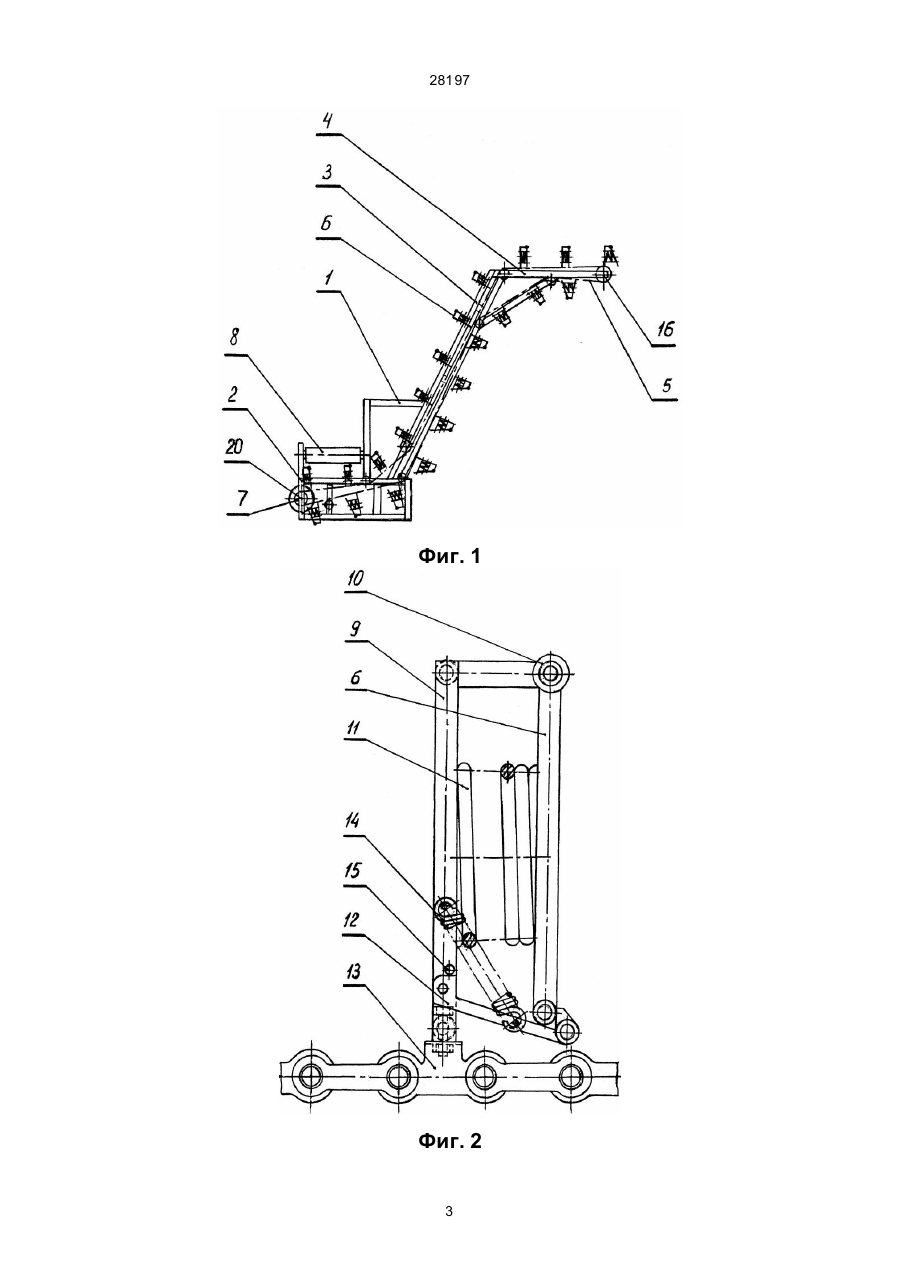

Устройство для отделения кочанов капусты от растительных примесей, включающее раму, установленный на раме цепочно-планчатый транспор 28197 точный для прохода растительных примесей. Процесс разделения происходит на барабане. Кочаны перекатываются по барабану и поступают на транспортер кочанов, а растительные примеси захватываются прорезиненными пальцами и поступают на транспортер для примесей. Примененный способ сепарации не позволяет качественно сепарировать ворох. Часть розеточных листьев вместе с кочанами перекатываются через барабан и попадают на транспортер кочанов. Задачей данного изобретения является создание устройства для отделения кочанов капусты от растительных примесей в котором путем изменения конструкции скребков повышается скорость схода кочанов и примесей с транспортера, что увеличивает расстояние между точками выгрузки кочанов и примесей, а это, в свою очередь, позволяет проводить сепарацию по скорости витания отдельных компонентов вороха, что значительна улучшает процесс разделения. Эта задача решается благодаря тому, что устройство для отделения кочанов капусты от растительных примесей включающее раму, установленный нa раме цепочно-планчатый транспортер со скребками и верхней несущей ветвью, механизм привода транспортера, загрузочное устройство, расположенное в начале транспортера, согласно изобретению отличается тем, что каждый скребок транспортера подпружинен в сторону движения и снабжен защелкой, удерживающей его в подпружиненном состоянии, причем, в конце транспортера установлен упор, взаимодействующий с защелкой, а на другом конце транспортера, под нижней ветвью, расположен второй упор, взаимодействующий со скребком для приведения их во взведенное состояние. Благодаря такому выполнению транспортируемый ворох в конце своего движения за счет энергии взведенного скребка, который освобож-дается упором, расположенным в конце транспортера, получает дополнительный импульс и, следовательно, дополнительное ускорение в начале схода с транспортера. Из-за различной скорости витания кочанов и примесей улучшается сепарация. Пример выполнения предлагаемого устройства иллюстрируется на чертежах, где фиг. 1 – общий вид транспортера; фиг. 2 - общий вид скребка; фиг. 3 - упор для сбрасывании защелки, вид сбоку; фиг. 4 - упор для сбрасывания защелки, вид спереди; фиг. 5 - упор для взвода скребка, вид сбоку; фиг. 6 - упор для взвода скребка, вид спереди. Устройство состоит из рамы 1, приемная 2, наклонная 3 и горизонтальная часть 4, цепочнопланчатого транспортера 5 со скребками 6, механизма привода 7, представляющего собой установленные на валу звездочки, получающие привод от ВОМ трактора, загрузочного устройства 8, представляющее собой ленточный транспортер, расположенный перпендикулярно основному. Каждый скребок 6 цепочно-планчатого транспортера представляет собой плоскую поверхность шириной равной ширине транспортера и высотой равной диаметру среднего кочана. Скребок 6 крепится к стойкам 9 посредством шарнира 10 и снабжен пружиной 11, один конец которой крепится к стойкам 9, а другой к скребку 6. Скребок снабжен защелкой 12, вращающейся на оси стойки 9. Стойки 9 неподвижно укреплены на элементах цепи 13. Защелка снабжена пружиной 14 и фиксатором 15 для удержания защелки 12 в горизонтальном положении. Для высвобождения потенциальной энергии сжатой пружины 11 в конце горизонтальной части 4 транспортера к раме 1 крепится упор 16, состоящий из стойки 17, жестко укрепленной на раме 1. К стойке 17 крепится ось 18, на которую надет цилиндр 19, свободно вращающийся на оси 18. Устройство также снабжено механизмом перевода скребка 6 во взведенное положение с помощью упора 20, установленного в начале приемной части 2 транспортера. Механизм взвода скребка имеет рычаг 21, который вращается на оси 22, укрепленной на раме. Кроме того, на раме укреплено ушко 23. Конец рычага 21 и ушко 23 соединены пружиной 24. Устройство работает следующим образом. Кочаны и примеси с помощью загрузочного устройства 8 поступают на приемную часть 2 выгрузочного транспортера капустоуборочного комбайна. На наклонной части 3 кочаны и примеси укладываются на скребок 6. По достижении упора 16, расположенного в конце горизонтальной части 4 транспортера, защелка 12 взаимодействует с ним, скребок освобождается и происходит разжимание пружины 11. Скребок сообщает ускорение погружаемому вороху. За счет различной скорости витания, примеси падают на землю, а кочаны поступают в кузов транспортного средства. В начале приемной части 2 транспортера установлен упор 20 для взвода скребка. Посредством рычага 21 он взаимодействует со скребком 6. Жесткость пружины 24 подобрана так, что когда скребок входит в зацепление с защелкой 12 происходит поворот рычага 21 на оси 22. Скребок 6 подходит к загрузочному устройству 8 и рабочий процесс повторяется. 2 28197 Фиг. 1 Фиг. 2 3 28197 Фиг. 3 Фиг. 4 4 28197 Фиг. 5 Фиг. 6 5 28197 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
