Пристрій для фіксації на грунті об’єктів озброєння і військової техніки

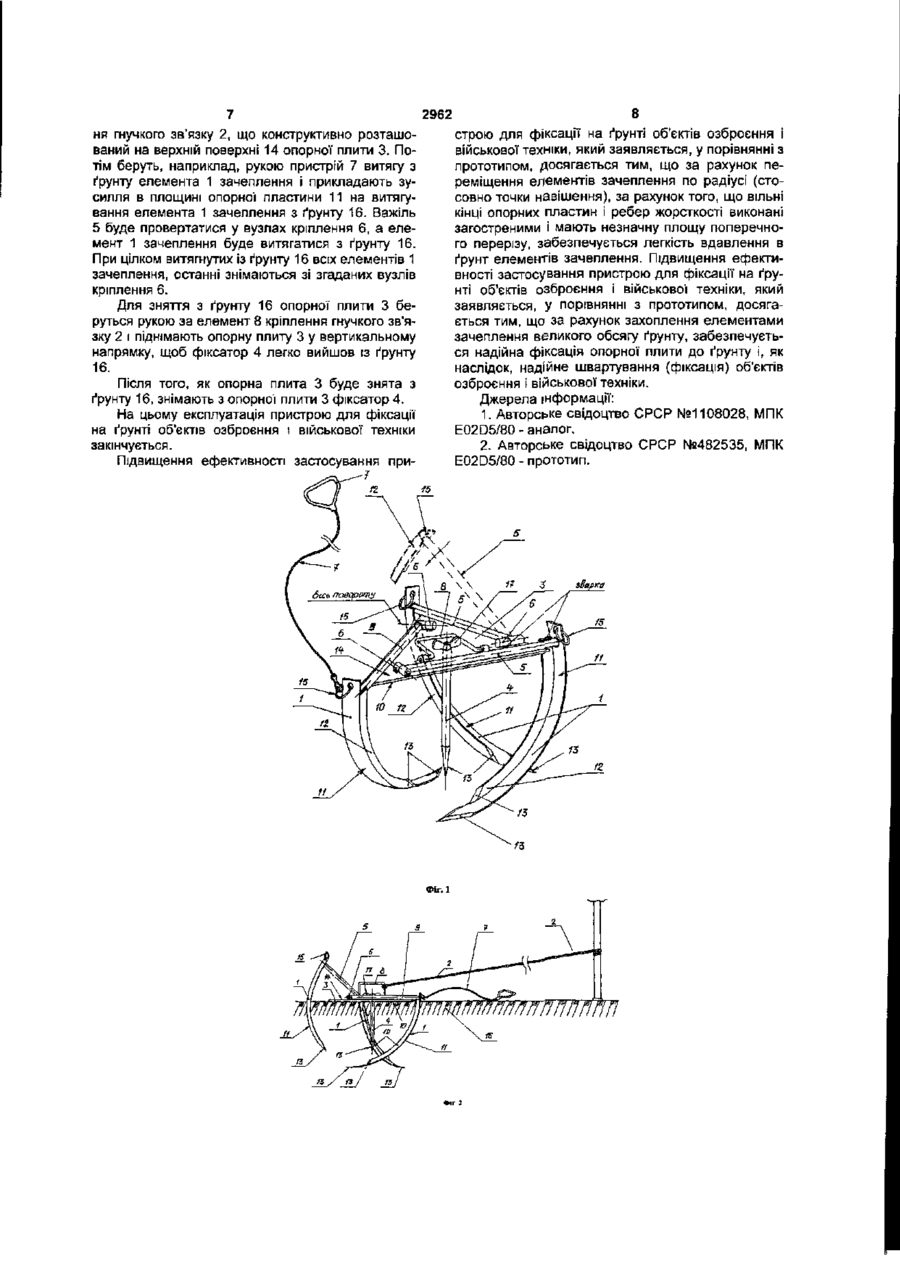

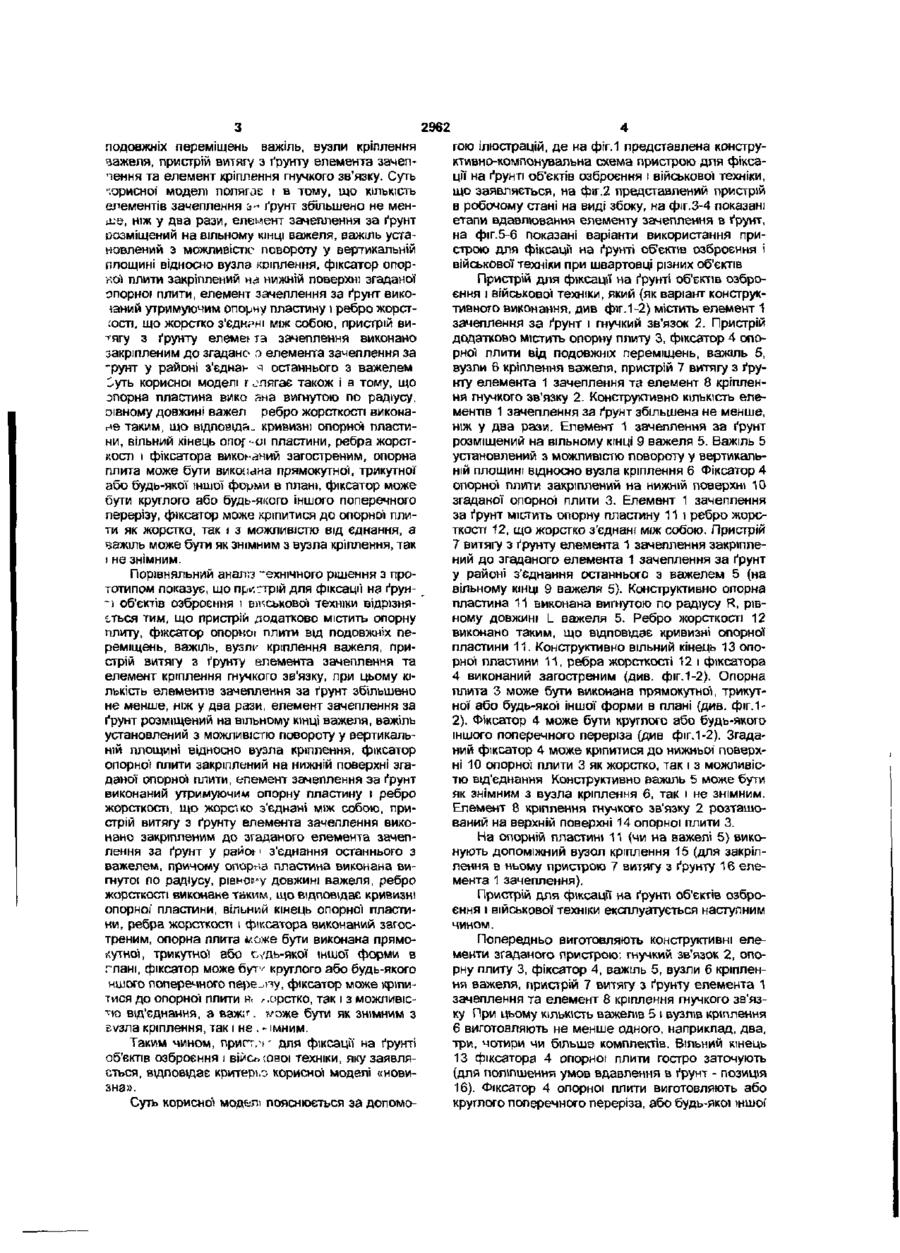

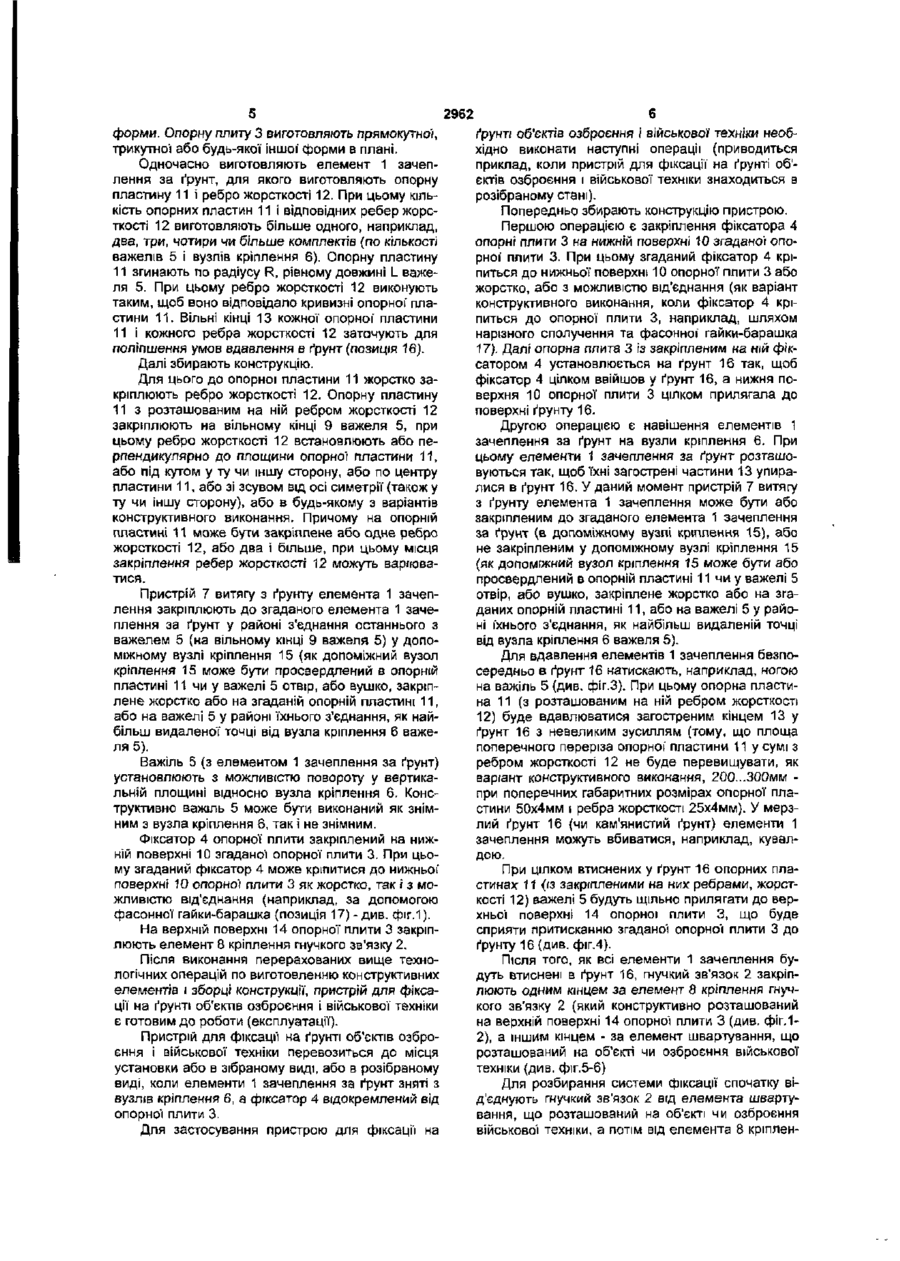

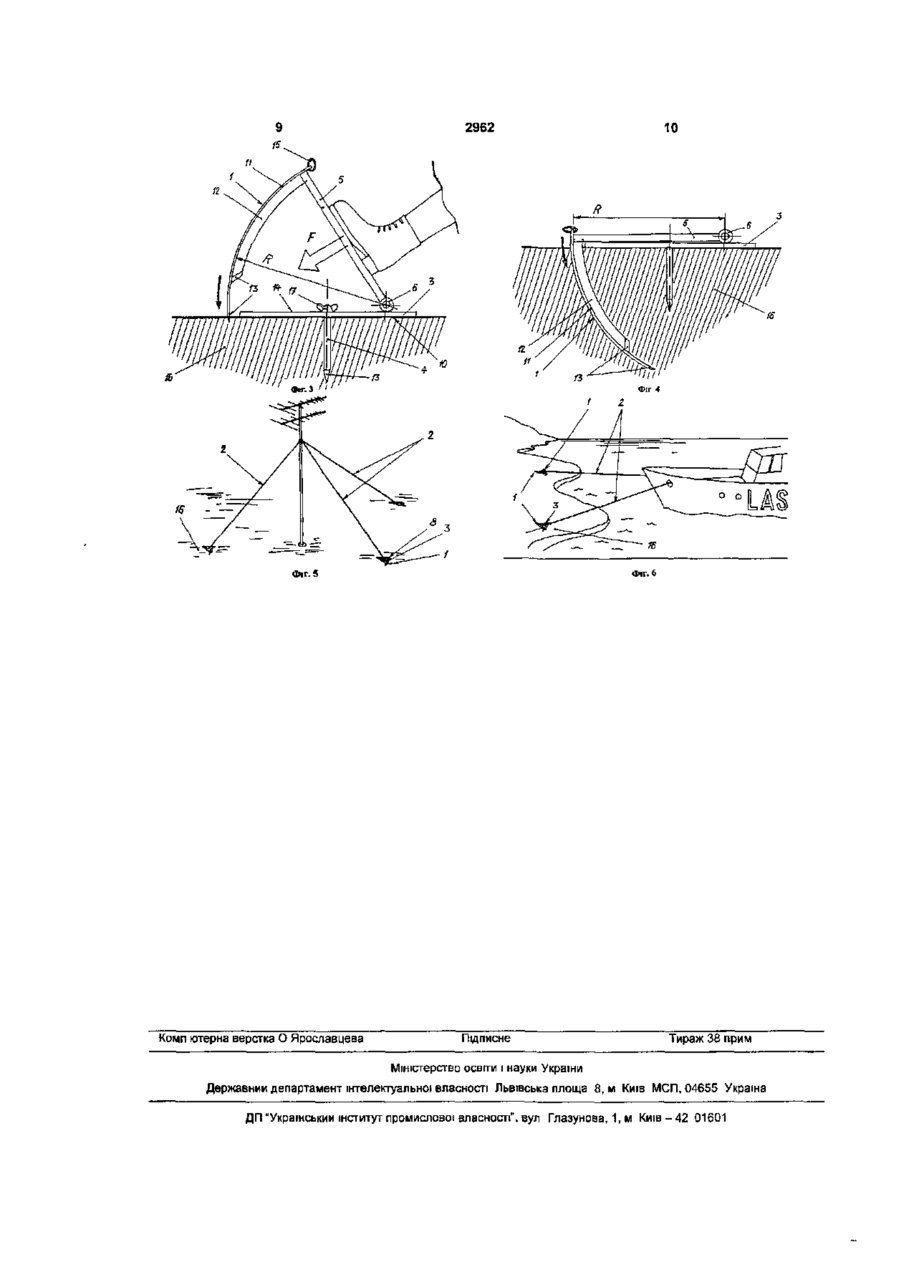

1. Пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки, що містить елемент зачеплення за фунт і гнучкий зв'язок, який відрізняється тим, що пристрій додатково містить опорну плиту, фіксатор опорної плити від подовжніх переміщень, важіль, вузли кріплення важеля, пристрій витягу з ґрунту елемента зачеплення та елемент кріплення гнучкого зв'язку, при цьому кількість елементів зачеплення за ґрунт збільшено не менше, ніж у два рази, елемент зачеплення за ґрунт розміщений на вільному кінці важеля, важіль установлений з можливістю повороту у вертикальній площині відносно вузла кріплення, фіксатор опорної плити закріплений на нижній поверхні згаданої опорної плити, елемент зачеплення за ґрунт виконаний утримуючим опорну пластину і ребро жорсткості, що жорстко з'єднані між собою, при стрій витягу з ґрунту елемента зачеплення виконано закріпленим до згаданого елемента зачеплення за ґрунт у ділянці з'єднання останнього з важелем, причому опорна пластина виконана вигнутою по радіусу, що дорівнює довжині важеля, ребро жорсткості виконане таким, що відповідає кривизні опорної пластини, вільний кінець опорної пластини, ребра жорсткості і фіксатора виконаний загостреним. 2. Пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки за п 1, який відрізняється тим, що опорна плита може бути виконана прямокутної, трикутної' або будь-якої іншої форми в плані 3. Пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки за п. 1, який відрізняється тим, що фіксатор може бути круглого або будьякого іншого поперечного перерізу 4 Пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки за п 1, який відрізняється тим, що фіксатор може кріпитися до опорної плити як жорстко, так і з можливістю від'єднання. 5 Пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки за п. 1, який відрізняється тим, що важіль може бути як знімним з вузла кріплення, так і незнімним (О О) CM Корисна модель відноситься до галузі інженерної техніки, зокрема, до пристроїв фіксацґі, а саме, до пристроїв для фіксації на ґрунті об'єктів озброєння і військової техніки Відомий пристрій для фіксації, що містить елемент зачеплення за ґрунт і гнучкий зв'язок /1/. До недоліків відомого пристрою відноситься те, що не забезпечується надійної фіксації об'єктів озброєння t військової техніки на легких чи сипучих ґрунтах. Найбільш близькою корисною моделлю, як по задачах, які вирішуються, так і за результатом, що досягається, яка обрана за прототип, є пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки, який містить елемент зачеплення за ґрунт і гнучкий зв'язок 121. До недоліків відомого пристрою для фіксації на ґрунті об'єктів озброєння і військової техніки, який обрано за прототип, відноситься те, що не забезпечується надійної фіксації об'єктів озброєння і військової техніки на легких чи сипучих ґрунтах. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити надійну фіксацію об'єктів озброєння і військової техніки на ґрунті будь-якої МІЦНОСТІ та в будь-яких умовах експлуатації Суть корисної моделі в пристрої для фіксацм на ґрунті об'єктів озброєння і військової техніки, що містить елемент зачеплення за фунт і гнучкий зв'язок, полягає в тому, що пристрій додатково містить опорну плиту, фіксатор опорної плити від 2962 подовжніх переміщень важіль, вузли кріплення важеля, пристрій витягу з ґрунту елемента зачепнення та елемент кріплення гнучкого зв'язку. Суть ;орисноі моделі полягоє і в тому, що кількість елементів зачеплення ь- ґрунт збільшено не менй:е, НІЖ у два рази, елемент зачеплення за ґрунт розміщений на вільному КІНЦІ важеля, важіль установлений з можливістю повороту у вертикальній площині відносно вузла гаїплення, фіксатор опорної плити закріплений н,-а НИЖНІЙ поверхні згаданої опорної плити, елемент зачеплення за ґрунт виконаний утримуючим опорну пластину і ребро жорсткості, що жорстко з'єднані МІЖ собою, пристрій витягу з ґрунту eneMet та зачеплення виконано закріпленим до згадано э елемента зачеплення за "рунт у районі з'єднає я останнього з важелем ^уть корисної моделі г влягає також і в тому, що эпорна пластина вико ана вигнутою по радіусу, оівному довжині важел ребро жорсткості виконане таким, що відповіде кривизні опорної пластини, вільний кінець опог-оі пластини, ребра жорсткості і фіксатора виконаний загостреним, опорна плита може бути викопана прямокутної, трикутної або будь-якої іншої форми в плані, фіксатор може бути круглого або будь-якого іншого поперечного перерізу, фіксатор може кріпитися до опорної плити як жорстко, так і з можливістю від єднання, а важіль може бути як знімним з вузла кріплення, так і не знімним. Порівняльний аналіз "ехнічного рішення з прототипом показує, що пристрій для фіксації на ґрун-і об'єктів озброєння і ВІЙСЬКОВОЇ техніки відрізняється тим, що пристрій додатково містить опорну плиту, фіксатор опорної плити від подовжніх переміщень, важіль, вузлг кріплення важеля, пристрій витягу з ґрунту елемента зачеплення та елемент кріплення гнучкого зв'язку, при цьому кількість елементів зачеплення за ґрунт збільшено не менше, ніж у два рази, елемент зачеплення за ґрунт розміщений на вільному кінці важеля, важіль установлений з можливістю повороту у вертикальній площині відносно вузла кріплення, фіксатор опорної плити закріплений на нижній поверхні згаданої опорної плити, елемент зачеплення за ґрунт виконаний утримуючим опорну пластину і ребро жорсткості, що жорспко з'єднані між собою, пристрій витягу з ґрунту елемента зачеплення виконано закріпленим до згаданого елемента зачеплення за ґрунт у pa^ot і з'єднання останнього з важелем, причому опор?;а пластина виконана вигнутої по радіусу, рівному довжині важеля, ребро жорсткості виконане таким, що відповідає кривизні опорної1 пластини, вільний кінець опорної пластини, ребра жорсткості і фіксатора виконаний загостреним, опорна плита може бути виконана прямокутної, трикутної або о/дь-якоі іншої форми в г лані, фіксатор може бут^ круглого або будь-якого ншого поперечного перє-пу, фіксатор може кріпитися ДО ОПОрНОЇ ПЛИТИ Я /-.ОрСТКО, ТЭК І З МОЖЛИВІСг ТЮ від'єднання, а важіг. w-оже бути як знімним з вузла кріплення, так і не . - імним. Таким чином, прист.ч - для фіксації на ґрунті об'єктів озброєння і війсг. ІОВОІ техніки, яку заявлясться, відповідає критерії корисної моделі «новизна». Суть корисної модьлі пояснюється за допомо гою ілюстрацій, де на фіг.1 представлена конструктивно-компонувальна схема пристрою для фіксації на ґрунті об'єктів озброєння і військової техніки, що заявляється, на фіг.2 представлений пристрій в робочому стані на виді збоку, на фіг.3-4 показані етапи вдавлювання елементу зачеплення в ґрунт, на фіг.5-6 показані варіанти використання пристрою для фіксації на ґрунті об'єктів озброєння і військової техніки при швартовці різних об'єктів Пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки, який {як варіант конструктивного виконання, див фіг.1 -2) містить елемент 1 зачеплення за ґрунт і гнучкий зв'язок 2. Пристрій додатково містить опорну плиту 3, фіксатор 4 опорної плити від подовжніх переміщень, важіль 5, вузли 6 кріплення важеля, пристрій 7 витягу з ґрунту елемента 1 зачеплення та елемент 8 кріплення гнучкого зв'язку 2. Конструктивно КІЛЬКІСТЬ елементів 1 зачеплення за ґрунт збільшена не менше, ніж у два рази. Елемент 1 зачеплення за ґрунт розміщений на вільному кінці 9 важеля 5. Важіль 5 установлений з можливістю повороту у вертикальній площині відносно вузла кріплення 6 Фіксатор 4 опорної плити закріплений на нижній поверхні 10 згаданої опорної плити 3. Елемент 1 зачеплення за ґрунт містить опорну пластину 11 і ребро жорсткості 12, що жорстко з'єднані між собою. Пристрій 7 витягу з ґрунту елемента 1 зачеплення закріплений до згаданого елемента 1 зачеплення за ґрунт у районі з'єднання останнього з важелем 5 (на вільному КІНЦІ 9 важеля 5). Конструктивно опорна пластина 11 виконана вигнутою по радіусу R, рівному довжині L важеля 5. Ребро жорсткості 12 виконано таким, що відповідає кривизні опорної пластини 11. Конструктивно вільний кінець 13 опорної пластини 11, ребра жорсткості 12 і фіксатора 4 виконаний загостреним (див. фіг. 1-2). Опорна плита 3 може бути виконана прямокутної, трикутної або будь-якої Іншої форми в плані (див. фіг. 1 2). Фіксатор 4 може бути круглого або будь-якого іншого поперечного переріза (див фіг.1-2). Згаданий фіксатор 4 може кріпитися до нижньої поверхні 10 опорної плити 3 як жорстко, так і з можливістю від'єднання Конструктивно важіль 5 може бути як знімним з вузла кріплення 6, так і не знімним. Елемент 8 кріплення гнучкого зв'язку 2 розташований на верхній поверхні 14 опорної плити 3. На опорній пластині 11 (чи на важелі 5) виконують допоміжний вузол кріплення 15 {для закріплення в ньому пристрою 7 витягу з ґрунту 16 елемента 1 зачеплення). Пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки експлуатується наступним чином. Попередньо виготовляють конструктивні елементи згаданого пристрою: гнучкий зв'язок 2, опорну плиту 3, фіксатор 4, важіль 5, вузли 6 кріплення важеля, пристрій 7 витягу з ґрунту елемента 1 зачеплення та елемент 8 кріплення гнучкого зв'язку При цьому кількість важелів 5 і вузлів кріплення 6 виготовляють не менше одного, наприклад, два, три, чотири чи більше комплектів. Вільний кінець 13 фіксатора 4 опорної плити гостро заточують (для поліпшення умов вдавлення в ґрунт - позиція 16). Фіксатор 4 опорної плити виготовляють або круглого поперечного переріза, або будь-якої іншої 2962 форми. Опорну плиту 3 виготовляють прямокутної, трикутної або будь-якої іншої форми в плані. Одночасно виготовляють елемент 1 зачеплення за фунт, для якого виготовляють опорну пластину 11 і ребро жорсткості 12. При цьому кількість опорних пластин 11 і відповідних ребер жорсткості 12 виготовляють більше одного, наприклад, два, три, чотири чи більше комплектів (по кількості важелів 5 і вузлів кріплення 6). Опорну пластину 11 згинають по радіусу R, рівному довжині L важеля 5. При цьому ребро жорсткості 12 виконують таким, щоб воно відповідало кривизні опорної' пластини 11. Вільні кінці 13 кожної опорної пластини 11 і кожного ребра жорсткості 12 заточують для поліпшення умов вдавлення в ґрунт (позиція 16). Далі збирають конструкцію. Для цього до опорної пластини 11 жорстко закріплюють ребро жорсткості 12. Опорну пластину 11 з розташованим на ній ребром жорсткості 12 закріплюють на вільному кінці 9 важеля 5, при цьому ребро жорсткості 12 встановлюють або перпендикулярно до площини опорної пластини 11, або під кутом у ту чи іншу сторону, або по центру пластини 11, або зі зсувом від осі симетрії (також у ту чи іншу сторону), або в будь-якому з варіантів конструктивного виконання. Причому на опорній пластині 11 може бути закріплене або одне ребро жорсткості 12, або два і більше, при цьому місця закріплення ребер жорсткості 12 можуть варіюватися. Пристрій 7 витягу з ґрунту елемента 1 зачеплення закріплюють до згаданого елемента 1 зачеплення за ґрунт у районі з'єднання останнього з важелем 5 (на вільному кінці 9 важеля 5) у допоміжному вузлі кріплення 15 (як допоміжний вузол кріплення 15 може бути просвердлений в опорній пластині 11 чи у важелі 5 отвір, або вушко, закріплене жорстко або на згаданій опорній пластині 11, або на важелі 5 у районі їхнього з'єднання, як найбільш видаленої точці від вузла кріплення 6 важеля 5). Важіль 5 (з елементом 1 зачеплення за ґрунт) установлюють з МОЖЛИВІСТЮ повороту у вертикальній площині відносно вузла кріплення 6. Конструктивно важіль 5 може бути виконаний як знімним з вузла кріплення 6, так і не знімним. Фіксатор 4 опорної плити закріплений на нижній поверхні 10 згадано'! опорної плити 3. При цьому згаданий фіксатор 4 може кріпитися до нижньої' поверхні 10 опорної плити 3 як жорстко, так і з можливістю від'єднання (наприклад, за допомогою фасонної гайки-барашка (позиція 17) - див. фіг.1). На верхній поверхні 14 опорної плити 3 закріплюють елемент 8 кріплення гнучкого зв'язку 2. Після виконання перерахованих вище технологічних операцій по виготовленню конструктивних елементів і зборці конструкції, пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки є готовим до роботи (експлуатації). Пристрій для фіксацй на ґрунті об'єктів озброєння і військової техніки перевозиться до місця установки або в зібраному виді, або в розібраному виді, коли елементи 1 зачеплення за ґрунт зняті з вузлів кріплення 6, а фіксатор 4 виокремлений від опорно'і плити 3. Для застосування пристрою для фіксації на ґрунті об'єктів озброєння і військової техніки необхідно виконати наступні операції (приводиться приклад, коли пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки знаходиться в розібраному стані). Попередньо збирають конструкцію пристрою. Першою операцією є закріплення фіксатора 4 опорні плити 3 на нижній поверхні 10 згаданої опорної' плити 3. При цьому згаданий фіксатор 4 кріпиться до нижньої поверхні 10 опорної плити 3 або жорстко, або з можливістю від'єднання (як варіант конструктивного виконання, коли фіксатор 4 кріпиться до опорної плити 3, наприклад, шляхом нарізного сполучення та фасонної гайки-барашка 17). Далі опорна плита 3 із закріпленим на ній фіксатором 4 установлюється на ґрунт 16 так, щоб фіксатор 4 цілком ввійшов у ґрунт 16, а нижня поверхня 10 опорної плити 3 цілком прилягала до поверхні ґрунту 16. Другою операцією є навішення елементів 1 зачеплення за ґрунт на вузли кріплення 6. При цьому елементи 1 зачеплення за ґрунт розташовуються так, щоб їхні загострені частини 13 упиралися в ґрунт 16. У даний момент пристрій 7 витягу з ґрунту елемента 1 зачеплення може бути або закріпленим до згаданого елемента 1 зачеплення за ґрунт (в допоміжному вузлі кріплення 15), або не закріпленим у допоміжному вузлі кріплення 15 (як ДОПОМІЖНИЙ вузол кріплення 15 може бути або просвердлений в опорній пластині 11 чи у важелі 5 отвір, або вушко, закріплене жорстко або на згаданих опорній пластині 11, або на важелі 5 у районі їхнього з'єднання, як найбільш видаленій точці від вузла кріплення 6 важеля 5). Для вдавлення елементів 1 зачеплення безпосередньо в ґрунт 16 натискають, наприклад, ногою на важіль 5 (див. фіг.З). При цьому опорна пластина 11 (з розташованим на ній ребром жорсткості 12) буде вдавлюватися загостреним кінцем 13 у ґрунт 16 з невеликим зусиллям (тому, що площа поперечного переріза опорної' пластини 11 у сумі з ребром жорсткості 12 не буде перевищувати, як варіант конструктивного виконання, 200...300мм при поперечних габаритних розмірах опорної пластини 50х4мм і ребра жорсткості 25х4мм). У мерзлий ґрунт 16 (чи кам'янистий ґрунт) елементи 1 зачеплення можуть вбиватися, наприклад, кувалдою. При цілком втиснених у ґрунт 16 опорних пластинах 11 (із закріпленими на них ребрами, жорсткості 12) важелі 5 будуть щільно прилягати до верхньої поверхні 14 опорної плити 3, що буде сприяти притисканню згаданої опорної плити 3 до ґрунту 16 (див. фіг.4). Після ТОГО, ЯК ВСІ елементи 1 зачеплення будуть втиснені в ґрунт 16, гнучкий зв'язок 2 закріплюють одним кінцем за елемент 8 кріплення гнучкого зв'язку 2 (який конструктивно розташований на верхній поверхні 14 опорної плити 3 (див. фіг.12), а іншим кінцем - за елемент швартування, що розташований на об'єкті чи озброєння військової техніки (див. фіг.5-6) Для розбирання системи фіксації спочатку від'єднують гнучкий зв'язок 2 від елемента швартування, що розташований на об'єкті чи озброєння військової техніки, а потім від елемента 8 кріплен 2962 ня гнучкого зв'язку 2, що конструктивно розташований на верхній поверхні 14 опорної плити 3. Потім беруть, наприклад, рукою пристрій 7 витягу з ґрунту елемента 1 зачеплення і прикладають зусилля в площині опорної пластини 11 на витягування елемента 1 зачеплення з ґрунту 16. Важіль 5 буде провертатися у вузлах кріплення 6, а елемент 1 зачеплення буде витягатися з ґрунту 16. При цілком витягнутих Із ґрунту 16 всіх елементів 1 зачеплення, останні знімаються зі згаданих вузлів кріплення 6. Для зняття з ґрунту 16 опорної плити 3 беруться рукою за елемент 8 кріплення гнучкого зв'язку 2 і піднімають опорну плиту 3 у вертикальному напрямку, щоб фіксатор 4 легко вийшов із ґрунту 16. Після того, як опорна плита 3 буде знята з ґрунту 16, знімають з опорної плити 3 фіксатор 4. На цьому експлуатація пристрою для фіксації на ґрунті об'єктів озброєння і військової техніки закінчується. Підвищення ефективності застосування при-7 іі 8 строю для фіксації на ґрунті об'єктів озброєння і військової техніки, який заявляється, у порівнянні з прототипом, досягається тим, що за рахунок переміщення елементів зачеплення по радіусі (стосовно точки навішення), за рахунок того, що вільні кінці опорних пластин і ребер жорсткості виконані загостреними і мають незначну площу поперечного перерізу, забезпечується легкість вдавлення в ґрунт елементів зачеплення. Підвищення ефективності застосування пристрою для фіксації на ґрунті об'єктів озброєння і військової техніки, який заявляється, у порівнянні з прототипом, досягається тим, що за рахунок захоплення елементами зачеплення великого обсягу ґрунту, забезпечується надійна фіксація опорної плити до ґрунту і, як наслідок, надійне швартування (фіксація) об'єктів озброєння і військової техніки. Джерела інформації: 1. Авторське свідоцтво СРСР №1108028, МПК E02D5/80 - аналог. 2. Авторське свідоцтво СРСР №482535, МПК E02D5/80 - прототип. 10 2962 ~-Г~~ 76 Фіг. 6 Фіг. 5 Комп ютерна верстка О Ярославцева Підписне Тираж 38 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності Львівська площа 8, м Київ МСП, 04655 Україна ДП "Український інститут промислової власності11, вул Глазунова, 1, м Київ-42 01601
