Газопромивач

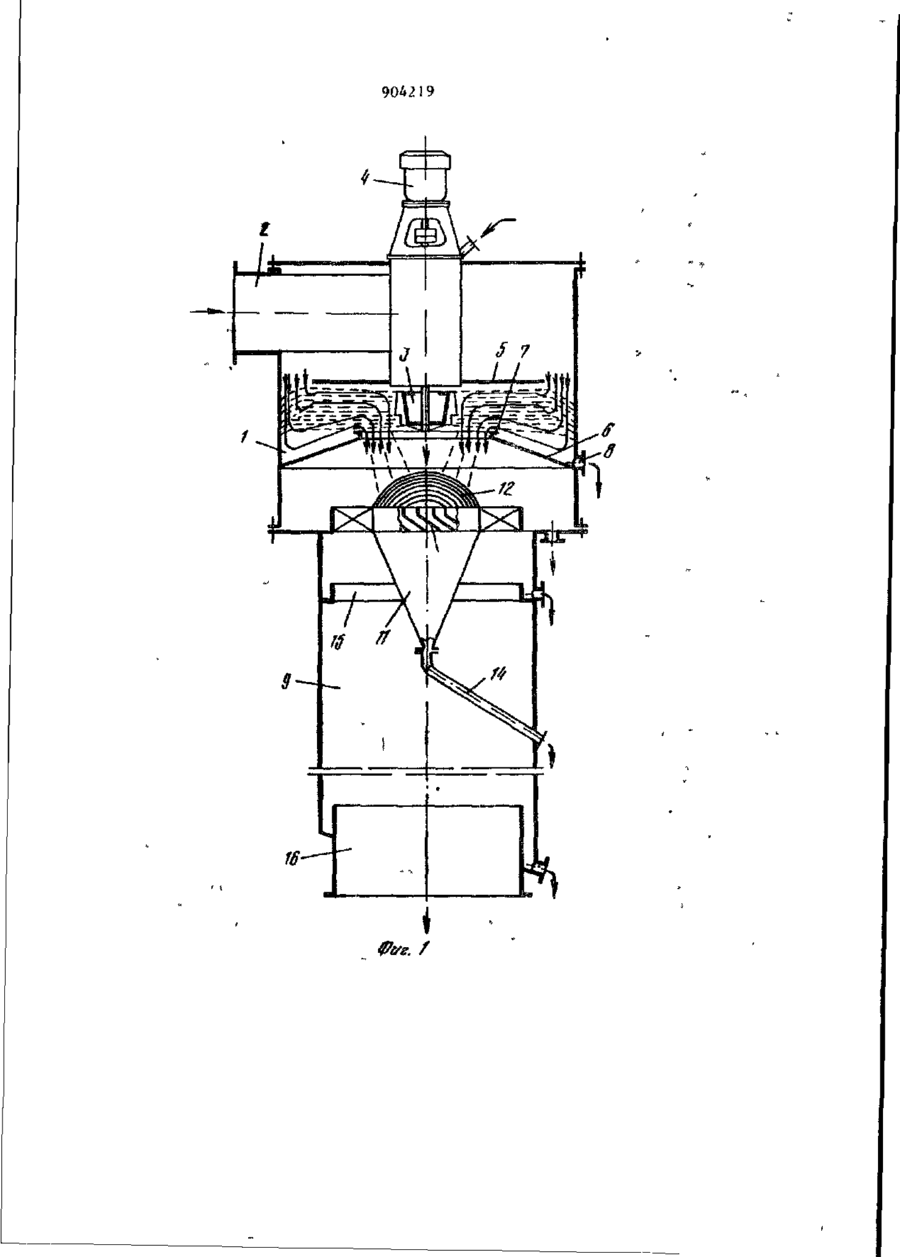

ГАЗОПРОМЫВАТЕЛЬ, включающий корпус, газоподйодящий и гаэоотводящий патрубки, вращающийся распылитель жидкости веерного типа, над которым на расстоянии от боковых стенок корпуса установлена горизонтальная перегородка, катшеуловитель с лопаточным завихрителем и выполненным выпуклым в верхней части обтекателем, о т л и ч а ю щ и й с я тем, что , с целью интенсификации процесса очистки газа за счет создания в зоне высоких скоростей противотока между каплями распыленной жидкости и газом, а также снижения уноса капель из массообменной части, газопромыватель снабжен усеченной конической перегородкой, меньшее основание которой выполнено с отогнутыми краями и больше максимального расстояния между противоположными стенками распылителя, при этом верхняя часть обтекателя выполнена из параллельных уголков, установленных ребрами вверх. 2 1 9042 19 - капли жидкости, осаждающиеся на Изобретение относится к аппаратам верхнюю часть обтекателя лопаточного для контакта газового или пылегазовозавихрнтеля и стекающие в виде пленго потока с распыленной жидкостью и ки по наружной поверхности обтекатеможет найти применение в энергетичесля , при больших скоростях газа могут кой, химической, пищевой, микробиолосрываться и уноситься с газовым потогической и других отраслях промышленком, что также приводит к увеличению ности для осуществления различных каплеуноса. тепло - и массообменных процессов, в частности для очистки газов от мелЦелью изобретения является интенкодисперсной пыли. ю сиЛикация процесса тепло-массообмена, в частности пылеулавливания, за счет Известен мокрый пылеуловитель, создания противотока между каплями включающий корпус, гаэоподводящий и и газом в зоне максимальных скоросгазоотводящий патрубки, вращающееся тей капель распыленной жидкости, а устройство для распыления жидкости, каплеуловитель С О 15 также снижение уноса капель из массообменной части. Недостатком известного устройства является перекрестное движение Указанная цель достигается тем, взаимодействующих Лаз (газа и капель что газопромыватель, чключающий корраспыленной жидкости), а не противопус, гаэоподводящий и газоотводящий точное, как наиболее благоприятное ^п патрубки, вращающийся распылитель для интенсификации процессов тепло жидкости веерного типа, над которым на расстоянии от боковых стенок кори массообмена. При этом та часть распуса установлена горизонтальная перепыленной жидкости, которая попадает городка, каплеуловитель с лопаточным на перегородку и стекает с ее кромки, завихрителем и выполненным выпуклым взаимодействует не со всем количеств верхней части обтекателем, газовом газового потока, а только с чапромыватель снабжен усеченной конистью его. Кроме того, закручивание ческой перегородкой, меньшее основа- • газового потока из-за тангенциально ние которой выполнено с отогнутыми расположенного входного патрубка выкраями и больше максимального расзывает значительное сопротивление стояния между противоположными стенуказанного аппарата. ками распылителя, при этом верхняя Наиболее близким к предлагаемому часть обтекателя выполнена из парализобретению по технической сущности лельных уголков, установленных ребраи достигаемому результату является ми вверх. газопромыватель, включающий газоподводящий и газоотводящий патрубки, 35 На фиг. 1 - изображен общий вид вращающийся распылитель жидкости вегазопромывателя. На фиг. 2 - вид А ерного типа, над которым на расстояфиг.1. На фиг. 3 - сечение Б-Бфиг. 2. нии от боковых стенок корпуса устаустройство состоит из массообменновлена горизонтальная перегородка, ,ной части корпуса I, имеющей патрукаплеуловитель с лопаточным завихри- ч и бок 2 входа газа, вращающийся распытелем и выполненным выпуклым в верхлитель жидкости 3 веерного типа с ней части обтекателем L 2 3. _ .электроприводом 4, верхнюю плоскую Указанное устройство имеет следуюперегородку 5, образующую с корпусом щие недостатки; зазор, нижнюю коническую перегород- процесс массообмена (пылеулавли-" ку 6 с отсекателем 7 пленки жидкости вания) протекает при перекрестном и патрубок 8 отвода жидкости. Под движении капель жидкости и газа; массообменной частью установлен кап- процесс массообмена (пылеулавлилеуловитель 9, состоящий из лопаточвания) протекает на значительном расного завихрителя 10 с обтекателем 11, стоянии от распылителя жидкости, кот—О верхняя часть 12 которого выполнена да скорость летящих капель непроизвов виде выпуклой поверхности из падительно гасится на пути к зоне запыраллельно расположенных ребрами вверх ленного потока газа. При этом мелкие уголков 13 (см.фиг.2 и 3 ) , а нижняя капли, потерявшие скорость, уносятся часть обтекателя соединена с трубогазовым потоком, что увеличивает на- 5 проводом 14, Каплеуловитель содержит грузку на каплеуловитель и требует также отсекатель пленки жидкости 15 повышенных затрат энергии на очистку н выходной патрубок газа 16,Жидкость в газа от капель; распылитель подается через патрубок 17. 904219 Газопромыватель работает следующим образом. Газ» подлежащий обработке, постуt пает в массообменную часть корпуса 1 через входной патрубок 2, затем через 5 кольцевую (пель, образованную верхней перегородкой 5 и внутренней поверхностью массообменной части,, попадает в зону факела распыленной жидкости, создаваемого вращающимся распылите- 10 лем жидкости веерного типа 3. Жидкость в распылитель подается через патрубок 17. Благодаря перегородкам верхней плоской 5 и нижней конической 6 газ, 15 разворачиваясь из 90°, движется навстречу летящим каплям жидкости. При этом скорость газа за счет переменного сечения канала между перегородками 5 и 6 возрастает по мере при20 ближения к распылителю и достигает своего максимального значения в зоне наибольших скоростей капель жидкости. Благодаря созданию такого противо-^5 точного движения энергия капель жидкости и газа максимально используется для протекания процессов тепломассообмена. Особенно благоприятные условия при этом создаются для процес- ' 0 сов пылеулавливания, когда обеспечивается максимально возможная (при данных энергозатратах ) относительная скорость между каплями жидкости и частицами пыли, содержащейся в газе. 35 Кроме того, в предлагаемом устройстве значительно увеличивается время монтажа взаимодействующих фаз по сравнению с аппаратами перекрестного типа. Ю Капли распылительной жидкости, пройдя зону высоких скоростей газа, осаждаются на верхнюю поверхность перегородки 6 под действием нисходящего потока газа в зоне кольцевой ще- 5 ли у внутренней стенки массообменной части и отводится через патрубок 8. Уменьшению уноса капель на массообменной части способствует также ступенчатая Лорма пластин распылителя 3, благодаря чему нижняя часть факеля распыла содержит более крупные капли, которые препятствуют уносу мелких капель с газовым потоком. Внутренний край нижней перегородки 6, который выполнен загнутым вверх и наружу» препятствует срыву пленки жидкости газовым потоком и образует отсекатель 7 пленкиіжидкостн. Наклон-^ ная коническая поверхность -перегородки 6 способствует отведению жидкости к патрубку 8. Та часть мелких капель, которая все же уносится с газовым потоком, под действием инерционных сил осаждается на верхней части 12 обтекателя I I, которая выполнена из параллельно расположенных 1 уголков 13. Благодаря тому, что угол- ки расположены ребрами вверх, навстречу потоку газа, капли жидкости не отскакивают, а риколетируют при соударении с поверхностью уголков и через зазоры между уголками попадают внутрь нижней части обтекателя 11, откуда отводятся в виде жидкости по трубопроводу 14. В дальнейшем процесс протекает так же, как в известном устройстве. Выйдя из массообменной части» газ посту* пает в каплеуловитель 9 с лопаточным завихрителем 10. Под действием центробежных сил капли жидкости осаждаются на стенки каплеуловителя, а очи'щенный газ отводится через патрубок 16. Использование данного изобретения позволит: - повысить эффективность пылеулав ливания на 3,4/Е, что равноценно экономии 40 кВт электроэнергии; - уменьшить каплеунос, тем самым снизить загрузку на каплеуловитель по капельной влаге на 30-40%, 904219 w Фггг. / 904219 Редактор ji.KypacoBa Составитель Н. Ковалева Техред Т.Дубинчак Корректор 0. Луговая Заказ 2319/ДСП Тираж 568" Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва» Ж-35, Раушская н а б . , д . 4/5 Филиал П П "Патент", г. Ужгород, ул. Проектная, 4 П
