Установка для електрогідравлічної очистки відливок

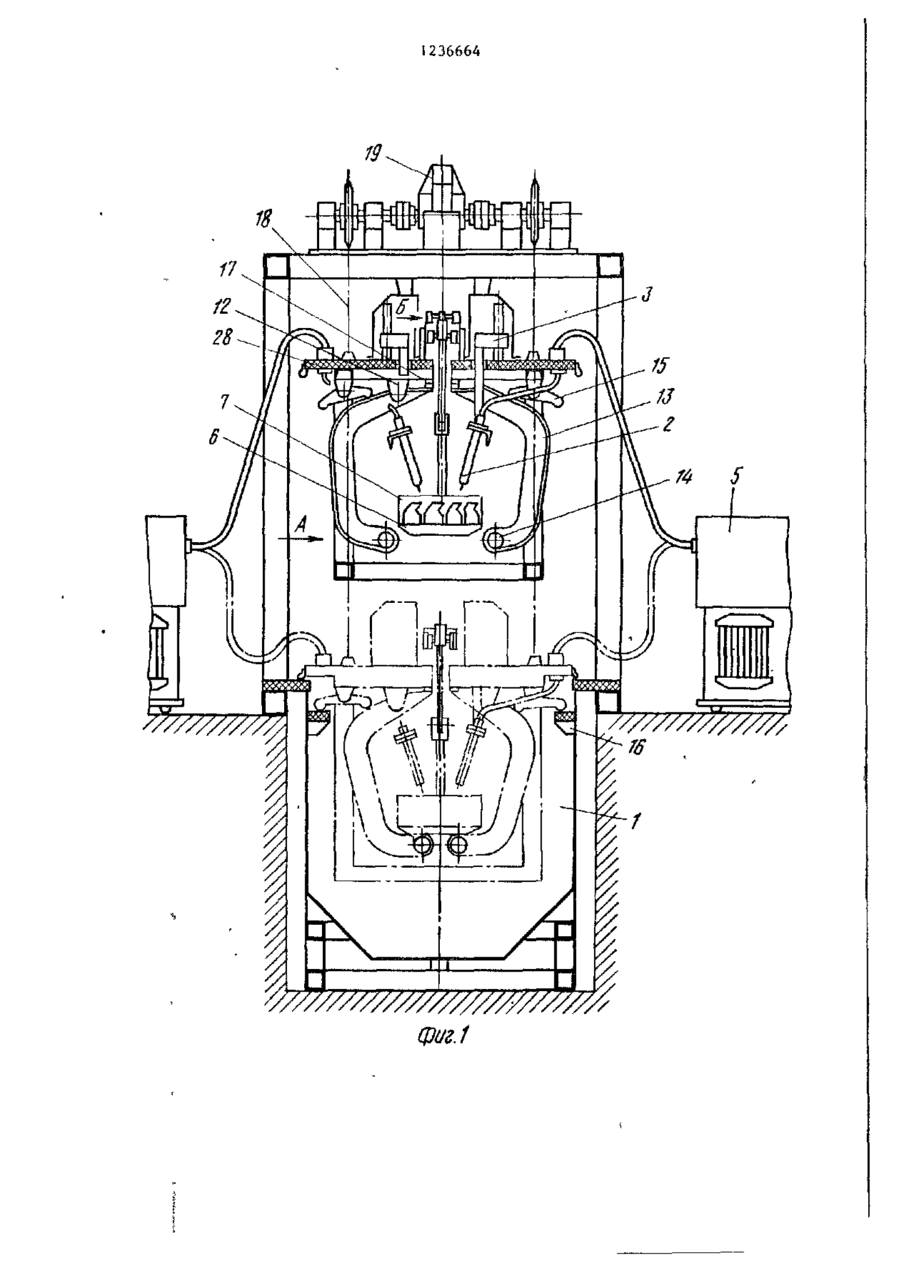

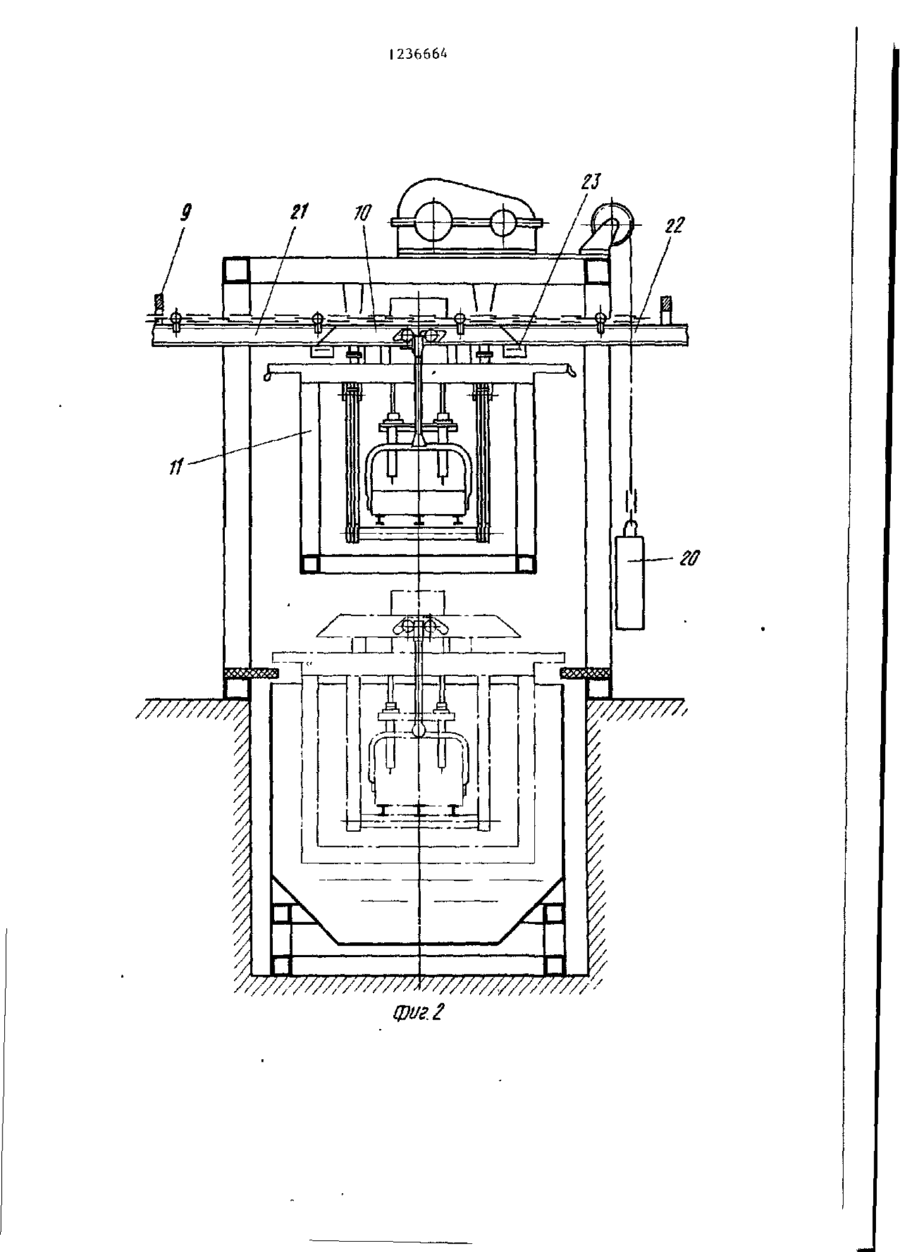

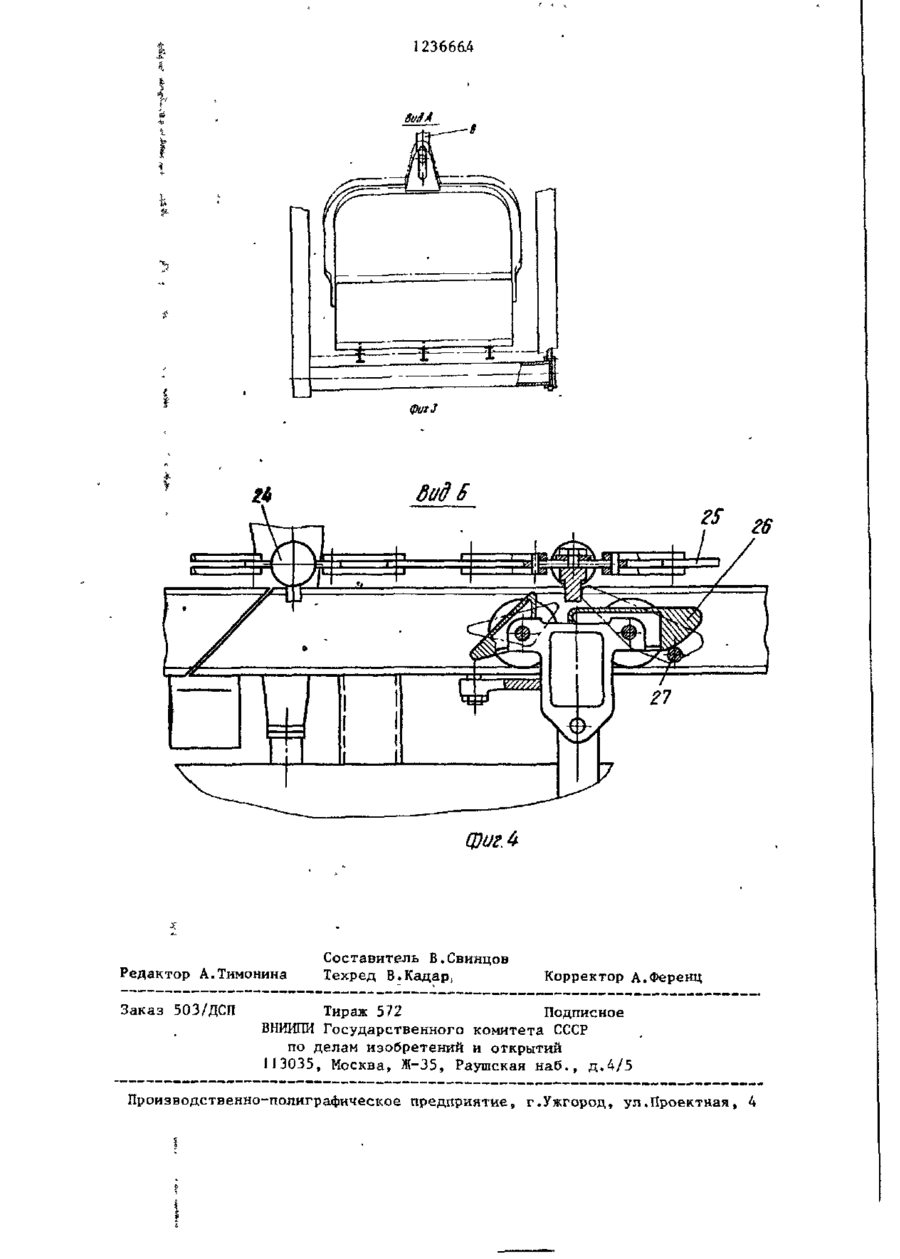

УСТАНОВКА ДЛЯ ЭЛЕКТРОГИДРАВЛИЧЕСКОЙ ОЧИСТКИ ОТЛИВОК, содержащая ванну с рабочей жидкостью, над которой расположен подвесной толкающий конвейер, несущий поддоны, механизм подачи отливок в ванну в виде приводного в вертикальной плоскости участка ходового пути подвесного толкаю- • щего конвейера с клещевым рычажным захватом, электроды и генератор импульсов тока, о т л и ч а ю щ а я с я тем, что, с целью расширения области применения и повышения надежности в работе, она снабжена опорами, установленными на концах рычагов захвата, а участок ходового пути подвесного толкающего конвейера расположен над ванной, установлен горизонтально и выполнен приводным. 1 236664 Изобретение относится к импульсной технике, а более конкретно к конструкции электрогидравлических установок для очистки отливок в крупносерийном и массовом литейном произ- 5 водстве. Цель изобретения - расширение области применения и повышение надежности в работе. На фиг. 1 изображена предлагаемая !0 установка, Поперечный разрез; на фиг. 2 - то же, продольный разрез; на фиг. 3 - вид А фиг.1; ^а фиг. 4 вид Б фиг.1 . 15 Установка включает ванну 1 с рабочей жидкостью, электроды 2 с механизмом 3 их перемещения, соединенные высоковольтными кабелями 4 с генераторами 5 импульсных токов, механизм 6 подачи в зону обработки поддона с от- 20 ливками 7, шарнирно закрепленного на подвеске 8 цехового подвесного толкающего конвейера 9. Механизм подачи поддона выполнен в виде горизонтального участка 10 25 подвесного толкающего конвейера 9, закрепленного на опускной секции 11, на которой на шарнирах 12 установлены рычаги 13 с опорами 14. На секции также установлены коро- ЗО мысла І5, взаимодействующие в нижнем положении секции с упорами 16 ванньї 1 и рычагами 13, и подпружиненные упоры 17. Опускная секция 11 цепями 18 свя- 3 5 зана с лебедкой 19. Для снижения усилия поднятия секции 11 на свободных концах цепей 18 закреплены грузы 20. Для фиксации секции 1 І в верхнем положении с целью обеспечения совпаде- 40 ния стыков подвижного участка 10 ходового пути конвейера- 9 с его неподвижными подводящий 21 и отводящей 22 ветвями на них установлены направляющие 23. 45 Цеховой конвейер 9 содержит каретки 24, обеспечивающие с помощью цепи 25 транспортирование грузовых тележек 26 с поддонами 6. Для остановки грузовых тележек 26 на горизонтально ном участке 10 и вывода их из зацепления с толкающей кареткой 24 смонтирован управляемый останов 27. 1 На опускной секции 11 закреплен также звукоизлучающий и экранирующий шит 28. Установка работает следующим образом. Грузовая тележка 26 с поддоном 6, в котором уложены отливки 7, приводной цепью 25 при помощи толкающей каретки 24 транспортируется по цеховому конвейеру 9 в установку на рабочую позицию, где она остановом 27 фиксируется и выводится из зацепления с толкающей кареткой 24. При этом рычаги 13 с опорами 14 раскрыты за счет контакта с подпружиненными упорами 17. Затем происходит перемещение аекции опускной 11 вертикально вниз •e ванну 1 до взаимодействия одного f плеча коромысла 15 с упорами 16, а другого с рычагами 13. В результате под действием веса секции 11 происходит замыкание рычагов 13. Упоры 14 на рычагах 13 приподнимают и фиксируют поддон 6, что разгружает грузовую тележку 26 от динамических ударов во время обработки отливок. Одновременно с опусканием секции 1I происходит подвод электродов 2 к отливкам 7 при помощи механизма перемещения электродов 3. Включаются генераторы импульсных токов* и происходит электрогидравлическая очистка отливок. В процессе очистки пргем над ванной 1 закрыт звукоизолирующим и экранирующим щитом 28. После завершения очистки отливок опускная секция 11 поднимается лебедкой 19 в исходное верхнее положение. При этом горизонтальный участок 10 ходового пути входит в направляющие 23, обеспечивая стыковку подводящей 21 и отводящей 22 ветвей конвейера 9, а подпружиненные упоры 17, взаимодействуя с рычагами 12, разводят их. Включение останова 27 позволяет грузовой тележке 26 войти в зацепление с толкающей каретки 24 приводной цепи 25 и выйти на отводящую ветвь цехового конвейера 9. На рабочую позицию установки вводится следующая грузовая тележка 26 с поддоном 6. Цикл повторяется. 1236664 18. фиг.1 236664 22 V////////7/77777?' фиг. 2 123666.4 фигЗ фиг А Редактор А.Тимонина Заказ 5ОЗ/ДСП Составитель В.Свинцов Техред В.Кадар, Корректор А.Ференц Тираж 572 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
