Пускова муфта

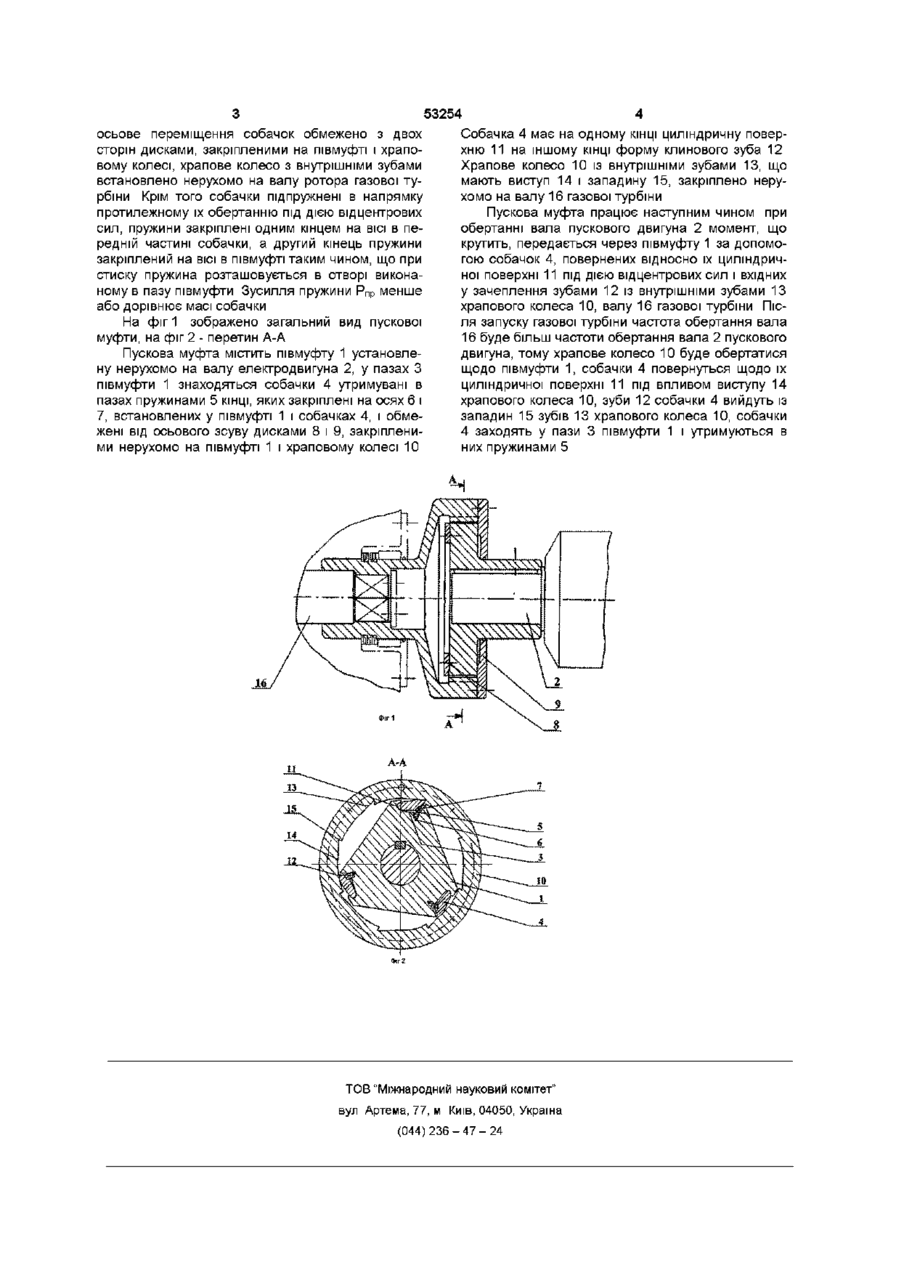

1 Пускова муфта для з'єднання вала пускового двигуна з валом ротора газової турбіни, що містить храпове колесо з внутрішніми зубами та півмуфту з собачками, встановленими СПІВВІСНО на валах, яка відрізняється тим, що півмуфта встановлена нерухомо на валу пускового двигуна, а у пазах півмуфти розташовані собачки з можливістю повороту відносно задньої циліндричної поверхні під дією відцентрових сил, осьове переміщення собачок обмежено з двох боків дисками, закріпленими на півмуфті та храповому колесі, храпове колесо з внутрішніми зубами встановлено нерухомо на валу ротора газової турбіни 2 Пускова муфта по п 1, яка відрізняється тим, що собачки підпружинені в напрямку, протилежному їх обертанню під дією відцентрових сил, пружини закріплені одним кінцем на осі в передній частині собачки, а другий кінець пружини закріплений на осі в півмуфті так, що при стиску пружина розташовується в отворі, виконаному в пазу півмуфти, при цьому зусилля пружини менше або дорівнює масі собачки Винахід відноситься до області машинобудування і може бути використаний в турбо- і компресоробудуванні ВІДОМІ пускові муфти, призначені для з'єднання вала пускового двигуна з валом газової турбіни при її розгоні, що містять храпове колесо з внутрішніми зубами, півмуфту із собачками встановленими СПІВВІСНО на валах (див книгу «Механизмы» Справочник Изд 4-е, перераб и доп Под ред С Н Кожевникова М , «Машиностроение», 1976, с 369, рис 6 41) У ВІДОМІЙ пусковій муфті з'єднання вала пускового двигуна і вала газової турбіни при и розгоні можливо в такий спосіб Пусковий вал, обертаючись, повертає за допомогою храпового колеса і собачок півмуфту відносно вала газової турбіни і зміщає її поступально по витках багатозахідної різьби до упору на валу При ПІДХОДІ півмуфти до упору на валу в зачеплення входять зуби на півмуфті з зубами зубчастого колеса, закріпленого на пусковому валу, а собачки виходять із зачеплення з храповим колесом Після запуску турбіни частота обертання вала турбіни більш частоти обертання вала пускового двигуна, тому півмуфта, обертаючись, відносно вала газової турбіни в протилежному напрямку переміщається поступально по витках багатозахідної різьби у вихідне положення, а собачка під дією відцентрових сил не входить у зачеплення з храповим колесом До недоліків даної пускової муфти можна віднести складність конструкції пускової муфти, а також необхідність додаткового поступального переміщення по багатозахідної різьби на валу газової турбіни, зубчастого колеса для з'єднання з зубчастим вінцем на валу пускового двигуна, виконання на зубах вінця і колеса західних фасок тому що можливо не суміщення профілів западини і виступів зубів коліс при їх з'єднанні, у конструкції собачок є вісь обертання і противага з масою більш вихідної маси собачки для того щоб під дією відцентрових сил собачка могла вийти з зачеплення з храповим колесом при переміщенні півмуфти у вихідне положення Задачею дійсного винаходу є спрощення конструкції і підвищення надійності пускової муфти Поставлена задача вирішується тим що у ВІДОМІЙ пусковій муфті для з'єднання вала пускового двигуна з валом ротора газової турбіни храпове колесо з внутрішніми зубами та півмуфта з собачками встановлені СПІВВІСНО на валах, півмуфта встановлена нерухомо на валу пускового двигуна, у пазах півмуфти розташовані собачки так, що мають можливість повороту відносно їх задньої циліндричної поверхні під дією відцентрових сил, ю со ю 53254 осьове переміщення собачок обмежено з двох сторін дисками, закріпленими на півмуфті і храповому колесі, храпове колесо з внутрішніми зубами встановлено нерухомо на валу ротора газової турбіни Крім того собачки підпружнені в напрямку протилежному їх обертанню під дією відцентрових сил, пружини закріплені одним кінцем на ВІСІ В передній частині собачки, а другий кінець пружини закріплений на ВІСІ В півмуфті таким чином, що при стиску пружина розташовується в отворі виконаному в пазу півмуфти Зусилля пружини Р п р менше або дорівнює масі собачки На фіг 1 зображено загальний вид пускової муфти, на фіг 2 - перетин А-А Пускова муфта містить півмуфту 1 установлену нерухомо на валу електродвигуна 2, у пазах З півмуфти 1 знаходяться собачки 4 утримувані в пазах пружинами 5 КІНЦІ, ЯКИХ закріплені на осях 6 і 7, встановлених у півмуфті 1 і собачках 4, і обмежені від осьового зсуву дисками 8 і 9, закріпленими нерухомо на півмуфті 1 і храповому колесі 10 Собачка 4 має на одному КІНЦІ циліндричну поверхню 11 на іншому КІНЦІ форму клинового зуба 12 Храпове колесо 10 із внутрішніми зубами 13, що мають виступ 14 і западину 15, закріплено нерухомо на валу 16 газової турбіни Пускова муфта працює наступним чином при обертанні вала пускового двигуна 2 момент, що крутить, передається через півмуфту 1 за допомогою собачок 4, повернених відносно їх циліндричної поверхні 11 під дією відцентрових сил і вхідних у зачеплення зубами 12 із внутрішніми зубами 13 храпового колеса 10, валу 16 газової турбіни Після запуску газової турбіни частота обертання вала 16 буде більш частоти обертання вала 2 пускового двигуна, тому храпове колесо 10 буде обертатися щодо півмуфти 1, собачки 4 повернуться щодо їх циліндричної поверхні 11 під впливом виступу 14 храпового колеса 10, зуби 12 собачки 4 вийдуть із западин 15 зубів 13 храпового колеса 10, собачки 4 заходять у пази 3 півмуфти 1 і утримуються в них пружинами 5 А-А ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
