Бутара

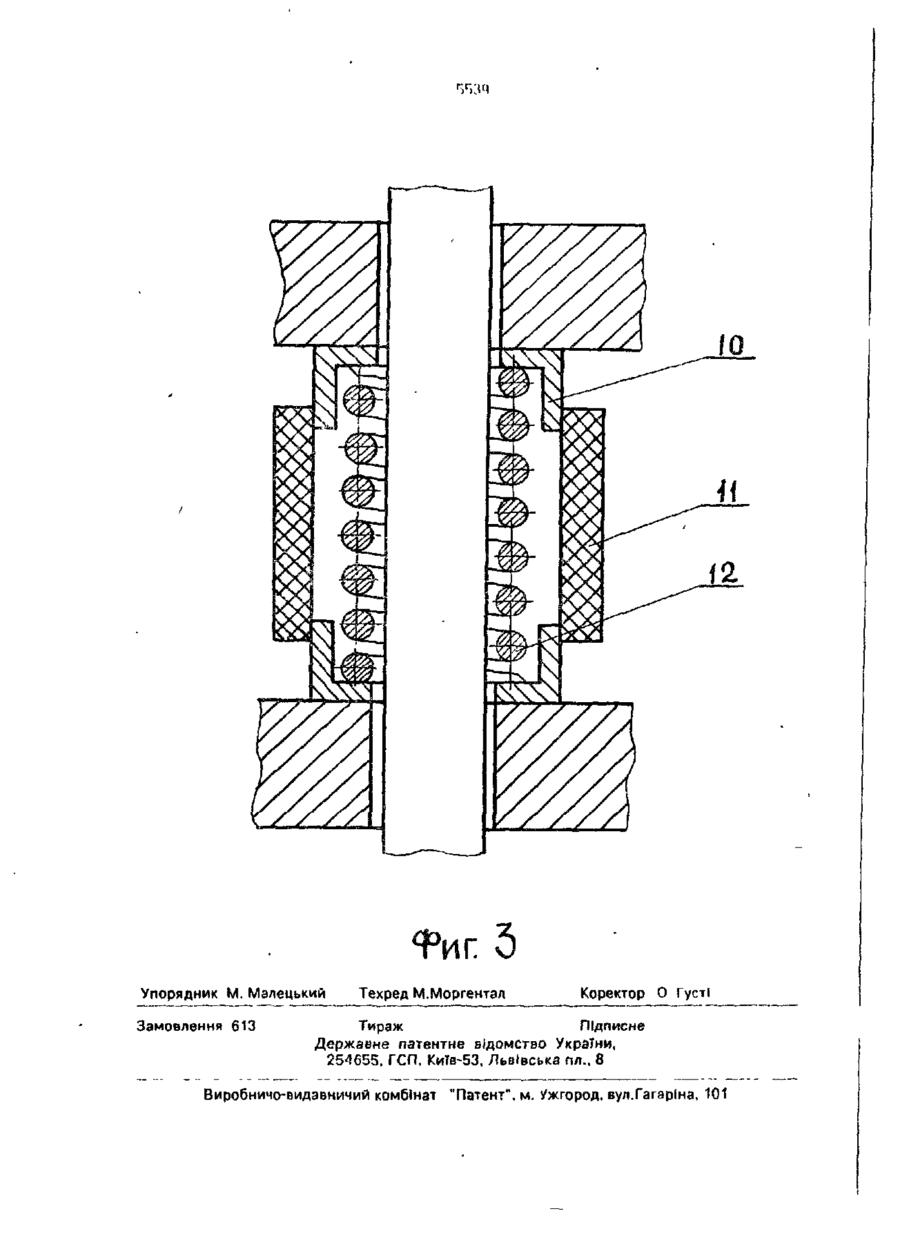

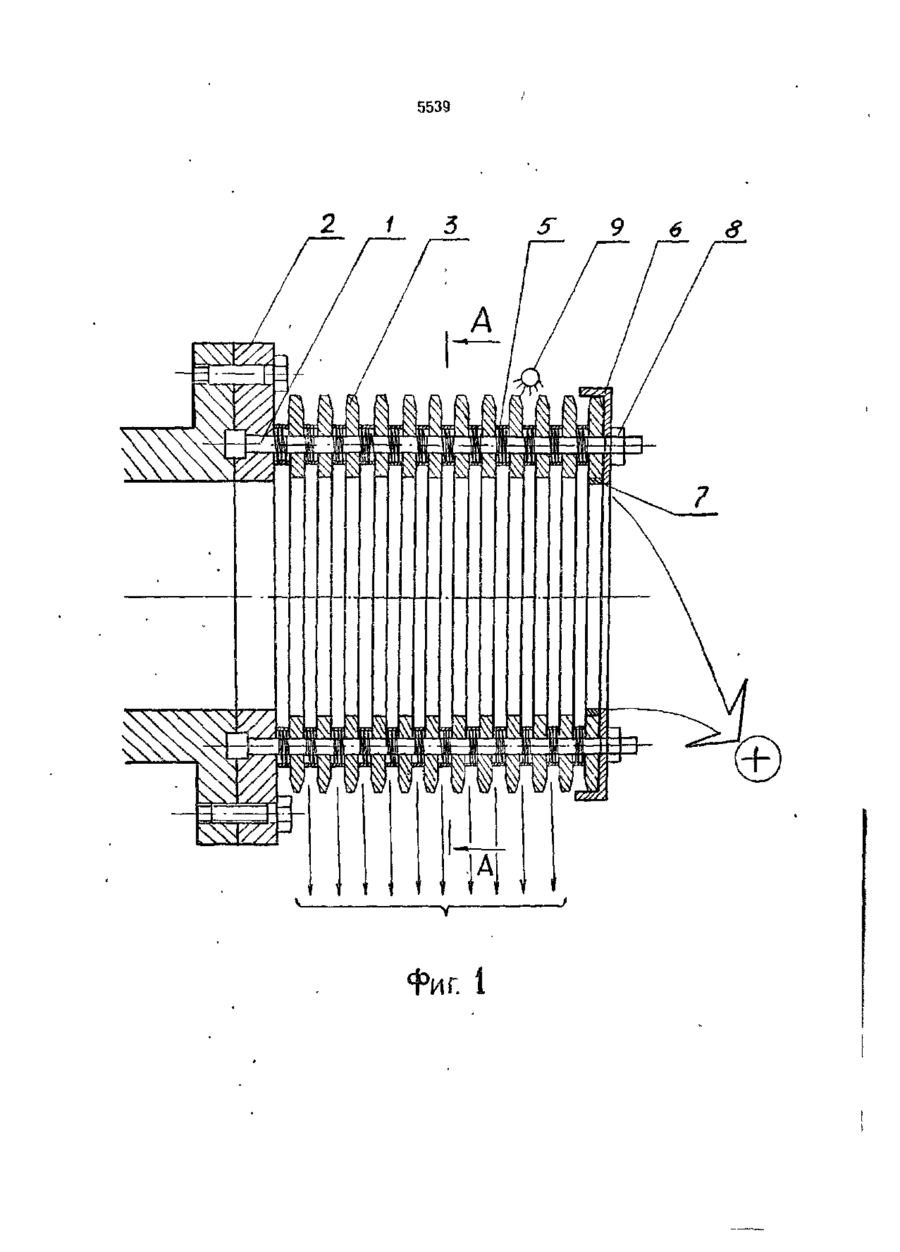

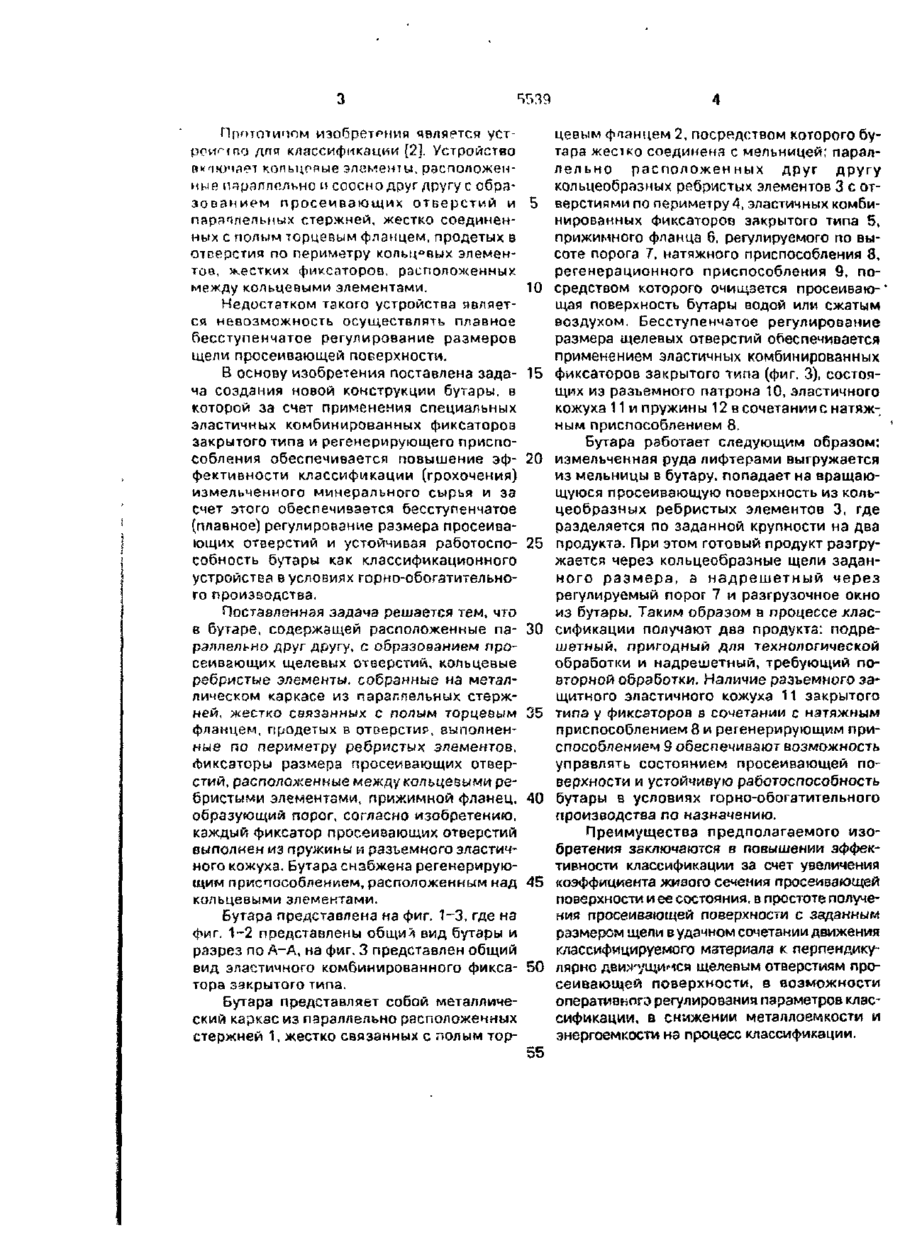

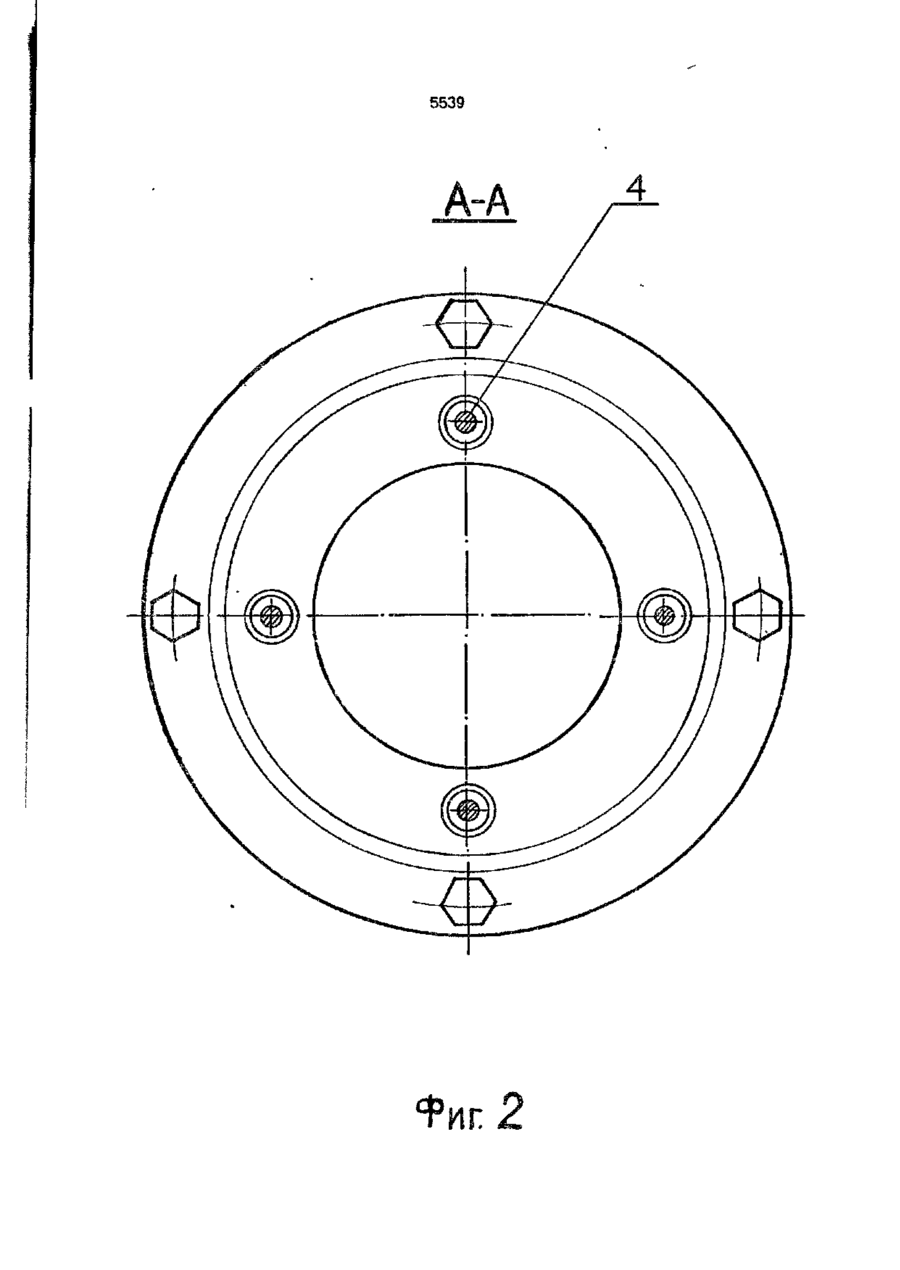

1. Бутара, содержащая расположенные парэллельно друг другу с образованием просеивающих щелевых отверстий кольцевые ребристые элементы, собранные на металлическом каркасе из параллельных стержней, жестко связанных с полым торцевым фланцем, продетых в отверстия, выполненные по периметру ребристых элемементов, фиксаторы размера просеивающих отверстий, расположенные между кольцевыми ребристыми элементами, прижимной фланец, образующий порог, о т л и ч а ю щ а я с я тем, что каждый фиксатор просеивающих отверстий выполнен из пружтичы и разъемного эластичного кожуха. 2. Бутара по п. 1 , о т л и ч а ю щ е е с я тем, что она снабжена регенерирующ'/sf приспособлением, расположенным над кольцевыми элементами. О! зобретение относится к области обогая полезных ископаемых и может быть гьзовано в технологии обогащения руд •їх, цветных металлов и горно-хммичесырья. а современных горнообогатительных •\р>1ятиях (ГОКах) дпя классификации >чения) измельченного минерального і по крупности используются бутары в ании с гидроциклонэми, классификатогрохотами, т.к. применяемые в циклах ІЬЧЄНИЙ бутары из-за своих конструкIX особенностей не обеспечивают треіе технологическое качество продуктов ления перед магнитными и гравитациии процессами обогащения, например, /пн ости. и Известные в циклах рудоподготовки аналогичные бутары подробно освещены и литературе [1]. Применяемые в циклах измельчения па горнообогатительных комбинатах бутары, как правило, состоят из фланца корпуса и просеивающей поверхности, выполненной из штампованных сит или сеток из эластичных зубчатых элементов. Недостатками известных бутар являются' Низкая эффективность классификации из-за малого живого сечения просеивающей поверхности, многостадиальность процесса классификации (ёутара-клзссификатор, бутара-гидроциклон), высокая материалоемкость и сложность изготовления, ограничение рассева по крупности особенно мелких классов Прототипом изобретения является устройств для классификации [2]. Устройство вміюча?! копьцовые элементы, расположенные параллельно и соосно друг другу с образованием просеивающих отверстий и 5 паряілепьмьіх стержней, жестко соединенных с полым торцевым фланцем, продетых в отверстия по периметру кольц°вых элементов, жестких фиксаторов, расположенных между кольцевыми элементами. 10 Недостатком такого устройства является невозможность осуществлять плавное бесступенчатое регулирование размеров щели просеивающей поверхности. В основу изобретения поставлена зада- 15 ча создания новой конструкции бутары, в которой за счет применения специальных эластичных комбинированных фиксаторов закрытого типа и регенерирующего приспособления обеспечивается повышение эф- 20 фективности классификации (грохочения) измельченного минерального сырья и за Счет этого обеспечивается бесступенчатое (плавное) регулирование размера просеивающих отверстий и устойчивая работоспо- 25 собность бутары как классификационного устройства в условиях горно-обогатительного производства. Поставленная задача решается тем, что в бутаре, содержащей расположенные па- 30 рэллельно друг другу, с образованием просеивающих щелевых отверстий, кольцевые ребристые элементы, собранные на металлическом каркасе из параллельных стержней, жестко связанных с полым торцевым 35 фланцем, продетых в отверстия, выполненные по периметру ребристых элементов, Фиксаторы размера просеивающих отверстий, расположенные между кольцевыми ребристыми элементами, прижимной фланец, 40 образующий порог, согласно изобретению, каждый фиксатор просеивающих отверстий выполнен из пружины и разъемного эластичного кожуха. Бутара снабжена регенерирующим приспособлением, расположенным над 45 кольцевыми элементами. Бутара представлена на фиг. 1-3, где на фиг. 1-2 представлены общи^ вид бутары и разрез по А-А, на фиг. 3 представлен общий вид эластичного комбинированного фикса- 50 тора закрытого типа. Бутара представляет собой металлический каркас из параллельно расположенных стержней 1, жестко связанных с полым тор55 цевым фпанцем 2, посредством которого бутара жестко соединена с мельницей; параллельно расположенных друг другу кольцеобразных ребристых элементов 3 с отверстиями по периметру 4, эластичных комбинированных Фиксаторон закрытого типа 5, прижимного фланца 6, регулируемого по высоте порога 7, натяжного приспособления 8, регенерационного приспособления 9, посредством которого очищзется просеиваю-' щая поверхность бутары водой или сжатым воздухом. Бесступенчатое регулирование размера щелевых отверстий обеспечивается применением эластичных комбинированных фиксаторов закрытого типа (фиг. 3), состоящих из разъемного патрона 10, эластичного кожуха 11 и пружины 12 в сочетании с натяжным приспособлением 8. Бутара работает следующим образом: измельченная руда лифтерами выгружается из мельницы в бутару, попадает на вращающуюся просеивающую поверхность из кольцеобразных ребристых элементов 3, где разделяется по заданной крупности на два продукта. При этом готовый продукт разгружается через кольцеобразные щели заданного размера, а надрешетный через регулируемый порог 7 и разгрузочное окно из бутары. Таким образом а процессе .классификации получают два продукта: подрешетный, пригодный для технологической обработки и надрешетный, требующий повторной обработки. Наличие разъемного защитного эластичного кожуха 11 закрытого типа у фиксаторов в сочетании с натяжным приспособлением 8 и регенерирующим приспособлением 9 обеспечивают возможность управлять состоянием просеивающей поверхности и устойчивую работоспособность бутары в условиях горно-обогатительного производства по назначению. Преимущества предполагаемого изобретения заключаются в повышении эффективности классификации за счет увеличения коэффициента живого сечения просеивающей поверхности и ее состояния, в простоте получения просеивающей поверхности с заданным размером щели в удачном сочетании движения классифицируемого материала к перпендикулярно движущимся щелевым отверстиям просеивающей поверхности, в возможности оперативного регулирования параметров классификации, в снижении металлоемкости и энергоемкости на процесс классификации. 5539 / з ТИП 5~ 9 6 8 5539 Упорядник М. Малецький Замовлення 613 Техред М.Моргентал Коректор 0 Густі Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород. вул.ГагарІна, 101
