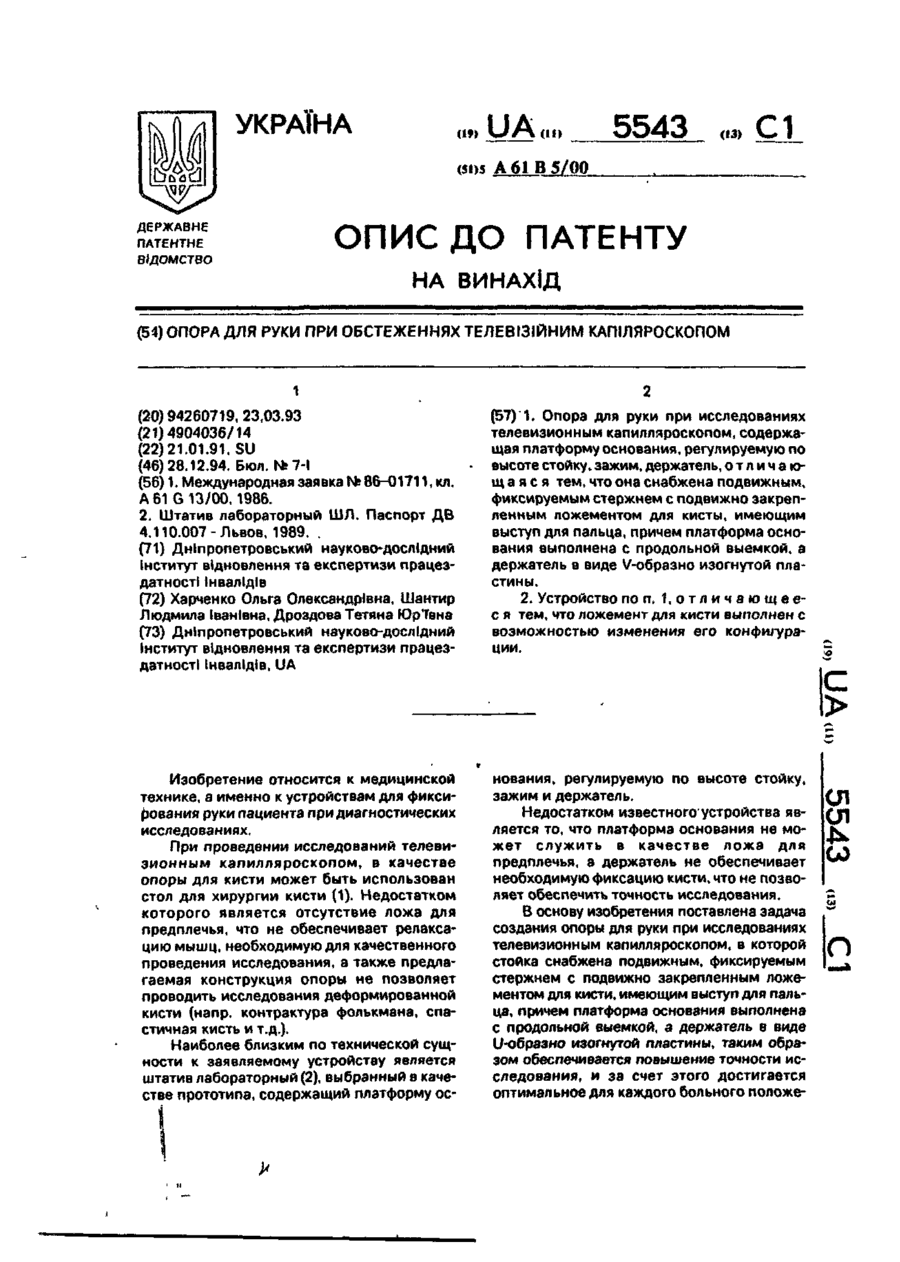

Опора для руки при обстеженнях телевізійним капіляроскопом

ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ОПОРА ДЛЯ РУКИ ПРИ ОБСТЕЖЕННЯХ ТЕЛЕВІЗІЙНИМ КАПІЛЯРОСКОПОМ 1 (20)94260719,23,03.93 (21)4904036/14 (22)21.01.91, SU (46)28.12.94. Бюл. Г* 7-І (56) 1. Международная заявка i f 86-01711, кл. sc А 61 G 13/00,1986. 2. Штатив лабораторный ШЛ. Паспорт ДВ 4.110.007-Львов, 1989. . (71) Дніпропетровський науково-дослідний Інститут відновлення та експертизи працездатності Інвалідів (72) Харченко Ольга Олександрівна, Шантир Людмила Іванівна, Дроздова Тетяна Юр'ївна (73) Дніпропетровський науково-дослідний Інститут відновлення та експертизи працездатності Інвалідів, UA (57) 1. Опора для руки при исследованиях телевизионным капилляроскопом, содержащая платформу основания, регулируемую по высоте стойку, зажим, держатель, отличающ а я с я тем, что она снабжена подвижным, фиксируемым стержнем с подвижно закрепленным ложементом для кисты, имеющим выступ для пальца, причем платформа основания выполнена с продольной выемкой, а держатель в виде V-образно изогнутой пластины. 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что ложемент для кисти выполнен с возможностью изменения его конфигурации. Изобретение относится к медицинской технике, а именно к устройствам для фиксирования руки пациента при диагностических исследованиях. При проведении исследований телевизионным капилляроскопом, в качестве опоры для кисти может быть использован стол для хирургии кисти (1). Недостатком которого является отсутствие ложа для предплечья, что не обеспечивает релаксацию мышц, необходимую для качественного проведения исследования, а также предлагаемая конструкция опоры не позволяет проводить исследования деформированной кисти (напр. контрактура фолькмана, спастичная кисть и т.д.). нования, регулируемую по высоте стойку, зажим и держатель. Недостатком известного устройства является то, что платформа основания не может служить в качестве ложа для предплечья, а держатель не обеспечивает необходимую фиксацию кисти, что не позволяет обеспечить точность исследования. В основу изобретения поставлена задача создания опоры для руки при исследованиях телевизионным капилляроскопом, в которой стойка снабжена подвижным, фиксируемым стержнем с подвижно закрепленным ложементом для кисти, имеющим выступ для пальца, причем платформа основания выполнена с продольной выемкой, а держатель в виде U-образно изогнутой пластины, таким обра І _ І - . . С Л П Л Л Rnnii/uu nn технической CVIU с > ел ел со о кровеносной системы и исследовать состояние кровотока в одном поле зрения в течение времени. 5 Поставленная задача решается тем, что в опоре для руки при исследованиях телевизионным капилляроскопом, содержащем платформу основания, регулируемую по высоте стойку, зажим, держатель, согласно 10 изобретению, она снабжена подвижным, фиксируемым стержнем с подвижно закрепленным ложементом для кисти, имеющим выступ для пальца, причем платформа основания выполнена с продольной выем- 15 кой, а держатель в виде U-образно изогнутой пластины. Ложемент для кисти выполнен с возможностью изменения его конфигурации. Сущность изобретения поясняется чер- 20 тежами, где: на фиг. 1 представлена фронтальная проекция опоры; на фиг. 2 горизонтальная проекция; на фиг. 3 - профильная проекция. Опора для руки содержит платформу ос- 25 нования 1 с продольной выемкой 2, регулируемую по высоте стойку 3, зажим 4, U-образно изогнутый держатель 5, подвижный стержень 6, фиксирующий винт 7, ложемент для кисти 8 с выступом для пальца 9, 30 линию гиба ложемента 10, одноплоскостный шарнир 11. Опора используется следующим образом. ния, которая позволяет создать комфортные условия для пациента и обеспечивает релексацию мышц, а также фиксирует предплечье у больных с тремором верхних конечностей. В зависимости от конституциональных особенностей обследуемого регулируют высоту стойки 3 на которой крепится держатель 5 и ложемент 10, угол наклона которого регулируется с помощью фиксирующего винта 7. Пациент помещают луче-запястный сустав на U-образном держателе 5, а кисть располагает на ложемент 10, конфигурация и положение которого подбирается в соответствии с формой кисти. Изгиб ложемента 10 осуществляется с помощью, например, одноплоскостного шарнира 11, позволяющего осуществлять подвижность во фронтальной плоскости по линии гиба на уровне пястнофаланговых суставов, и аналогичный шарнир в горизонтальной плоскости на уровне луче-запястного сустава. Исследуемый палец располагают на выступ 9 для пальца, который помещают под микроскоп телевизионного капилляроскопа. Предложенная конструкция опоры позволяет достигнуть оптимального для каждого больного положения руки, что позволяет изучать объективную картину микроциркуляторного русла кровеносной системы и исследовать состояние кровотока в одном поле зрения в течение времени. У ¥ Упорядник Л. Шантир Техред УКРАЇНА (19) UA (її) 5543 (ІЗ) (5D5 А 61 В 5/00 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ОПОРА ДЛЯ РУКИ ПРИ ОБСТЕЖЕННЯХ ТЕЛЕВІЗІЙНИМ КАПІЛЯРОСКОПОМ 1 (20)94260719,23,03.93 (21)4904036/14 (22)21.01.91, SU (46)28.12.94. Бюл. Мг7-І (56) 1. Международная заявка № 86-01711, кл. А 61 G 13/00,1986. 2. Штатив лабораторный ШЛ. Паспорт ДВ 4.110.007-Львов, 1989. . (71) Дніпропетровський науково-дослідний інститут відновлення та експертизи працездатності інвалідів (72) Харченко Ольга Олександрівна, Шантир Людмила Іванівна, Дроздова Тетяна Юр'ївна (73) Дніпропетровський науково-дослідний Інститут відновлення та експертизи працездатності Інвалідів, UA (57) 1. Опора для руки при исследованиях телевизионным капилляроскопом, содержащая платформу основания, регулируемую по высоте стойку, зажим, держатель, отличающ а я с я тем, что она снабжена подвижным, фиксируемым стержнем с подвижно закрепленным ложементом для кисты, имеющим выступ для пальца, причем платформа основания выполнена с продольной выемкой, а держатель в виде V-образно изогнутой пластины. 2. Устройство по п. 1 , о т л и ч а ю щ е е с я тем, что ложемент для кисти выполнен с возможностью изменения его конфигурации. Изобретение относится к медицинской технике, а именно к устройствам для фиксирования руки пациента при диагностических исследованиях. При проведении исследований телевизионным хапилляроскопом, в качестве опоры для кисти может быть использован стол для хирургии кисти (1). Недостатком которого является отсутствие ложа для предплечья, что не обеспечивает релаксацию мышц, необходимую для качественного проведения исследования, а также предлагаемая конструкция опоры не позволяет проводить исследования деформированной кисти (напр, контрактура фолькмана, спастичная кисть и т.д.). Наиболее близким по технической сущности к заявляемому устройству является штатив лабораторный (2), выбранный в качестве прототипа, содержащий платформу ос нования, регулируемую по высоте стойку, зажим и держатель. Недостатком известного устройства является то, что платформа основания не может служить в качестве ложа для предплечья, а держатель не обеспечивает необходимую фиксацию кисти, что не позволяет обеспечить точность исследования. В основу изобретения поставлена задача создания опоры для руки при исследованиях телевизионным капилляроскопом, в которой стойка снабжена подвижным, фиксируемым стержнем с подвижно закрепленным ложементом для кисти, имеющим выступ для пальца, причем платформа основания выполнена с продольной выемкой, а держатель в виде U-образно изогнутой пластины, таким образом обеспечивается повышение точности исследования, и за счет этого достигается оптимальное для каждого больного положе с > ел ел Сл) о 5543 ниє руки, что позволяет изучать объективную картину микроциркуляторного русла кровеносной системы и исследовать состояние кровотока в одном поле зрения в течение времени. Поставленная задача решается тем, что в опоре для руки при исследованиях телевизионным капилляроскопом, содержащем платформу основания, регулируемую по высоте стойку, зажим, держатель, согласно изобретению, она снабжена подвижным, фиксируемым стержнем с подвижно закрепленным ложементом для кисти, имеющим выступ для пальца, причем платформа основания выполнена с продольной выемкой, а держатель в виде U-образно изогнутой пластины. Ложемент для кисти выполнен с возможностью изменения его конфигурации. Сущность изобретения поясняется чертежами, где: на фиг. 1 представлена фронтальная проекция опоры; на фиг. 2 горизонтальная проекция; на фиг. 3 - профильная проекция. Опора для руки содержит платформу основания 1 с продольной выемкой 2, регулируемую по высоте стойку 3, зажим 4, U-образно изогнутый держатель 5, подвижный стержень б, фиксирующий винт 7, ложемент для кисти 8 с выступом для пальца 9, линию гиба ложемента 10, одноплоскостный шарнир 11. Опора используется следующим образом. 5 10 15 20 25 30 • Исследуемый помещает предплечье в продольную выемку 2 платформы 1 основания, которая позволяет создать комфортные условия для пациента и обеспечивает релексацию мышц, а также фиксирует предплечье у больных с тремором верхних конечностей. В зависимости от конституциональных особенностей обследуемого регулируют высоту стойки 3 на которой крепится держатель 5 и ложемент 10, угол наклона которого регулируется с помощью фиксирующего винта 7. Пациент помещают луче-запястный сустав на U-образном держателе 5, а кисть располагает на ложемент 10, конфигурация и положение которого подбирается в соответствии с формой кисти. Изгиб ложемента 10 осуществляется с помощью, например, одноплоскостного шарнира 11, позволяющего осуществлять подвижность во фронтальной плоскости по линии гиба на уровне пястнофаланговых суставов, и аналогичный шарнир в горизонтальной плоскости на уровне луче-запястного сустава. Исследуемый палец располагают на выступ 9 для пальца, который помещают под микроскоп телевизионного капилляроскопз. Предложенная конструкция опоры позволяет достигнуть оптимального для каждого больного положения руки, что позволяет изучать объективную картину микроциркуляторного русла кровеносной системы и исследовать состояние кровотока в одном поле зрения в течение времени. 5543 Упорядник Л. Шантир Замовлення 613 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл м 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
