Спосіб підготовки і пуску ракети з плавучого ракетного комплексу

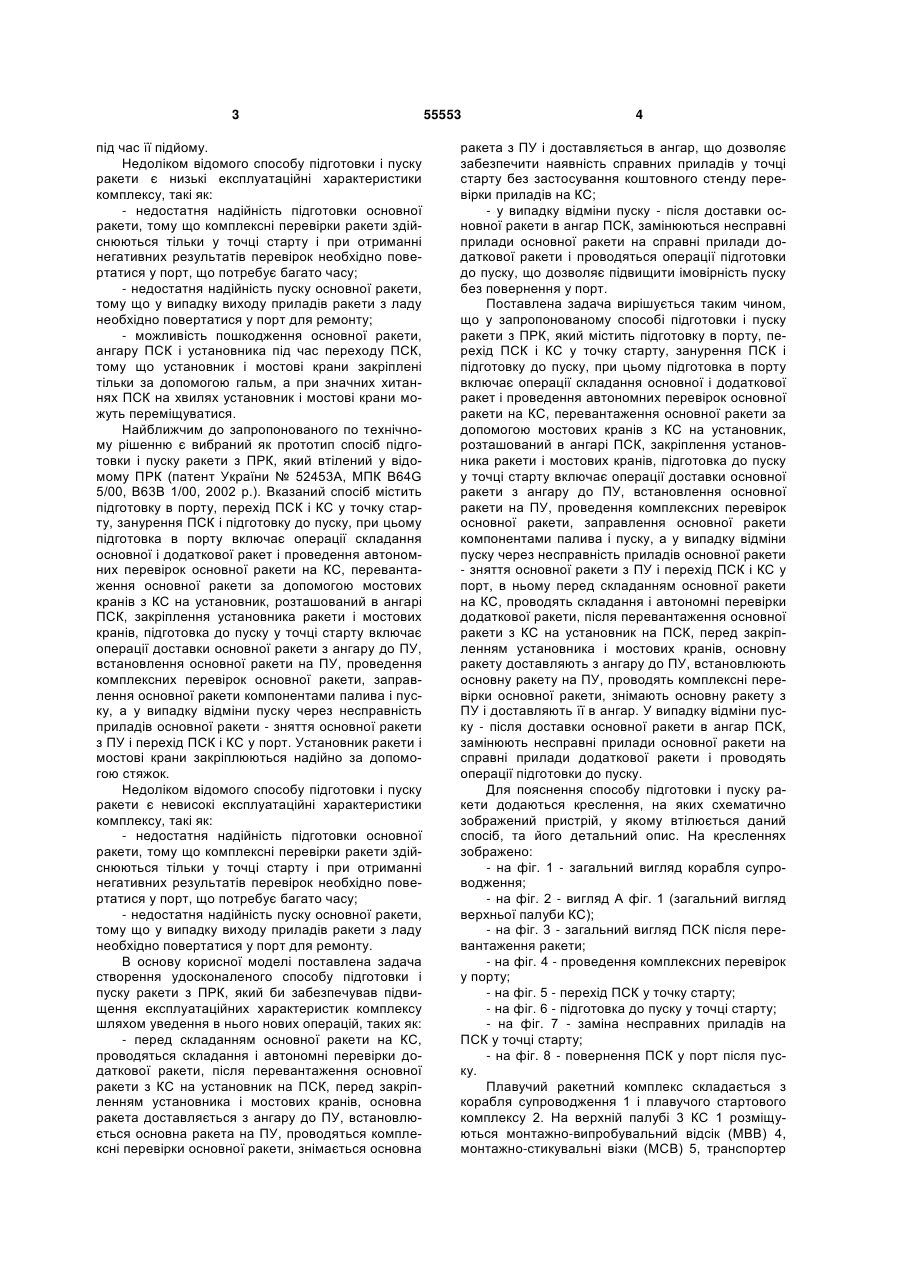

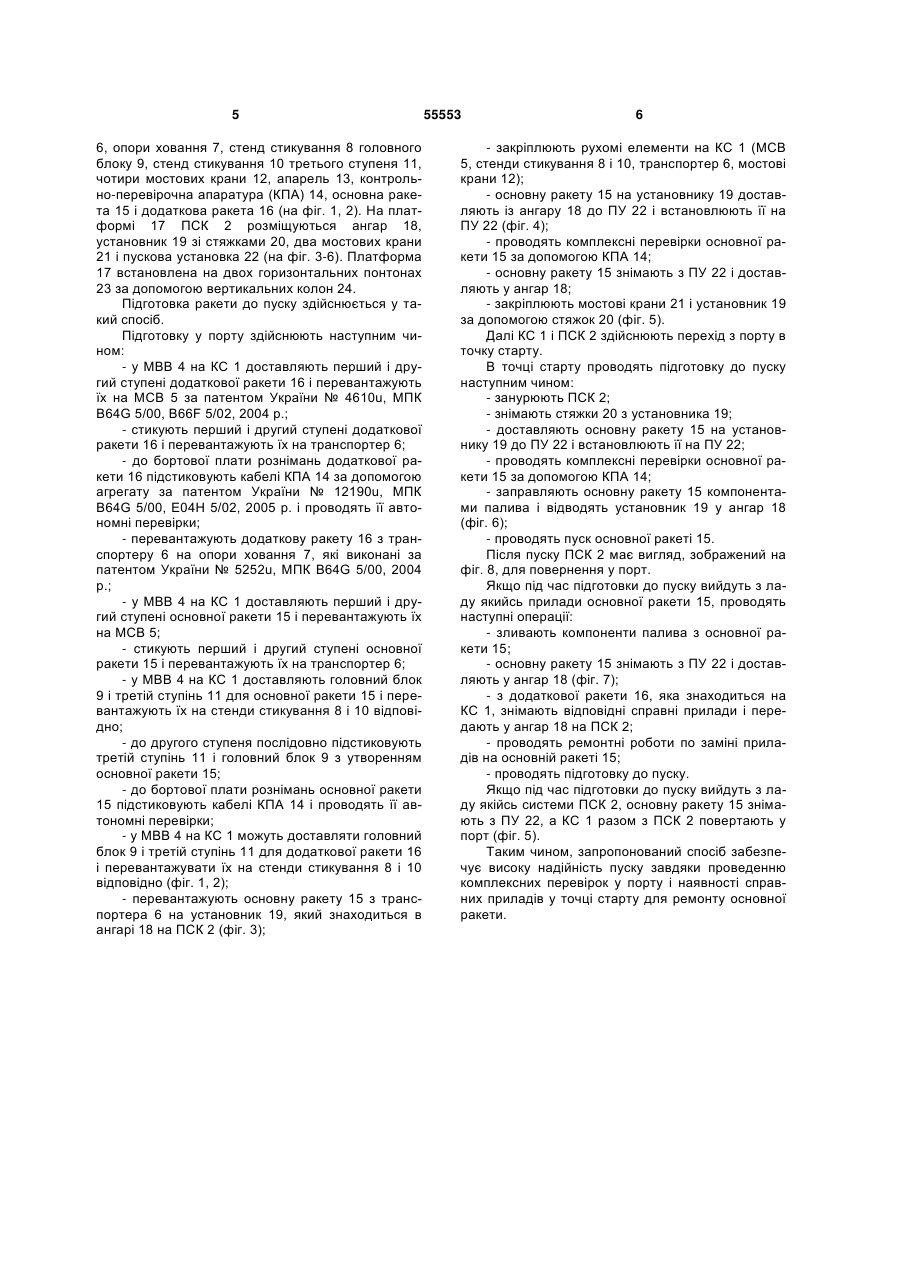

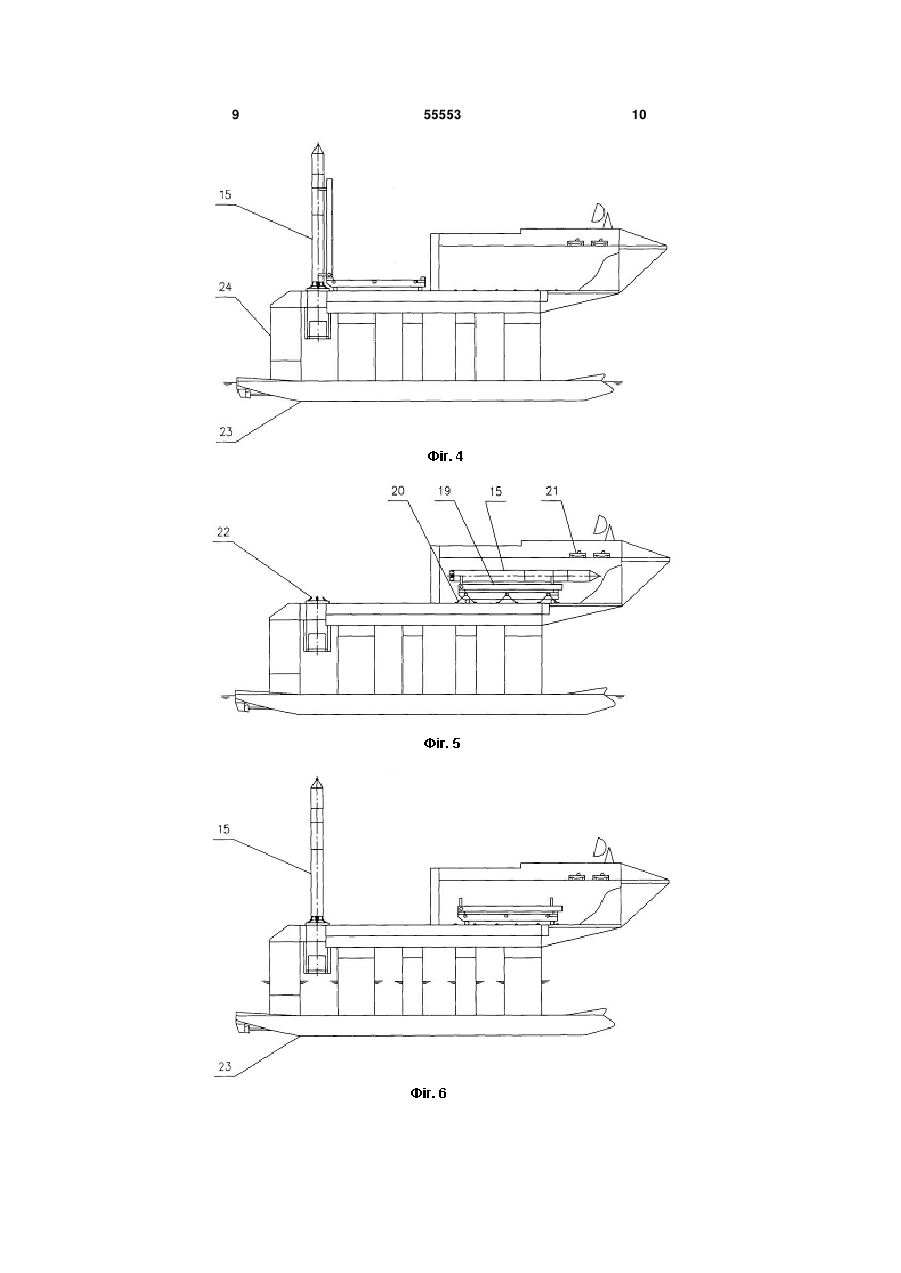

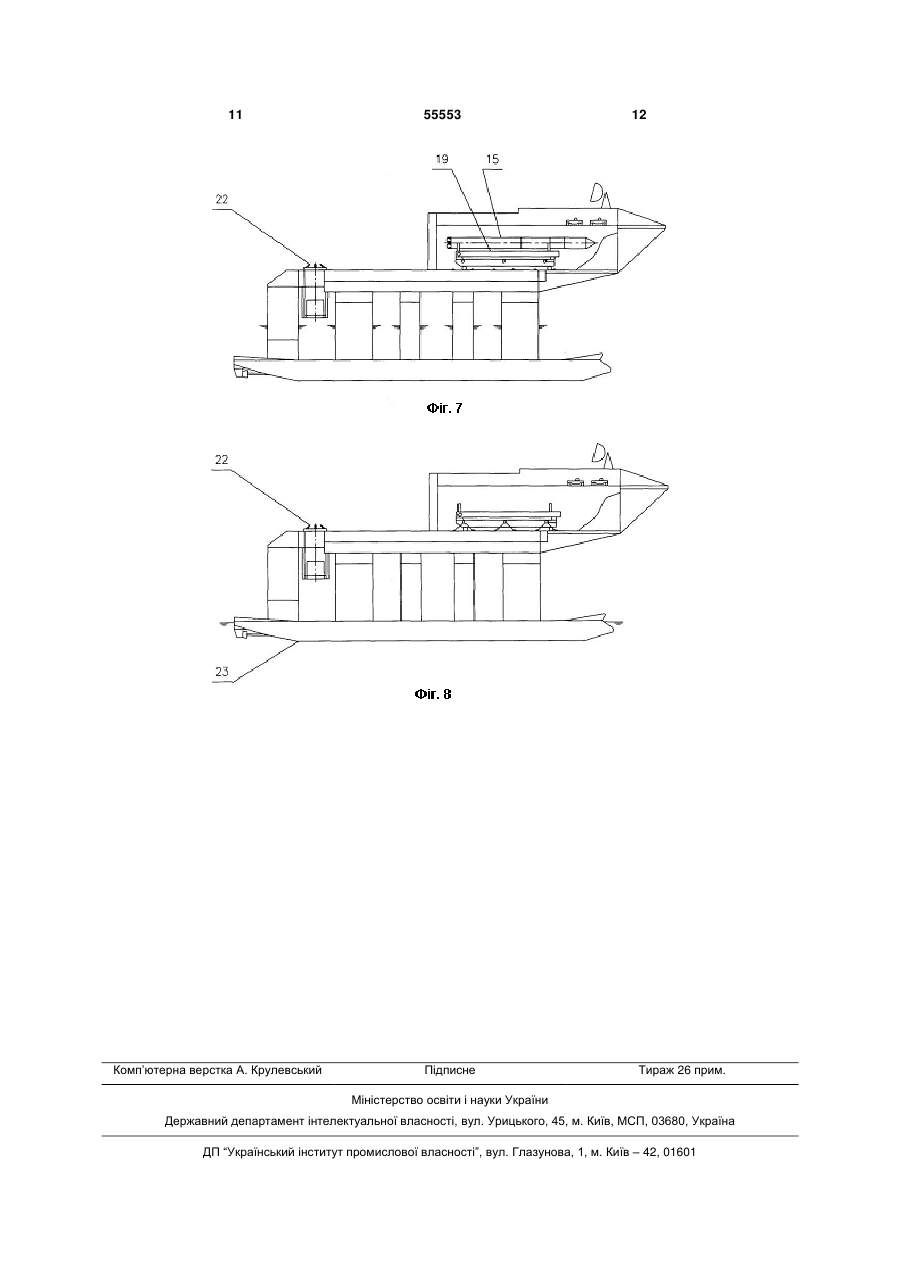

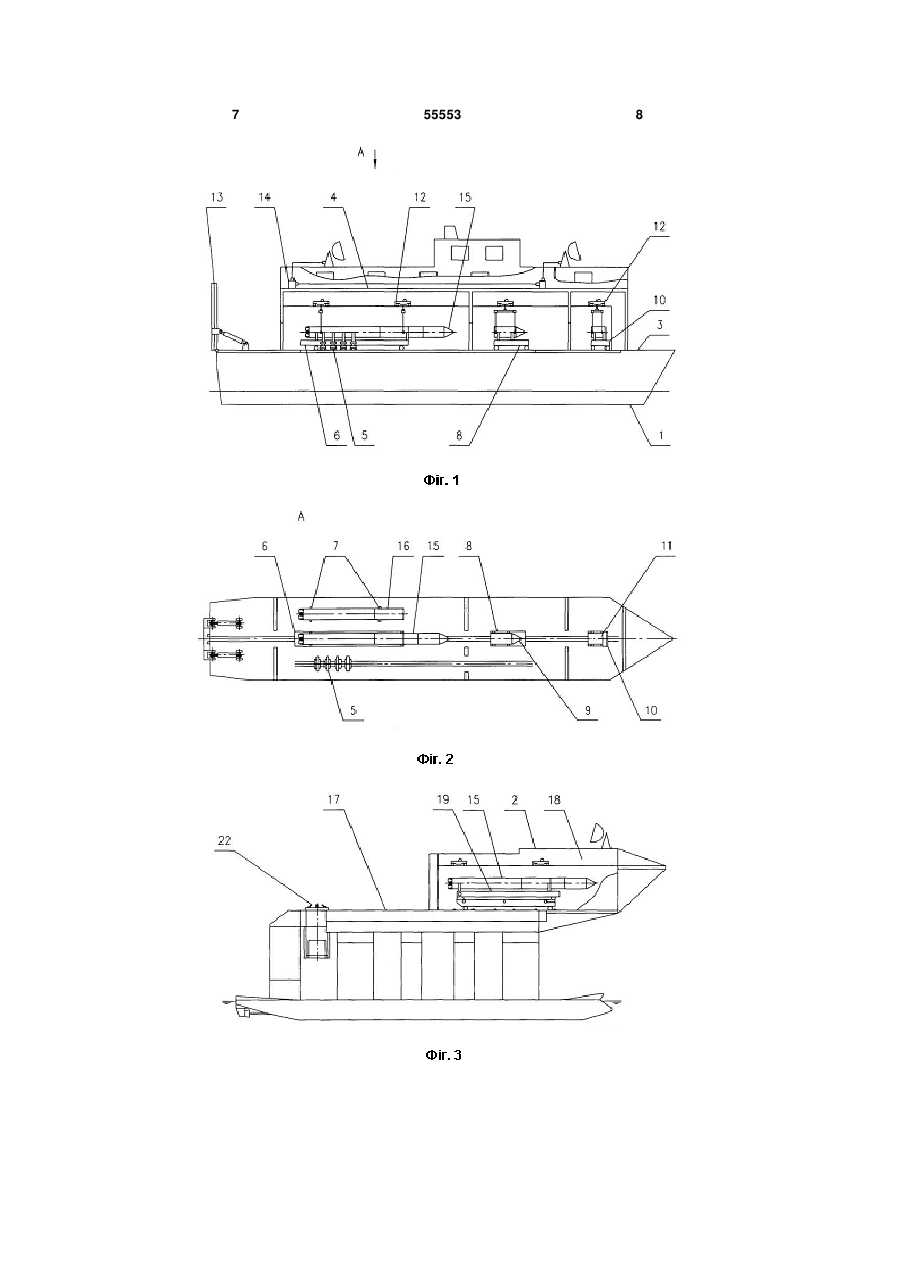

1. Спосіб підготовки і пуску ракети з плавучого ракетного комплексу, що містить підготовку в порту, перехід плавучого стартового комплексу (ПСК) і корабля супроводження (КС) у точку старту, занурення ПСК і підготовку до пуску, при цьому підготовка в порту включає операції складання основної і додаткової ракет і проведення автономних перевірок основної ракети на КС, перевантаження основної ракети за допомогою мостових кранів з КС на установник, розташований в ангарі ПСК, закріплення установника ракети і мостових кранів, U 2 (19) 1 3 під час її підйому. Недоліком відомого способу підготовки і пуску ракети є низькі експлуатаційні характеристики комплексу, такі як: - недостатня надійність підготовки основної ракети, тому що комплексні перевірки ракети здійснюються тільки у точці старту і при отриманні негативних результатів перевірок необхідно повертатися у порт, що потребує багато часу; - недостатня надійність пуску основної ракети, тому що у випадку виходу приладів ракети з ладу необхідно повертатися у порт для ремонту; - можливість пошкодження основної ракети, ангару ПСК і установника під час переходу ПСК, тому що установник і мостові крани закріплені тільки за допомогою гальм, а при значних хитаннях ПСК на хвилях установник і мостові крани можуть переміщуватися. Найближчим до запропонованого по технічному рішенню є вибраний як прототип спосіб підготовки і пуску ракети з ПРК, який втілений у відомому ПРК (патент України № 52453А, МПК B64G 5/00, В63В 1/00, 2002 р.). Вказаний спосіб містить підготовку в порту, перехід ПСК і КС у точку старту, занурення ПСК і підготовку до пуску, при цьому підготовка в порту включає операції складання основної і додаткової ракет і проведення автономних перевірок основної ракети на КС, перевантаження основної ракети за допомогою мостових кранів з КС на установник, розташований в ангарі ПСК, закріплення установника ракети і мостових кранів, підготовка до пуску у точці старту включає операції доставки основної ракети з ангару до ПУ, встановлення основної ракети на ПУ, проведення комплексних перевірок основної ракети, заправлення основної ракети компонентами палива і пуску, а у випадку відміни пуску через несправність приладів основної ракети - зняття основної ракети з ПУ і перехід ПСК і КС у порт. Установник ракети і мостові крани закріплюються надійно за допомогою стяжок. Недоліком відомого способу підготовки і пуску ракети є невисокі експлуатаційні характеристики комплексу, такі як: - недостатня надійність підготовки основної ракети, тому що комплексні перевірки ракети здійснюються тільки у точці старту і при отриманні негативних результатів перевірок необхідно повертатися у порт, що потребує багато часу; - недостатня надійність пуску основної ракети, тому що у випадку виходу приладів ракети з ладу необхідно повертатися у порт для ремонту. В основу корисної моделі поставлена задача створення удосконаленого способу підготовки і пуску ракети з ПРК, який би забезпечував підвищення експлуатаційних характеристик комплексу шляхом уведення в нього нових операцій, таких як: - перед складанням основної ракети на КС, проводяться складання і автономні перевірки додаткової ракети, після перевантаження основної ракети з КС на установник на ПСК, перед закріпленням установника і мостових кранів, основна ракета доставляється з ангару до ПУ, встановлюється основна ракета на ПУ, проводяться комплексні перевірки основної ракети, знімається основна 55553 4 ракета з ПУ і доставляється в ангар, що дозволяє забезпечити наявність справних приладів у точці старту без застосування коштовного стенду перевірки приладів на КС; - у випадку відміни пуску - після доставки основної ракети в ангар ПСК, замінюються несправні прилади основної ракети на справні прилади додаткової ракети і проводяться операції підготовки до пуску, що дозволяє підвищити імовірність пуску без повернення у порт. Поставлена задача вирішується таким чином, що у запропонованому способі підготовки і пуску ракети з ПРК, який містить підготовку в порту, перехід ПСК і КС у точку старту, занурення ПСК і підготовку до пуску, при цьому підготовка в порту включає операції складання основної і додаткової ракет і проведення автономних перевірок основної ракети на КС, перевантаження основної ракети за допомогою мостових кранів з КС на установник, розташований в ангарі ПСК, закріплення установника ракети і мостових кранів, підготовка до пуску у точці старту включає операції доставки основної ракети з ангару до ПУ, встановлення основної ракети на ПУ, проведення комплексних перевірок основної ракети, заправлення основної ракети компонентами палива і пуску, а у випадку відміни пуску через несправність приладів основної ракети - зняття основної ракети з ПУ і перехід ПСК і КС у порт, в ньому перед складанням основної ракети на КС, проводять складання і автономні перевірки додаткової ракети, після перевантаження основної ракети з КС на установник на ПСК, перед закріпленням установника і мостових кранів, основну ракету доставляють з ангару до ПУ, встановлюють основну ракету на ПУ, проводять комплексні перевірки основної ракети, знімають основну ракету з ПУ і доставляють її в ангар. У випадку відміни пуску - після доставки основної ракети в ангар ПСК, замінюють несправні прилади основної ракети на справні прилади додаткової ракети і проводять операції підготовки до пуску. Для пояснення способу підготовки і пуску ракети додаються креслення, на яких схематично зображений пристрій, у якому втілюється даний спосіб, та його детальний опис. На кресленнях зображено: - на фіг. 1 - загальний вигляд корабля супроводження; - на фіг. 2 - вигляд А фіг. 1 (загальний вигляд верхньої палуби КС); - на фіг. 3 - загальний вигляд ПСК після перевантаження ракети; - на фіг. 4 - проведення комплексних перевірок у порту; - на фіг. 5 - перехід ПСК у точку старту; - на фіг. 6 - підготовка до пуску у точці старту; - на фіг. 7 - заміна несправних приладів на ПСК у точці старту; - на фіг. 8 - повернення ПСК у порт після пуску. Плавучий ракетний комплекс складається з корабля супроводження 1 і плавучого стартового комплексу 2. На верхній палубі 3 КС 1 розміщуються монтажно-випробувальний відсік (МВВ) 4, монтажно-стикувальні візки (МСВ) 5, транспортер 5 6, опори ховання 7, стенд стикування 8 головного блоку 9, стенд стикування 10 третього ступеня 11, чотири мостових крани 12, апарель 13, контрольно-перевірочна апаратура (КПА) 14, основна ракета 15 і додаткова ракета 16 (на фіг. 1, 2). На платформі 17 ПСК 2 розміщуються ангар 18, установник 19 зі стяжками 20, два мостових крани 21 і пускова установка 22 (на фіг. 3-6). Платформа 17 встановлена на двох горизонтальних понтонах 23 за допомогою вертикальних колон 24. Підготовка ракети до пуску здійснюється у такий спосіб. Підготовку у порту здійснюють наступним чином: - у МВВ 4 на КС 1 доставляють перший і другий ступені додаткової ракети 16 і перевантажують їх на МСВ 5 за патентом України № 4610u, МПК B64G 5/00, B66F 5/02, 2004 р.; - стикують перший і другий ступені додаткової ракети 16 і перевантажують їх на транспортер 6; - до бортової плати рознімань додаткової ракети 16 підстиковують кабелі КПА 14 за допомогою агрегату за патентом України № 12190u, МПК B64G 5/00, Е04Н 5/02, 2005 р. і проводять її автономні перевірки; - перевантажують додаткову ракету 16 з транспортеру 6 на опори ховання 7, які виконані за патентом України № 5252u, МПК B64G 5/00, 2004 р.; - у МВВ 4 на КС 1 доставляють перший і другий ступені основної ракети 15 і перевантажують їх на МСВ 5; - стикують перший і другий ступені основної ракети 15 і перевантажують їх на транспортер 6; - у МВВ 4 на КС 1 доставляють головний блок 9 і третій ступінь 11 для основної ракети 15 і перевантажують їх на стенди стикування 8 і 10 відповідно; - до другого ступеня послідовно підстиковують третій ступінь 11 і головний блок 9 з утворенням основної ракети 15; - до бортової плати рознімань основної ракети 15 підстиковують кабелі КПА 14 і проводять її автономні перевірки; - у МВВ 4 на КС 1 можуть доставляти головний блок 9 і третій ступінь 11 для додаткової ракети 16 і перевантажувати їх на стенди стикування 8 і 10 відповідно (фіг. 1, 2); - перевантажують основну ракету 15 з транспортера 6 на установник 19, який знаходиться в ангарі 18 на ПСК 2 (фіг. 3); 55553 6 - закріплюють рухомі елементи на КС 1 (МСВ 5, стенди стикування 8 і 10, транспортер 6, мостові крани 12); - основну ракету 15 на установнику 19 доставляють із ангару 18 до ПУ 22 і встановлюють її на ПУ 22 (фіг. 4); - проводять комплексні перевірки основної ракети 15 за допомогою КПА 14; - основну ракету 15 знімають з ПУ 22 і доставляють у ангар 18; - закріплюють мостові крани 21 і установник 19 за допомогою стяжок 20 (фіг. 5). Далі КС 1 і ПСК 2 здійснюють перехід з порту в точку старту. В точці старту проводять підготовку до пуску наступним чином: - занурюють ПСК 2; - знімають стяжки 20 з установника 19; - доставляють основну ракету 15 на установнику 19 до ПУ 22 і встановлюють її на ПУ 22; - проводять комплексні перевірки основної ракети 15 за допомогою КПА 14; - заправляють основну ракету 15 компонентами палива і відводять установник 19 у ангар 18 (фіг. 6); - проводять пуск основної ракеті 15. Після пуску ПСК 2 має вигляд, зображений на фіг. 8, для повернення у порт. Якщо під час підготовки до пуску вийдуть з ладу якийсь прилади основної ракети 15, проводять наступні операції: - зливають компоненти палива з основної ракети 15; - основну ракету 15 знімають з ПУ 22 і доставляють у ангар 18 (фіг. 7); - з додаткової ракети 16, яка знаходиться на КС 1, знімають відповідні справні прилади і передають у ангар 18 на ПСК 2; - проводять ремонтні роботи по заміні приладів на основній ракеті 15; - проводять підготовку до пуску. Якщо під час підготовки до пуску вийдуть з ладу якійсь системи ПСК 2, основну ракету 15 знімають з ПУ 22, а КС 1 разом з ПСК 2 повертають у порт (фіг. 5). Таким чином, запропонований спосіб забезпечує високу надійність пуску завдяки проведенню комплексних перевірок у порту і наявності справних приладів у точці старту для ремонту основної ракети. 7 55553 8 9 55553 10 11 Комп’ютерна верстка А. Крулевський 55553 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
