Затискний пристрій
Номер патенту: 56268
Опубліковано: 15.05.2003
Автори: Вакуленко Володимир Вікторович, Роленко Сергій Олександрович, Глібов Василь Васильович, Васильченко Іван Іванович, Девятілов Юрій Іванович, Миргород Андрій Олександрович
Формула / Реферат
1. Затискний пристрій, що містить плоску основу з установленим на ній затискним вузлом, який складається з нерухомого елемента і рухомого елемента з зубцями, до якого жорстко прикріплений стрижень з надітою на нього гвинтовою пружиною, який відрізняється тим, що він споряджений напрямною пластиною U-подібного профілю, яка жорстко прикріплена до основи з утворенням зазору, і повзуном, виконаним у вигляді пластини, розміщеної в зазорі, з відігнутим краєм, розташованим за торцевою кромкою основи, причому на центральній ділянці повзуна виконані два поздовжніх щілинних отвори, у кожному з яких розміщений прикріплений до основи і до напрямної пластини обмежувач, крім того, на кожній кінцевій ділянці основи і напрямної пластини виконаний поперечний однаковий відповідний щілинний отвір, а у повзуні на відповідних ділянках виконаний відповідний отвір з язичком на одній з його сторін, симетричним відносно поздовжньої осі повзуна та орієнтованим у напрямі відігнутого краю останнього, при цьому обидва елементи затискного вузла виконані з плоско-опуклого симетричного кутикового профілю, їх поперечні перерізи подібні, причому торець нерухомого елемента виконаний з зубцями і звернений до торця з зубцями рухомого елемента, до того ж торці з зубцями розташовані внапуск і скошені назустріч один одному, причому торець нерухомого елемента, протилежний його торцю з зубцями, закритий трикутною пластиною, яка розташована під гострим кутом до основи, крім того, стрижень розміщений між рухомим елементом, до якого він жорстко прикріплений одним кінцем, і основою паралельно поздовжній осі останнього зі зміщенням до вершини кутикового профілю, разом з тим відігнутий край повзуна виконаний з отвором, в якому з зазором розташований другий кінець стрижня, а пружина розміщена між поверхнею рухомого елемента, на якій закріплений стрижень, і відігнутим краєм повзуна.
2. Пристрій за п. 1, який відрізняється тим, що поперечні щілинні отвори в напрямній пластині й основі симетричні відносно поздовжньої осі основи.
3. Пристрій за п. 1, який відрізняється тим, що довжина кожного поперечного щілинного отвору в напрямній пластині й основі дорівнює довжині паралельної йому сторони прямокутного отвору у повзуні.
4. Пристрій за п. 1, який відрізняється тим, що кожний обмежувач виконаний у вигляді гвинта, під який у напрямній пластині виконаний гладкий отвір, а в основі виконаний співвісний нарізний отвір.
5. Пристрій за п. 1, який відрізняється тим, що поздовжні щілинні отвори у повзуні виконані симетрично відносно його поздовжньої осі.
6. Пристрій за п. 1, який відрізняється тим, що зубці на торцях елементів затискного вузла виконані у вигляді трикутних пластин з гострокінцевою вершиною.
7. Пристрій за п. 1, який відрізняється тим, що напрямна пластина виконана П-подібного поперечного перерізу.
8. Пристрій за п. 1, який відрізняється тим, що бічні кромки граней рухомого елемента зігнуті назустріч одна одній і охоплюють бічні кромки основи.
Текст

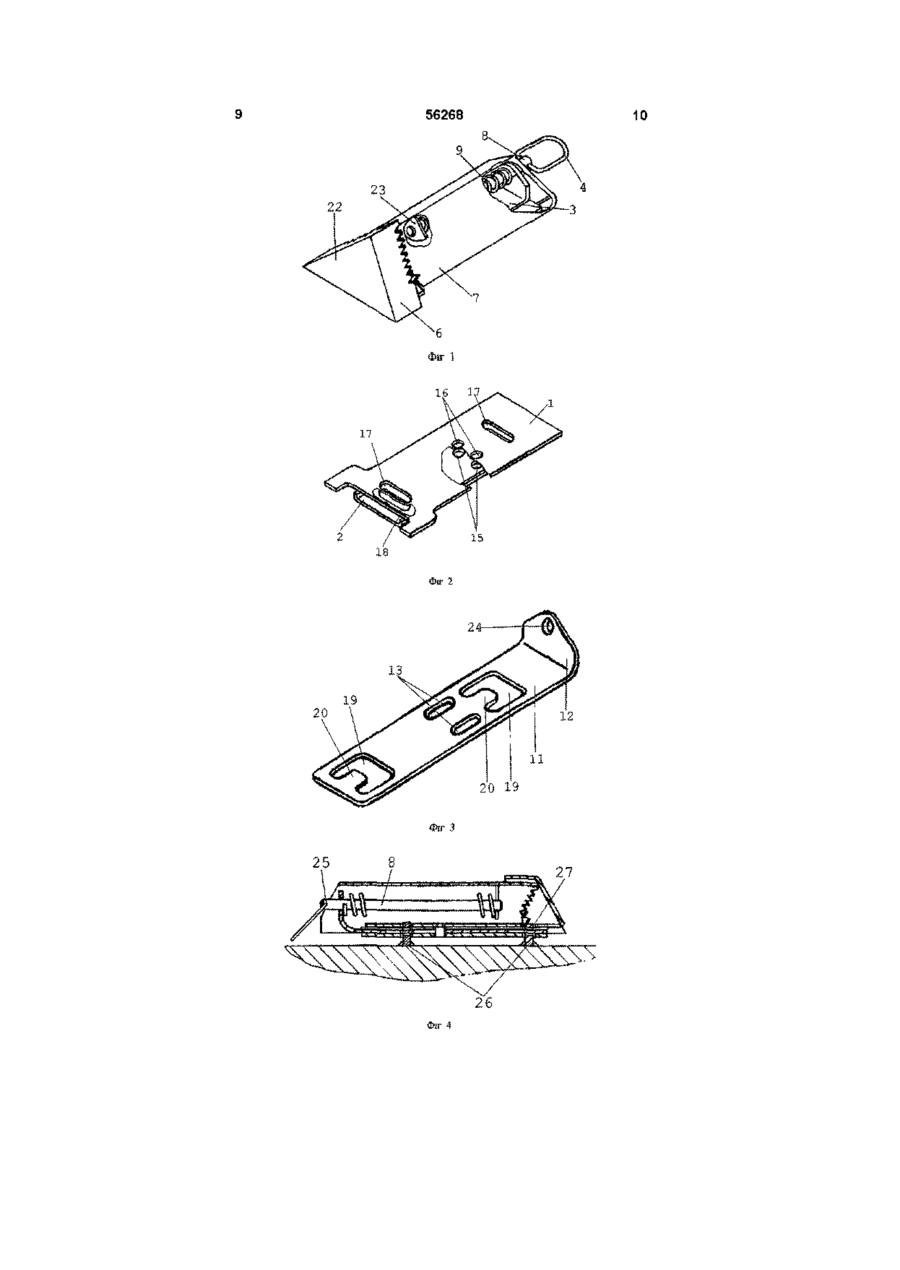

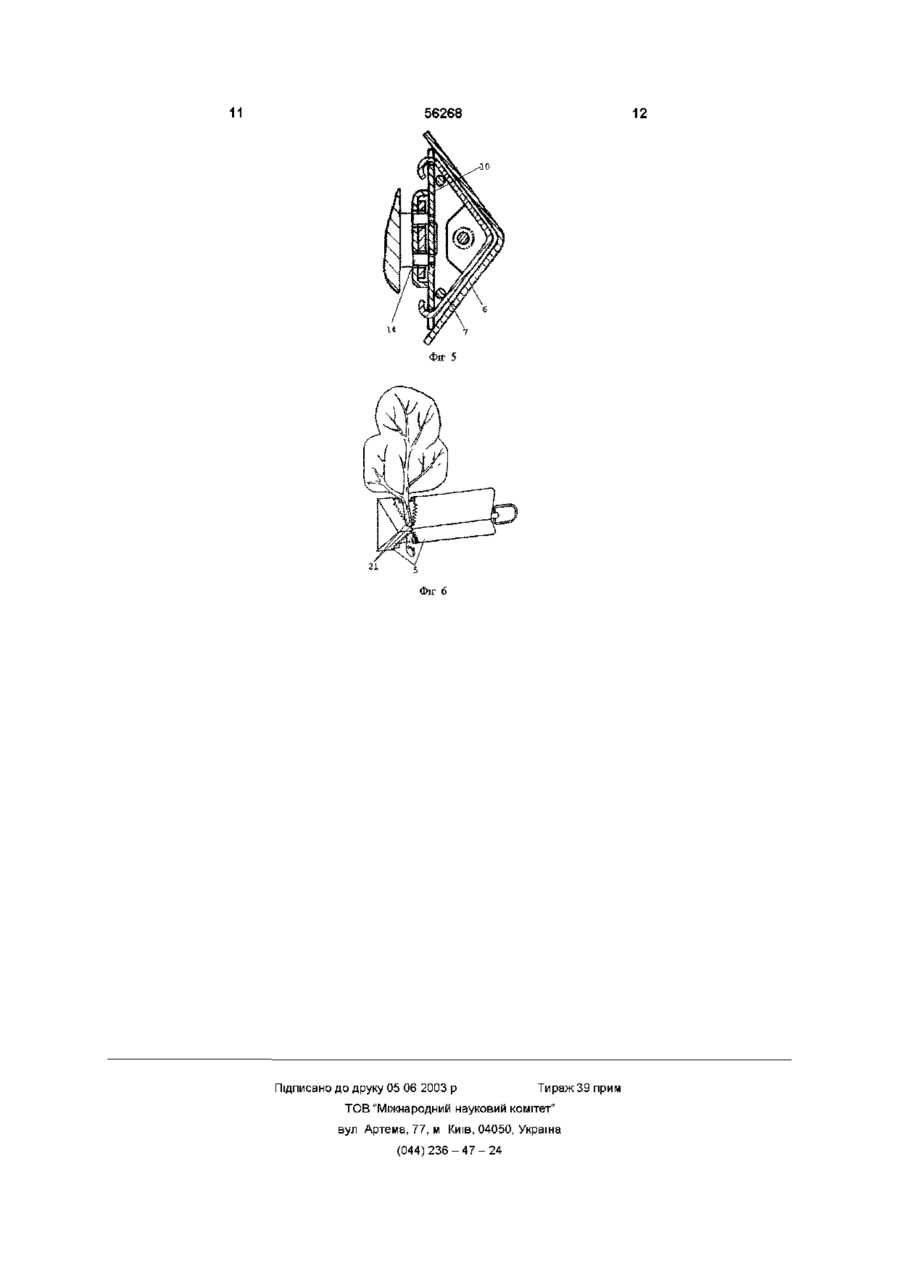

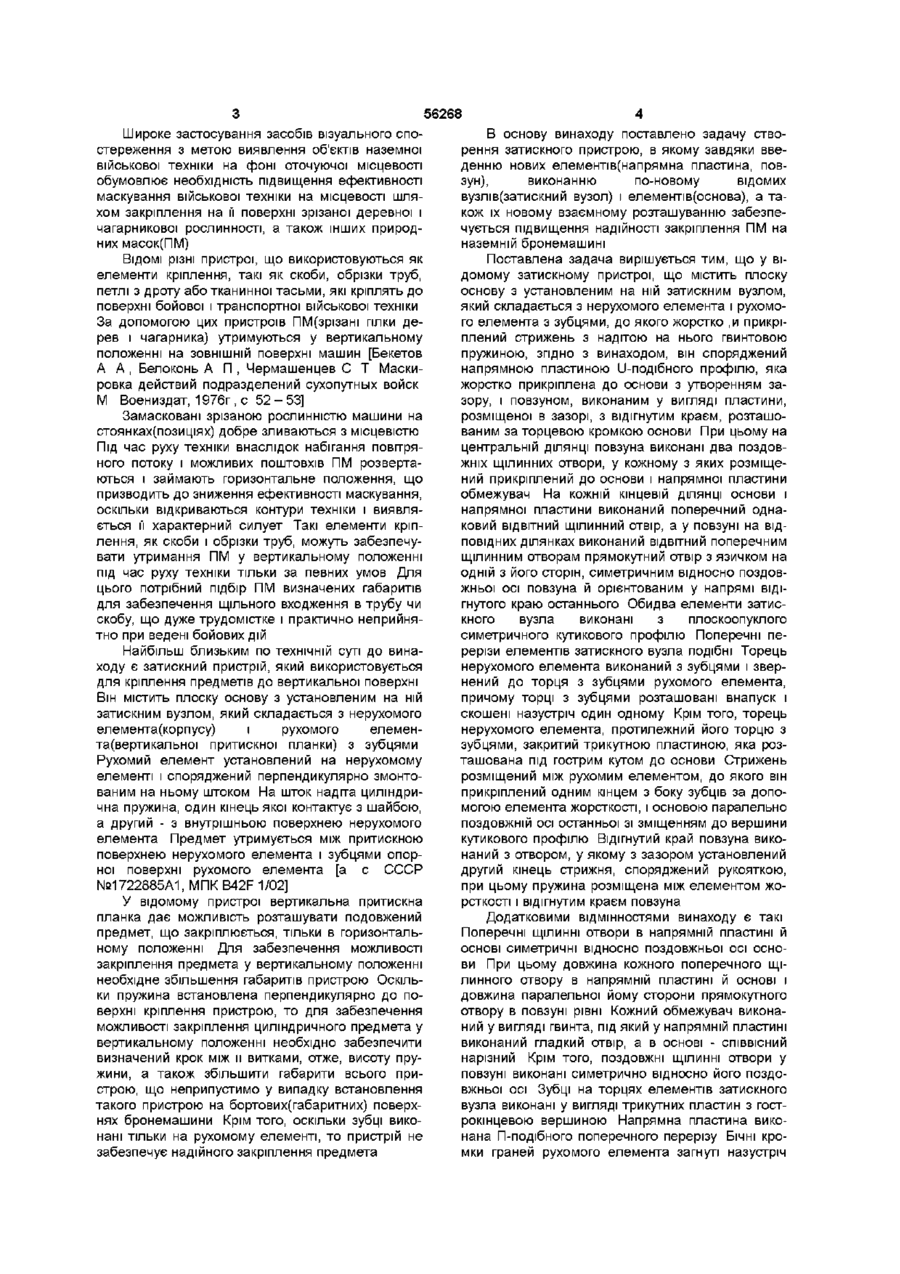

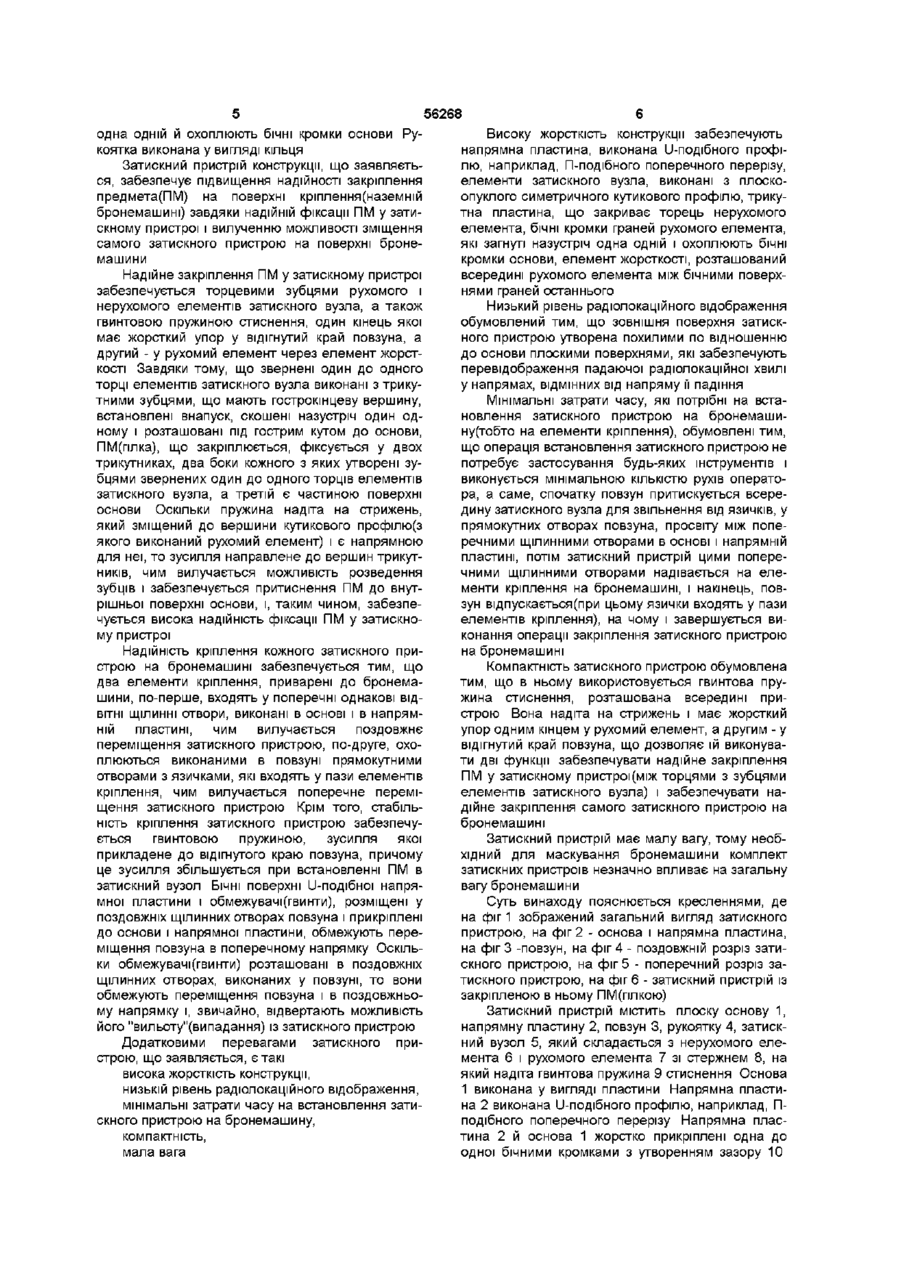

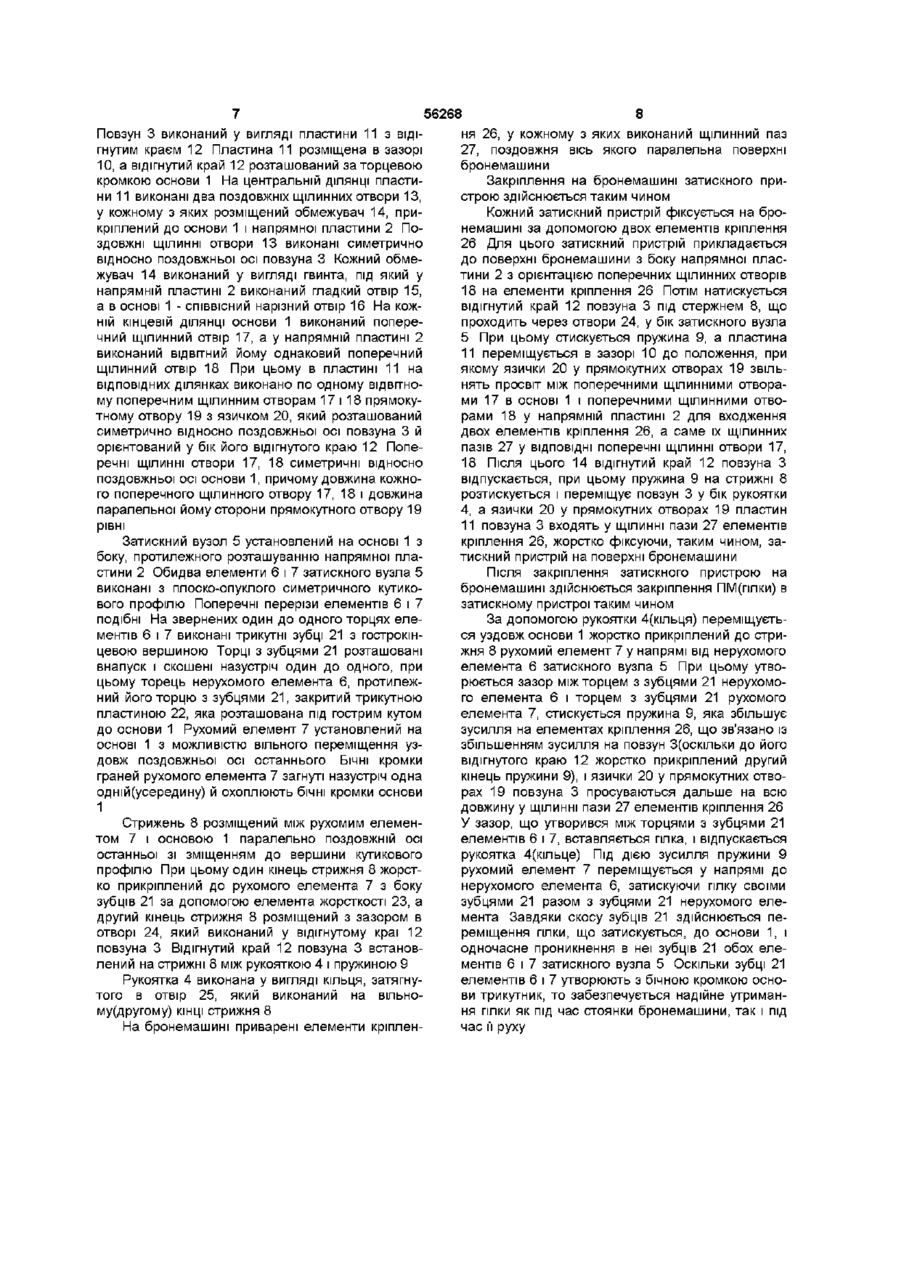

1 Затискний пристрій, що містить плоску основу з установленим на ній затискним вузлом, який складається з нерухомого елемента і рухомого елемента з зубцями, до якого жорстко прикріплений стрижень з надітою на нього гвинтовою пружиною, який відрізняється тим, що він споряджений напрямною пластиною U-подібного профілю, яка жорстко прикріплена до основи з утворенням зазору, і повзуном, виконаним у вигляді пластини, розміщеної в зазорі, з відігнутим краєм, розташованим за торцевою кромкою основи, причому на центральній ДІЛЯНЦІ повзуна виконані два поздовжніх щілинних отвори, у кожному з яких розміщений прикріплений до основи і до напрямної пластини обмежувач, крім того, на кожній кінцевій ДІЛЯНЦІ основи і напрямної пластини виконаний поперечний однаковий ВІДПОВІДНИЙ ЩІЛИННИЙ отвір, а у повзуні на ВІДПОВІДНИХ ділянках О 00 (О (О ю 56268 Широке застосування засобів візуального спостереження з метою виявлення об'єктів наземної військової техніки на фоні оточуючої місцевості обумовлює необхідність підвищення ефективності маскування військової техніки на місцевості шляхом закріплення на її поверхні зрізаної деревної і чагарникової рослинності, а також інших природних масок(ПМ) ВІДОМІ різні пристрої, що використовуються як елементи кріплення, такі як скоби, обрізки труб, петлі з дроту або тканинної тасьми, які кріплять до поверхні бойової і транспортної військової техніки За допомогою цих пристроїв ПМ(зрізані гілки дерев і чагарника) утримуються у вертикальному положенні на ЗОВНІШНІЙ поверхні машин [Бекетов А А , Белоконь А П , Чермашенцев С Т Маскировка действий подразделений сухопутных войск М Воениздат, 1976г, с 52 - 53] Замасковані зрізаною рослинністю машини на стоянках(позиціях) добре зливаються з місцевістю Під час руху техніки внаслідок набігання повітряного потоку і можливих поштовхів ПМ розвертаються і займають горизонтальне положення, що призводить до зниження ефективності маскування, оскільки відкриваються контури техніки і виявляється її характерний силует Такі елементи кріплення, як скоби і обрізки труб, можуть забезпечувати утримання ПМ у вертикальному положенні під час руху техніки тільки за певних умов Для цього потрібний підбір ПМ визначених габаритів для забезпечення щільного входження в трубу чи скобу, що дуже трудомістке і практично неприйнятно при ведені бойових дій Найбільш близьким по технічній суті до винаходу є затискний пристрій, який використовується для кріплення предметів до вертикальної поверхні Він МІСТИТЬ плоску основу з установленим на ній затискним вузлом, який складається з нерухомого елемента(корпусу) і рухомого елемента(вертикальноі притискної планки) з зубцями Рухомий елемент установлений на нерухомому елементі і споряджений перпендикулярно змонтованим на ньому штоком На шток надіта циліндрична пружина, один кінець якої контактує з шайбою, а другий - з внутрішньою поверхнею нерухомого елемента Предмет утримується між притискною поверхнею нерухомого елемента і зубцями опорної поверхні рухомого елемента [а с СССР №1722885А1, MnKB42F1/02] В основу винаходу поставлено задачу створення затискного пристрою, в якому завдяки введенню нових елементів(напрямна пластина, повзун), виконанню по-новому відомих вузлі в (затискний вузол) і елементів(основа), а також їх новому взаємному розташуванню забезпечується підвищення надійності закріплення ПМ на наземній бронемашині Поставлена задача вирішується тим, що у відомому затискному пристрої, що містить плоску основу з установленим на ній затискним вузлом, який складається з нерухомого елемента і рухомого елемента з зубцями, до якого жорстко ,и прикріплений стрижень з надітою на нього гвинтовою пружиною, згідно з винаходом, він споряджений напрямною пластиною U-подібного профілю, яка жорстко прикріплена до основи з утворенням зазору, і повзуном, виконаним у вигляді пластини, розміщеної в зазорі, з відігнутим краєм, розташованим за торцевою кромкою основи При цьому на центральній ДІЛЯНЦІ повзуна виконані два поздовжніх щілинних отвори, у кожному з яких розміщений прикріплений до основи і напрямної пластини обмежувач На кожній кінцевій ДІЛЯНЦІ ОСНОВИ І напрямної пластини виконаний поперечний однаковий ВІДВІТНИЙ щілинний отвір, а у повзуні на ВІДПОВІДНИХ ділянках виконаний ВІДВІТНИЙ поперечним щілинним отворам прямокутний отвір з язичком на одній з його сторін, симетричним відносно поздовжньої осі повзуна й орієнтованим у напрямі відігнутого краю останнього Обидва елементи затискного вузла виконані з плоскоопуклого симетричного кутикового профілю Поперечні перерізи елементів затискного вузла подібні Торець нерухомого елемента виконаний з зубцями і звернений до торця з зубцями рухомого елемента, причому торці з зубцями розташовані внапуск і скошені назустріч один одному Крім того, торець нерухомого елемента, протилежний його торцю з зубцями, закритий трикутною пластиною, яка розташована під гострим кутом до основи Стрижень розміщений між рухомим елементом, до якого він прикріплений одним кінцем з боку зубців за допомогою елемента жорсткості, і основою паралельно поздовжній осі останньої зі зміщенням до вершини кутикового профілю Відігнутий край повзуна виконаний з отвором, у якому з зазором установлений другий кінець стрижня, споряджений рукояткою, при цьому пружина розміщена між елементом жорсткості і відігнутим краєм повзуна У відомому пристрої вертикальна притискна планка дає можливість розташувати подовжений предмет, що закріплюється, тільки в горизонтальному положенні Для забезпечення можливості закріплення предмета у вертикальному положенні необхідне збільшення габаритів пристрою Оскільки пружина встановлена перпендикулярно до поверхні кріплення пристрою, то для забезпечення можливості закріплення циліндричного предмета у вертикальному положенні необхідно забезпечити визначений крок між и витками, отже, висоту пружини, а також збільшити габарити всього пристрою, що неприпустимо у випадку встановлення такого пристрою на бортових(габаритних) поверхнях бронемашини Крім того, оскільки зубці виконані тільки на рухомому елементі, то пристрій не забезпечує надійного закріплення предмета Додатковими ВІДМІННОСТЯМИ винаходу є такі Поперечні ЩІЛИННІ отвори в напрямній пластині й основі симетричні відносно поздовжньої осі основи При цьому довжина кожного поперечного щілинного отвору в напрямній пластині й основі і довжина паралельної йому сторони прямокутного отвору в повзуні рівні Кожний обмежувач виконаний у вигляді гвинта, під який у напрямній пластині виконаний гладкий отвір, а в основі - СПІВВІСНИЙ нарізний Крім того, поздовжні ЩІЛИННІ отвори у повзуні виконані симетрично відносно його поздовжньої осі Зубці на торцях елементів затискного вузла виконані у вигляді трикутних пластин з гострокінцевою вершиною Напрямна пластина виконана П-подібного поперечного перерізу БІЧНІ кромки граней рухомого елемента загнуті назустріч 56268 одна одній й охоплюють бічні кромки основи Рукоятка виконана у вигляді кільця Затискний пристрій конструкції, що заявляється, забезпечує підвищення надійності закріплення предмета(ПМ) на поверхні кріплення(наземній бронемашині) завдяки надійній фіксації ПМ у затискному пристрої і вилученню можливості зміщення самого затискного пристрою на поверхні бронемашини Надійне закріплення ПМ у затискному пристрої забезпечується торцевими зубцями рухомого і нерухомого елементів затискного вузла, а також гвинтовою пружиною стиснення, один кінець якої має жорсткий упор у відігнутий край повзуна, а другий - у рухомий елемент через елемент жорсткості Завдяки тому, що звернені один до одного торці елементів затискного вузла виконані з трикутними зубцями, що мають гострокінцеву вершину, встановлені внапуск, скошені назустріч один одному і розташовані під гострим кутом до основи, ПМ(плка), що закріплюється, фіксується у двох трикутниках, два боки кожного з яких утворені зубцями звернених один до одного торців елементів затискного вузла, а третій є частиною поверхні основи Оскільки пружина надіта на стрижень, який зміщений до вершини кутикового профілю(з якого виконаний рухомий елемент) і є напрямною для неї, то зусилля направлене до вершин трикутників, чим вилучається можливість розведення зубців і забезпечується притиснення ПМ до внутрішньої поверхні основи, і, таким чином, забезпечується висока надійність фіксації ПМ у затискному пристрої Надійність кріплення кожного затискного пристрою на бронемашині забезпечується тим, що два елементи кріплення, приварені до бронемашини, по-перше, входять у поперечні однакові відВІТНІ ЩІЛИННІ отвори, виконані в основі і в напрямній пластині, чим вилучається поздовжнє переміщення затискного пристрою, по-друге, охоплюються виконаними в повзуні прямокутними отворами з язичками, які входять у пази елементів кріплення, чим вилучається поперечне переміщення затискного пристрою Крім того, стабільність кріплення затискного пристрою забезпечується гвинтовою пружиною, зусилля якої прикладене до відігнутого краю повзуна, причому це зусилля збільшується при встановленні ПМ в затискний вузол БІЧНІ поверхні U-подібноі напрямної пластини і обмежувачі(гвинти), розміщені у поздовжніх щілинних отворах повзуна і прикріплені до основи і напрямної пластини, обмежують переміщення повзуна в поперечному напрямку Оскільки обмежувачі(гвинти) розташовані в поздовжніх щілинних отворах, виконаних у повзуні, то вони обмежують переміщення повзуна і в поздовжньому напрямку і, звичайно, відвертають можливість його "вильоту"(випадання) із затискного пристрою Додатковими перевагами затискного пристрою, що заявляється, є такі висока жорсткість конструкції, низькій рівень радіолокаційного відображення, мінімальні затрати часу на встановлення затискного пристрою на бронемашину, компактність, мала вага Високу жорсткість конструкції забезпечують напрямна пластина, виконана U-подібного профілю, наприклад, П-подібного поперечного перерізу, елементи затискного вузла, виконані з плоскоопуклого симетричного кутикового профілю, трикутна пластина, що закриває торець нерухомого елемента, бічні кромки граней рухомого елемента, які загнуті назустріч одна одній і охоплюють бічні кромки основи, елемент жорсткості, розташований всередині рухомого елемента між бічними поверхнями граней останнього Низький рівень радіолокаційного відображення обумовлений тим, що зовнішня поверхня затискного пристрою утворена похилими по відношенню до основи плоскими поверхнями, які забезпечують перевідображення падаючої радіолокаційної хвилі у напрямах, ВІДМІННИХ ВІД напряму її падіння Мінімальні затрати часу, які потрібні на встановлення затискного пристрою на бронемашину(тобто на елементи кріплення), обумовлені тим, що операція встановлення затискного пристрою не потребує застосування будь-яких інструментів і виконується мінімальною КІЛЬКІСТЮ рухів оператора, а саме, спочатку повзун притискується всередину затискного вузла для звільнення від язичків, у прямокутних отворах повзуна, просвіту між поперечними щілинними отворами в основі і напрямній пластині, потім затискний пристрій цими поперечними щілинними отворами надівається на елементи кріплення на бронемашині, і накінець, повзун відпускається(при цьому язички входять у пази елементів кріплення), на чому і завершується виконання операції закріплення затискного пристрою на бронемашині Компактність затискного пристрою обумовлена тим, що в ньому використовується гвинтова пружина стиснення, розташована всередині пристрою Вона надіта на стрижень і має жорсткий упор одним кінцем у рухомий елемент, а другим - у відігнутий край повзуна, що дозволяє їй виконувати дві функції забезпечувати надійне закріплення ПМ у затискному пристроі(між торцями з зубцями елементів затискного вузла) і забезпечувати надійне закріплення самого затискного пристрою на бронемашині Затискний пристрій має малу вагу, тому необхідний для маскування бронемашини комплект затискних пристроїв незначно впливає на загальну вагу бронемашини Суть винаходу пояснюється кресленнями, де на фіг 1 зображений загальний вигляд затискного пристрою, на фіг 2 - основа і напрямна пластина, на фіг 3 -повзун, на фіг 4 - поздовжній розріз затискного пристрою, на фіг 5 - поперечний розріз затискного пристрою, на фіг 6 - затискний пристрій із закріпленою в ньому ПМ (гілкою) Затискний пристрій містить плоску основу 1, напрямну пластину 2, повзун 3, рукоятку 4, затискний вузол 5, який складається з нерухомого елемента 6 і рухомого елемента 7 зі стержнем 8, на який надіта гвинтова пружина 9 стиснення Основа 1 виконана у вигляді пластини Напрямна пластина 2 виконана U-подібного профілю, наприклад, Пподібного поперечного перерізу Напрямна пластина 2 й основа 1 жорстко прикріплені одна до одної бічними кромками з утворенням зазору 10 56268 8 ня 26, у кожному з яких виконаний щілинний паз 27, поздовжня вісь якого паралельна поверхні бронемашини Закріплення на бронемашині затискного пристрою здійснюється таким чином Кожний затискний пристрій фіксується на бронемашині за допомогою двох елементів кріплення 26 Для цього затискний пристрій прикладається до поверхні бронемашини з боку напрямної пластини 2 з орієнтацією поперечних щілинних отворів 18 на елементи кріплення 26 Потім натискується відігнутий край 12 повзуна 3 під стержнем 8, що проходить через отвори 24, у бік затискного вузла 5 При цьому стискується пружина 9, а пластина 11 переміщується в зазорі 10 до положення, при якому язички 20 у прямокутних отворах 19 звільнять просвіт між поперечними щілинними отворами 17 в основі 1 і поперечними щілинними отворами 18 у напрямній пластині 2 для входження двох елементів кріплення 26, а саме їх щілинних пазів 27 у ВІДПОВІДНІ поперечні ЩІЛИННІ отвори 17, 18 Після ЦЬОГО 14 відігнутий край 12 повзуна З відпускається, при цьому пружина 9 на стрижні 8 розтискується і переміщує повзун 3 у бік рукоятки 4, а язички 20 у прямокутних отворах 19 пластин 11 повзуна 3 входять у ЩІЛИННІ пази 27 елементів кріплення 26, жорстко фіксуючи, таким чином, заЗатискний вузол 5 установлений на основі 1 з тискний пристрій на поверхні бронемашини боку, протилежного розташуванню напрямної пластини 2 Обидва елементи 6 і 7 затискного вузла 5 Після закріплення затискного пристрою на виконані з плоско-опуклого симетричного кутикобронемашині здійснюється закріплення ПМ(плки) в вого профілю Поперечні перерізи елементів 6 і 7 затискному пристрої таким чином подібні На звернених один до одного торцях елеЗа допомогою рукоятки 4(кільця) переміщуєтьментів 6 і 7 виконані трикутні зубці 21 з гострокінся уздовж основи 1 жорстко прикріплений до стрицевою вершиною Торці з зубцями 21 розташовані жня 8 рухомий елемент 7 у напрямі від нерухомого внапуск і скошені назустріч один до одного, при елемента 6 затискного вузла 5 При цьому утвоцьому торець нерухомого елемента 6, протилежрюється зазор між торцем з зубцями 21 нерухомоний його торцю з зубцями 21, закритий трикутною го елемента 6 і торцем з зубцями 21 рухомого пластиною 22, яка розташована під гострим кутом елемента 7, стискується пружина 9, яка збільшує до основи 1 Рухомий елемент 7 установлений на зусилля на елементах кріплення 26, що зв'язано із основі 1 з можливістю вільного переміщення уззбільшенням зусилля на повзун 3(оскільки до його довж поздовжньої осі останнього БІЧНІ кромки відігнутого краю 12 жорстко прикріплений другий граней рухомого елемента 7 загнуті назустріч одна кінець пружини 9), і язички 20 у прямокутних отвоодній(усередину) й охоплюють бічні кромки основи рах 19 повзуна 3 просуваються дальше на всю довжину у ЩІЛИННІ пази 27 елементів кріплення 26 1 У зазор, що утворився між торцями з зубцями 21 Стрижень 8 розміщений між рухомим елеменелементів 6 і 7, вставляється гілка, і відпускається том 7 і основою 1 паралельно поздовжній осі рукоятка 4(кільце) Під дією зусилля пружини 9 останньої зі зміщенням до вершини кутикового рухомий елемент 7 переміщується у напрямі до профілю При цьому один кінець стрижня 8 жорстнерухомого елемента 6, затискуючи гілку своїми ко прикріплений до рухомого елемента 7 з боку зубцями 21 разом з зубцями 21 нерухомого елезубців 21 за допомогою елемента жорсткості 23, а мента Завдяки скосу зубців 21 здійснюється педругий кінець стрижня 8 розміщений з зазором в реміщення гілки, що затискується, до основи 1, і отворі 24, який виконаний у відігнутому краї 12 одночасне проникнення в неї зубців 21 обох елеповзуна 3 Відігнутий край 12 повзуна 3 встановментів 6 і 7 затискного вузла 5 Оскільки зубці 21 лений на стрижні 8 між рукояткою 4 і пружиною 9 елементів 6 і 7 утворюють з бічною кромкою осноРукоятка 4 виконана у вигляді кільця, затягнуви трикутник, то забезпечується надійне утримантого в отвір 25, який виконаний на вільноня гілки як під час стоянки бронемашини, так і під му(другому) КІНЦІ стрижня 8 час їїруху На бронемашині приварені елементи кріпленПовзун 3 виконаний у вигляді пластини 11 з відігнутим краєм 12 Пластина 11 розміщена в зазорі 10, а відігнутий край 12 розташований за торцевою кромкою основи 1 На центральній ДІЛЯНЦІ пластини 11 виконані два поздовжніх щілинних отвори 13, у кожному з яких розміщений обмежувач 14, прикріплений до основи 1 і напрямної пластини 2 Поздовжні ЩІЛИННІ отвори 13 виконані симетрично відносно поздовжньої осі повзуна 3 Кожний обмежувач 14 виконаний у вигляді гвинта, під який у напрямній пластині 2 виконаний гладкий отвір 15, а в основі 1 - СПІВВІСНИЙ нарізний отвір 16 На кожній кінцевій ДІЛЯНЦІ основи 1 виконаний поперечний щілинний отвір 17, а у напрямній пластині 2 виконаний ВІДВІТНИЙ йому однаковий поперечний щілинний отвір 18 При цьому в пластині 11 на ВІДПОВІДНИХ ділянках виконано по одному ВІДВІТНОму поперечним щілинним отворам 17 і 18 прямокутному отвору 19 з язичком 20, який розташований симетрично відносно поздовжньої осі повзуна 3 й орієнтований у бік його відігнутого краю 12 Поперечні ЩІЛИННІ отвори 17, 18 симетричні відносно поздовжньої осі основи 1, причому довжина кожного поперечного щілинного отвору 17, 18 і довжина паралельної йому сторони прямокутного отвору 19 рівні 10 22 15 Er 2 > i 13 20 19 12 20 19 Фіг З 25 27 26 ФІГ 11 56268 12 Фіг 5 Фіг 6 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюNip unit
Автори англійськоюVakulenko Volodymyr Viktorovych, Hlibov Vasyl Vasyliovych, Vasylchemko Ivan Vasyliovych, Rolenko Serhii Oleksandrovych, Myrhorod Andrii Oleksandrovych
Назва патенту російськоюЗажимное устройство
Автори російськоюВакуленко Владимир Викторович, Глебов Василий Васильевич, Васильченко Иван Иванович, Роленко Сергей Александрович, Миргород Андрей Александрович
