Координатний стенд для монтажу контрольної та складальної оснастки балочної, рамної та фермової конструкції

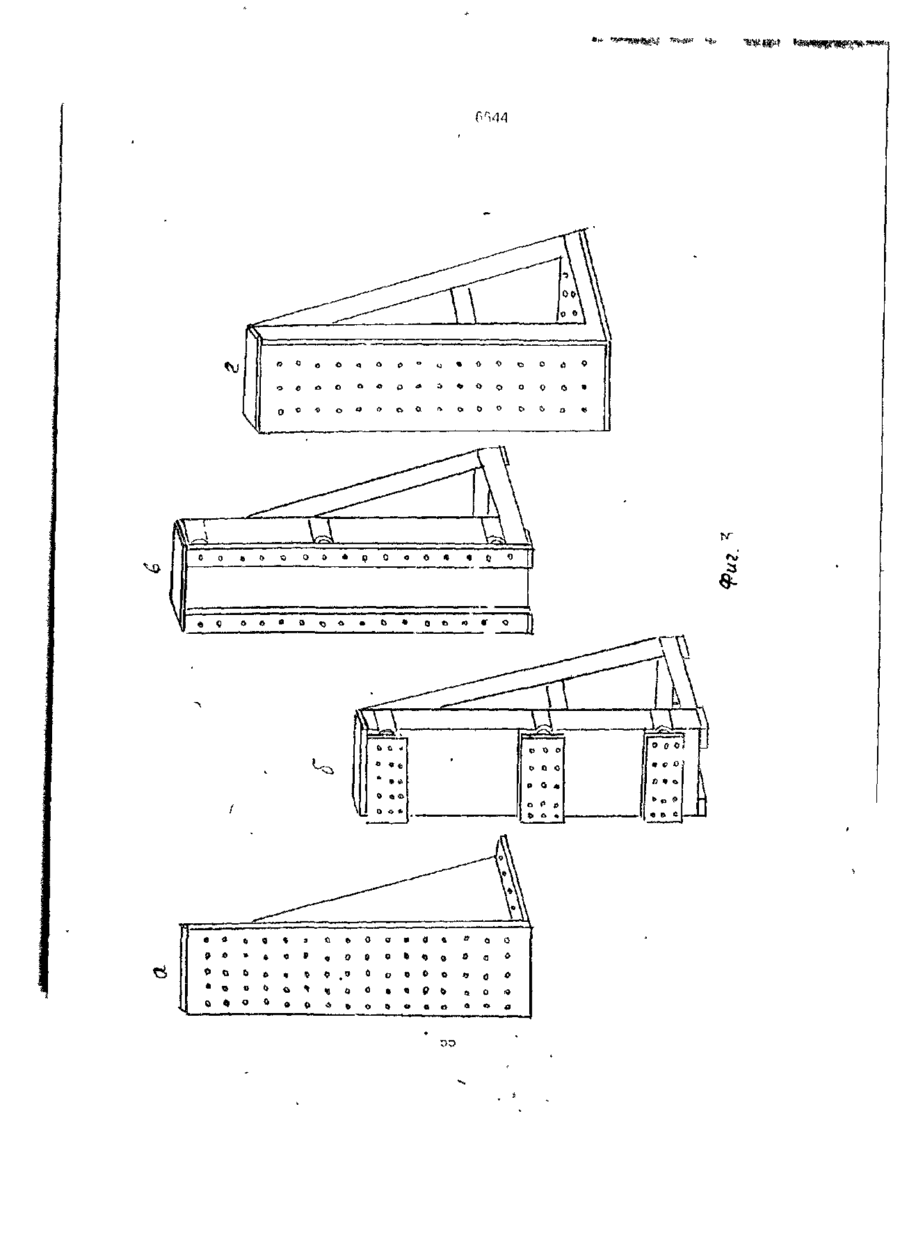

Координатный стенд для монтажа контрольной и сборе ІІІЗЙ оснастки балочной рамной и фермениой конструкции содержа щий координатную плиту с сеткой коорди натных отверстий и установленные на нее по координатным отверстиям взаимоувя данного шага угольники и фиксирующие эле менты, о т л и ч а ю щ и й с я тем что он снабжен верхней и нижней балками с уста новленными на них зажимными и фиксиру ющими элементами, при этом балки закреплены на угольниках посредством реперов. Цель достигается тем, что координатный стенд для монтажа контрольной и сборочной оснастки балочной, рамной и ферменной конструкции, содержащий координатную плиту т - к и координа ных отверстий и установлении . ее о координатным отверстиям взй-..' ' ЙЯ НН..ІГО шага угольники и фиксирующие ^пементы, снабжен верхней и нижней балками с установленными на них зажимными и фиксирующими элементами, при этом бллки закреплены на угольниках посредством реперов. На фиг. 1 изображены типовые схемы универсальных сборных приспособлений (оснастки) на координатной плите. На фиг. 2 - вариант выполнения универсального сборного приспособления балочной конструкции на бетонном координатном полу. На фиг. 3 а, б, в, г - разновидности универсальных координатных угольников. На фиг. 4 - разновидности фиксирующих и зажимных элементов. 6644 Координатный стенд для монтажа контрольной и сборочной оснастки балочной, рамной и ферменной конструкции содержит координатную плиту 1. На поверхности координатной плиты 1 фиг. 1 установлены универсальные элементы - угольники 2, 3, 4, призмы 5. Элементы 2, 3 и 4 несут на себе, соответственно, индивидуальные рубильники 6, фланцы 7, фиксаторы 8. фиг. 4 и ложементы 9 Призмыб-несут на себе индивидуальные лекала 10. фиксируемые штырями 11 и зажимные элементы 8, фиг. 4. На поверхности координатной плиты 1 фиг, 1 установлены универсальные элементу-угольники 2, 3,4 призмы 5, Элементы 2, 3 и 4 несут на себе, соответственно, индивидуальные рубильники 6, фланцы 7, фиксаторы 8 на фиг, 4 и ложементы 9 Призмы 5 несут на себе индивидуальные лекала 10, фиксируемые штырями 11 и зажимные элементы 8 фиг. 4. На поверхности бетонного координатного пола 12 фиг. 2, установлены универсальные угольники фиг. 3, которые несут на себе универсальные угольники 3, на которых зафиксированы верхняя и нижняя балки 13, при помощи репероо 14. Бапки 13 несут на себе индивидуальные рубильники 15. 5 10 15 20 25 Рабочее положение индивидуальных элементов 6, 7, 8. фиг. 4, 9, 10, 15, определя- 30 ющие форму и размеры собираемого узла или агрегата, определяются координатными отверстиями, выполненными из универсальных элементах 2, 3, 4 и монтажными отверстиями, выполненными на индивидуальных 35 элементах и взаимоувязанными между собой, заданными в трех геометрических, пло- 0 скостях. Для определения положения индивидуальных элементов приспособления, имею- 40 щих координаты не кратные шагу сетки кооодинэтных отверстий, приспособление снабжено с координатными отверстиями и пазами равного шага. Процесс сборки приспособления из универсальных и индивидуальных элементов состоит в следующем согласно схеме фиг. 1 на координатной плите 1, їжача/те устанав ливают универсальные координатные угольники 2, 3, А и фиксируют по отверстиям на координатных угольниках индивидуальные элементы - рубильники 6 и лекала 10 определяющие форму и размеры собираемого узла или эгреота самолета После установки всех элементов сборка узлов самолета осуществляется согласно техпроцессу. Пооко 1 ;чании техпроцесса элементы расфиксируют: индивидуальные элементы - рубильники 6, лекала 10 хранят до следующей сборки, а универсальные элементы - угольники 2,3 4 призмы 5 и др. Переустанавливают на координатной плите 1 для сборки других элементов и агрегатов самолета Использование координатного стенда для сборки непосредственно в нем узлов и агрегатов летательных аппаратов дешевле и проще, по сравнению, с изготовлением индивидуальных приспособлений для каждого узла или агрегата самолета. Переналаживаемые приспособления собранные на координатном стенде Могут применяться в опытном, индивидуальном и мелкосерийном производстве, частично, в массовом. Применение переналаживаемых приспособлений дли сборки узлов и агрегатов летательных аппаратов позволит сократить расходы на разработку конструкторской и технологической документации, трудовых и материальных затрат на изготовление каркасов приспособлений, сократить площади под сборку узлов и агрегатов самолета, а также площади под складские помещения в период между сериями. 9 0 0 е 0 в О а о » О Ь 4 о о « О О О р О I ъ О о 0 « в 0 0 0 0 Q 0 ь о о к о 0 С) ч л 0 о О О « 0 Л » * о а 0 0 а 0 9 0 D 0 о о 0 о * 0 в й а о 0 о -ф Фиг. V. А.Фатун Замовлений 637 Техред М.Моргентал Тираж re п .ГСП. кміа о бн т Коректор М Керецман . Львівська пл., 8 "Пате^^^одТз^^г^^^,
