Чотиривісний візок локомотива
Номер патенту: 66884
Опубліковано: 15.06.2004
Автори: Березін Василій Вітальович, Демішев Віталій Георгійович, Аведіков Юрій Васильович, Добринін Лев Костянтинович, Басов Геннадій Григорович, Найш Наум Мусійович
Формула / Реферат

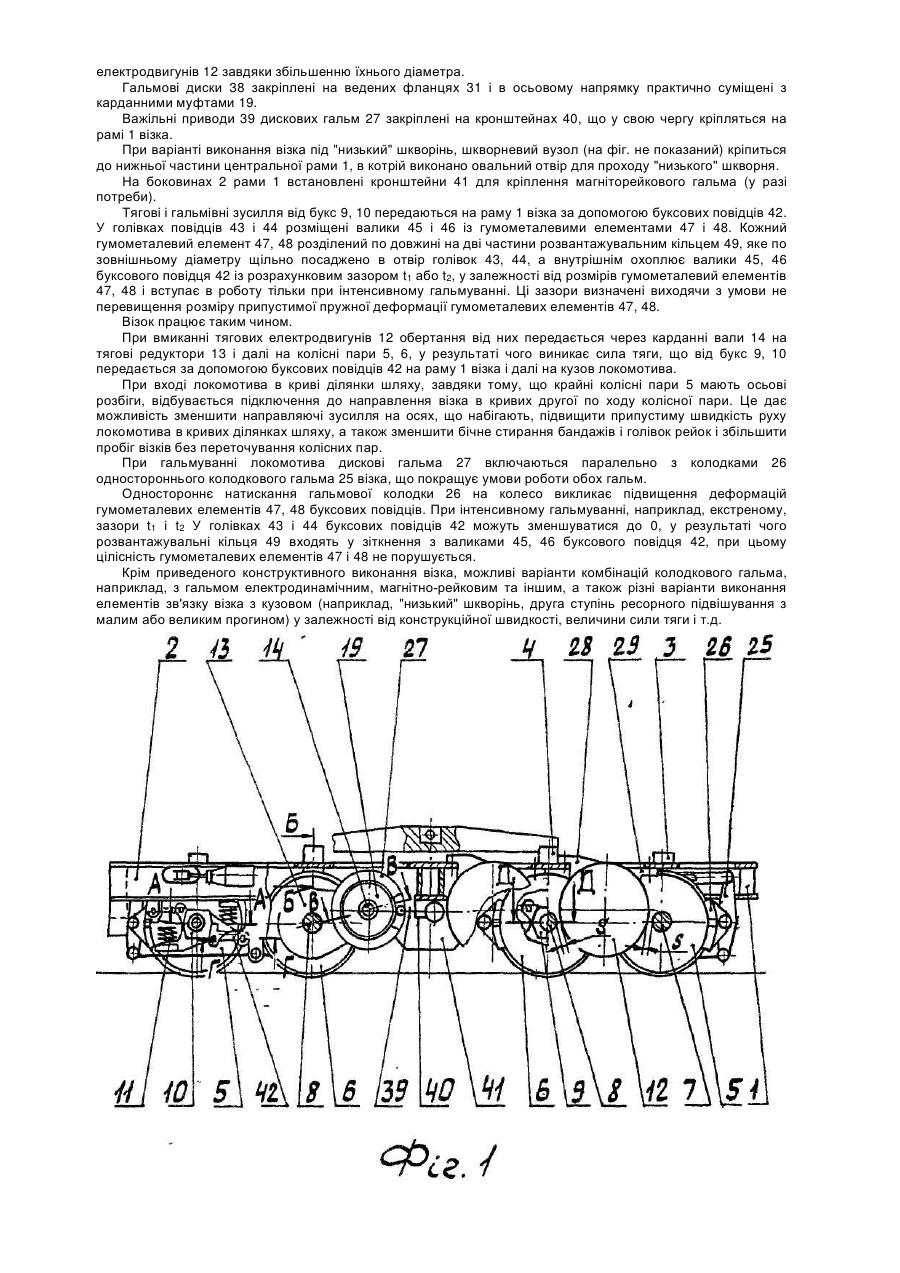

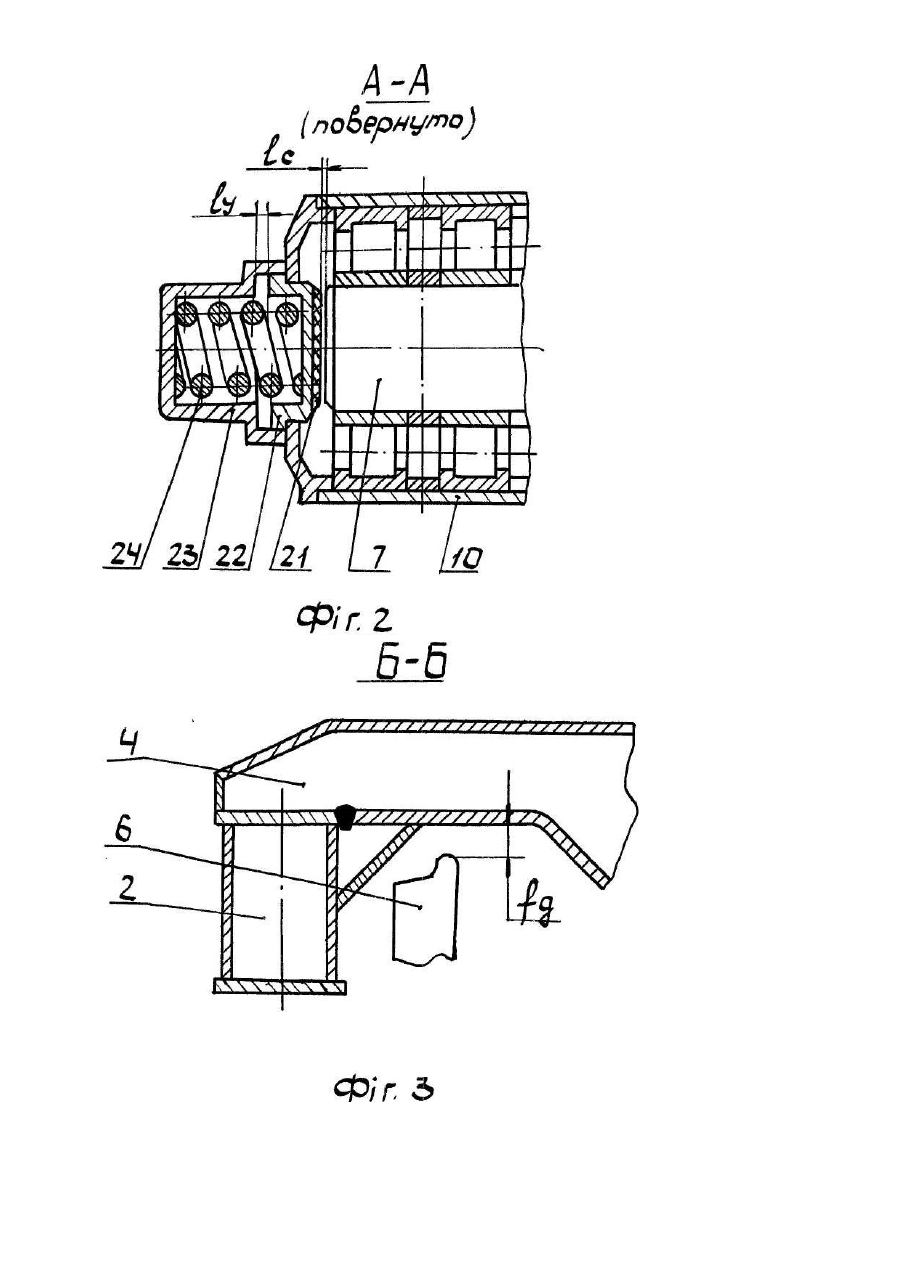

1. Чотиривісний візок локомотива, що містить жорстку раму з поперечними балками, чотири колісно-моторних блоки, що включають колісні пари з буксами, тягові електродвигуни, а також тягові редуктори з опорно-осьовою підвіскою, одностороннє колодкове гальмо, який відрізняється тим, що крайні колісні пари мають пружні і вільні осьові розбіги в сполученні з повідковими буксами, кожна крайня і прилягаюча до неї середня колісні пари зближені між собою і відстань між ними визначається обмеженням по взаємному дотиканню елементів колісно-моторних блоків, поперечні балки розташовані над віссю кожної колісної пари та містять вузли кріплення кронштейнів тягових електродвигунів, які розташовані симетрично відносно поперечної площини симетрії візка, мають опорно-рамну підвіску і зв'язані з тяговими редукторами за допомогою розташованих у порожнистих валах тягових електродвигунів карданних валів і карданних муфт, а кінці поперечних балок винесені на рівень гребенів бандажів колісних пар, гальмові колодки розміщені з зовнішніх сторін зближених колісних пар, при цьому колісні пари оснащені дисковим гальмом.
2. Чотиривісний візок локомотива за п. 1, який відрізняється тим, що сумарна поперечна жорсткість буксових повідців, що утримують кожну середню колісну пару при горизонтальних переміщеннях, у 2-3 рази перевищує поперечну жорсткість повідців, які утримують крайню колісну пару, при цьому в кожній головці буксового повідця встановлене розвантажувальне кільце, що по одному з діаметрів, наприклад зовнішньому, щільно посаджено в отвір головки повідця, а по іншому, внутрішньому, діаметру охоплює валик буксового повідця з розрахунковим зазором, що визначений, виходячи з умови неперевищення розміру припустимою пружної деформації гумометалевих елементів.

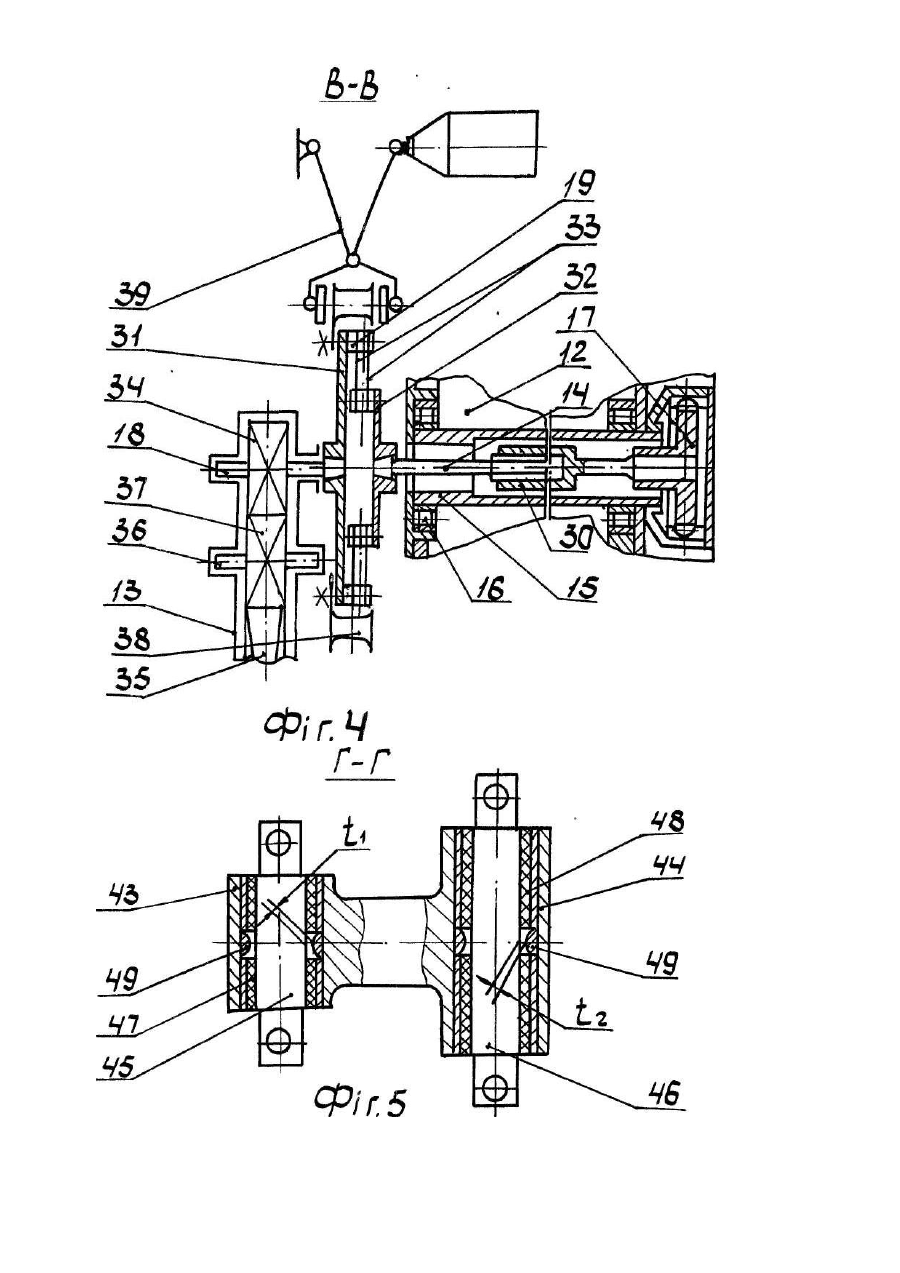

3. Чотиривісний візок локомотива за п. 1, який відрізняється тим, що гальмові диски суміщені з веденими фланцями карданних муфт, які установлені на валах ведучих шестерень тягових редукторів.
Додаткова інформація
Назва патенту англійськоюFour-axle locomotive bogie
Автори англійськоюAvedikov Yurii Vasyliovych, Basov Hennadii Hryhorovych, Naish Naum Musiiovych
Назва патенту російськоюЧетырехосная тележка локомотива
Автори російськоюАведиков Юрий Васильевич, Басов Геннадий Григорьевич, Найш Наум Моисеевич
МПК / Мітки
МПК: B61F 3/00
Мітки: візок, локомотива, чотиривісний
