Брагоректифікаційна установка

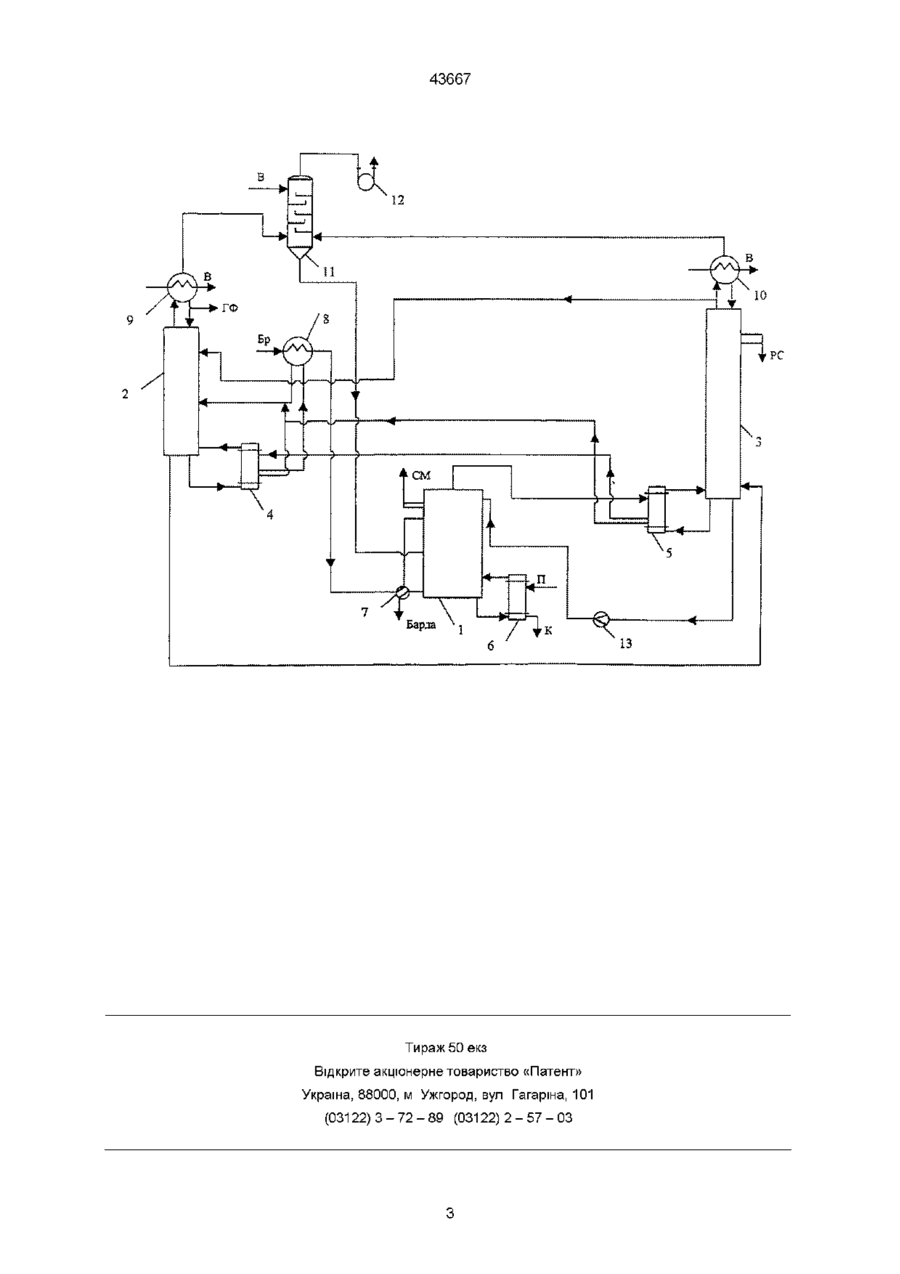

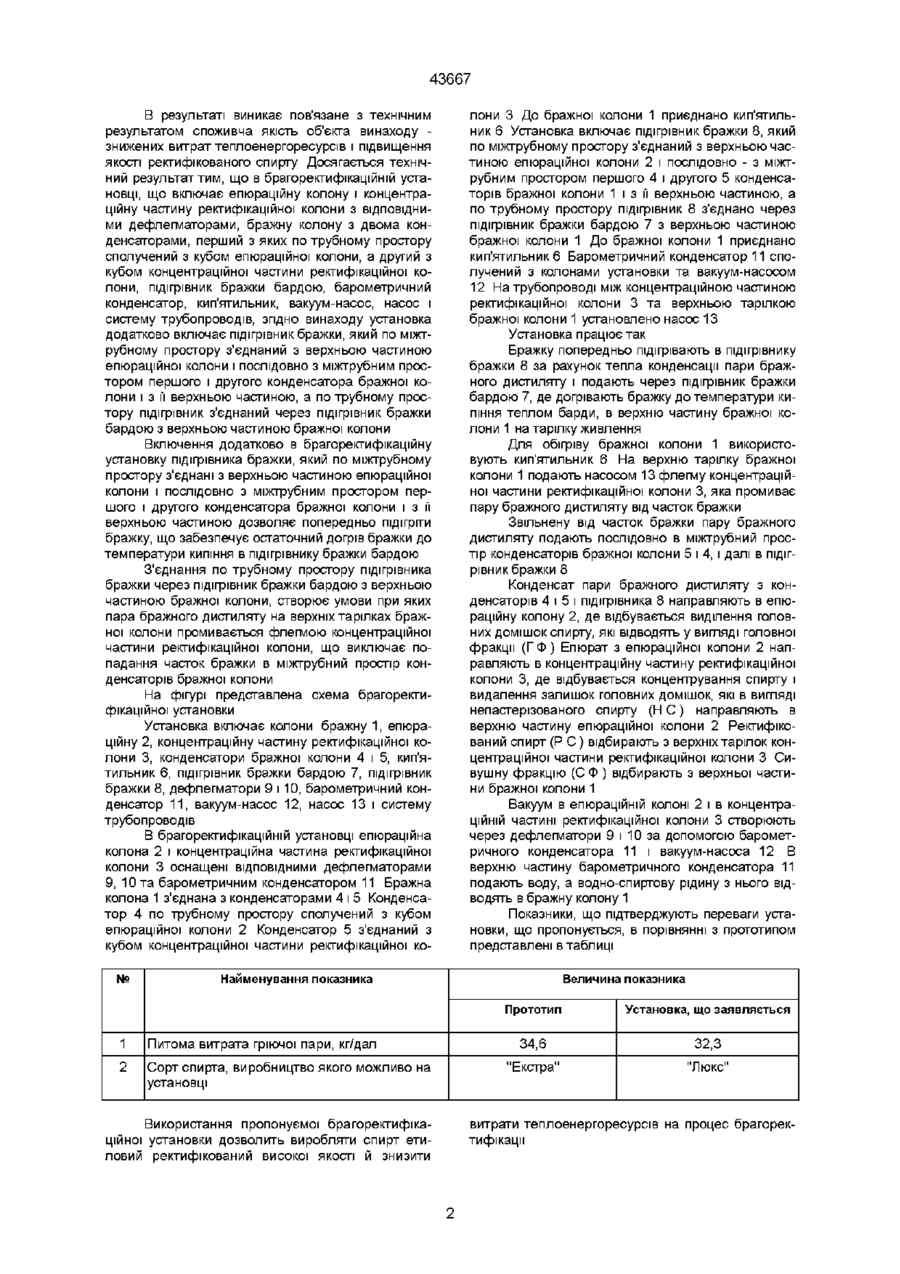

Брагоректифікаційна установка, що включає епюраційну колону і концентраційну частину рек тифікаційної колони з ВІДПОВІДНИМИ дефлегматорами, бражну колону з двома конденсаторами, перший з яких по трубному простору сполучений з кубом епюраційної колони, а другий з кубом концентраційної частини ректифікаційної колони, підігрівник бражки бардою, барометричний конденсатор, кип'ятильник, вакуум-насос, насос і систему трубопроводів, яка відрізняється тим, що установка додатково включає підігрівник бражки, який по міжтрубному простору з'єднаний з верхньою частиною епюраційної колони і послідовно з міжтрубним простором першого і другого конденсатора бражної колони і з її верхньою частиною, а по трубному простору підігрівник з'єднаний через підігрівник бражки бардою з верхньою частиною бражної колони Винахід відноситься до спиртової промисловості, точніше до брагоректифікаційних установок Відома брагоректифікаційна установка для виробництва ректифікованого спирту, що включає епюраційну і концентраційну частину ректифікаційної колони з дефлегматорами і конденсаторами, бражну колону і підігрівники бражки (Цыганков П С Ректификационные установки спиртовой промышленности - М «Легкая и пищевая промышленность», 1984, с 45-46) Така брагоректифікаційна установка відрізняється низькою якістю ректифікованого спирту Найбільш близькою до технічного рішення, що заявляється, по технічній сутності і досягаемому результату є брагоректифікаційна установка для одержання ректифікованого спирту, що включає епюраційну колону і концентраційну частину ректифікаційної колони з дефлегматорами і конденсаторами, бражну колону з двома конденсаторами, один з яких по трубному простору з'єднані кубовою частиною епюраційної колони, а другий з нижньою зоною концентраційної частини ректифікаційної колони, підігрівник бражки, барометричний конденсатор, вакуум-насос і систему трубопроводів (АС СССР № 1120017 Брагоректифікаційная установка для получения ректифікованого спирта, Б И №39, 1984) Однак, підігрів бражки тільки теплом барди недостатній для її догріву до температури кипіння Тому для догріву бражки до температури кипіння безпосередньо в бражній колоні, витрачається додаткова КІЛЬКІСТЬ гріючої пари Крім того, пара бражного дистиляту безперешкодно уносить частки бражки Попадання часток бражки, в тому числі і дріжджів, в міжтрубний простір конденсаторів призводить до погіршення якості ректифікованого спирту Причиною, що перешкоджає зниженню витрат теплоенергоресурсів і підвищенню якості ректифікованого спирту, є підігрів бражки тільки теплом барди і безперешкодне попадання часток бражки в міжтрубний простір конденсаторів бражної колони В основу винаходу поставлена задача удосконалення брагоректифікаційної установки, шляхом и оснащення додатковим пристроєм і введенням нового взаємозв'язку конструктивних елементів установки Технічний результат, що забезпечується реалізацією винаходу, що пропонується, заключається в тому, що бражку попередньо підігрівають теплом пари бражного дистиляту, а пару бражного дистиляту промивають на верхніх тарілках бражної колони флегмою концентраційної частини ректифікаційної колони ю (О (О со 43667 В результаті виникає пов'язане з технічним результатом споживча якість об'єкта винаходу знижених витрат теплоенергоресурсів і підвищення якості ректифікованого спирту Досягається технічний результат тим, що в брагоректифікаційній установці, що включає епюраційну колону і концентраційну частину ректифікаційної колони з ВІДПОВІДНИМИ дефлегматорами, бражну колону з двома конденсаторами, перший з яких по трубному простору сполучений з кубом епюраційної колони, а другий з кубом концентраційної частини ректифікаційної колони, підігрівник бражки бардою, барометричний конденсатор, кип'ятильник, вакуум-насос, насос і систему трубопроводів, згідно винаходу установка додатково включає підігрівник бражки, який по міжтрубному простору з'єднаний з верхньою частиною епюраційної колони і послідовно з міжтрубним простором першого і другого конденсатора бражної колони і з її верхньою частиною, а по трубному простору підігрівник з'єднаний через підігрівник бражки бардою з верхньою частиною бражної колони Включення додатково в брагоректифікаційну установку підігрівника бражки, який по міжтрубному простору з'єднані з верхньою частиною епюраційної колони і послідовно з міжтрубним простором першого і другого конденсатора бражної колони і з її верхньою частиною дозволяє попередньо підігріти бражку, що забезпечує остаточний догрів бражки до температури кипіння в підігрівнику бражки бардою З'єднання по трубному простору підігрівника бражки через підігрівник бражки бардою з верхньою частиною бражної колони, створює умови при яких пара бражного дистиляту на верхніх тарілках бражної колони промивається флегмою концентраційної частини ректифікаційної колони, що виключає попадання часток бражки в міжтрубний простір конденсаторів бражної колони На фігурі представлена схема брагоректифікаційної установки Установка включає колони бражну 1, епюраційну 2, концентраційну частину ректифікаційної колони 3, конденсатори бражної колони 4 і 5, кип'ятильник 6, підігрівник бражки бардою 7, підігрівник бражки 8, дефлегматори 9 і 10, барометричний конденсатор 11, вакуум-насос 12, насос 13 і систему трубопроводів В брагоректифікаційній установці епюраційна колона 2 і концентраційна частина ректифікаційної колони 3 оснащені ВІДПОВІДНИМИ дефлегматорами 9, Ю т а барометричним конденсатором 11 Бражна колона 1 з'єднана з конденсаторами 4 і 5 Конденсатор 4 по трубному простору сполучений з кубом епюраційної колони 2 Конденсатор 5 з'єднаний з кубом концентраційної частини ректифікаційної ко№ лони 3 До бражної колони 1 приєднано кип'ятильник 6 Установка включає підігрівник бражки 8, який по міжтрубному простору з'єднаний з верхньою частиною епюраційної колони 2 і послідовно - з міжтрубним простором першого 4 і другого 5 конденсаторів бражної колони 1 і з м верхньою частиною, а по трубному простору підігрівник 8 з'єднано через підігрівник бражки бардою 7 з верхньою частиною бражної колони 1 До бражної колони 1 приєднано кип'ятильник 6 Барометричний конденсатор 11 сполучений з колонами установки та вакуум-насосом 12 На трубопроводі між концентраційною частиною ректифікаційної колони 3 та верхньою тарілкою бражної колони 1 установлено насос 13 Установка працює так Бражку попередньо підігрівають в підігрівнику бражки 8 за рахунок тепла конденсації пари бражного дистиляту і подають через підігрівник бражки бардою 7, де догрівають бражку до температури кипіння теплом барди, в верхню частину бражної колони 1 на тарілку живлення Для обігріву бражної колони 1 використовують кип'ятильник 6 На верхню тарілку бражної колони 1 подають насосом 13 флегму концентраційної частини ректифікаційної колони 3, яка промиває пару бражного дистиляту від часток бражки Звільнену від часток бражки пару бражного дистиляту подають послідовно в міжтрубний простір конденсаторів бражної колони 5 і 4, і далі в підігрівник бражки 8 Конденсат пари бражного дистиляту з конденсаторів 4 і 5 і підігрівника 8 направляють в епюраційну колону 2, де відбувається виділення головних домішок спирту, які відводять у вигляді головної фракції (ГФ) Епюрат з епюраційної колони 2 направляють в концентраційну частину ректифікаційної колони 3, де відбувається концентрування спирту і видалення залишок головних домішок, які в вигляді н en acre р і зова ного спирту (Н С ) направляють в верхню частину епюраційної колони 2 Ректифікований спирт (Р С) відбирають з верхніх тарілок концентраційної частини ректифікаційної колони 3 Сивушну фракцію (С Ф ) відбирають з верхньої частини бражної колони 1 Вакуум в епюраційній колоні 2 і в концентраційній частині ректифікаційної колони 3 створюють через дефлегматори 9 і 10 за допомогою барометричного конденсатора 11 і вакуум-насоса 12 В верхню частину барометричного конденсатора 11 подають воду, а водно-спиртову рідину з нього відводять в бражну колону 1 Показники, що підтверджують переваги установки, що пропонується, в порівнянні з прототипом представлені в таблиці Найменування показника Величина показника Прототип 1 Питома витрата гріючої пари, кг/дал 2 Сорт спирта, виробництво якого можливо на установці Використання пропонуємої брагоректифікаційної установки дозволить виробляти спирт етиловий ректифікований високої якості й знизити Установка, що заявляється 34,6 32,3 "Екстра" "Люкс" витрати теплоенергоресурсів на процес брагоректифікацм 43667 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
