Коток зубчато-кільчатий

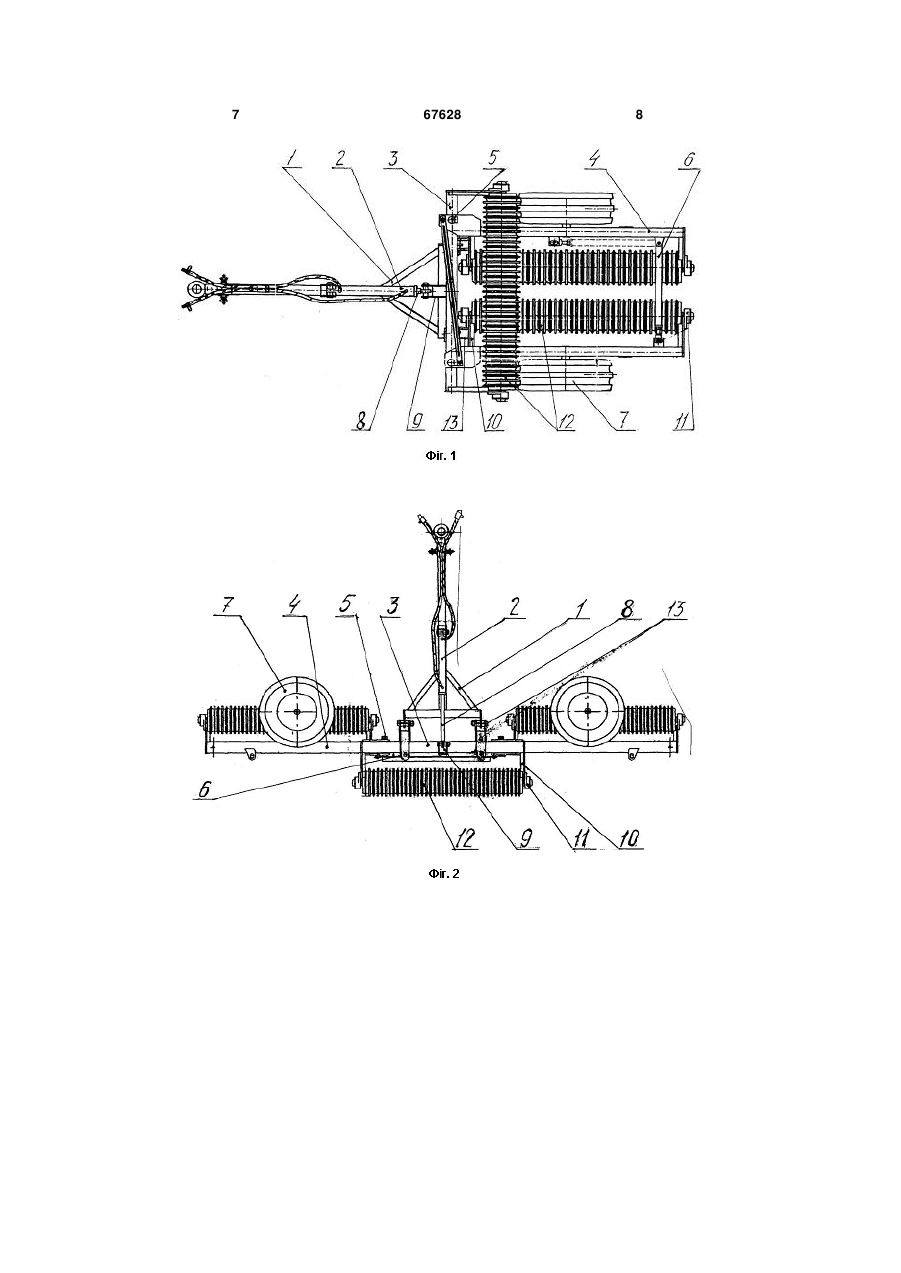

1. Зубчато-кільчатий коток, що складається з трьох робочих ланок з робочими змінними органами, причепа, опорно-ходових коліс, гідроциліндра з гідротрасою, та в якому шарнірно приєднана до причепа середня робоча ланка, а крайні робочі ланки шарнірно приєднані до середньої робочої ланки і всі три ланки виконані зворотними відносно їх поздовжньої осі, до яких за допомогою нерухо 3 Другим суттєвим недоліком конструкції відомого котка є те, що у нерухомих кронштейнах поздовжніх і поперечних ланок, які утримують підшипникові вузли, а це приводить до виникнення додаткових осередків значних динамічних напружень на вказані вузли, швидку, наростаючу деформацію отворів та загалом кронштейнів і нетривалий ресурс роботи саме підшипників. Зазначене вимагає застосування конструкційних матеріалів з підвищеними механічними властивостями, підшипників важкої серії, що в свою чергу, збільшує витрати на виробництво, обслуговування котка в цілому, підвищує його вартість. Отже, відомий коток, із-за невдосконаленості його конструкції є неекономічним за використанням для обробки широкого спектра типів ґрунтів спільно або окремо з іншим сільськогосподарським обладнанням. В основу корисної моделі поставлена задача удосконалення і спрощення конструкції котка зубчато-кільчатого, розширення технологічних можливостей, підвищення надійності роботи та якості обробки ґрунту з одночасним зниженням ваги та вартості як самого котка, так і його експлуатації шляхом виключення з неї осередків додаткових динамічних напружень, використанні змінних елементів робочих органів прогресивної конструкції, встановлення на поперечній балці обмежуючих упорів, які забезпечують положення крайніх ланок під кутом не менше 92° відносно середньої, у транспортному стані котка. Поставлена задача вирішується тим, що коток, що складається з трьох робочих ланок з робочими змінними органами, прогресивної конструкції, причепа, гідроциліндра з гідротрасою, та в якому шарнірно приєднана до причепа середня робоча ланка, а крайні робочі ланки шарнірно приєднані до середньої робочої ланки, згідно з корисною моделлю, всі три ланки котка виконані зворотними відносно їх поздовжньої осі, до яких за допомогою нерухомих, суцільних кронштейнів, прикріплені змінні робочі органи середнього діаметра, які виконані повністю ливарним способом і, крім того, на середній балці, конструктивно, суцільно з вантажопід'ємними сергами, жорстко прикріплені обмежуючі упори, на які опираються крайні ланки, утворюючи кут не менше 92°, відносно середньої ланки, у транспортному стані котка, причому балки ланок, згідно з корисною моделлю, виконані полегшеними, а на елементах конструкції останнього виконана полегшуюча, помірна перфорація. Завдяки наявності у конструкції котка, зубчатокільчатих змінних елементів, середнього діаметра, робочих органів, виконаних повністю ливарним способом, який забезпечує підвищену поверхневу міцність литва, чим досягається збільшення стійкості до зношування поверхонь, які взаємно дотикаються, ресурсу їх роботи та зниження трудомісткості під час їх виготовлення і складання котка в цілому. Завдяки тому, що на балці середньої ланки встановлені обмежуючі упори, забезпечується надійний і швидкий перевод робочих ланок котка з транспортного в робоче положення. Завдяки виконанню балок робочих ланок порожнистими, з набору тонких, розташованих коаксіально, аналогіч 67628 4 них профілів, жорстко з'єднаних, з забезпеченням взаємної між ними адгезії, з наступною помірною перфорацією, досягається зменшення розмірів їх перерізу і відповідно ваги, при цьому міцність та пружність щонайменше зберігається. Завдяки наявності додаткової комплектації котка чохлами-ущільнювачами ґрунту, виконаними на зразок чохлів, з планок, з'єднаних (подібно шарнірно-гусенічних траків), досягається розширення його технологічних можливостей обробки ґрунтів. Наведені ознаки та обґрунтування в сукупності дозволяють вважати запропоновану конструкцію котка зубчато-кільчатого надійною, високо економічною. за повною вартістю, враховуючи низьку матеріалоємність, простою, надійною та уніфікованою за використанням на різних типах ґрунтів, спільно або окремо з широким спектром сільськогосподарської техніки. Суть корисної моделі пояснюється кресленнями, на яких зображено наступне: Фіг. 1 - конструкція запропонованого зубчато-кільчатого котка в транспортному стані, вигляд в плані; Фіг. 2 - те ж саме, в робочому стані; Фіг. 3 - ділянка середньої балки, вигляд в плані; Фіг. 4 - зразок конструкції балок; Фіг. 5 - зразок конструкції чохлівущільнювачів. Фіг. 6 - ділянка середньої балки, фронтальний вигляд. Запропонований коток зубчато-кільчатий має причіп 1, на якому розташований гідроциліндр 2 з гідротрасою двобічної дії і складається з трьох робочих ланок 4, які приєднані до середньої поперечної балки 3 за допомогою зворотних шарнірів 5 та у транспортному стані поєднані між собою за допомогою змінної стяжки 6 та підтримуються над поверхнею поля за допомогою ходових коліс 7, які прикріплені до повздовжніх крайніх ланок 4. Шарніри 5 технічно виконані у вигляді вертикальних втулок та пальців, і забезпечують зворот поздовжніх крайніх ланок 4 у горизонтальній площині. Шток 8, гідроциліндра 2 з'єднаний з середньою поперечною ланкою 3 за допомогою кронштейна 9, який жорстко прикріплений, наприклад приварений до середньої поперечної балки 3. На середній поперечній ланці 3 та на двох поздовжніх крайніх ланках 4, за допомогою нерухомих кронштейнів 10, через підшипникові вузли 11 закріплені батареї робочих органів 12 середнього діаметра, а на балці середньої ланки жорстко, заодно з вантажопід'ємними сергами, жорстко прикріплені обмежуючі упори 13, що гарантує надійний перевод котка з транспортного положення в робоче. Підшипникові вузли 11 виконані на рівні техніки (стандартними), що спрощує конструкцію котка зубчато-кільчатого та знижує його трудомісткість і вартість. Середня поперечна ланка 3 та обидві поздовжні крайні ланки 4 виконані у вигляді порожнистих балок 14 з набору тонких аналогічних профілів 15, жорстко з'єднаних, наприклад силою вибуху або інше, це дозволяє зменшити розмір перерізу балок 14 і при наявності помірної перфорації додатково зменшити їх вагу. Комплект змінних елементів робочих органів містить додаткову кількість чохлів-ущільнювачів 5 16, виконаних, наприклад з планок 17, з'єднаних шарнірно, з роз'єднувальним стиком, що надає можливість без демонтажу робочих органів розширити їх технологічні можливості. Подальша суть корисної моделі пояснюється спільно з принципом роботи запропонованого зубчато-кільчатого котка. Для використання прикріпленого до транспортного засобу зубчато-кільчатого котка потрібно попередньо перевести його з транспортного положення в робоче, що здійснюється таким чином. Спочатку демонтується стяжка 6, яка утримувала консольні кінці поздовжніх крайніх ланок 4. Потім при рушенні транспортного засобу заднім рухом, поздовжні крайні ланки 4 розходяться одна від другої (повертаючись, розкручуються) у горизонтальній площині навкруги поворотних шарнірів 5 і займають стан, перпендикулярний напрямку транспортного засобу, в одній лінії з поперечною ланкою 3. Далі за допомогою гідроциліндра 2 шляхом висування його штока 8 через жорсткий кронштейн 9 всі три ланки повертають на 90° відносно їх поздовжньої осі, а це відбувається завдяки тому, що шарніри 13, виконані технічно у вигляді втулок та пальців, тобто через ці шарніри 13 поздовжні крайні ланки 4 обертаються спільно з поперечною ланкою 3. При цьому всі батареї робочих органів 12 опираються на ґрунт, а опорно-ходові колеса 7 піднімаються над ґрунтом та займають горизонтальне положення. В такому стані (робочому) зубчато-кільчатий коток виконує технологічний процес, який полягає в тому, що при перекочуванні робочих органів 12 всіх ланок по поверхні поля, внаслідок чого вирівнюється мікрорельєф, подрібнюються грудки і ущільнюється ґрунт, що сприяє зберіганню і підтяганню вологи до насіння. Запропонована конструкція котка дозволяє використовувати робочі органи 12 середнього діаметра, що важливо при обробці важких і зволожених ґрунтів. Переведення запропонованого котка з робочого стану у транспортний здійснюється всуванням штока 8 у гідроциліндр 2 за рахунок подачі з гідросистеми робочої рідини під тиском в надпоршневий простір гідроциліндра 2, в результаті чого всі три ланки разом повертають назад на 90° відносно поздовжньої осі всіх ланок. При цьому всі батареї робочих органів 12 піднімаються догори і займають горизонтальне положення, а опорно-ходові колеса 7 опускаються на ґрунт, займають вертикальне положення, і вся конструкція (з трьох ланок) спирається на них. При прокочуванні транспортного засобу вперед поздовжні крайні ланки 4 зводяться одна до одної (повертаються, розкручуються) у горизонтальній площині навкруги поворотних 67628 6 шарнірів 5, 13 і займають транспортний стан, поздовжній напрямку руху транспортного засобу. В завершення надягається стяжка 6, що утримує консольно кінці поздовжніхкрайніх ланок 4. Суттєва відмінність запропонованого зубчатокільчатого котка у порівнянні з найближчим аналогом полягає в тому, що конструкція передбачає наявність в його батареях змінних робочих органів 12 середнього діаметра з підвищеною зношувальною стійкістю та зменшеною трудомісткістю, що дозволяє збільшити їх ресурс роботи і знизити собівартість виробництва, використання додаткового комплекту шарнірних, мобільно-змінних чохлів-ущільнювачів, полегшених балок з багатошарової конструкції, а також вилучення додаткових динамічних напруженостей в нерухомих кронштейнах 10 та конструктивне покращення їх міцності. Перелічені відмінності у сукупності дозволяють компенсувати нерівності поверхні поля, навіть з важким ґрунтом, раціонально регулювати навантаження на ґрунт та транспортний засіб, забезпечити надійну і довгострокову роботу робочих органів з одночасним зниженням ваги й вартості котка. Жоден з відомих котків очевидно не може володіти наведеними властивостями. До технічних переваг запропонованого технічного рішення, у порівнянні з найближчим аналогом, можна віднести наступне: - розширення технологічних можливостей за рахунок підвищеної стійкості робочих органів в період експлуатації; - розширення технологічних можливостей за рахунок оснащення котка комплектом чохлівущільнювачів, спроможності виконання робіт, в тому числі на важких ґрунтах; - підвищення ресурсу роботи котка за рахунок збільшення стійкості його робочих органів та відсутність додаткових осередків динамічних напруженостей в конструкціях; - зниження ваги котка за рахунок використання достатньо жорстких полегшених балок нової конструкції; - підвищення якості обробки ґрунту за рахунок збільшення номенклатури змінних робочих органів; Економічний ефект від використання корисної моделі у порівнянні з використанням найближчого аналога отримують за рахунок зниження вартості зубчато-кільчатого котка та експлуатаційних витрат (обслуговування, ремонт та пального). Соціальний ефект від використання корисної моделі у порівнянні з використанням найближчого аналога отримують за рахунок підвищення врожайності сільськогосподарських культур в наслідок підвищення якості обробітку ґрунту на полях. 7 67628 8 9 67628 10 11 67628 12 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
