Декоративний конвектор

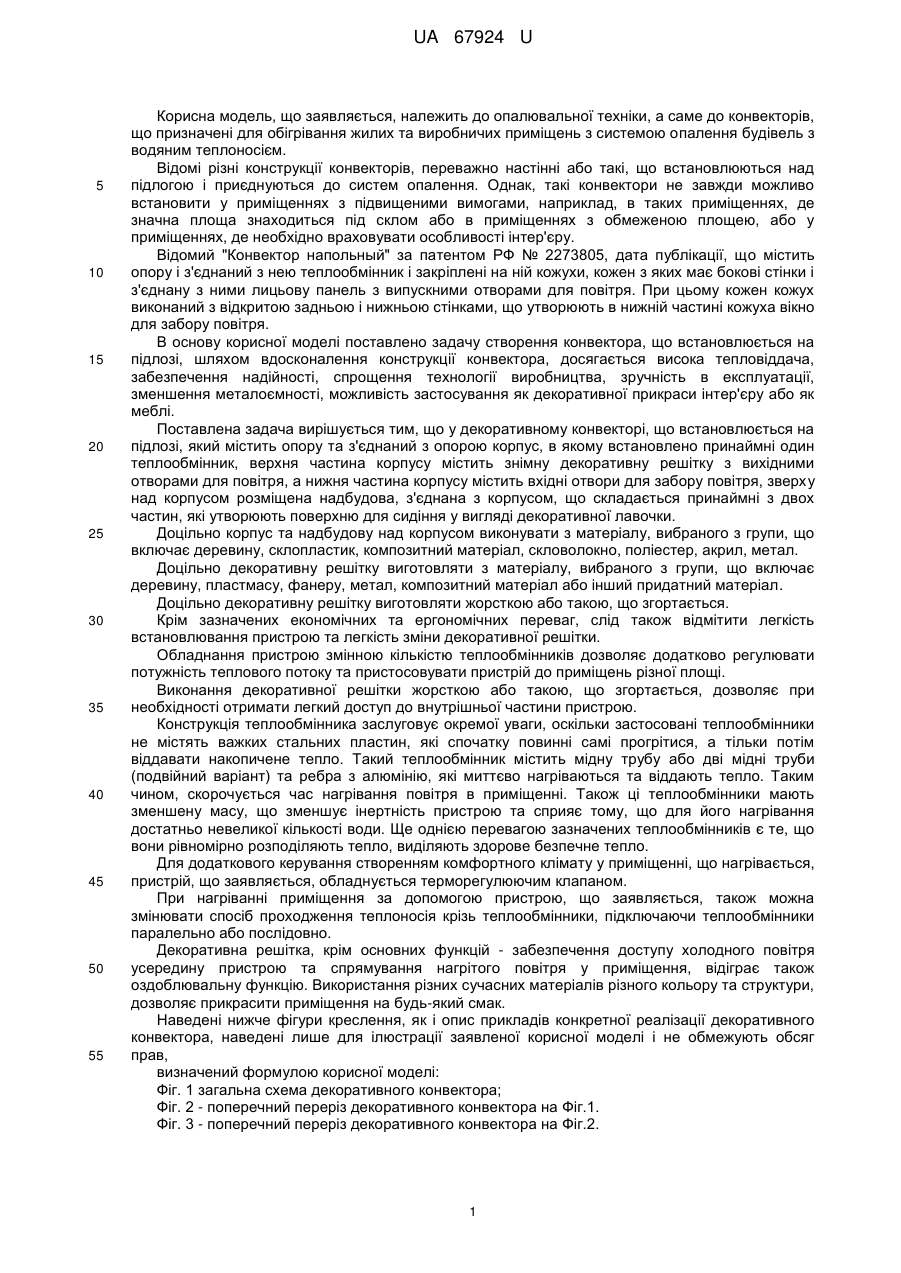

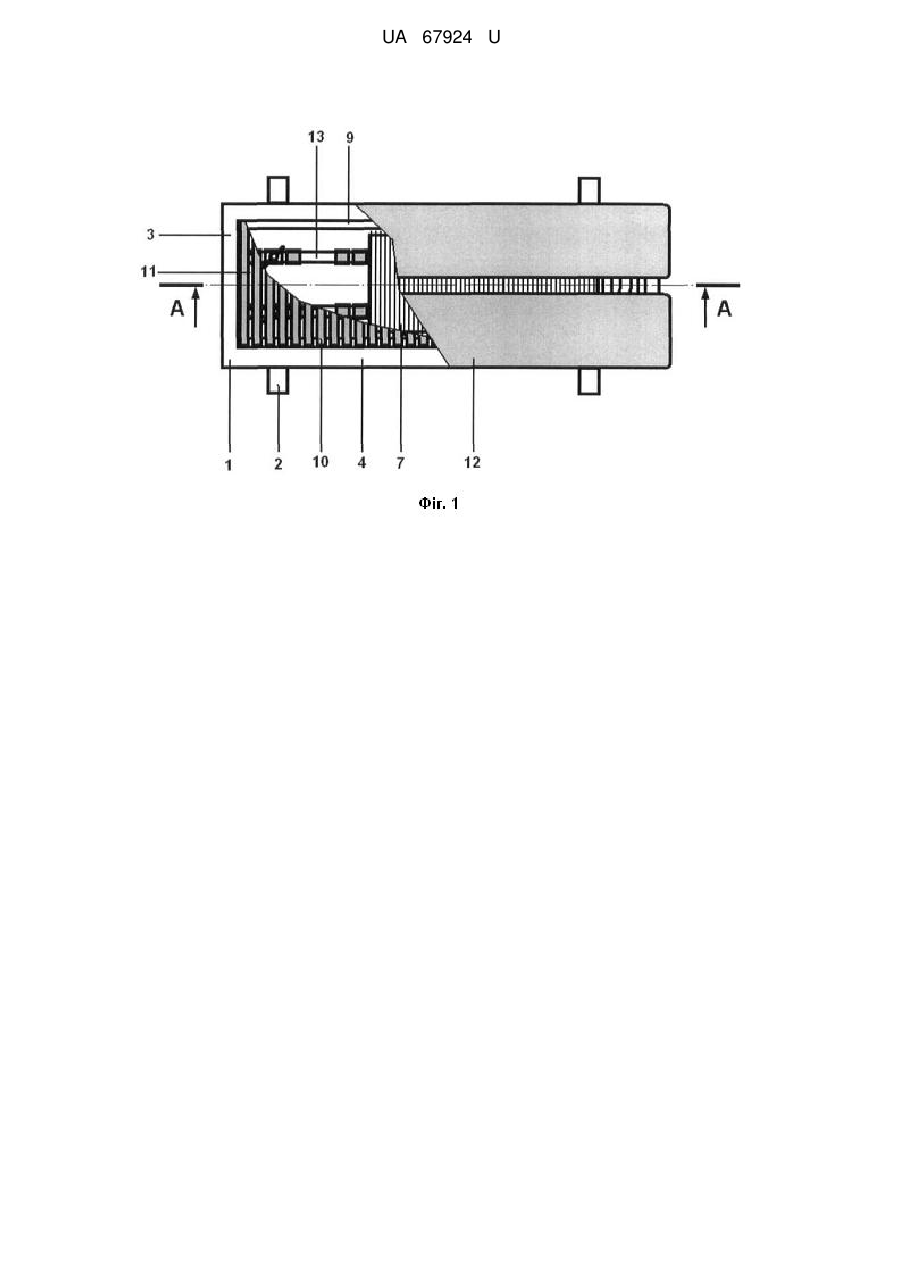

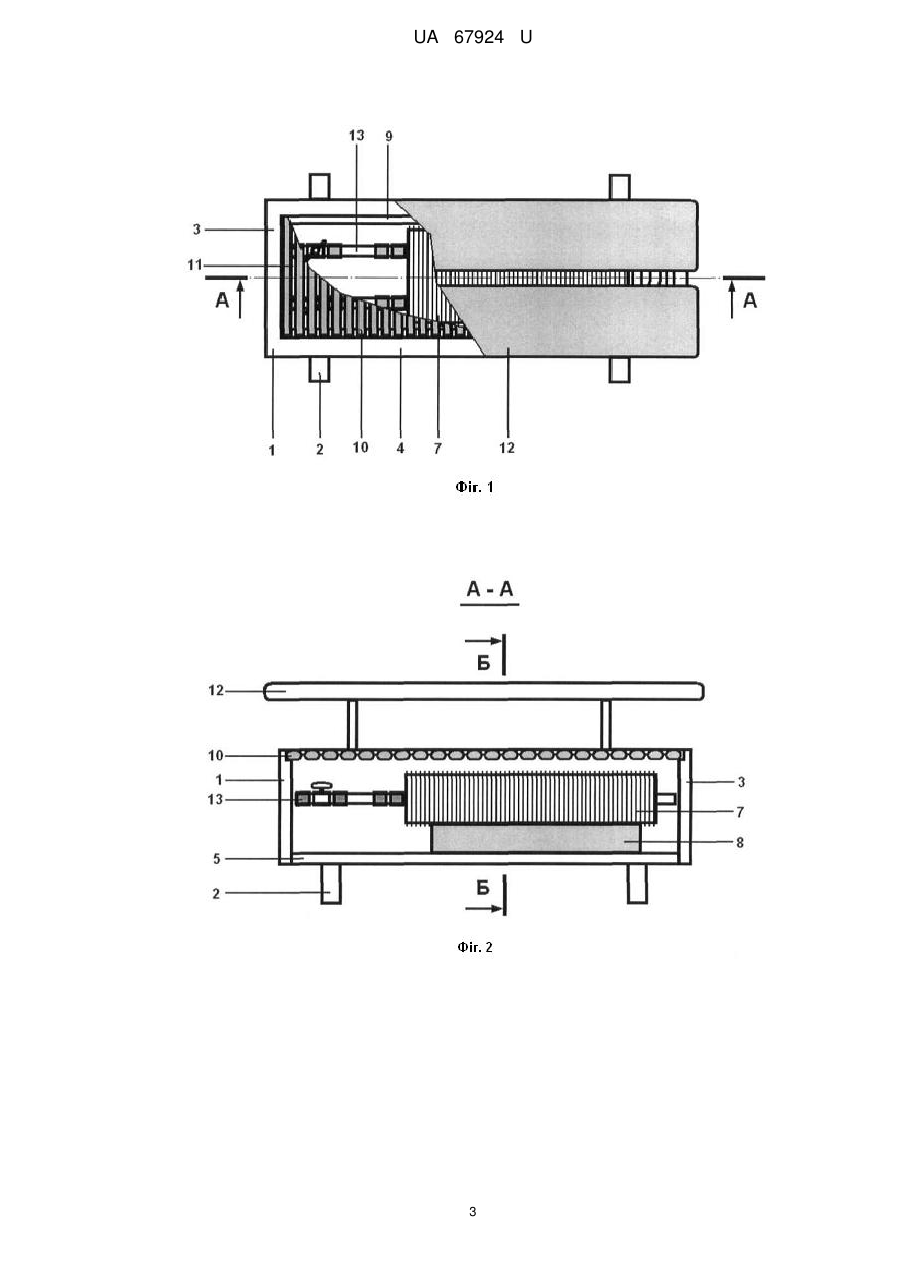

Реферат: Декоративний конвектор, що встановлюється на підлозі, містить опору та з'єднаний з опорою корпус. В корпусі встановлено принаймні один теплообмінник. Верхня частина корпусу містить знімну декоративну решітку з вихідними отворами для повітря. Нижня частина корпусу містить вхідні отвори для забору повітря. Зверху над корпусом розміщена надбудова, з'єднана з корпусом, що складається принаймні з двох частин, які утворюють поверхню для сидіння у вигляді декоративної лавочки. UA 67924 U (12) UA 67924 U UA 67924 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до опалювальної техніки, а саме до конвекторів, що призначені для обігрівання жилих та виробничих приміщень з системою опалення будівель з водяним теплоносієм. Відомі різні конструкції конвекторів, переважно настінні або такі, що встановлюються над підлогою і приєднуються до систем опалення. Однак, такі конвектори не завжди можливо встановити у приміщеннях з підвищеними вимогами, наприклад, в таких приміщеннях, де значна площа знаходиться під склом або в приміщеннях з обмеженою площею, або у приміщеннях, де необхідно враховувати особливості інтер'єру. Відомий "Конвектор напольный" за патентом РФ № 2273805, дата публікації, що містить опору і з'єднаний з нею теплообмінник і закріплені на ній кожухи, кожен з яких має бокові стінки і з'єднану з ними лицьову панель з випускними отворами для повітря. При цьому кожен кожух виконаний з відкритою задньою і нижньою стінками, що утворюють в нижній частині кожуха вікно для забору повітря. В основу корисної моделі поставлено задачу створення конвектора, що встановлюється на підлозі, шляхом вдосконалення конструкції конвектора, досягається висока тепловіддача, забезпечення надійності, спрощення технології виробництва, зручність в експлуатації, зменшення металоємності, можливість застосування як декоративної прикраси інтер'єру або як меблі. Поставлена задача вирішується тим, що у декоративному конвекторі, що встановлюється на підлозі, який містить опору та з'єднаний з опорою корпус, в якому встановлено принаймні один теплообмінник, верхня частина корпусу містить знімну декоративну решітку з вихідними отворами для повітря, а нижня частина корпусу містить вхідні отвори для забору повітря, зверху над корпусом розміщена надбудова, з'єднана з корпусом, що складається принаймні з двох частин, які утворюють поверхню для сидіння у вигляді декоративної лавочки. Доцільно корпус та надбудову над корпусом виконувати з матеріалу, вибраного з групи, що включає деревину, склопластик, композитний матеріал, скловолокно, поліестер, акрил, метал. Доцільно декоративну решітку виготовляти з матеріалу, вибраного з групи, що включає деревину, пластмасу, фанеру, метал, композитний матеріал або інший придатний матеріал. Доцільно декоративну решітку виготовляти жорсткою або такою, що згортається. Крім зазначених економічних та ергономічних переваг, слід також відмітити легкість встановлювання пристрою та легкість зміни декоративної решітки. Обладнання пристрою змінною кількістю теплообмінників дозволяє додатково регулювати потужність теплового потоку та пристосовувати пристрій до приміщень різної площі. Виконання декоративної решітки жорсткою або такою, що згортається, дозволяє при необхідності отримати легкий доступ до внутрішньої частини пристрою. Конструкція теплообмінника заслуговує окремої уваги, оскільки застосовані теплообмінники не містять важких стальних пластин, які спочатку повинні самі прогрітися, а тільки потім віддавати накопичене тепло. Такий теплообмінник містить мідну трубу або дві мідні труби (подвійний варіант) та ребра з алюмінію, які миттєво нагріваються та віддають тепло. Таким чином, скорочується час нагрівання повітря в приміщенні. Також ці теплообмінники мають зменшену масу, що зменшує інертність пристрою та сприяє тому, що для його нагрівання достатньо невеликої кількості води. Ще однією перевагою зазначених теплообмінників є те, що вони рівномірно розподіляють тепло, виділяють здорове безпечне тепло. Для додаткового керування створенням комфортного клімату у приміщенні, що нагрівається, пристрій, що заявляється, обладнується терморегулюючим клапаном. При нагріванні приміщення за допомогою пристрою, що заявляється, також можна змінювати спосіб проходження теплоносія крізь теплообмінники, підключаючи теплообмінники паралельно або послідовно. Декоративна решітка, крім основних функцій - забезпечення доступу холодного повітря усередину пристрою та спрямування нагрітого повітря у приміщення, відіграє також оздоблювальну функцію. Використання різних сучасних матеріалів різного кольору та структури, дозволяє прикрасити приміщення на будь-який смак. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації декоративного конвектора, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 загальна схема декоративного конвектора; Фіг. 2 - поперечний переріз декоративного конвектора на Фіг.1. Фіг. 3 - поперечний переріз декоративного конвектора на Фіг.2. 1 UA 67924 U 5 10 15 20 25 Згідно з Фіг. 1, Фіг. 2 і Фіг. 3 декоративний конвектор, що встановлюється на підлозі, містить корпус 1, встановлений на опорах 2. Корпус 1 складається з торцевих стінок 3, бокових стінок 4 та днища 5. Днище 5 виконане у вигляді планки, розміщеної уздовж довжини корпусу, що кріпиться до торцевих стінок 3, з утворенням отворів 6 для надходження до конвектора повітря. На планці 6 закріплений принаймні один теплообмінник 7, встановлений на основу 8. У верхній частині торцевих стінок 3 та бокових стінок 4 виготовлений паз 9 для розміщення та закріплення декоративної решітки 10. При цьому теплообмінник 7 виконано із мідних труб, на яких закріплені пластини, декоративну решітку 10 виконано з системою паралельних вертикальних отворів 11 та засобами для фіксування її на корпусі 1 конвектора (не показані). Зверху над корпусом 1 розміщена надбудова 12, що кріпиться до бокових стінок 4 та складається принаймні з двох частин, які утворюють поверхню для сидіння у вигляді декоративної лавочки. Теплообмінник 7 обладнаний терморегулюючим клапаном (не показаний). Також до складу пристрою входить необхідна запірна арматура 13 для приєднання до системи гарячого водопостачання. Декоративний конвектор, що заявляється, працює наступним чином. Теплоносій по системі водопостачання надходить до конвектора і нагріває теплообмінник 7. Тепло передається оточуючому повітрю, що знаходиться у конвекторі. Через отвори для забору повітря холодне повітря із приміщення, що обігрівається, надходить в конвектор, проходить крізь теплообмінник 7 та виходить крізь отвори у декоративній решітці 11 в приміщення. Замість теплого повітря крізь отвори 6 у днищі 5 корпусу 1 надходить нова порція холодного повітря. Температуру в приміщенні, що нагрівається, можна додатково регулювати за допомогою терморегулюючих клапанів (не показані). Декоративний конвектор, що заявляється, дозволяє ефективно використовувати невелику кількість теплоносія з максимальною тепловіддачею, легко вписуватися в інтер'єр приміщення, що обігрівається, використовуватися як предмет меблі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Декоративний конвектор, що встановлюється на підлозі, який містить опору та з'єднаний з опорою корпус, який відрізняється тим, що в корпусі встановлено принаймні один теплообмінник, верхня частина корпусу містить знімну декоративну решітку з вихідними отворами для повітря, а нижня частина корпусу містить вхідні отвори для забору повітря, зверху над корпусом розміщена надбудова, з'єднана з корпусом, що складається принаймні з двох частин, які утворюють поверхню для сидіння у вигляді декоративної лавочки. 2. Конвектор за п. 1, який відрізняється тим, що корпус та надбудову над корпусом виконано з матеріалу вибраного з групи, що включає деревину, склопластик, композитний матеріал, скловолокно, поліестер, акрил, метал. 3. Конвектор за п. 1, який відрізняється тим, що декоративну решітку виконано з матеріалу, вибраного з групи, що включає деревину, пластмасу, фанеру, метал, композитний матеріал або інший придатний матеріал. 4. Конвектор за п. 3, який відрізняється тим, що декоративну решітку виготовлено жорсткою або такою, що згортається. 2 UA 67924 U 3 UA 67924 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
