Двоконтурна зубчата передача неевольвентного зовнішнього зачеплення
Номер патенту: 71196
Опубліковано: 10.07.2012
Автори: Бобух Іван Олексійович, Бобух Олексій Іванович, Федорінов Михайло Володимирович, Коновалов Олексій Дмитрович, Іванов Олександр Олександрович
Формула / Реферат

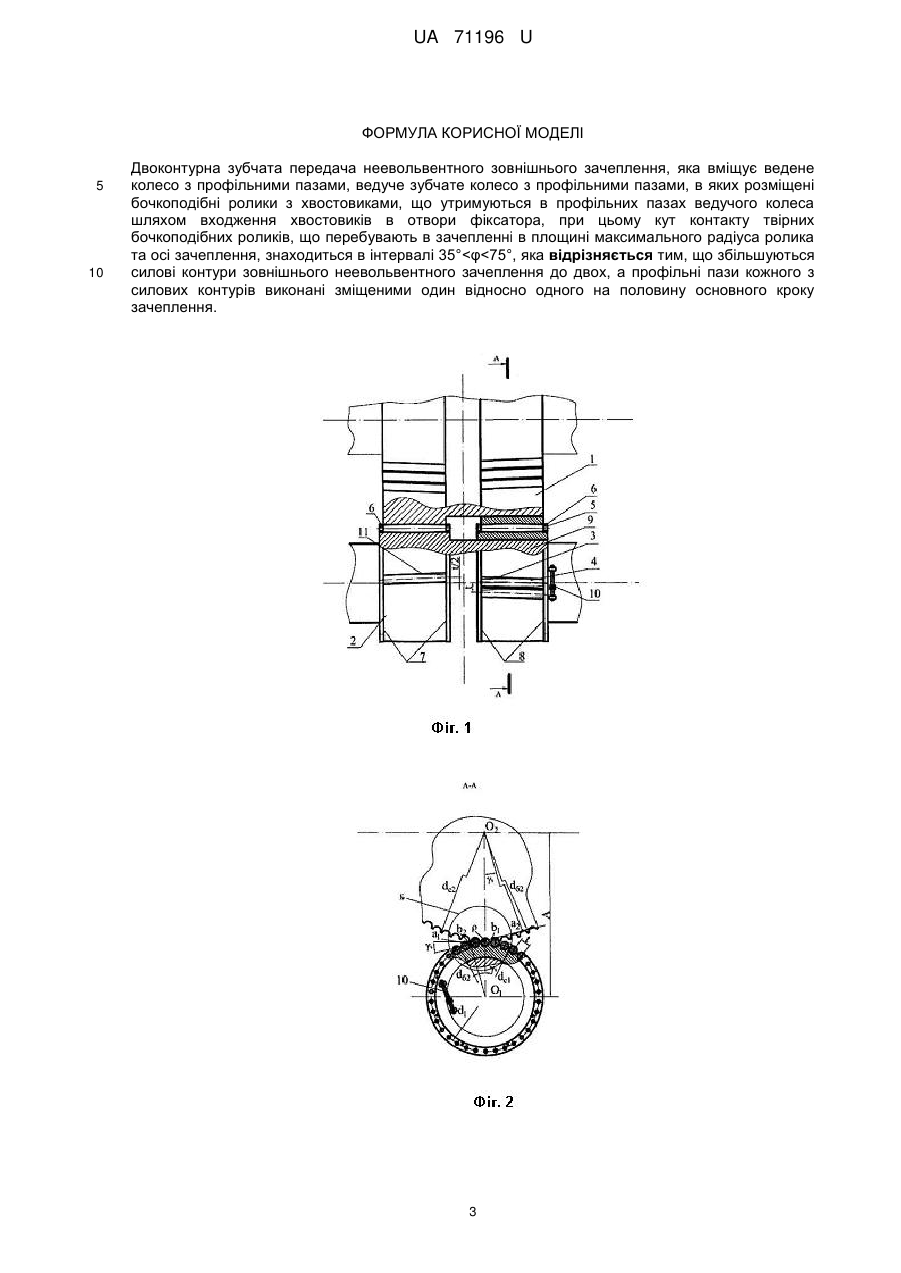

Двоконтурна зубчата передача неевольвентного зовнішнього зачеплення, яка вміщує ведене колесо з профільними пазами, ведуче зубчате колесо з профільними пазами, в яких розміщені бочкоподібні ролики з хвостовиками, що утримуються в профільних пазах ведучого колеса шляхом входження хвостовиків в отвори фіксатора, при цьому кут контакту твірних бочкоподібних роликів, що перебувають в зачепленні в площині максимального радіуса ролика та осі зачеплення, знаходиться в інтервалі 35°<φ<75°, яка відрізняється тим, що збільшуються силові контури зовнішнього неевольвентного зачеплення до двох, а профільні пази кожного з силових контурів виконані зміщеними один відносно одного на половину основного кроку зачеплення.
Текст

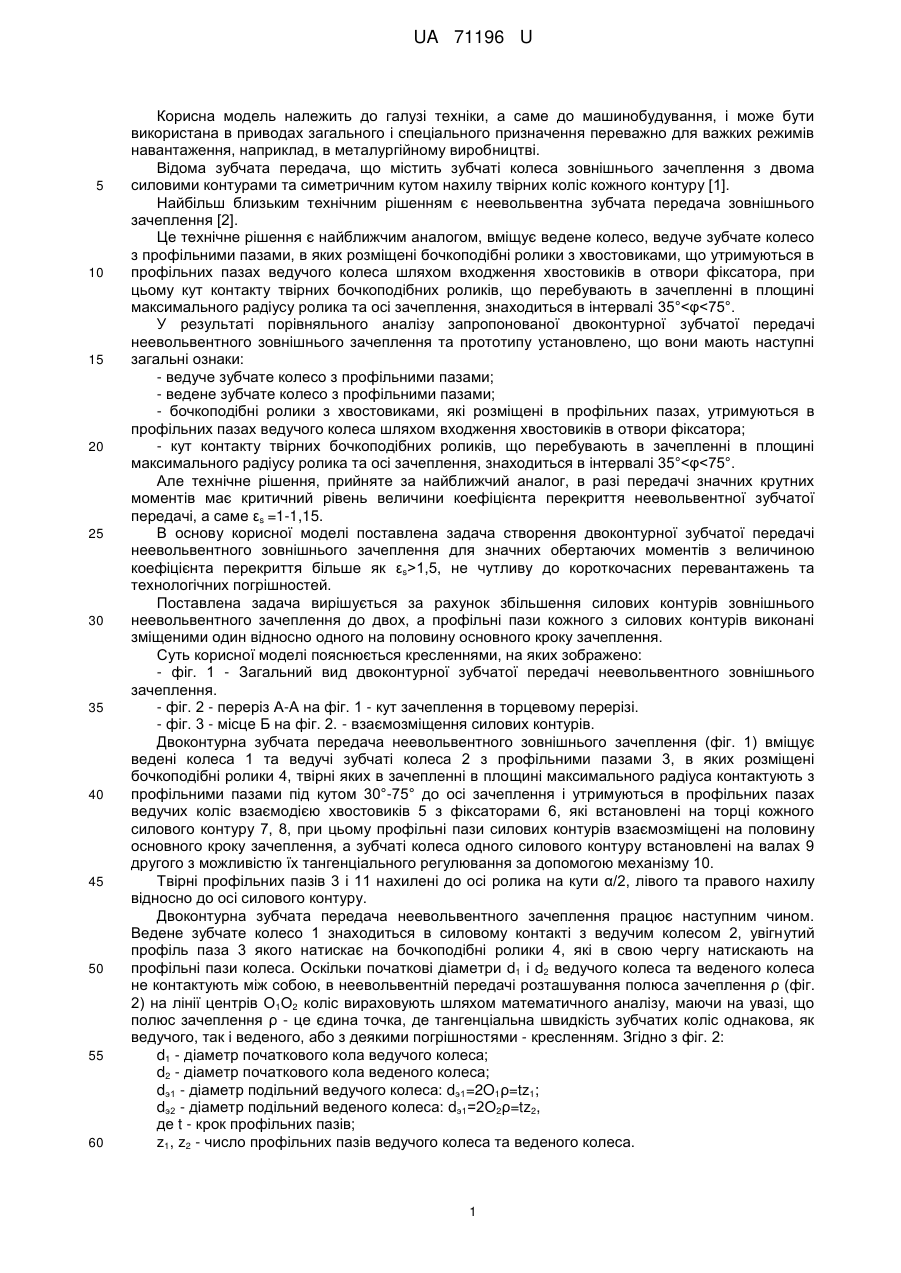

Реферат: Двоконтурна зубчата передача неевольвентного зовнішнього зачеплення вміщує колесо, ведуче зубчате колесо з профільними пазами, в яких розміщені бочкоподібні ролики. UA 71196 U (54) ДВОКОНТУРНА ЗУБЧАТА ПЕРЕДАЧА НЕЕВОЛЬВЕНТНОГО ЗОВНІШНЬОГО ЗАЧЕПЛЕННЯ UA 71196 U UA 71196 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, а саме до машинобудування, і може бути використана в приводах загального і спеціального призначення переважно для важких режимів навантаження, наприклад, в металургійному виробництві. Відома зубчата передача, що містить зубчаті колеса зовнішнього зачеплення з двома силовими контурами та симетричним кутом нахилу твірних коліс кожного контуру [1]. Найбільш близьким технічним рішенням є неевольвентна зубчата передача зовнішнього зачеплення [2]. Це технічне рішення є найближчим аналогом, вміщує ведене колесо, ведуче зубчате колесо з профільними пазами, в яких розміщені бочкоподібні ролики з хвостовиками, що утримуються в профільних пазах ведучого колеса шляхом входження хвостовиків в отвори фіксатора, при цьому кут контакту твірних бочкоподібних роликів, що перебувають в зачепленні в площині максимального радіусу ролика та осі зачеплення, знаходиться в інтервалі 35°

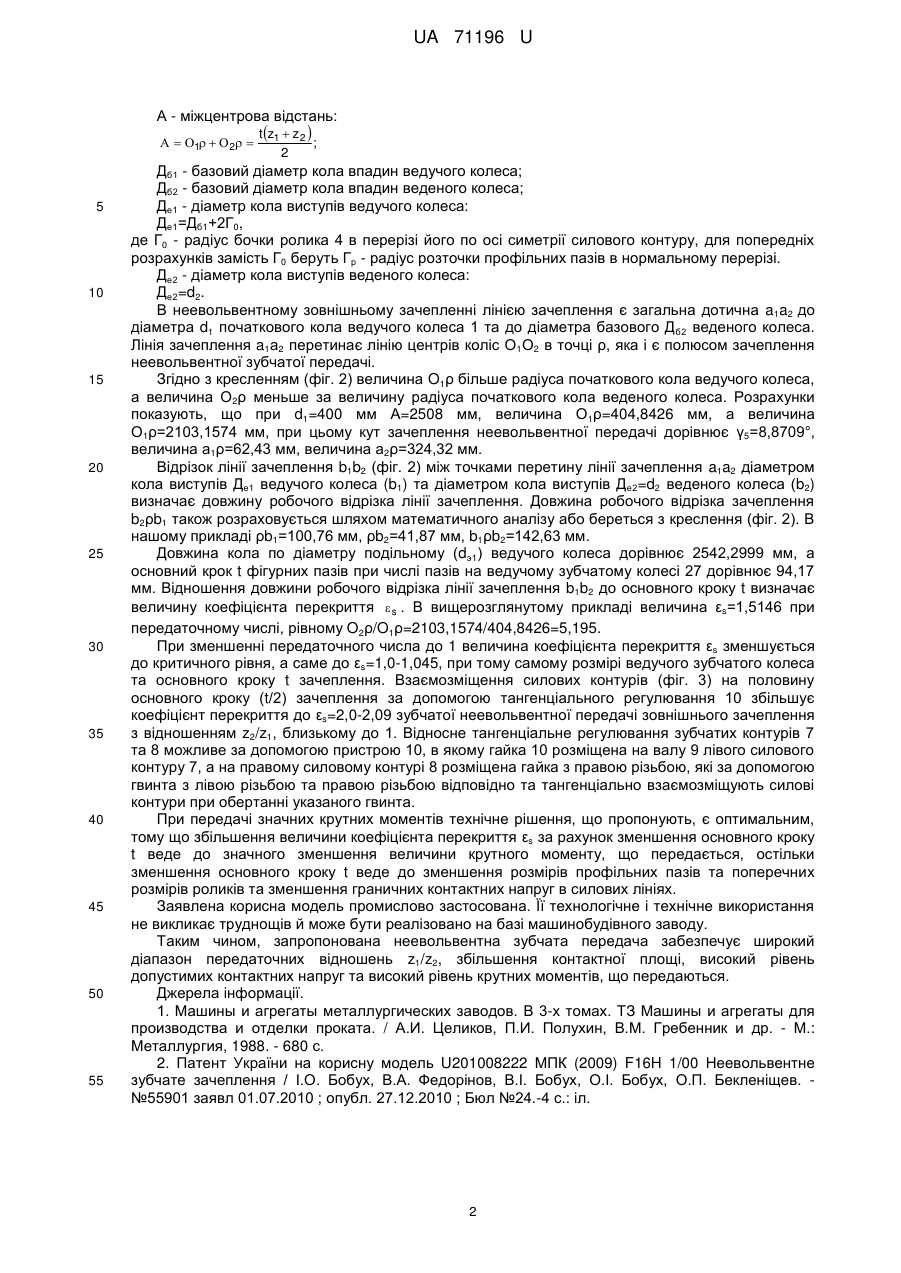

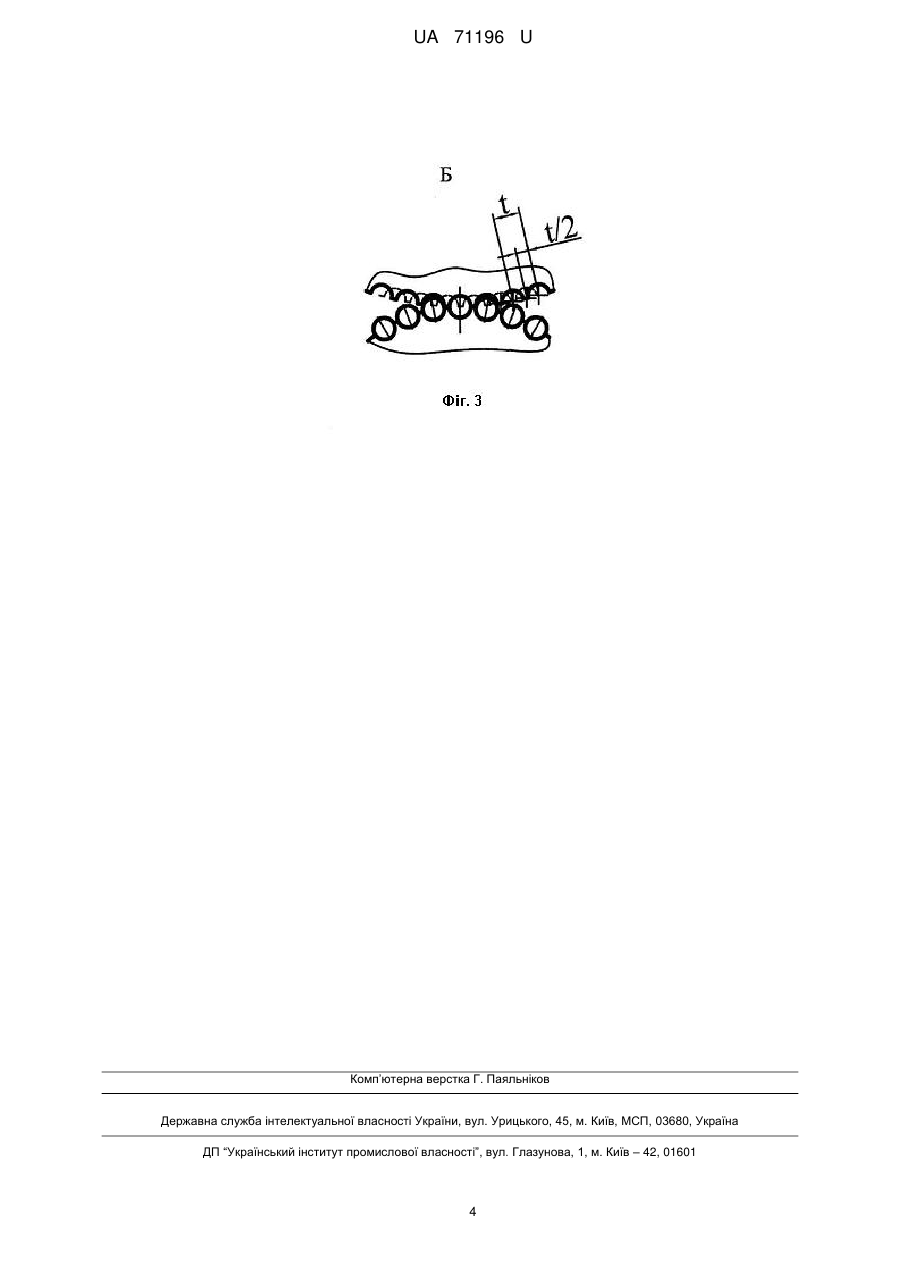

ДивитисяДодаткова інформація
Назва патенту англійськоюExternal non-involute double-loop gear
Автори англійськоюBobukh Ivan Oleksiiovych, Ivanov Oleksandr Oleksandrovych, Fedorynov Mykhailo Volodymyrovych, Bobukh Oleksii Ivanovych, Konovalov Oleksii Dmytrovych
Назва патенту російськоюДвухконтурная зубчатая передача неэвольвентного внешнего зацепления
Автори російськоюБобух Иван Алексеевич, Иванов Александр Александрович, Федоринов Михаил Владимирович, Бобух Алексей Иванович, Коновалов Алексей Дмитриевич
МПК / Мітки
МПК: F16H 1/00
Мітки: зачеплення, двоконтурна, зовнішнього, передача, неевольвентного, зубчата
Код посилання
<a href="https://ua.patents.su/6-71196-dvokonturna-zubchata-peredacha-neevolventnogo-zovnishnogo-zacheplennya.html" target="_blank" rel="follow" title="База патентів України">Двоконтурна зубчата передача неевольвентного зовнішнього зачеплення</a>
