Вібраційна установка

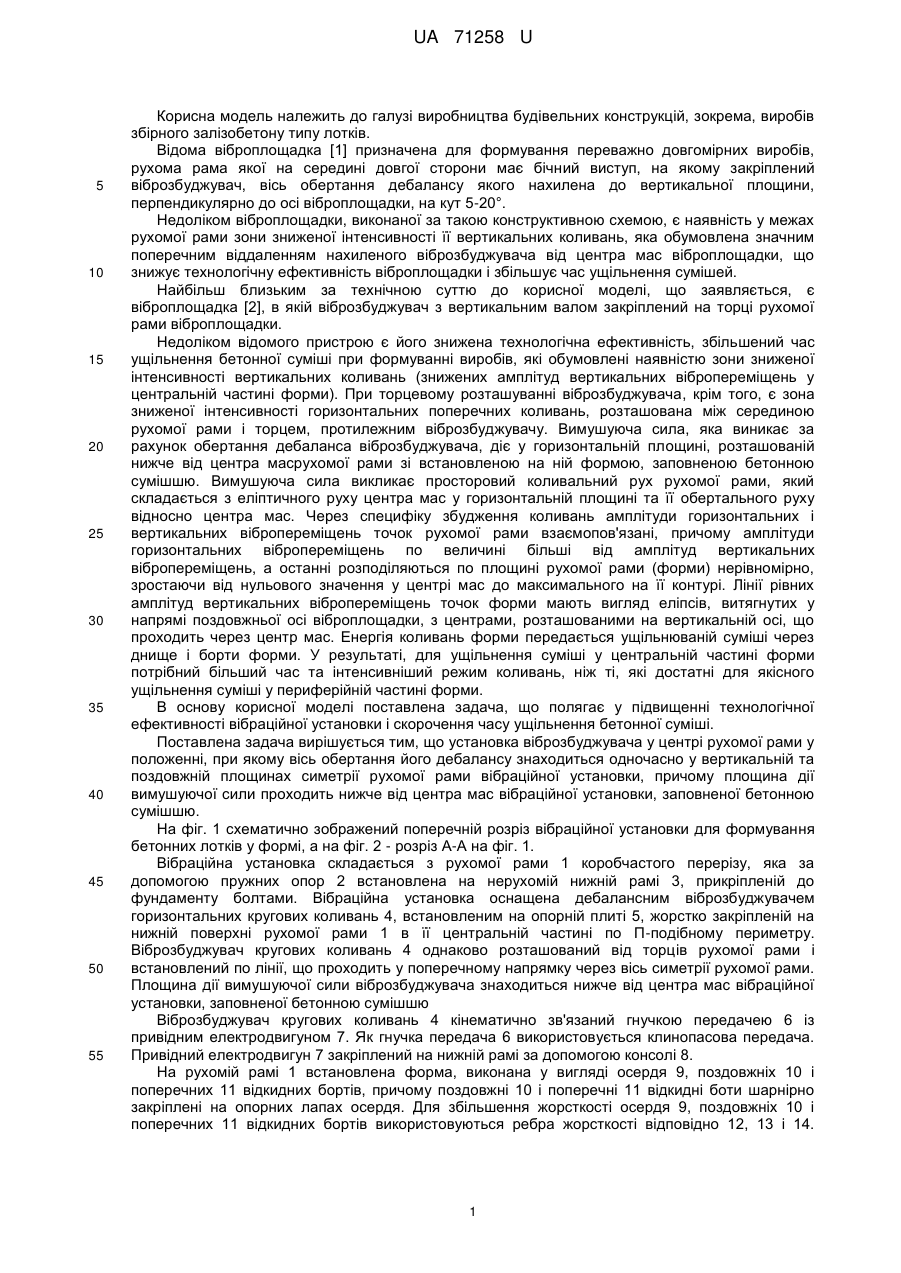

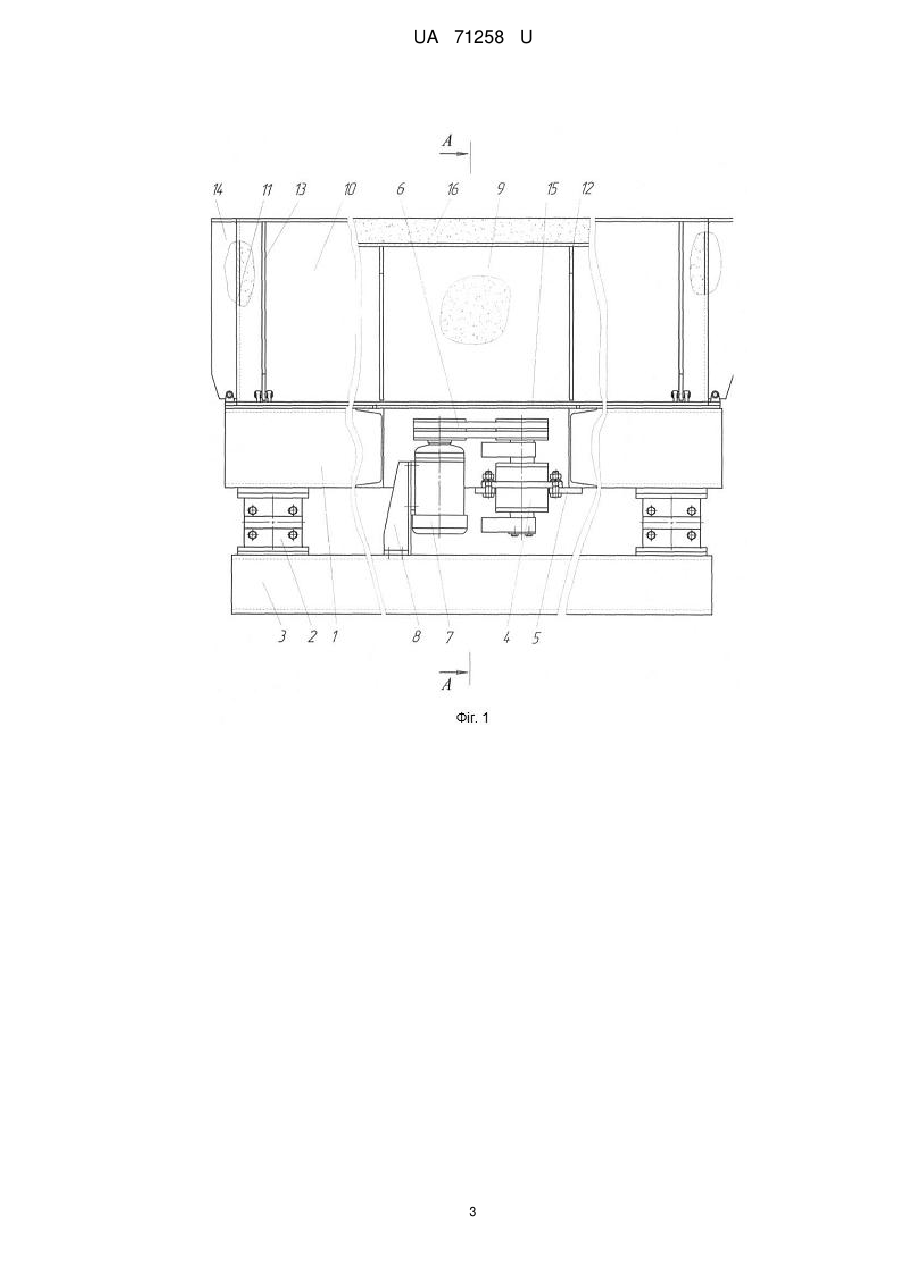

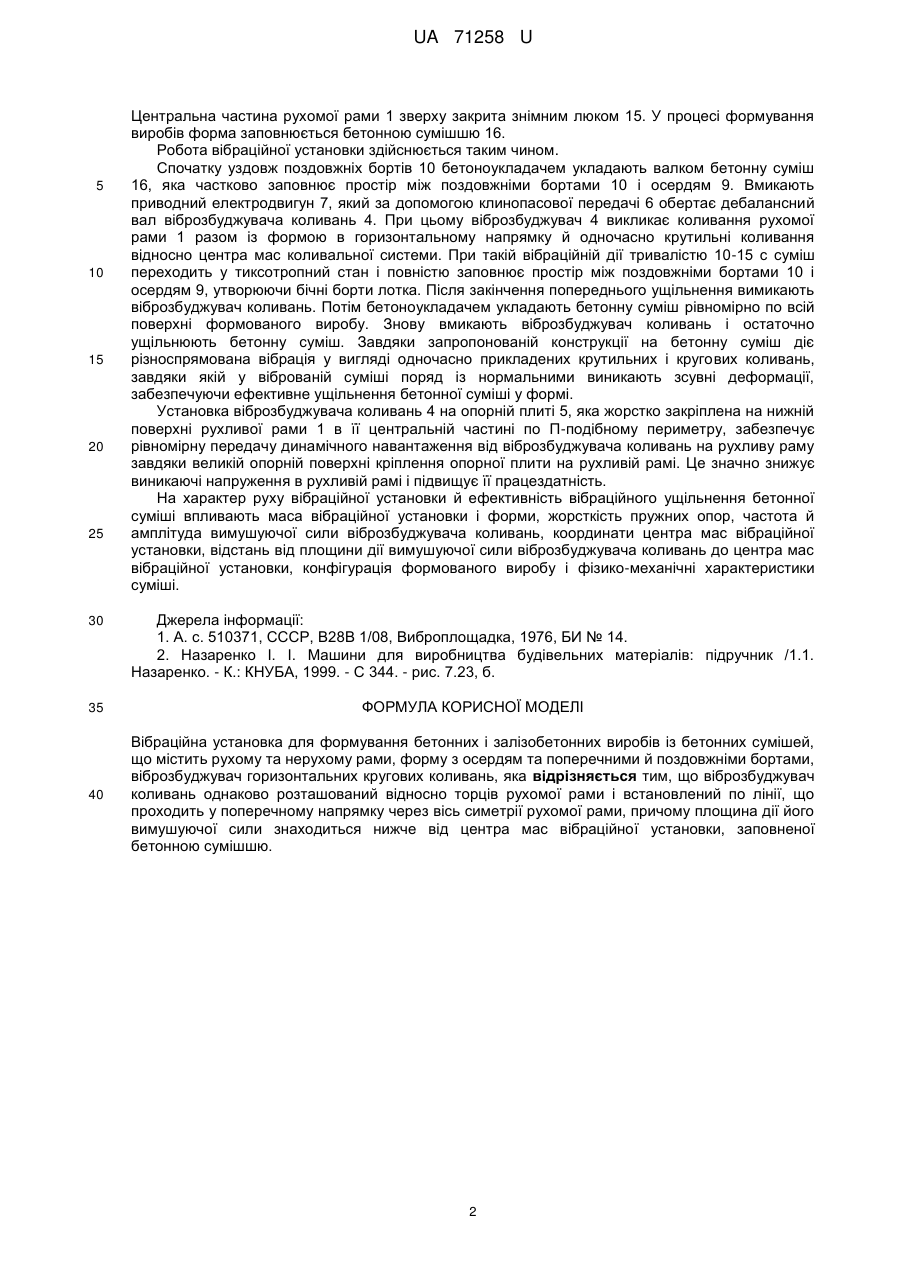

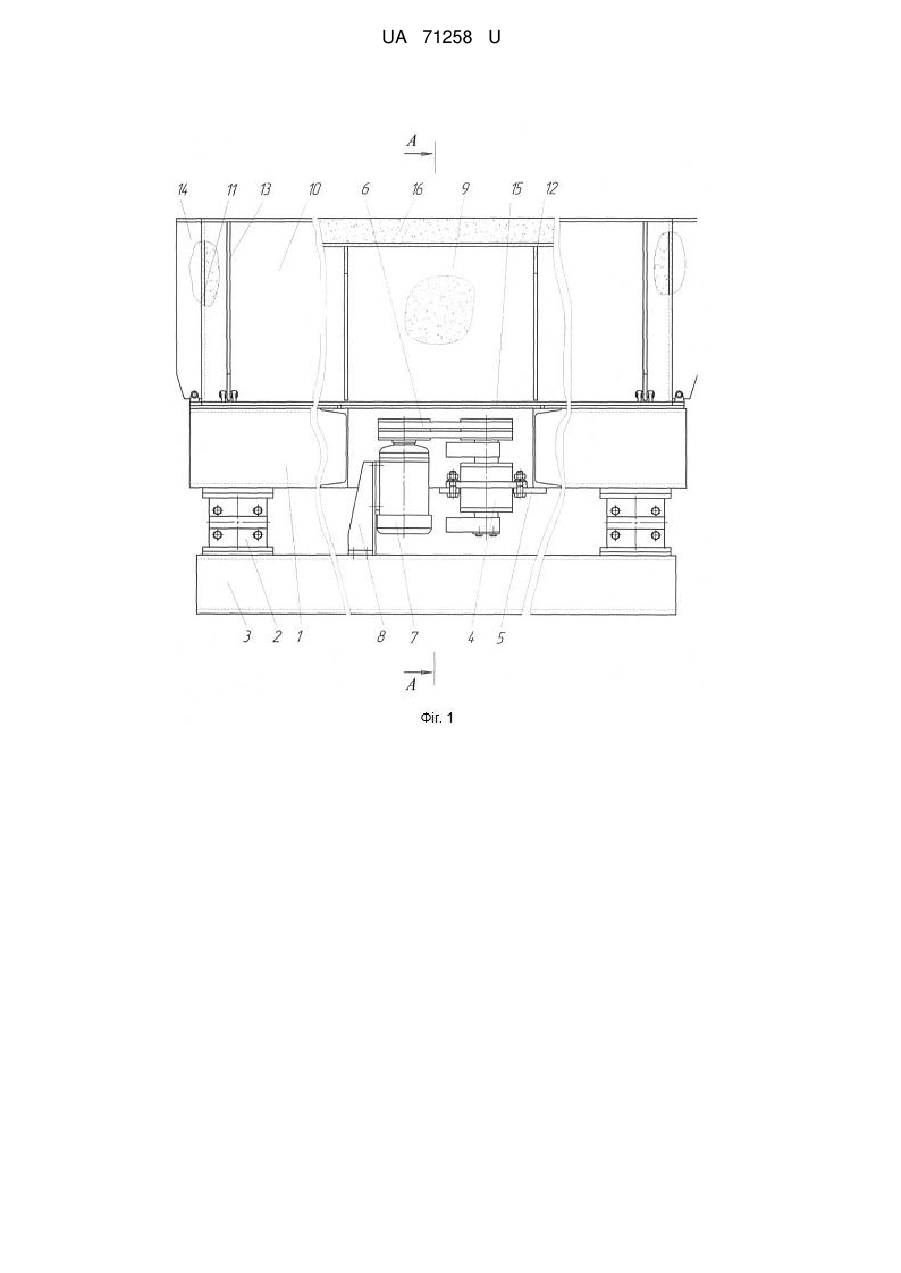

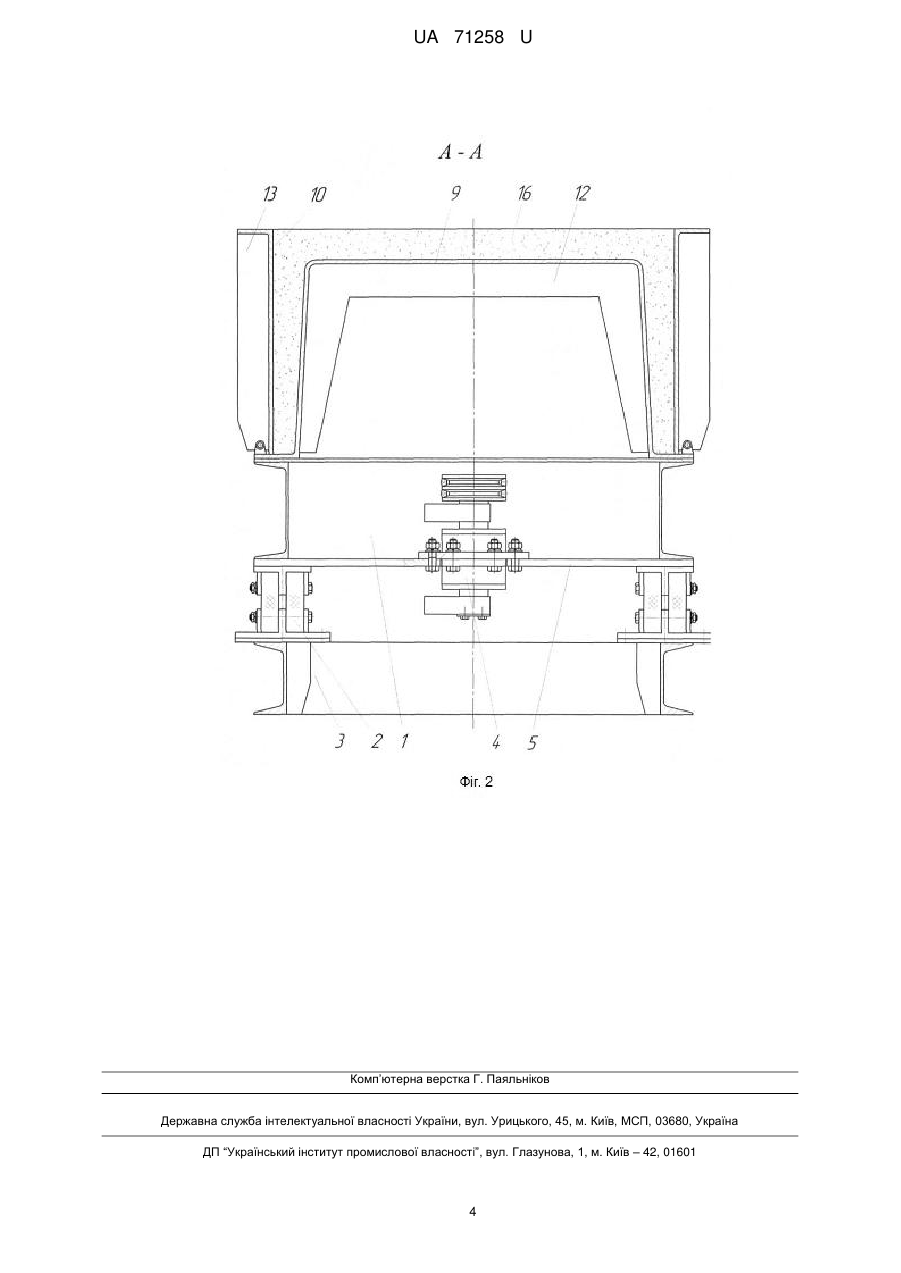

Реферат: UA 71258 U UA 71258 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі виробництва будівельних конструкцій, зокрема, виробів збірного залізобетону типу лотків. Відома віброплощадка [1] призначена для формування переважно довгомірних виробів, рухома рама якої на середині довгої сторони має бічний виступ, на якому закріплений віброзбуджувач, вісь обертання дебалансу якого нахилена до вертикальної площини, перпендикулярно до осі віброплощадки, на кут 5-20°. Недоліком віброплощадки, виконаної за такою конструктивною схемою, є наявність у межах рухомої рами зони зниженої інтенсивності її вертикальних коливань, яка обумовлена значним поперечним віддаленням нахиленого віброзбуджувача від центра мас віброплощадки, що знижує технологічну ефективність віброплощадки і збільшує час ущільнення сумішей. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є віброплощадка [2], в якій віброзбуджувач з вертикальним валом закріплений на торці рухомої рами віброплощадки. Недоліком відомого пристрою є його знижена технологічна ефективність, збільшений час ущільнення бетонної суміші при формуванні виробів, які обумовлені наявністю зони зниженої інтенсивності вертикальних коливань (знижених амплітуд вертикальних вібропереміщень у центральній частині форми). При торцевому розташуванні віброзбуджувача, крім того, є зона зниженої інтенсивності горизонтальних поперечних коливань, розташована між серединою рухомої рами і торцем, протилежним віброзбуджувачу. Вимушуюча сила, яка виникає за рахунок обертання дебаланса віброзбуджувача, діє у горизонтальній площині, розташованій нижче від центра масрухомої рами зі встановленою на ній формою, заповненою бетонною сумішшю. Вимушуюча сила викликає просторовий коливальний рух рухомої рами, який складається з еліптичного руху центра мас у горизонтальній площині та її обертального руху відносно центра мас. Через специфіку збудження коливань амплітуди горизонтальних і вертикальних вібропереміщень точок рухомої рами взаємопов'язані, причому амплітуди горизонтальних вібропереміщень по величині більші від амплітуд вертикальних вібропереміщень, а останні розподіляються по площині рухомої рами (форми) нерівномірно, зростаючи від нульового значення у центрі мас до максимального на її контурі. Лінії рівних амплітуд вертикальних вібропереміщень точок форми мають вигляд еліпсів, витягнутих у напрямі поздовжньої осі віброплощадки, з центрами, розташованими на вертикальній осі, що проходить через центр мас. Енергія коливань форми передається ущільнюваній суміші через днище і борти форми. У результаті, для ущільнення суміші у центральній частині форми потрібний більший час та інтенсивніший режим коливань, ніж ті, які достатні для якісного ущільнення суміші у периферійній частині форми. В основу корисної моделі поставлена задача, що полягає у підвищенні технологічної ефективності вібраційної установки і скорочення часу ущільнення бетонної суміші. Поставлена задача вирішується тим, що установка віброзбуджувача у центрі рухомої рами у положенні, при якому вісь обертання його дебалансу знаходиться одночасно у вертикальній та поздовжній площинах симетрії рухомої рами вібраційної установки, причому площина дії вимушуючої сили проходить нижче від центра мас вібраційної установки, заповненої бетонною сумішшю. На фіг. 1 схематично зображений поперечній розріз вібраційної установки для формування бетонних лотків у формі, а на фіг. 2 - розріз А-А на фіг. 1. Вібраційна установка складається з рухомої рами 1 коробчастого перерізу, яка за допомогою пружних опор 2 встановлена на нерухомій нижній рамі 3, прикріпленій до фундаменту болтами. Вібраційна установка оснащена дебалансним віброзбуджувачем горизонтальних кругових коливань 4, встановленим на опорній плиті 5, жорстко закріпленій на нижній поверхні рухомої рами 1 в її центральній частині по П-подібному периметру. Віброзбуджувач кругових коливань 4 однаково розташований від торців рухомої рами і встановлений по лінії, що проходить у поперечному напрямку через вісь симетрії рухомої рами. Площина дії вимушуючої сили віброзбуджувача знаходиться нижче від центра мас вібраційної установки, заповненої бетонною сумішшю Віброзбуджувач кругових коливань 4 кінематично зв'язаний гнучкою передачею 6 із привідним електродвигуном 7. Як гнучка передача 6 використовується клинопасова передача. Привідний електродвигун 7 закріплений на нижній рамі за допомогою консолі 8. На рухомій рамі 1 встановлена форма, виконана у вигляді осердя 9, поздовжніх 10 і поперечних 11 відкидних бортів, причому поздовжні 10 і поперечні 11 відкидні боти шарнірно закріплені на опорних лапах осердя. Для збільшення жорсткості осердя 9, поздовжніх 10 і поперечних 11 відкидних бортів використовуються ребра жорсткості відповідно 12, 13 і 14. 1 UA 71258 U 5 10 15 20 25 Центральна частина рухомої рами 1 зверху закрита знімним люком 15. У процесі формування виробів форма заповнюється бетонною сумішшю 16. Робота вібраційної установки здійснюється таким чином. Спочатку уздовж поздовжніх бортів 10 бетоноукладачем укладають валком бетонну суміш 16, яка частково заповнює простір між поздовжніми бортами 10 і осердям 9. Вмикають приводний електродвигун 7, який за допомогою клинопасової передачі 6 обертає дебалансний вал віброзбуджувача коливань 4. При цьому віброзбуджувач 4 викликає коливання рухомої рами 1 разом із формою в горизонтальному напрямку й одночасно крутильні коливання відносно центра мас коливальної системи. При такій вібраційній дії тривалістю 10-15 с суміш переходить у тиксотропний стан і повністю заповнює простір між поздовжніми бортами 10 і осердям 9, утворюючи бічні борти лотка. Після закінчення попереднього ущільнення вимикають віброзбуджувач коливань. Потім бетоноукладачем укладають бетонну суміш рівномірно по всій поверхні формованого виробу. Знову вмикають віброзбуджувач коливань і остаточно ущільнюють бетонну суміш. Завдяки запропонованій конструкції на бетонну суміш діє різноспрямована вібрація у вигляді одночасно прикладених крутильних і кругових коливань, завдяки якій у віброваній суміші поряд із нормальними виникають зсувні деформації, забезпечуючи ефективне ущільнення бетонної суміші у формі. Установка віброзбуджувача коливань 4 на опорній плиті 5, яка жорстко закріплена на нижній поверхні рухливої рами 1 в її центральній частині по П-подібному периметру, забезпечує рівномірну передачу динамічного навантаження від віброзбуджувача коливань на рухливу раму завдяки великій опорній поверхні кріплення опорної плити на рухливій рамі. Це значно знижує виникаючі напруження в рухливій рамі і підвищує її працездатність. На характер руху вібраційної установки й ефективність вібраційного ущільнення бетонної суміші впливають маса вібраційної установки і форми, жорсткість пружних опор, частота й амплітуда вимушуючої сили віброзбуджувача коливань, координати центра мас вібраційної установки, відстань від площини дії вимушуючої сили віброзбуджувача коливань до центра мас вібраційної установки, конфігурація формованого виробу і фізико-механічні характеристики суміші. 30 Джерела інформації: 1. А. с. 510371, СССР, В28В 1/08, Виброплощадка, 1976, БИ № 14. 2. Назаренко І. І. Машини для виробництва будівельних матеріалів: підручник /1.1. Назаренко. - К.: КНУБА, 1999. - С 344. - рис. 7.23, б. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вібраційна установка для формування бетонних і залізобетонних виробів із бетонних сумішей, що містить рухому та нерухому рами, форму з осердям та поперечними й поздовжніми бортами, віброзбуджувач горизонтальних кругових коливань, яка відрізняється тим, що віброзбуджувач коливань однаково розташований відносно торців рухомої рами і встановлений по лінії, що проходить у поперечному напрямку через вісь симетрії рухомої рами, причому площина дії його вимушуючої сили знаходиться нижче від центра мас вібраційної установки, заповненої бетонною сумішшю. 2 UA 71258 U 3 UA 71258 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
