Гусеничний ланцюг

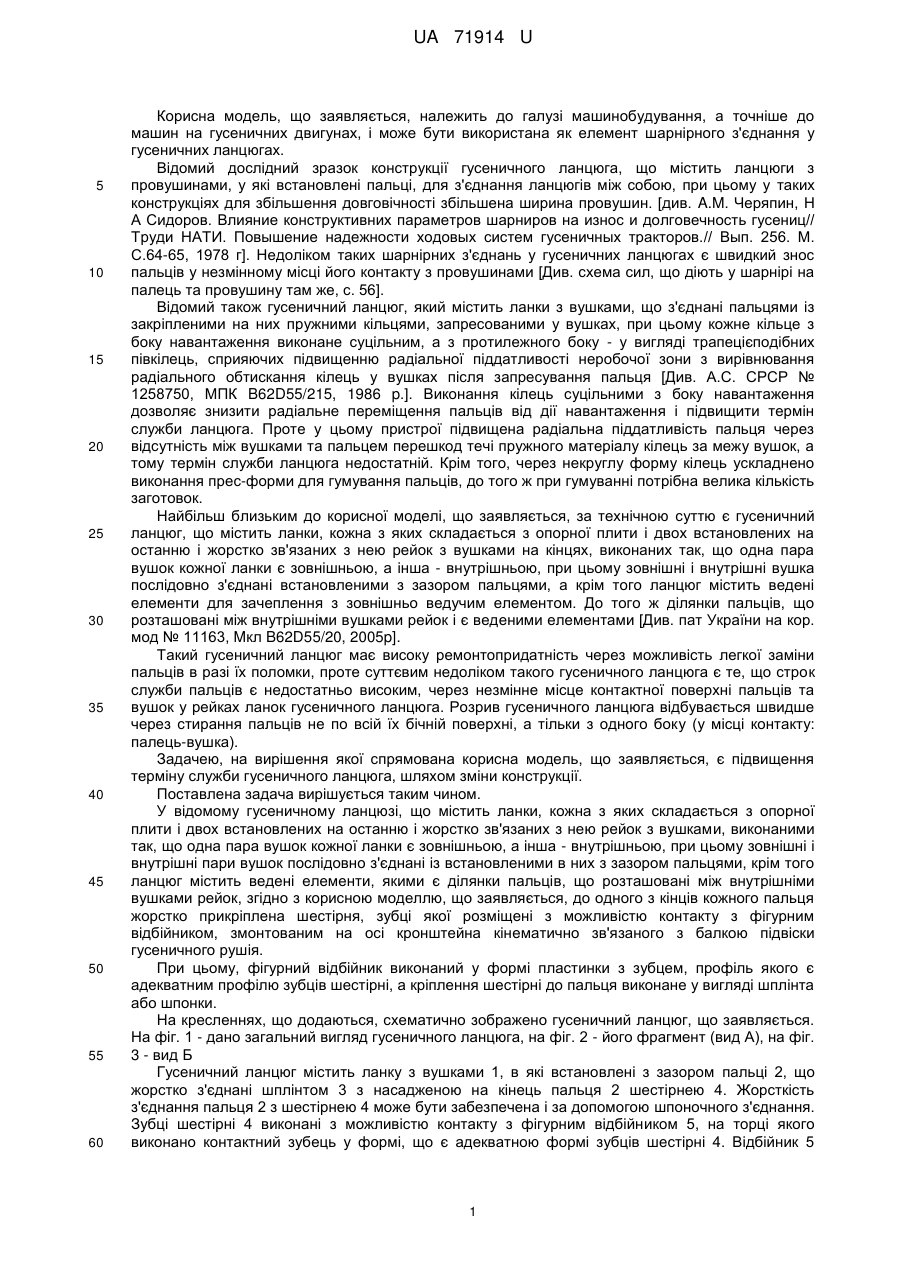

Реферат: UA 71914 U UA 71914 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до галузі машинобудування, а точніше до машин на гусеничних двигунах, і може бути використана як елемент шарнірного з'єднання у гусеничних ланцюгах. Відомий дослідний зразок конструкції гусеничного ланцюга, що містить ланцюги з провушинами, у які встановлені пальці, для з'єднання ланцюгів між собою, при цьому у таких конструкціях для збільшення довговічності збільшена ширина провушин. [див. A.M. Черяпин, Н А Сидоров. Влияние конструктивних параметров шарниров на износ и долговечность гусениц// Труди НАТИ. Повышение надежности ходовых систем гусеничных тракторов.// Вып. 256. М. С.64-65, 1978 г]. Недоліком таких шарнірних з'єднань у гусеничних ланцюгах є швидкий знос пальців у незмінному місці його контакту з провушинами [Див. схема сил, що діють у шарнірі на палець та провушину там же, с. 56]. Відомий також гусеничний ланцюг, який містить ланки з вушками, що з'єднані пальцями із закріпленими на них пружними кільцями, запресованими у вушках, при цьому кожне кільце з боку навантаження виконане суцільним, а з протилежного боку - у вигляді трапецієподібних півкілець, сприяючих підвищенню радіальної піддатливості неробочої зони з вирівнювання радіального обтискання кілець у вушках після запресування пальця [Див. А.С. СРСР № 1258750, МПК B62D55/215, 1986 p.]. Виконання кілець суцільними з боку навантаження дозволяє знизити радіальне переміщення пальців від дії навантаження і підвищити термін служби ланцюга. Проте у цьому пристрої підвищена радіальна піддатливість пальця через відсутність між вушками та пальцем перешкод течі пружного матеріалу кілець за межу вушок, а тому термін служби ланцюга недостатній. Крім того, через некруглу форму кілець ускладнено виконання прес-форми для гумування пальців, до того ж при гумуванні потрібна велика кількість заготовок. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю є гусеничний ланцюг, що містить ланки, кожна з яких складається з опорної плити і двох встановлених на останню і жорстко зв'язаних з нею рейок з вушками на кінцях, виконаних так, що одна пара вушок кожної ланки є зовнішньою, а інша - внутрішньою, при цьому зовнішні і внутрішні вушка послідовно з'єднані встановленими з зазором пальцями, а крім того ланцюг містить ведені елементи для зачеплення з зовнішньо ведучим елементом. До того ж ділянки пальців, що розташовані між внутрішніми вушками рейок і є веденими елементами [Див. пат України на кор. мод № 11163, Mкл B62D55/20, 2005p]. Такий гусеничний ланцюг має високу ремонтопридатність через можливість легкої заміни пальців в разі їх поломки, проте суттєвим недоліком такого гусеничного ланцюга є те, що строк служби пальців є недостатньо високим, через незмінне місце контактної поверхні пальців та вушок у рейках ланок гусеничного ланцюга. Розрив гусеничного ланцюга відбувається швидше через стирання пальців не по всій їх бічній поверхні, а тільки з одного боку (у місці контакту: палець-вушка). Задачею, на вирішення якої спрямована корисна модель, що заявляється, є підвищення терміну служби гусеничного ланцюга, шляхом зміни конструкції. Поставлена задача вирішується таким чином. У відомому гусеничному ланцюзі, що містить ланки, кожна з яких складається з опорної плити і двох встановлених на останню і жорстко зв'язаних з нею рейок з вушками, виконаними так, що одна пара вушок кожної ланки є зовнішньою, а інша - внутрішньою, при цьому зовнішні і внутрішні пари вушок послідовно з'єднані із встановленими в них з зазором пальцями, крім того ланцюг містить ведені елементи, якими є ділянки пальців, що розташовані між внутрішніми вушками рейок, згідно з корисною моделлю, що заявляється, до одного з кінців кожного пальця жорстко прикріплена шестірня, зубці якої розміщені з можливістю контакту з фігурним відбійником, змонтованим на осі кронштейна кінематично зв'язаного з балкою підвіски гусеничного рушія. При цьому, фігурний відбійник виконаний у формі пластинки з зубцем, профіль якого є адекватним профілю зубців шестірні, а кріплення шестірні до пальця виконане у вигляді шплінта або шпонки. На кресленнях, що додаються, схематично зображено гусеничний ланцюг, що заявляється. На фіг. 1 - дано загальний вигляд гусеничного ланцюга, на фіг. 2 - його фрагмент (вид А), на фіг. 3 - вид Б Гусеничний ланцюг містить ланку з вушками 1, в які встановлені з зазором пальці 2, що жорстко з'єднані шплінтом 3 з насадженою на кінець пальця 2 шестірнею 4. Жорсткість з'єднання пальця 2 з шестірнею 4 може бутизабезпечена і за допомогою шпоночного з'єднання. Зубці шестірні 4 виконані з можливістю контакту з фігурним відбійником 5, на торці якого виконано контактний зубець у формі, що є адекватною формі зубців шестірні 4. Відбійник 5 1 UA 71914 U 5 10 15 20 25 30 змонтовано на кінці осі 6, яка своїм іншим кінцем з'єднана з кронштейном 7 з фіксацією другого кінця осі 6 на ньому за допомогою гайок 8, 9, при цьому нижня частина кронштейну 7 прикріплена до балки 10 підвіски гусеничного рушія (повна конструкція ланки та балки підвіски на кресленнях не показані) Гусеничний ланцюг працює таким чином. Перед початком роботи машини з гусеничним рушієм кронштейн 7 встановлюють у вертикальне положення, а вісь 6, що з'єднана з відбійником 5, встановлюють так, щоб забезпечити нормальне зчеплення зуба фігурного відбійника 5 з зубцями шестірні 4, яка завдяки цьому зчепленню та жорсткому з'єднанню з пальцем 2 обертає останній на невеличкий кут. В процесі роботи (русі) машини ведуче колесо обертаючись здійснює поступовий рух ланок гусениці. З кожним наступним контактом відбійника 5 з пальцем 2, цей палець провертається на невеликий радіальний кут, змінюючи при цьому місце контакту своєї зовнішньої поверхні з вушками 1. В період руху гусеничного ланцюга згодом зовнішня поверхня пальців 2 стирається у місцях перемінного його контакту з вушками 1 ланцюга і, в разі суттєвого зменшення міцності пальців 2, їх демонтують та замінюють на нові. Стирання поверхні пальців 2 у декількох місцях контакту з вушками 1 здійснюються набагато повільніше, ніж у відомих аналогах (у яких тільки одне місце контакту та відповідне стирання), що і надає можливість збільшити термін служби гусеничного ланцюга. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Гусеничний ланцюг, що містить ланки, кожна з яких складається з опорної плити і двох встановлених на останню і жорстко зв'язаних з нею рейок з вушками, виконаними так, що одна пара вушок кожної ланки є зовнішньою, а інша - внутрішньою, при цьому зовнішні і внутрішні пари вушок послідовно з'єднані із встановленими в них з зазором пальцями, крім того ланцюг містить ведені елементи, якими є ділянки пальців, що розташовані між внутрішніми вушками рейок, який відрізняється тим, що до одного з кінців кожного пальця жорстко прикріплена шестірня, зубці якої розміщені з можливістю контакту з фігурним відбійником, змонтованим на осі кронштейна кінематично зв'язаного з балкою підвіски гусеничного рушія. 2. Гусеничний ланцюг за п. 1, який відрізняється тим, що фігурний відбійник виконаний у формі пластинки з зубцем, профіль якого є адекватним профілю зубців шестірні. 3. Гусеничний ланцюг за пп. 1, 2, який відрізняється тим, що кріплення шестірні до пальця виконане у вигляді шплінта або шпонки. 2 UA 71914 U 3 UA 71914 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
