Камера сухого гасіння коксу

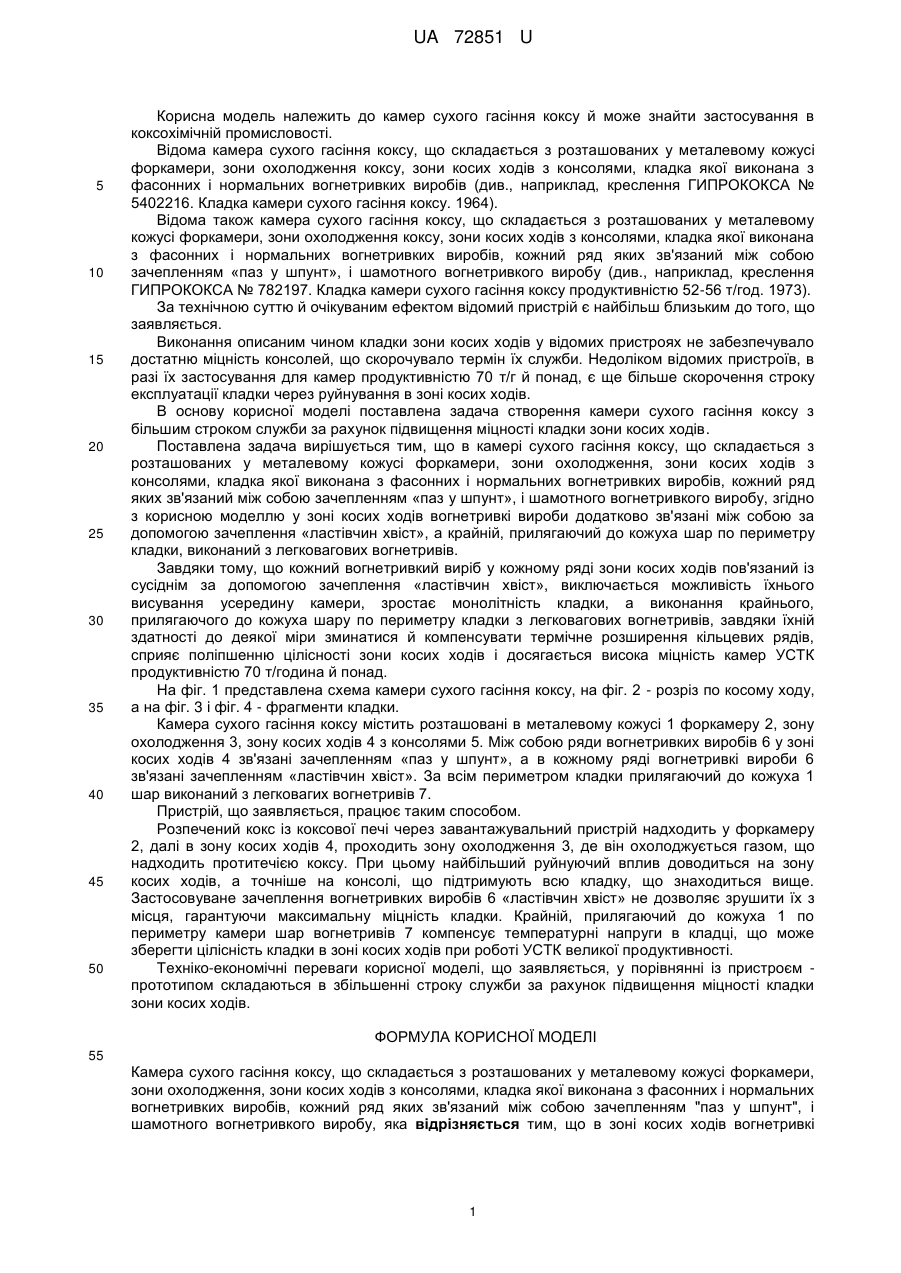

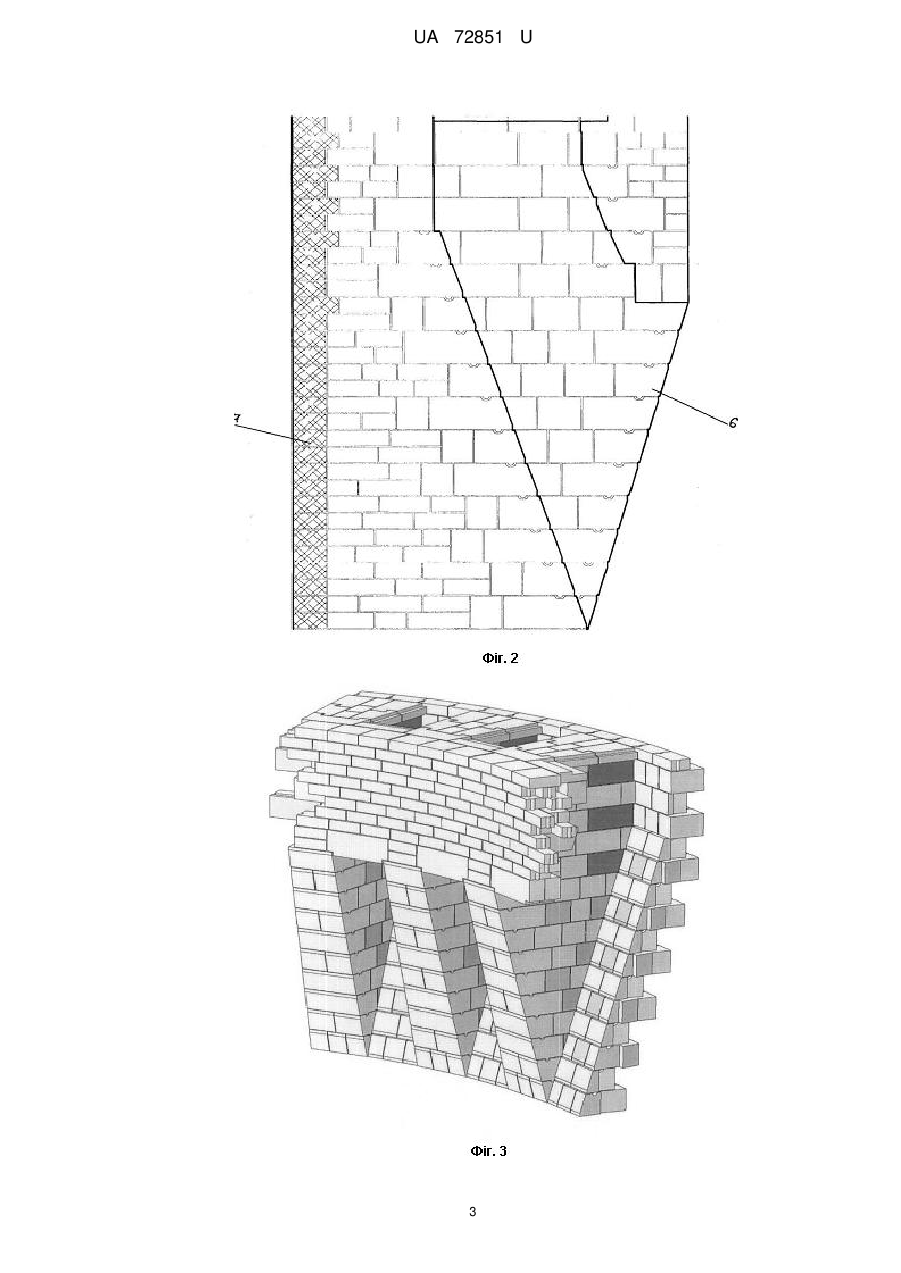

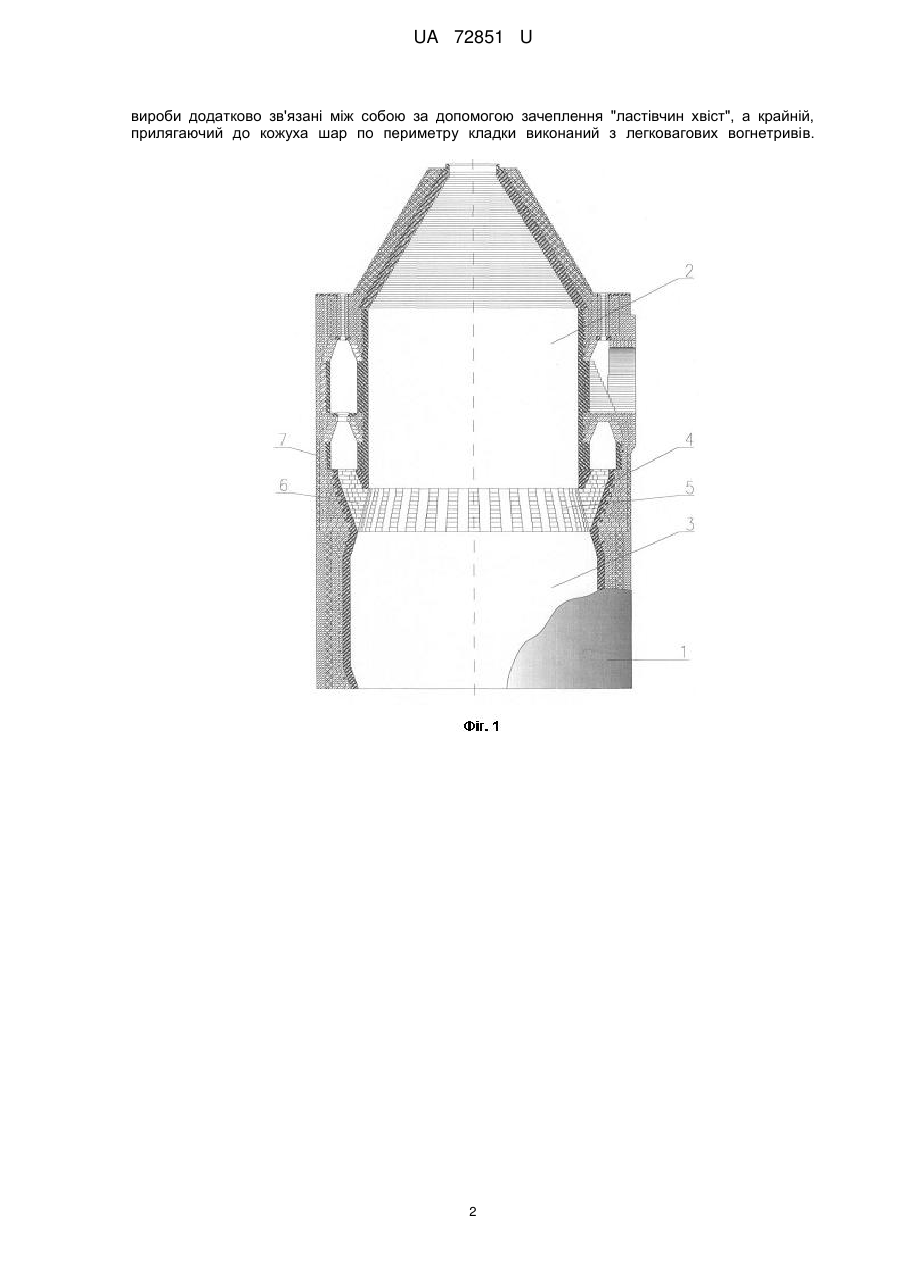

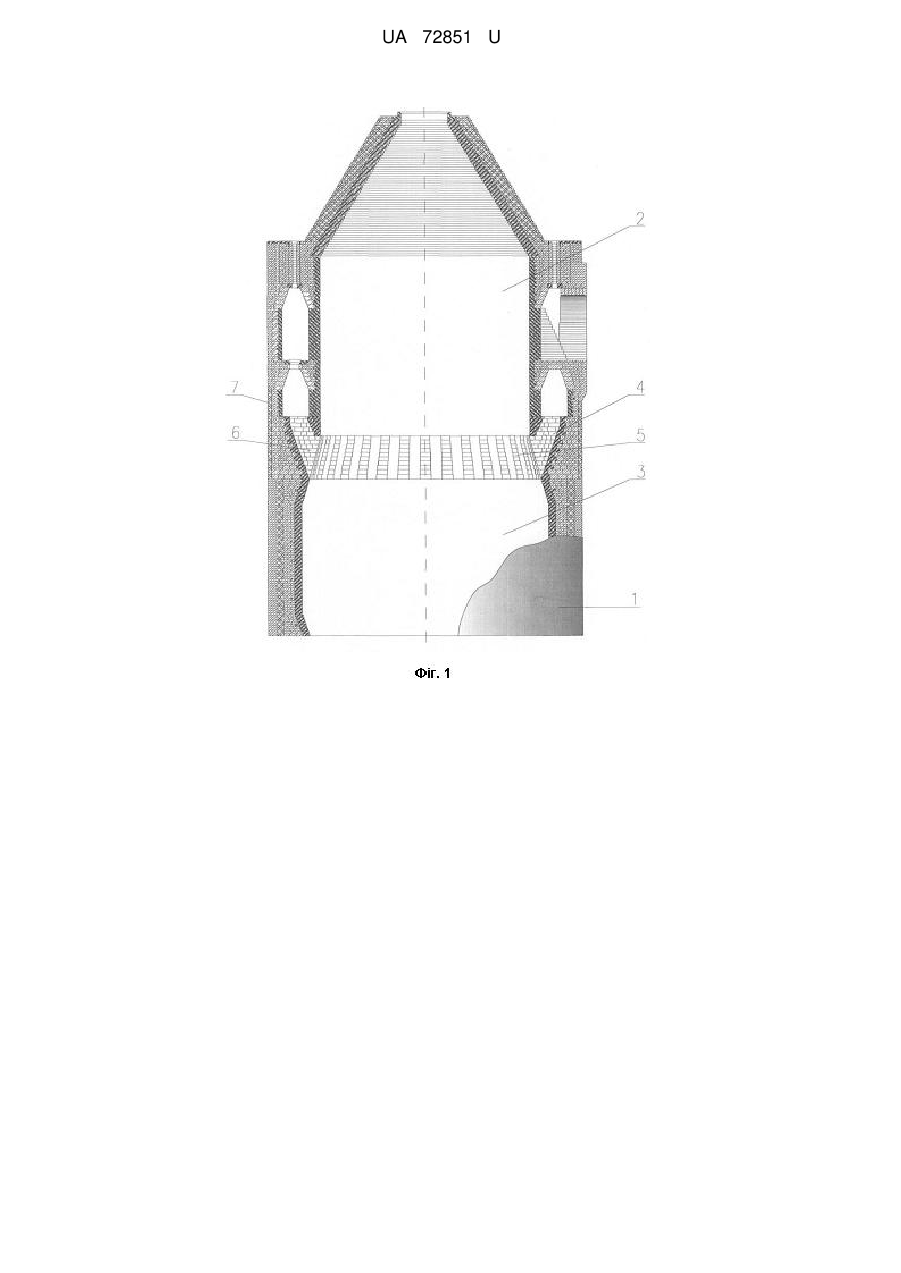

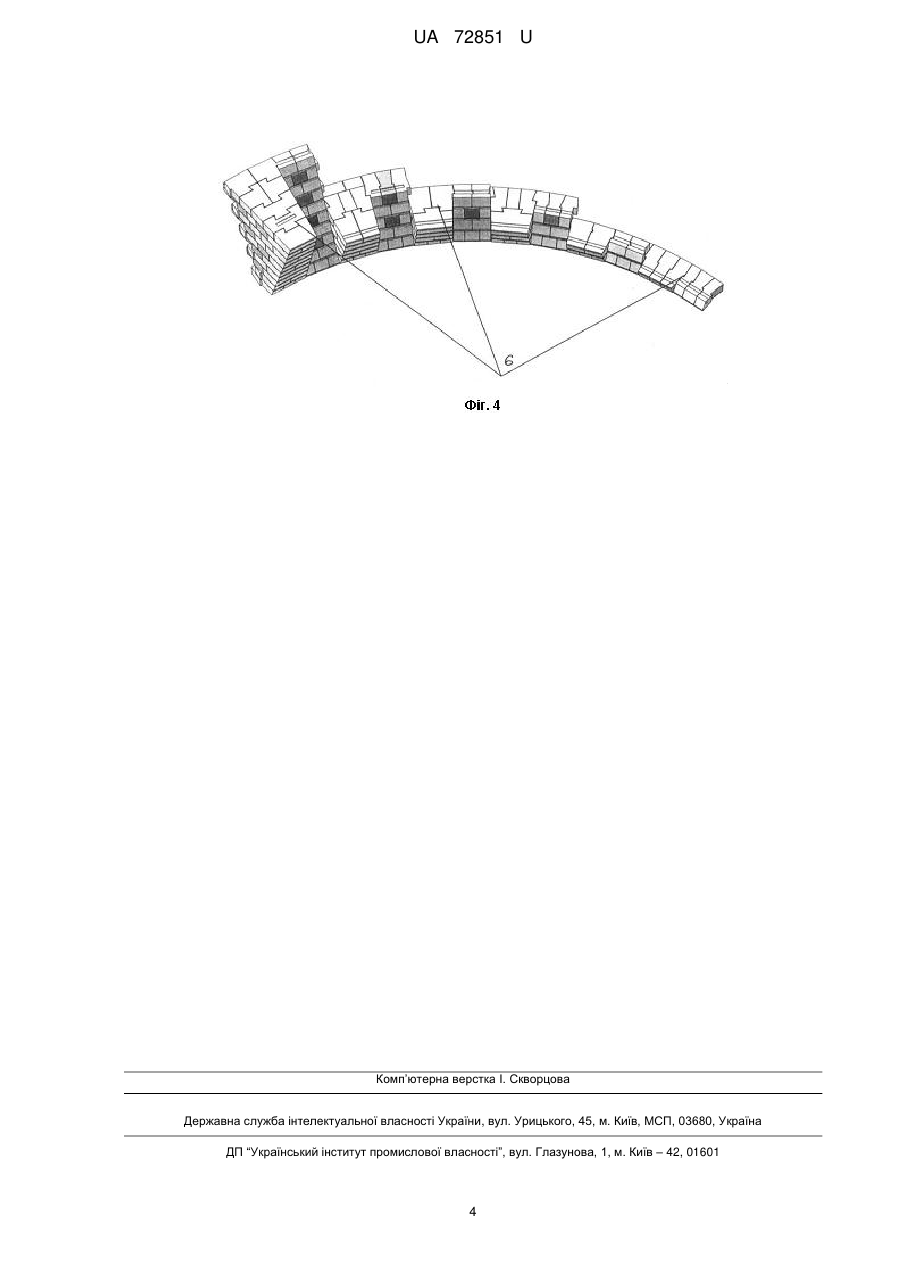

Реферат: Камера сухого гасіння коксу складається з розташованих у металевому кожусі форкамери, зони охолодження, зони косих ходів з консолями, кладка якої виконана з фасонних і нормальних вогнетривких виробів, кожний ряд яких зв'язаний між собою зачепленням "паз у шпунт", і шамотного вогнетривкого виробу. В зоні косих ходів вогнетривкі вироби додатково зв'язані між собою за допомогою зачеплення "ластівчин хвіст". Крайній, прилягаючий до кожуха шар по периметру кладки виконаний з легковагових вогнетривів. UA 72851 U (54) КАМЕРА СУХОГО ГАСІННЯ КОКСУ UA 72851 U UA 72851 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до камер сухого гасіння коксу й може знайти застосування в коксохімічній промисловості. Відома камера сухого гасіння коксу, що складається з розташованих у металевому кожусі форкамери, зони охолодження коксу, зони косих ходів з консолями, кладка якої виконана з фасонних і нормальних вогнетривких виробів (див., наприклад, креслення ГИПРОКОКСА № 5402216. Кладка камери сухого гасіння коксу. 1964). Відома також камера сухого гасіння коксу, що складається з розташованих у металевому кожусі форкамери, зони охолодження коксу, зони косих ходів з консолями, кладка якої виконана з фасонних і нормальних вогнетривких виробів, кожний ряд яких зв'язаний між собою зачепленням «паз у шпунт», і шамотного вогнетривкого виробу (див., наприклад, креслення ГИПРОКОКСА № 782197. Кладка камери сухого гасіння коксу продуктивністю 52-56 т/год. 1973). За технічною суттю й очікуваним ефектом відомий пристрій є найбільш близьким до того, що заявляється. Виконання описаним чином кладки зони косих ходів у відомих пристроях не забезпечувало достатню міцність консолей, що скорочувало термін їх служби. Недоліком відомих пристроїв, в разі їх застосування для камер продуктивністю 70 т/г й понад, є ще більше скорочення строку експлуатації кладки через руйнування в зоні косих ходів. В основу корисної моделі поставлена задача створення камери сухого гасіння коксу з більшим строком служби за рахунок підвищення міцності кладки зони косих ходів. Поставлена задача вирішується тим, що в камері сухого гасіння коксу, що складається з розташованих у металевому кожусі форкамери, зони охолодження, зони косих ходів з консолями, кладка якої виконана з фасонних і нормальних вогнетривких виробів, кожний ряд яких зв'язаний між собою зачепленням «паз у шпунт», і шамотного вогнетривкого виробу, згідно з корисною моделлю у зоні косих ходів вогнетривкі вироби додатково зв'язані між собою за допомогою зачеплення «ластівчин хвіст», а крайній, прилягаючий до кожуха шар по периметру кладки, виконаний з легковагових вогнетривів. Завдяки тому, що кожний вогнетривкий виріб у кожному ряді зони косих ходів пов'язаний із сусіднім за допомогою зачеплення «ластівчин хвіст», виключається можливість їхнього висування усередину камери, зростає монолітність кладки, а виконання крайнього, прилягаючого до кожуха шару по периметру кладки з легковагових вогнетривів, завдяки їхній здатності до деякої міри зминатися й компенсувати термічне розширення кільцевих рядів, сприяє поліпшенню цілісності зони косих ходів і досягається висока міцність камер УСТК продуктивністю 70 т/година й понад. На фіг. 1 представлена схема камери сухого гасіння коксу, на фіг. 2 - розріз по косому ходу, а на фіг. 3 і фіг. 4 - фрагменти кладки. Камера сухого гасіння коксу містить розташовані в металевому кожусі 1 форкамеру 2, зону охолодження 3, зону косих ходів 4 з консолями 5. Між собою ряди вогнетривких виробів 6 у зоні косих ходів 4 зв'язані зачепленням «паз у шпунт», а в кожному ряді вогнетривкі вироби 6 зв'язані зачепленням «ластівчин хвіст». За всім периметром кладки прилягаючий до кожуха 1 шар виконаний з легковагих вогнетривів 7. Пристрій, що заявляється, працює таким способом. Розпечений кокс із коксової печі через завантажувальний пристрій надходить у форкамеру 2, далі в зону косих ходів 4, проходить зону охолодження 3, де він охолоджується газом, що надходить протитечією коксу. При цьому найбільший руйнуючий вплив доводиться на зону косих ходів, а точніше на консолі, що підтримують всю кладку, що знаходиться вище. Застосовуване зачеплення вогнетривких виробів 6 «ластівчин хвіст» не дозволяє зрушити їх з місця, гарантуючи максимальну міцність кладки. Крайній, прилягаючий до кожуха 1 по периметру камери шар вогнетривів 7 компенсує температурні напруги в кладці, що може зберегти цілісність кладки в зоні косих ходів при роботі УСТК великої продуктивності. Техніко-економічні переваги корисної моделі, що заявляється, у порівнянні із пристроєм прототипом складаються в збільшенні строку служби за рахунок підвищення міцності кладки зони косих ходів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Камера сухого гасіння коксу, що складається з розташованих у металевому кожусі форкамери, зони охолодження, зони косих ходів з консолями, кладка якої виконана з фасонних і нормальних вогнетривких виробів, кожний ряд яких зв'язаний між собою зачепленням "паз у шпунт", і шамотного вогнетривкого виробу, яка відрізняється тим, що в зоні косих ходів вогнетривкі 1 UA 72851 U вироби додатково зв'язані між собою за допомогою зачеплення "ластівчин хвіст", а крайній, прилягаючий до кожуха шар по периметру кладки виконаний з легковагових вогнетривів. 2 UA 72851 U 3 UA 72851 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
