Механізм голки швейно-обметувальної машини

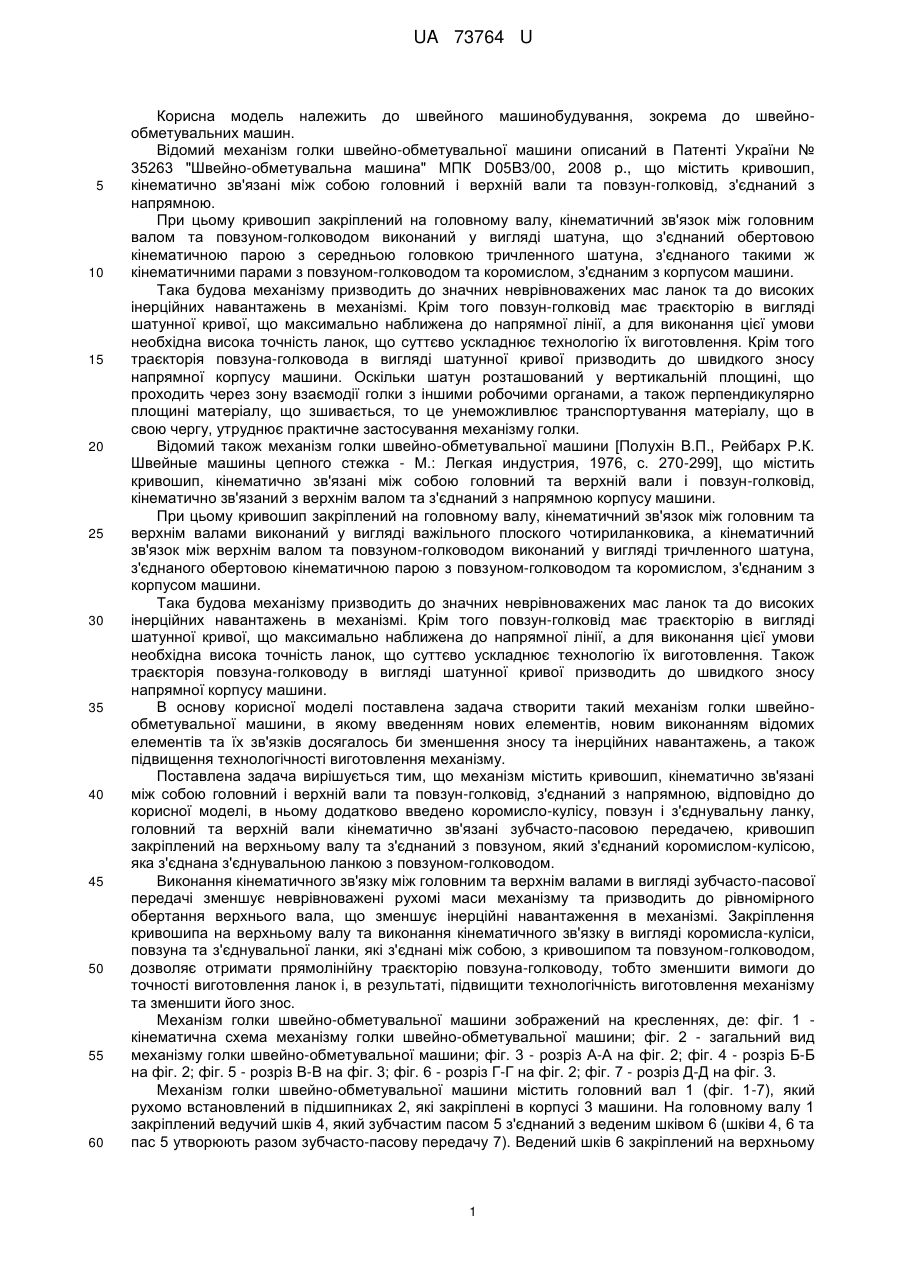

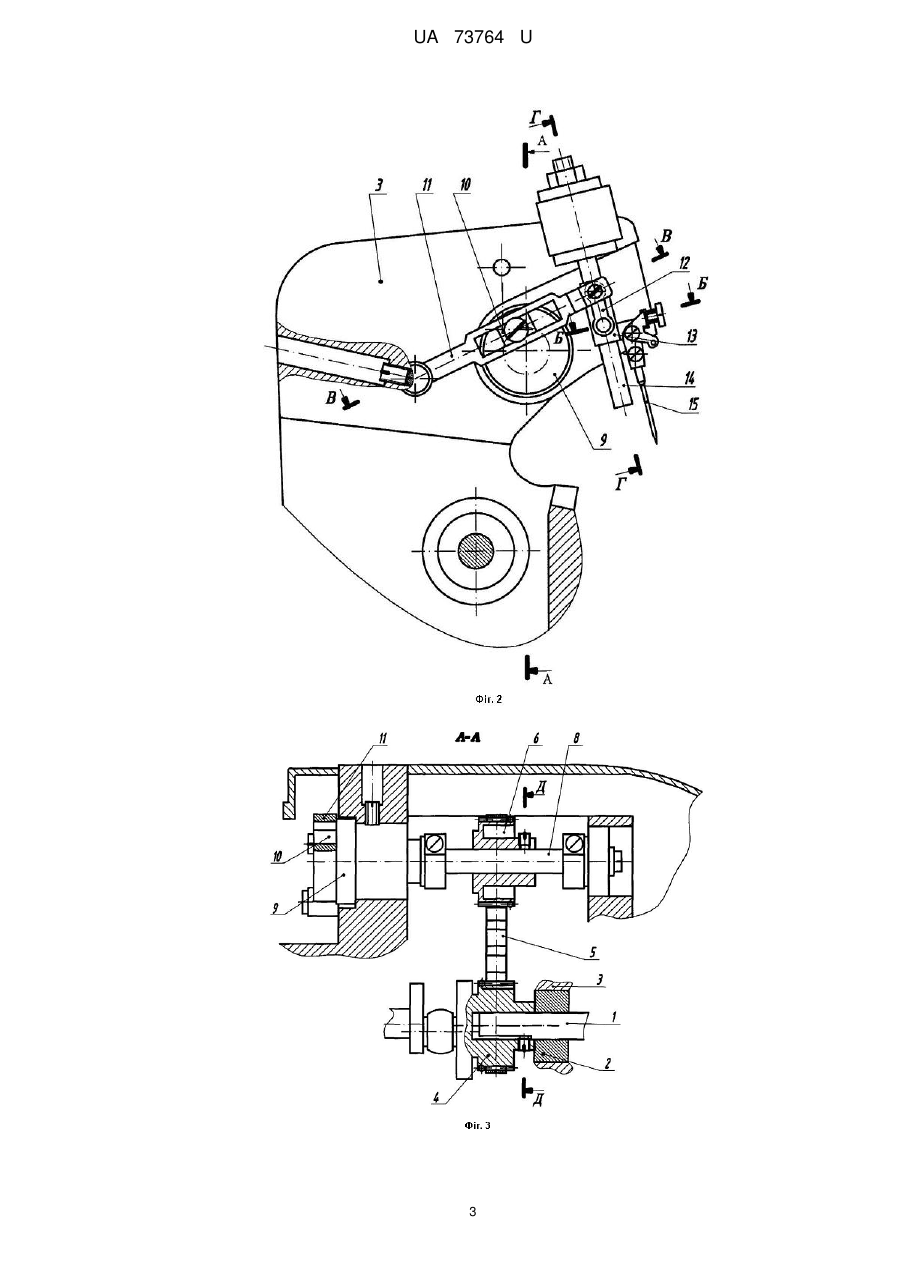

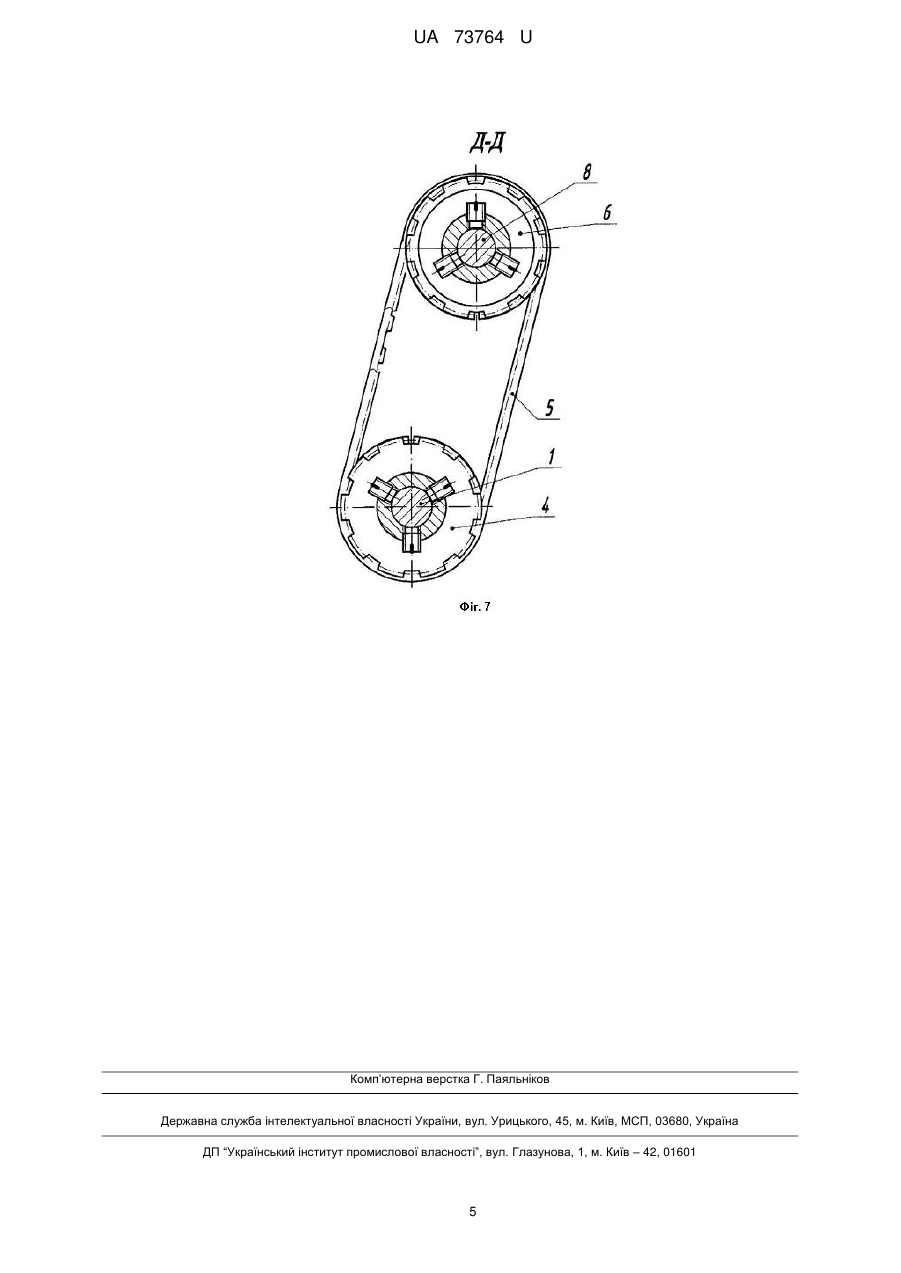

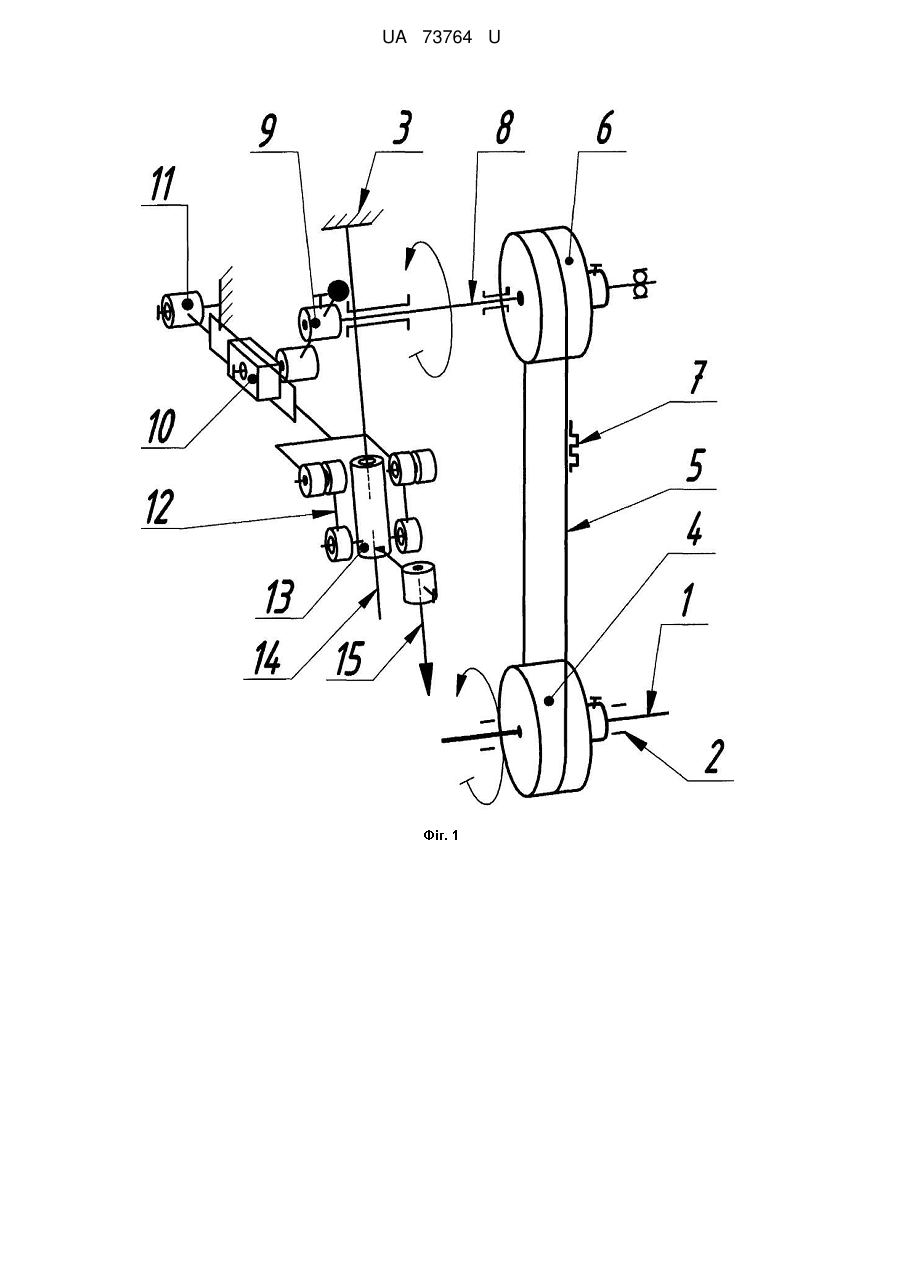

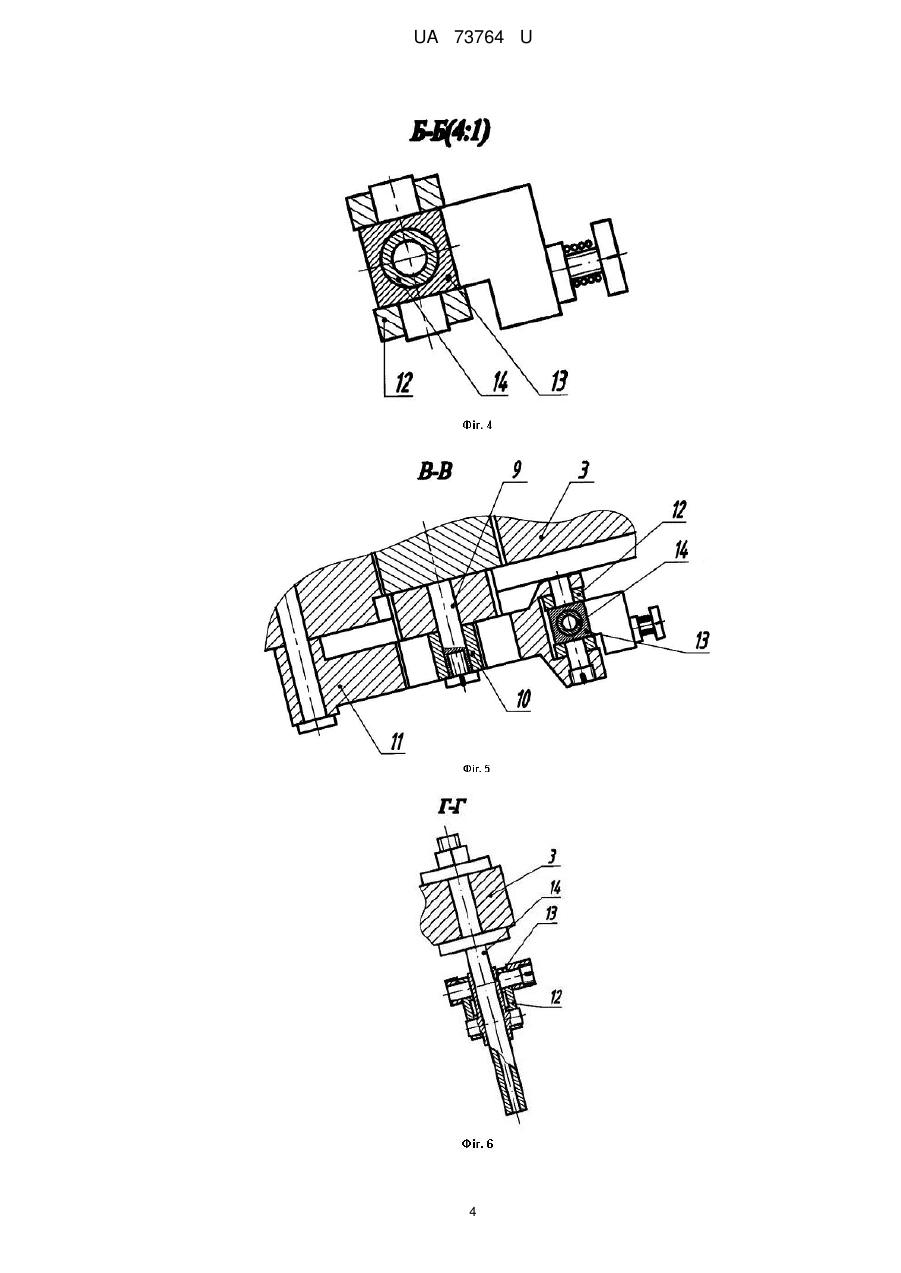

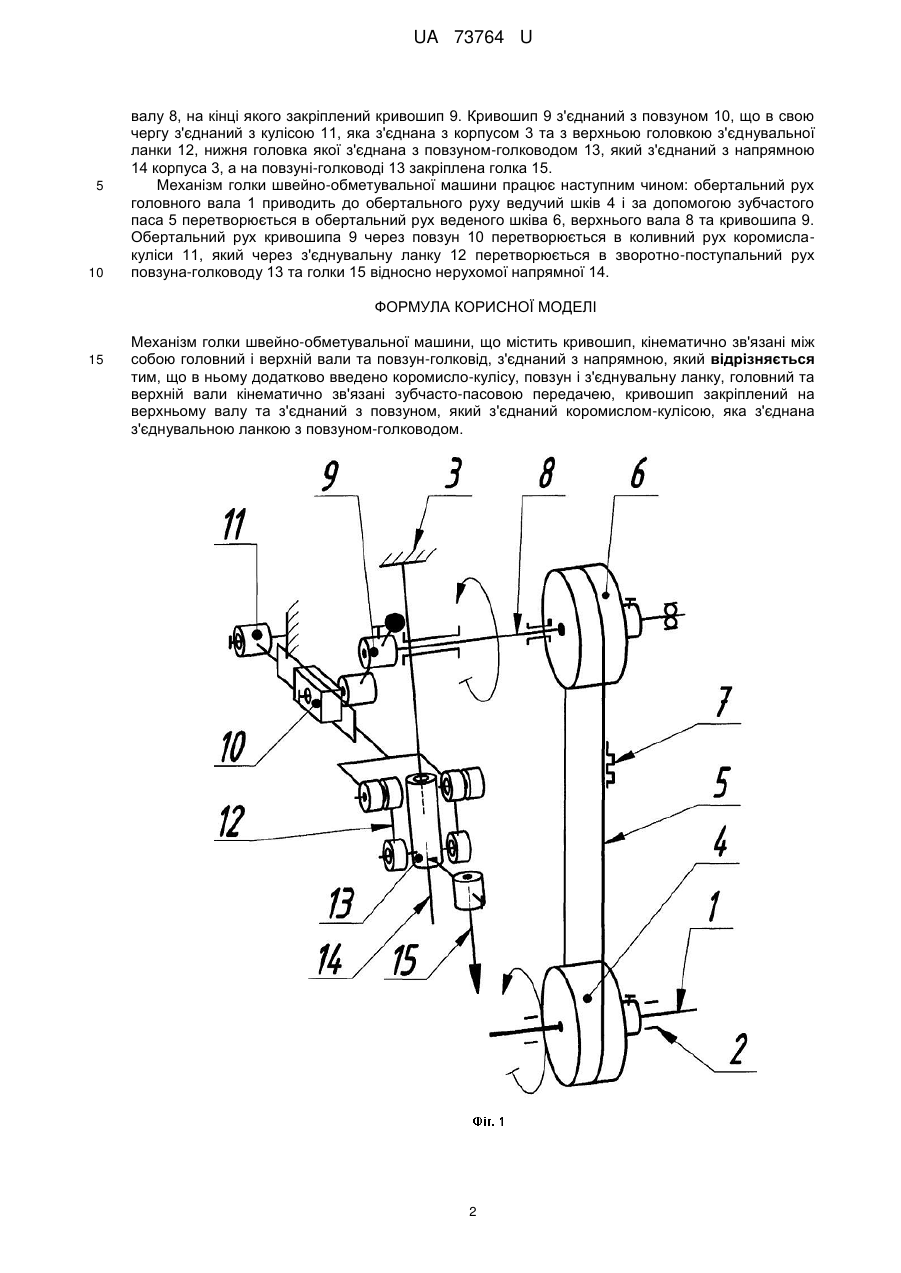

Реферат: UA 73764 U UA 73764 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до швейного машинобудування, зокрема до швейнообметувальних машин. Відомий механізм голки швейно-обметувальної машини описаний в Патенті України № 35263 "Швейно-обметувальна машина" МПК D05B3/00, 2008 p., що містить кривошип, кінематично зв'язані між собою головний і верхній вали та повзун-голковід, з'єднаний з напрямною. При цьому кривошип закріплений на головному валу, кінематичний зв'язок між головним валом та повзуном-голководом виконаний у вигляді шатуна, що з'єднаний обертовою кінематичною парою з середньою головкою тричленного шатуна, з'єднаного такими ж кінематичними парами з повзуном-голководом та коромислом, з'єднаним з корпусом машини. Така будова механізму призводить до значних неврівноважених мас ланок та до високих інерційних навантажень в механізмі. Крім того повзун-голковід має траєкторію в вигляді шатунної кривої, що максимально наближена до напрямної лінії, а для виконання цієї умови необхідна висока точність ланок, що суттєво ускладнює технологію їх виготовлення. Крім того траєкторія повзуна-голковода в вигляді шатунної кривої призводить до швидкого зносу напрямної корпусу машини. Оскільки шатун розташований у вертикальній площині, що проходить через зону взаємодії голки з іншими робочими органами, а також перпендикулярно площині матеріалу, що зшивається, то це унеможливлює транспортування матеріалу, що в свою чергу, утруднює практичне застосування механізму голки. Відомий також механізм голки швейно-обметувальної машини [Полухін В.П., Рейбарх Р.К. Швейные машины цепного стежка - М.: Легкая индустрия, 1976, с. 270-299], що містить кривошип, кінематично зв'язані між собою головний та верхній вали і повзун-голковід, кінематично зв'язаний з верхнім валом та з'єднаний з напрямною корпусу машини. При цьому кривошип закріплений на головному валу, кінематичний зв'язок між головним та верхнім валами виконаний у вигляді важільного плоского чотириланковика, а кінематичний зв'язок між верхнім валом та повзуном-голководом виконаний у вигляді тричленного шатуна, з'єднаного обертовою кінематичною парою з повзуном-голководом та коромислом, з'єднаним з корпусом машини. Така будова механізму призводить до значних неврівноважених мас ланок та до високих інерційних навантажень в механізмі. Крім того повзун-голковід має траєкторію в вигляді шатунної кривої, що максимально наближена до напрямної лінії, а для виконання цієї умови необхідна висока точність ланок, що суттєво ускладнює технологію їх виготовлення. Також траєкторія повзуна-голководу в вигляді шатунної кривої призводить до швидкого зносу напрямної корпусу машини. В основу корисної моделі поставлена задача створити такий механізм голки швейнообметувальної машини, в якому введенням нових елементів, новим виконанням відомих елементів та їх зв'язків досягалось би зменшення зносу та інерційних навантажень, а також підвищення технологічності виготовлення механізму. Поставлена задача вирішується тим, що механізм містить кривошип, кінематично зв'язані між собою головний і верхній вали та повзун-голковід, з'єднаний з напрямною, відповідно до корисної моделі, в ньому додатково введено коромисло-кулісу, повзун і з'єднувальну ланку, головний та верхній вали кінематично зв'язані зубчасто-пасовою передачею, кривошип закріплений на верхньому валу та з'єднаний з повзуном, який з'єднаний коромислом-кулісою, яка з'єднана з'єднувальною ланкою з повзуном-голководом. Виконання кінематичного зв'язку між головним та верхнім валами в вигляді зубчасто-пасової передачі зменшує неврівноважені рухомі маси механізму та призводить до рівномірного обертання верхнього вала, що зменшує інерційні навантаження в механізмі. Закріплення кривошипа на верхньому валу та виконання кінематичного зв'язку в вигляді коромисла-куліси, повзуна та з'єднувальної ланки, які з'єднані між собою, з кривошипом та повзуном-голководом, дозволяє отримати прямолінійну траєкторію повзуна-голководу, тобто зменшити вимоги до точності виготовлення ланок і, в результаті, підвищити технологічність виготовлення механізму та зменшити його знос. Механізм голки швейно-обметувальної машини зображений на кресленнях, де: фіг. 1 кінематична схема механізму голки швейно-обметувальної машини; фіг. 2 - загальний вид механізму голки швейно-обметувальної машини; фіг. 3 - розріз А-А на фіг. 2; фіг. 4 - розріз Б-Б на фіг. 2; фіг. 5 - розріз В-В на фіг. 3; фіг. 6 - розріз Г-Г на фіг. 2; фіг. 7 - розріз Д-Д на фіг. 3. Механізм голки швейно-обметувальної машини містить головний вал 1 (фіг. 1-7), який рухомо встановлений в підшипниках 2, які закріплені в корпусі 3 машини. На головному валу 1 закріплений ведучий шків 4, який зубчастим пасом 5 з'єднаний з веденим шківом 6 (шківи 4, 6 та пас 5 утворюють разом зубчасто-пасову передачу 7). Ведений шків 6 закріплений на верхньому 1 UA 73764 U 5 10 валу 8, на кінці якого закріплений кривошип 9. Кривошип 9 з'єднаний з повзуном 10, що в свою чергу з'єднаний з кулісою 11, яка з'єднана з корпусом 3 та з верхньою головкою з'єднувальної ланки 12, нижня головка якої з'єднана з повзуном-голководом 13, який з'єднаний з напрямною 14 корпуса 3, а на повзуні-голководі 13 закріплена голка 15. Механізм голки швейно-обметувальної машини працює наступним чином: обертальний рух головного вала 1 приводить до обертального руху ведучий шків 4 і за допомогою зубчастого паса 5 перетворюється в обертальний рух веденого шківа 6, верхнього вала 8 та кривошипа 9. Обертальний рух кривошипа 9 через повзун 10 перетворюється в коливний рух коромислакуліси 11, який через з'єднувальну ланку 12 перетворюється в зворотно-поступальний рух повзуна-голководу 13 та голки 15 відносно нерухомої напрямної 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Механізм голки швейно-обметувальної машини, що містить кривошип, кінематично зв'язані між собою головний і верхній вали та повзун-голковід, з'єднаний з напрямною, який відрізняється тим, що в ньому додатково введено коромисло-кулісу, повзун і з'єднувальну ланку, головний та верхній вали кінематично зв'язані зубчасто-пасовою передачею, кривошип закріплений на верхньому валу та з'єднаний з повзуном, який з'єднаний коромислом-кулісою, яка з'єднана з'єднувальною ланкою з повзуном-голководом. 2 UA 73764 U 3 UA 73764 U 4 UA 73764 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
