Механізм голки швейно-обметувальної машини

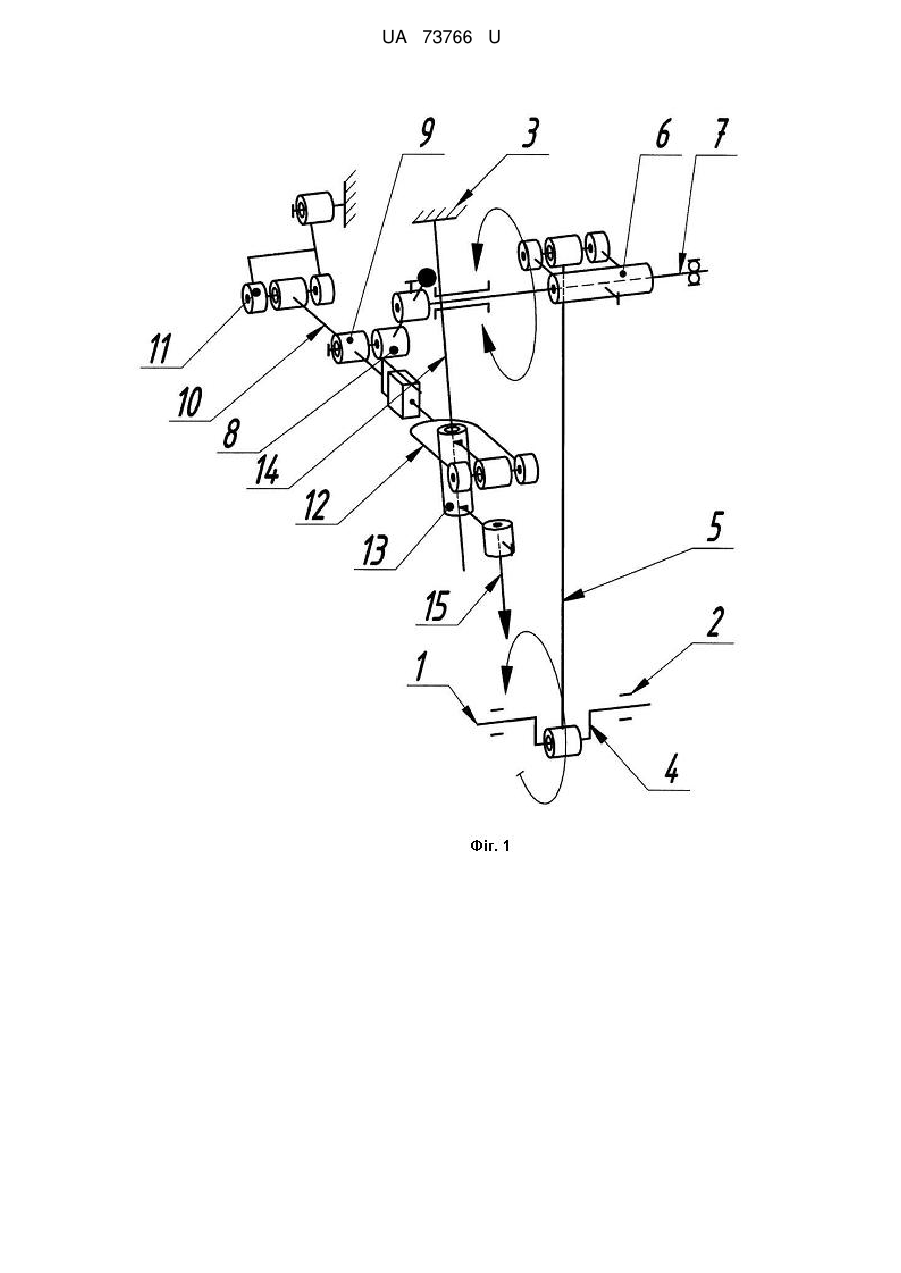

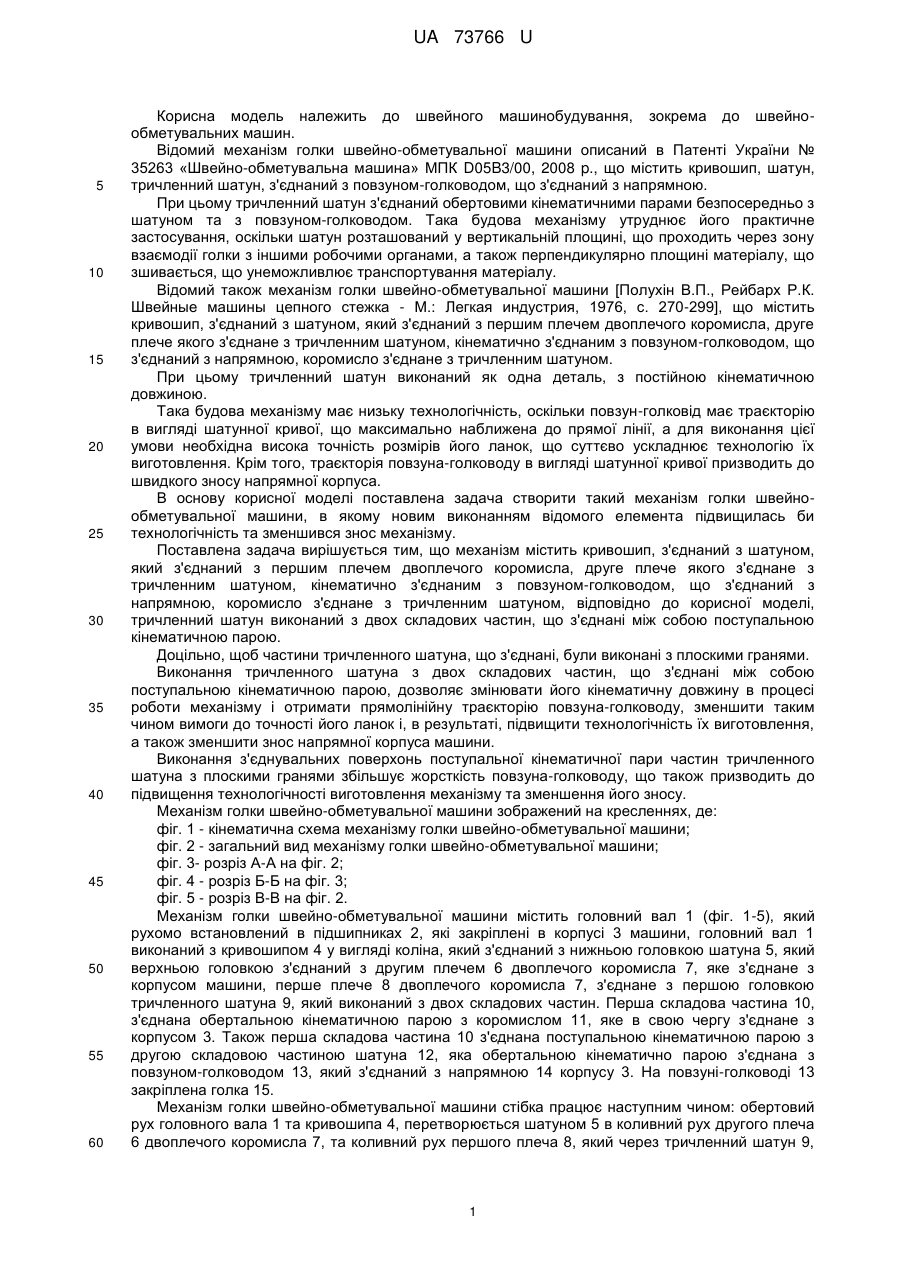

Реферат: UA 73766 U UA 73766 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до швейного машинобудування, зокрема до швейнообметувальних машин. Відомий механізм голки швейно-обметувальної машини описаний в Патенті України № 35263 «Швейно-обметувальна машина» МПК D05B3/00, 2008 p., що містить кривошип, шатун, тричленний шатун, з'єднаний з повзуном-голководом, що з'єднаний з напрямною. При цьому тричленний шатун з'єднаний обертовими кінематичними парами безпосередньо з шатуном та з повзуном-голководом. Така будова механізму утруднює його практичне застосування, оскільки шатун розташований у вертикальній площині, що проходить через зону взаємодії голки з іншими робочими органами, а також перпендикулярно площині матеріалу, що зшивається, що унеможливлює транспортування матеріалу. Відомий також механізм голки швейно-обметувальної машини [Полухін В.П., Рейбарх Р.К. Швейные машины цепного стежка - М.: Легкая индустрия, 1976, с. 270-299], що містить кривошип, з'єднаний з шатуном, який з'єднаний з першим плечем двоплечого коромисла, друге плече якого з'єднане з тричленним шатуном, кінематично з'єднаним з повзуном-голководом, що з'єднаний з напрямною, коромисло з'єднане з тричленним шатуном. При цьому тричленний шатун виконаний як одна деталь, з постійною кінематичною довжиною. Така будова механізму має низьку технологічність, оскільки повзун-голковід має траєкторію в вигляді шатунної кривої, що максимально наближена до прямої лінії, а для виконання цієї умови необхідна висока точність розмірів його ланок, що суттєво ускладнює технологію їх виготовлення. Крім того, траєкторія повзуна-голководу в вигляді шатунної кривої призводить до швидкого зносу напрямної корпуса. В основу корисної моделі поставлена задача створити такий механізм голки швейнообметувальної машини, в якому новим виконанням відомого елемента підвищилась би технологічність та зменшився знос механізму. Поставлена задача вирішується тим, що механізм містить кривошип, з'єднаний з шатуном, який з'єднаний з першим плечем двоплечого коромисла, друге плече якого з'єднане з тричленним шатуном, кінематично з'єднаним з повзуном-голководом, що з'єднаний з напрямною, коромисло з'єднане з тричленним шатуном, відповідно до корисної моделі, тричленний шатун виконаний з двох складових частин, що з'єднані між собою поступальною кінематичною парою. Доцільно, щоб частини тричленного шатуна, що з'єднані, були виконані з плоскими гранями. Виконання тричленного шатуна з двох складових частин, що з'єднані між собою поступальною кінематичною парою, дозволяє змінювати його кінематичну довжину в процесі роботи механізму і отримати прямолінійну траєкторію повзуна-голководу, зменшити таким чином вимоги до точності його ланок і, в результаті, підвищити технологічність їх виготовлення, а також зменшити знос напрямної корпуса машини. Виконання з'єднувальних поверхонь поступальної кінематичної пари частин тричленного шатуна з плоскими гранями збільшує жорсткість повзуна-голководу, що також призводить до підвищення технологічності виготовлення механізму та зменшення його зносу. Механізм голки швейно-обметувальної машини зображений на кресленнях, де: фіг. 1 - кінематична схема механізму голки швейно-обметувальної машини; фіг. 2 - загальний вид механізму голки швейно-обметувальної машини; фіг. 3- розріз А-А на фіг. 2; фіг. 4 - розріз Б-Б на фіг. 3; фіг. 5 - розріз В-В на фіг. 2. Механізм голки швейно-обметувальної машини містить головний вал 1 (фіг. 1-5), який рухомо встановлений в підшипниках 2, які закріплені в корпусі 3 машини, головний вал 1 виконаний з кривошипом 4 у вигляді коліна, який з'єднаний з нижньою головкою шатуна 5, який верхньою головкою з'єднаний з другим плечем 6 двоплечого коромисла 7, яке з'єднане з корпусом машини, перше плече 8 двоплечого коромисла 7, з'єднане з першою головкою тричленного шатуна 9, який виконаний з двох складових частин. Перша складова частина 10, з'єднана обертальною кінематичною парою з коромислом 11, яке в свою чергу з'єднане з корпусом 3. Також перша складова частина 10 з'єднана поступальною кінематичною парою з другою складовою частиною шатуна 12, яка обертальною кінематично парою з'єднана з повзуном-голководом 13, який з'єднаний з напрямною 14 корпусу 3. На повзуні-голководі 13 закріплена голка 15. Механізм голки швейно-обметувальної машини стібка працює наступним чином: обертовий рух головного вала 1 та кривошипа 4, перетворюється шатуном 5 в коливний рух другого плеча 6 двоплечого коромисла 7, та коливний рух першого плеча 8, який через тричленний шатун 9, 1 UA 73766 U 5 та його першу складову частину 10 та другу складову частину 12, коромисло 11, перетворюється в зворотно-поступальний рух повзуна-голководу 13 з голкою 15 відносно напрямної 14 корпусу машини 3. Відносний поступальний рух першої складової частини 10 та другої складової частини 12 тричленного шатуна 9 забезпечує зміну кінематичної довжини шатуна 9, в процесі його руху і, в результаті, забезпечує прямолінійний рух повзуна-голководу 13 відносно напрямної 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Механізм голки швейно-обметувальної машини, що містить кривошип, з'єднаний з шатуном, який з'єднаний з першим плечем двоплечого коромисла, друге плече якого з'єднане з тричленним шатуном, кінематично з'єднаним з повзуном-голководом, що з'єднаний з напрямною, коромисло з'єднане з тричленним шатуном, який відрізняється тим, що тричленний шатун виконаний з двох складових частин, що з'єднані між собою поступальною кінематичною парою. 2. Механізм голки швейно-обметувальної машини за п. 1, який відрізняється тим, що частини тричленного шатуна, що з'єднані, виконані з плоскими гранями. 2 UA 73766 U 3 UA 73766 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
