Механізм голки швейно-обметувальної машини

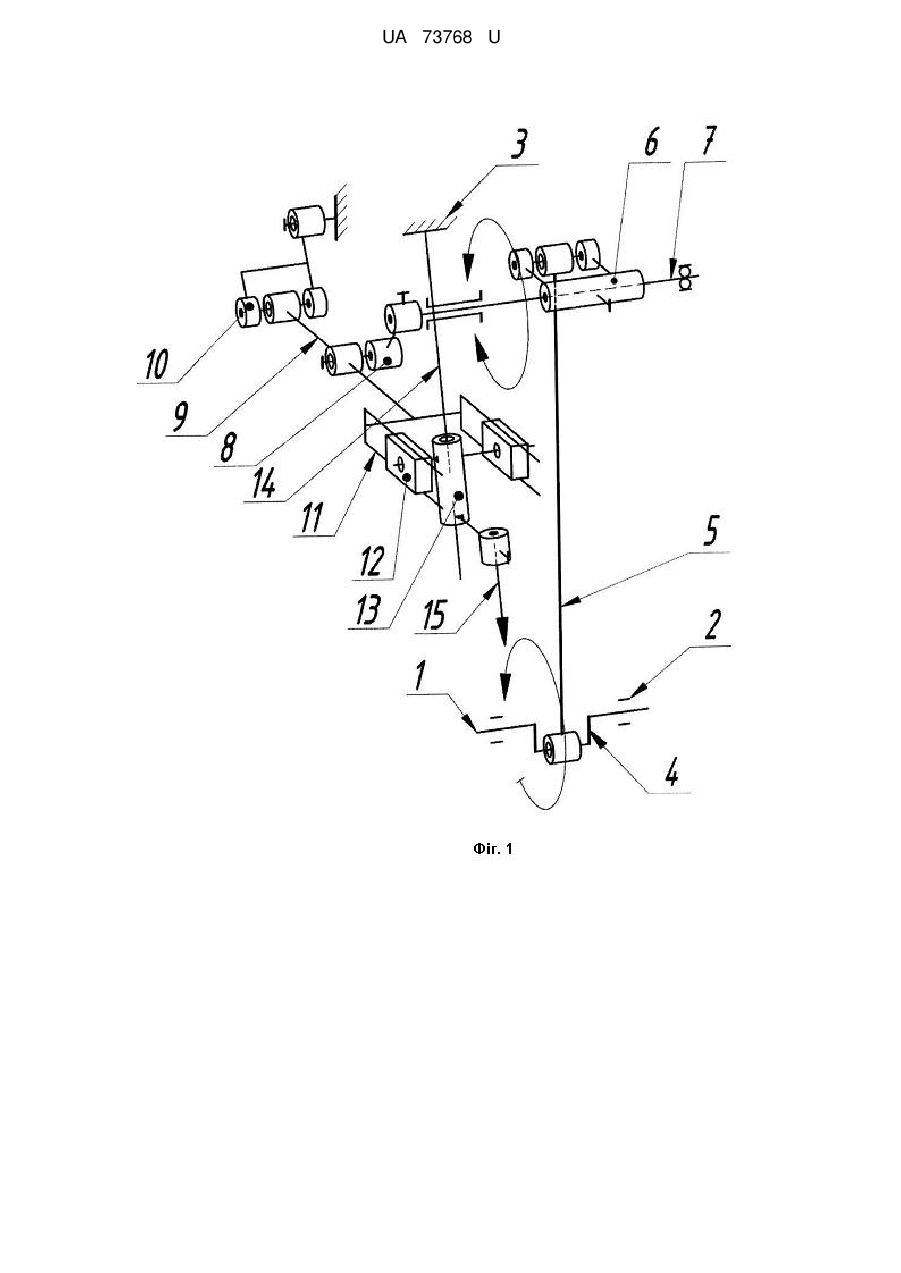

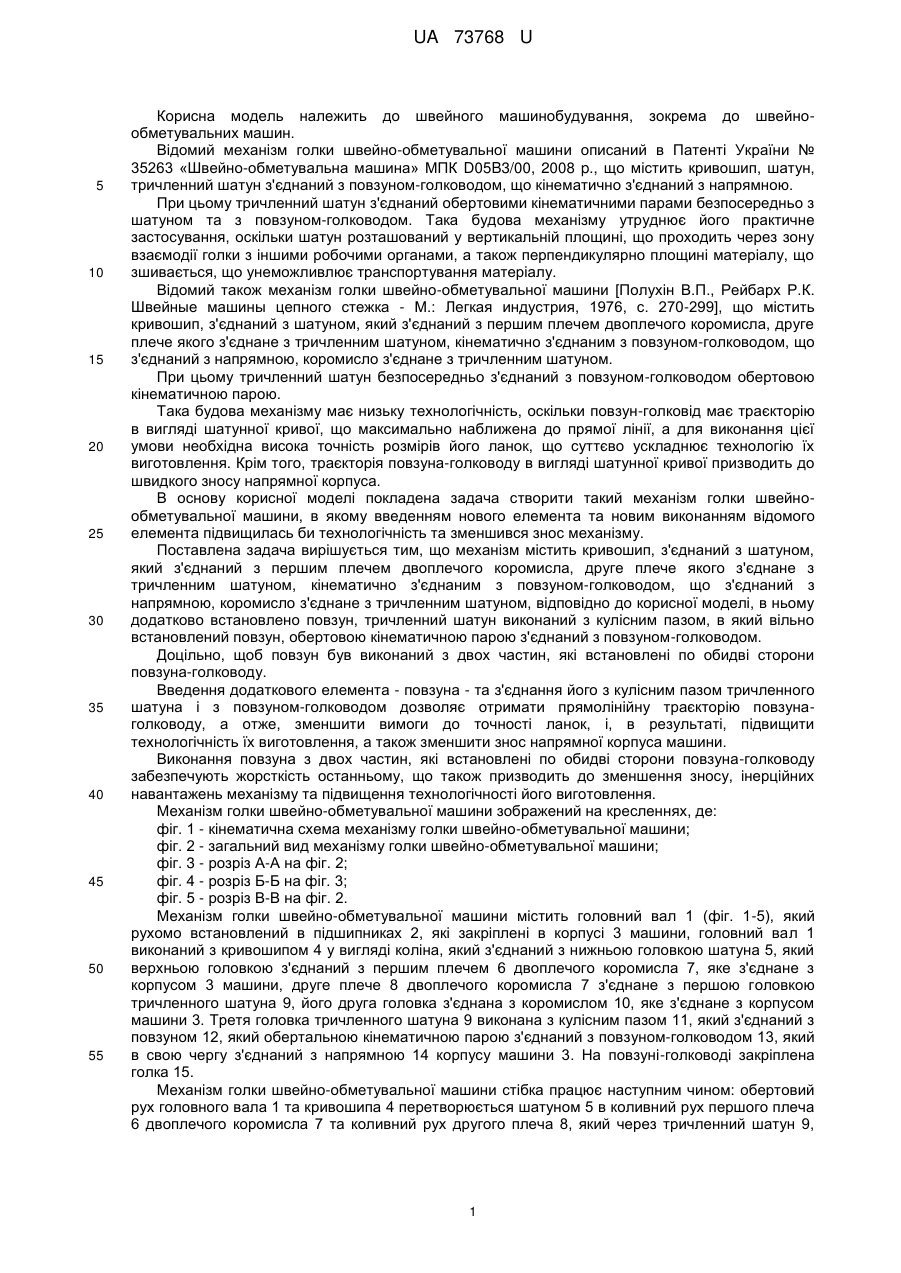

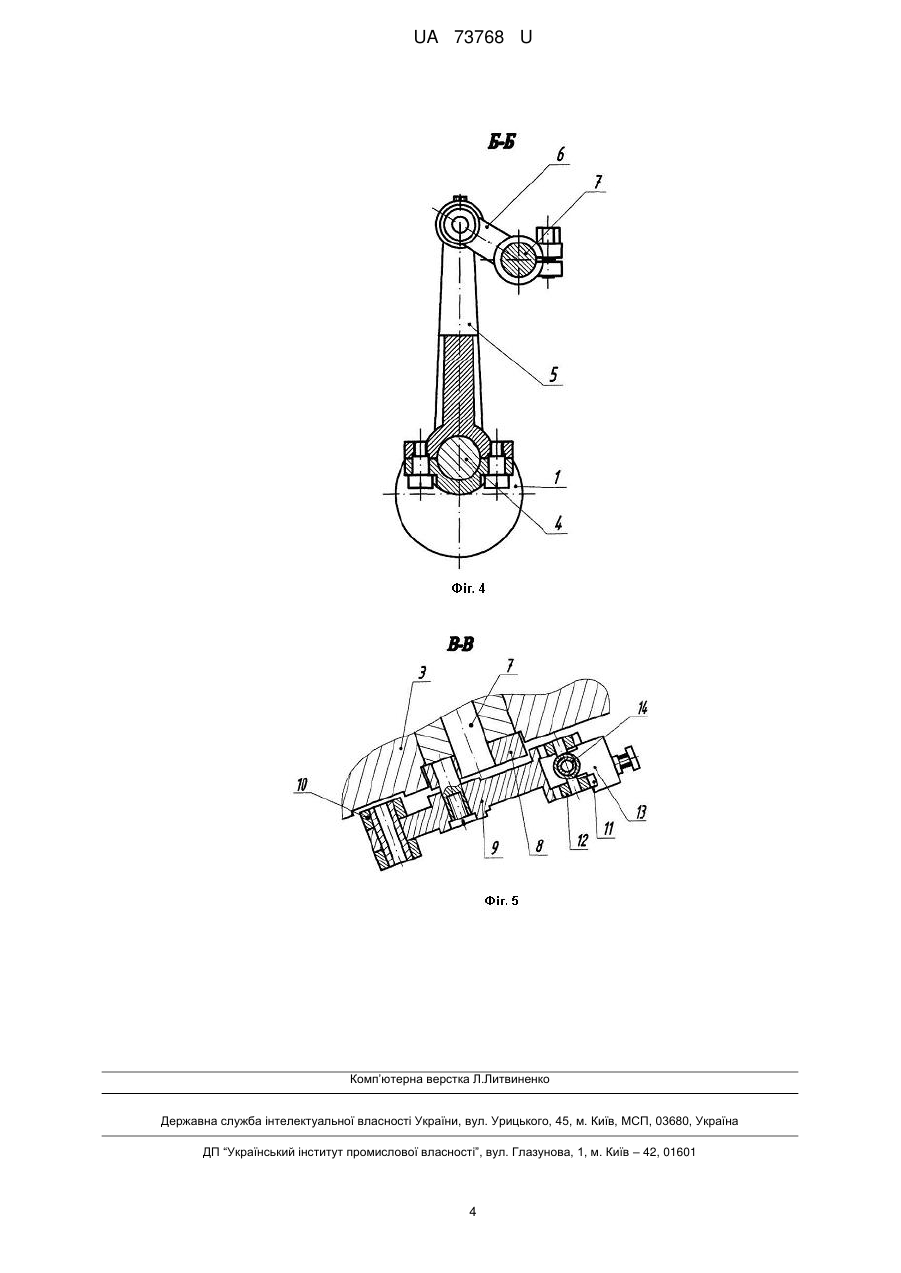

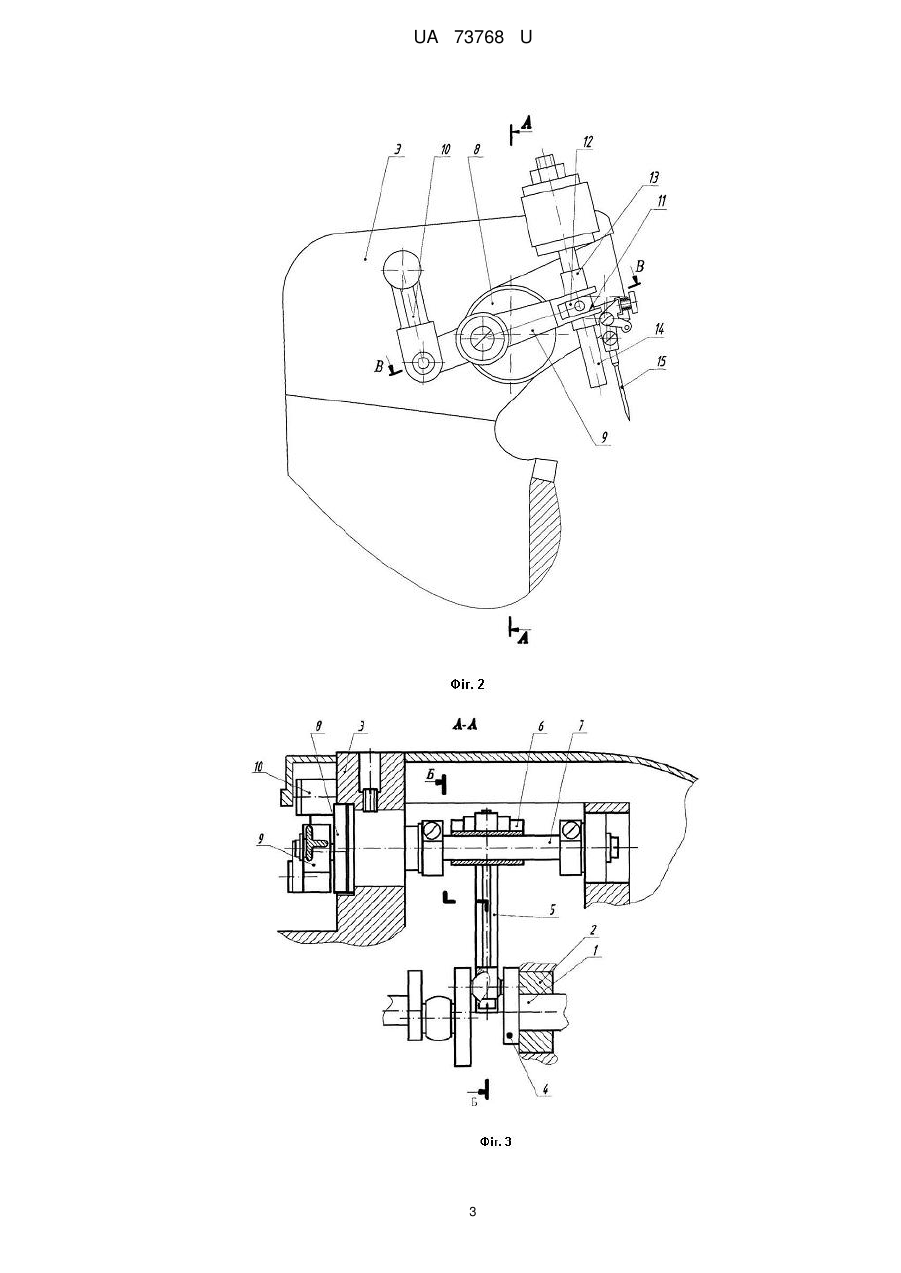

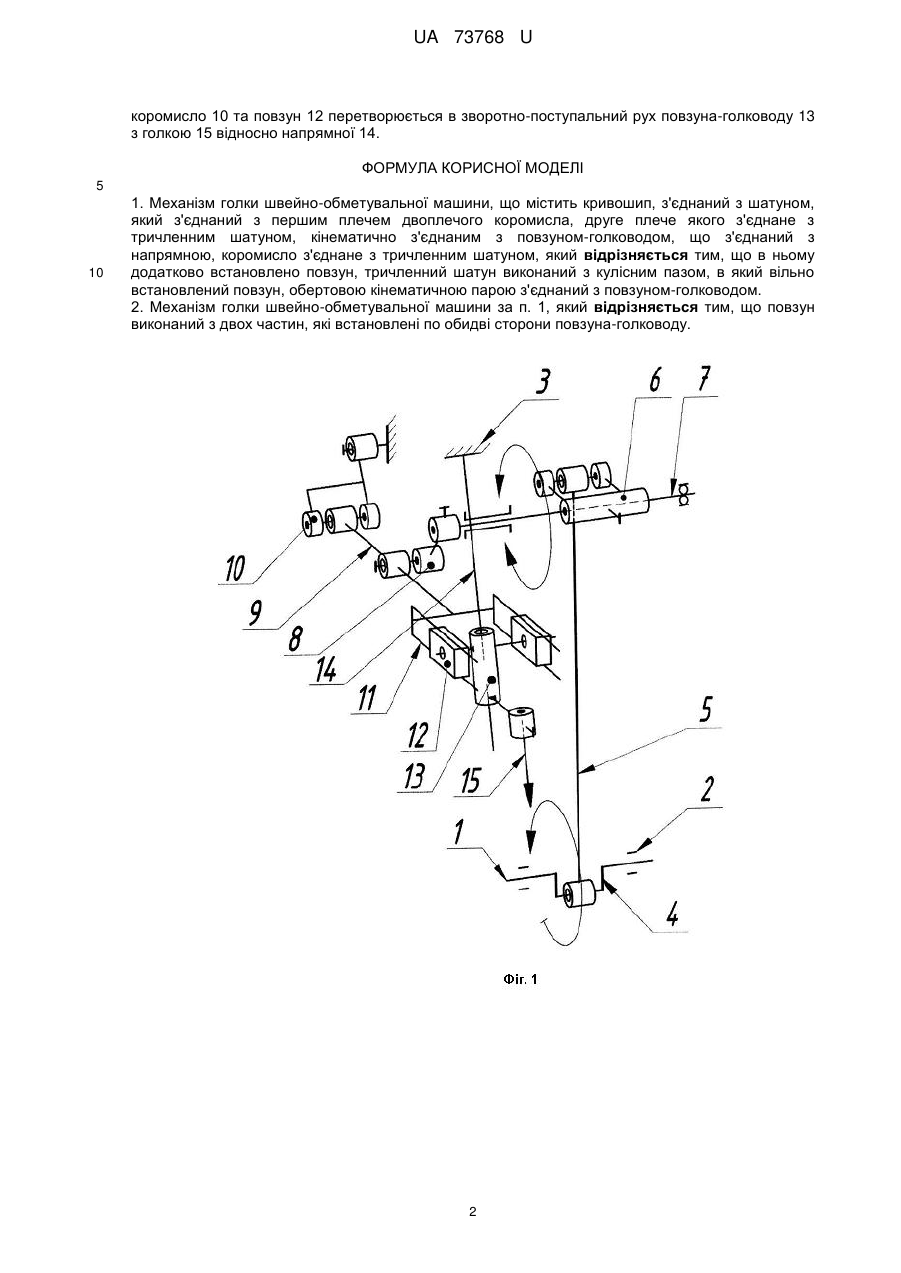

Реферат: UA 73768 U UA 73768 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до швейного машинобудування, зокрема до швейнообметувальних машин. Відомий механізм голки швейно-обметувальної машини описаний в Патенті України № 35263 «Швейно-обметувальна машина» МПК D05B3/00, 2008 p., що містить кривошип, шатун, тричленний шатун з'єднаний з повзуном-голководом, що кінематично з'єднаний з напрямною. При цьому тричленний шатун з'єднаний обертовими кінематичними парами безпосередньо з шатуном та з повзуном-голководом. Така будова механізму утруднює його практичне застосування, оскільки шатун розташований у вертикальній площині, що проходить через зону взаємодії голки з іншими робочими органами, а також перпендикулярно площині матеріалу, що зшивається, що унеможливлює транспортування матеріалу. Відомий також механізм голки швейно-обметувальної машини [Полухін В.П., Рейбарх Р.К. Швейные машины цепного стежка - М.: Легкая индустрия, 1976, с. 270-299], що містить кривошип, з'єднаний з шатуном, який з'єднаний з першим плечем двоплечого коромисла, друге плече якого з'єднане з тричленним шатуном, кінематично з'єднаним з повзуном-голководом, що з'єднаний з напрямною, коромисло з'єднане з тричленним шатуном. При цьому тричленний шатун безпосередньо з'єднаний з повзуном-голководом обертовою кінематичною парою. Така будова механізму має низьку технологічність, оскільки повзун-голковід має траєкторію в вигляді шатунної кривої, що максимально наближена до прямої лінії, а для виконання цієї умови необхідна висока точність розмірів його ланок, що суттєво ускладнює технологію їх виготовлення. Крім того, траєкторія повзуна-голководу в вигляді шатунної кривої призводить до швидкого зносу напрямної корпуса. В основу корисної моделі покладена задача створити такий механізм голки швейнообметувальної машини, в якому введенням нового елемента та новим виконанням відомого елемента підвищилась би технологічність та зменшився знос механізму. Поставлена задача вирішується тим, що механізм містить кривошип, з'єднаний з шатуном, який з'єднаний з першим плечем двоплечого коромисла, друге плече якого з'єднане з тричленним шатуном, кінематично з'єднаним з повзуном-голководом, що з'єднаний з напрямною, коромисло з'єднане з тричленним шатуном, відповідно до корисної моделі, в ньому додатково встановлено повзун, тричленний шатун виконаний з кулісним пазом, в який вільно встановлений повзун, обертовою кінематичною парою з'єднаний з повзуном-голководом. Доцільно, щоб повзун був виконаний з двох частин, які встановлені по обидві сторони повзуна-голководу. Введення додаткового елемента - повзуна - та з'єднання його з кулісним пазом тричленного шатуна і з повзуном-голководом дозволяє отримати прямолінійну траєкторію повзунаголководу, а отже, зменшити вимоги до точності ланок, і, в результаті, підвищити технологічність їх виготовлення, а також зменшити знос напрямної корпуса машини. Виконання повзуна з двох частин, які встановлені по обидві сторони повзуна-голководу забезпечують жорсткість останньому, що також призводить до зменшення зносу, інерційних навантажень механізму та підвищення технологічності його виготовлення. Механізм голки швейно-обметувальної машини зображений на кресленнях, де: фіг. 1 - кінематична схема механізму голки швейно-обметувальної машини; фіг. 2 - загальний вид механізму голки швейно-обметувальної машини; фіг. 3 - розріз А-А на фіг. 2; фіг. 4 - розріз Б-Б на фіг. 3; фіг. 5 - розріз В-В на фіг. 2. Механізм голки швейно-обметувальної машини містить головний вал 1 (фіг. 1-5), який рухомо встановлений в підшипниках 2, які закріплені в корпусі 3 машини, головний вал 1 виконаний з кривошипом 4 у вигляді коліна, який з'єднаний з нижньою головкою шатуна 5, який верхньою головкою з'єднаний з першим плечем 6 двоплечого коромисла 7, яке з'єднане з корпусом 3 машини, друге плече 8 двоплечого коромисла 7 з'єднане з першою головкою тричленного шатуна 9, його друга головка з'єднана з коромислом 10, яке з'єднане з корпусом машини 3. Третя головка тричленного шатуна 9 виконана з кулісним пазом 11, який з'єднаний з повзуном 12, який обертальною кінематичною парою з'єднаний з повзуном-голководом 13, який в свою чергу з'єднаний з напрямною 14 корпусу машини 3. На повзуні-голководі закріплена голка 15. Механізм голки швейно-обметувальної машини стібка працює наступним чином: обертовий рух головного вала 1 та кривошипа 4 перетворюється шатуном 5 в коливний рух першого плеча 6 двоплечого коромисла 7 та коливний рух другого плеча 8, який через тричленний шатун 9, 1 UA 73768U коромисло 10 та повзун 12 перетворюється в зворотно-поступальний рух повзуна-голководу 13 з голкою 15 відносно напрямної 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Механізм голки швейно-обметувальної машини, що містить кривошип, з'єднаний з шатуном, який з'єднаний з першим плечем двоплечого коромисла, друге плече якого з'єднане з тричленним шатуном, кінематично з'єднаним з повзуном-голководом, що з'єднаний з напрямною, коромисло з'єднане з тричленним шатуном, який відрізняється тим, що в ньому додатково встановлено повзун, тричленний шатун виконаний з кулісним пазом, в який вільно встановлений повзун, обертовою кінематичною парою з'єднаний з повзуном-голководом. 2. Механізм голки швейно-обметувальної машини за п. 1, який відрізняється тим, що повзун виконаний з двох частин, які встановлені по обидві сторони повзуна-голководу. 2 UA 73768 U 3 UA 73768 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
