Механізм голки швейно-обметувальної машини

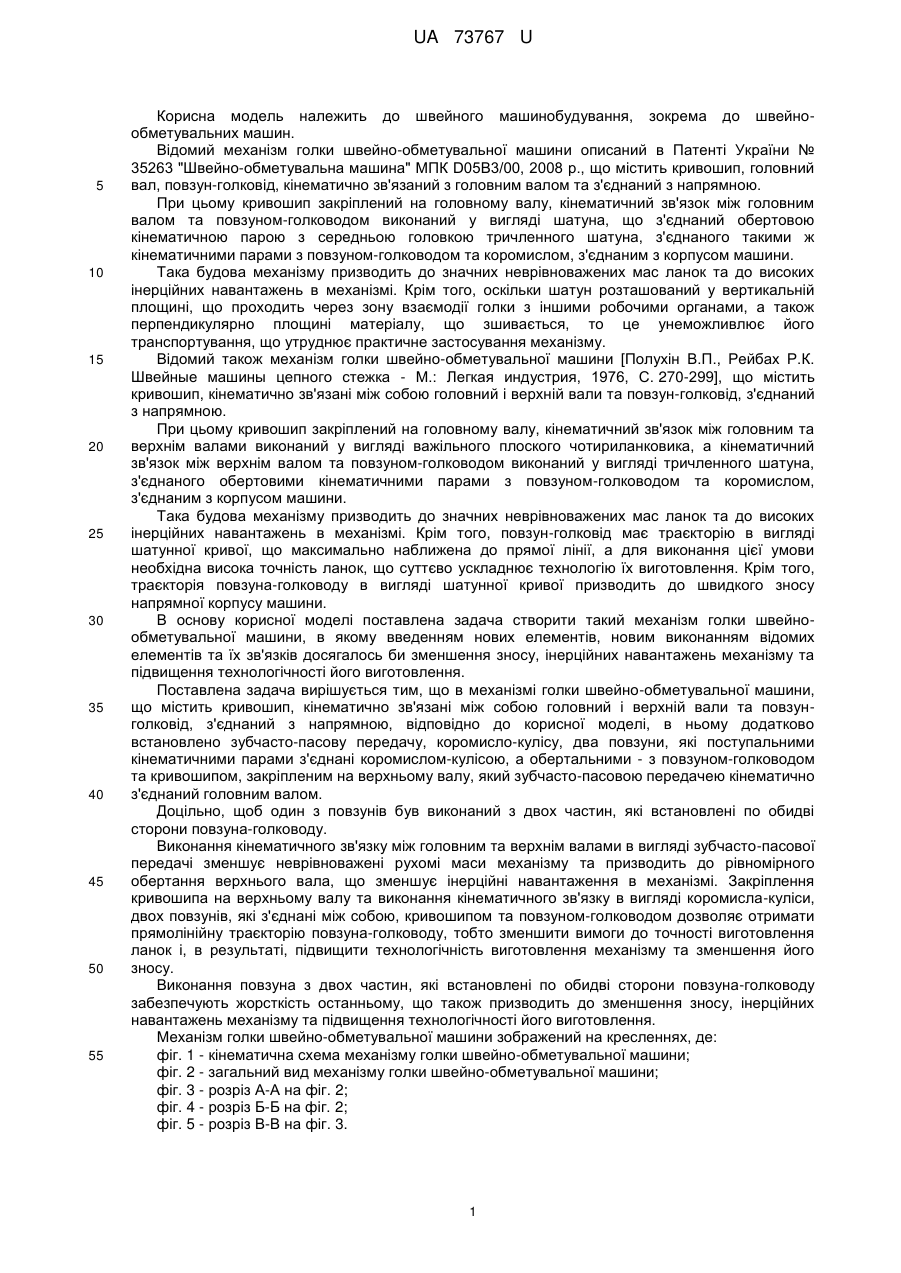

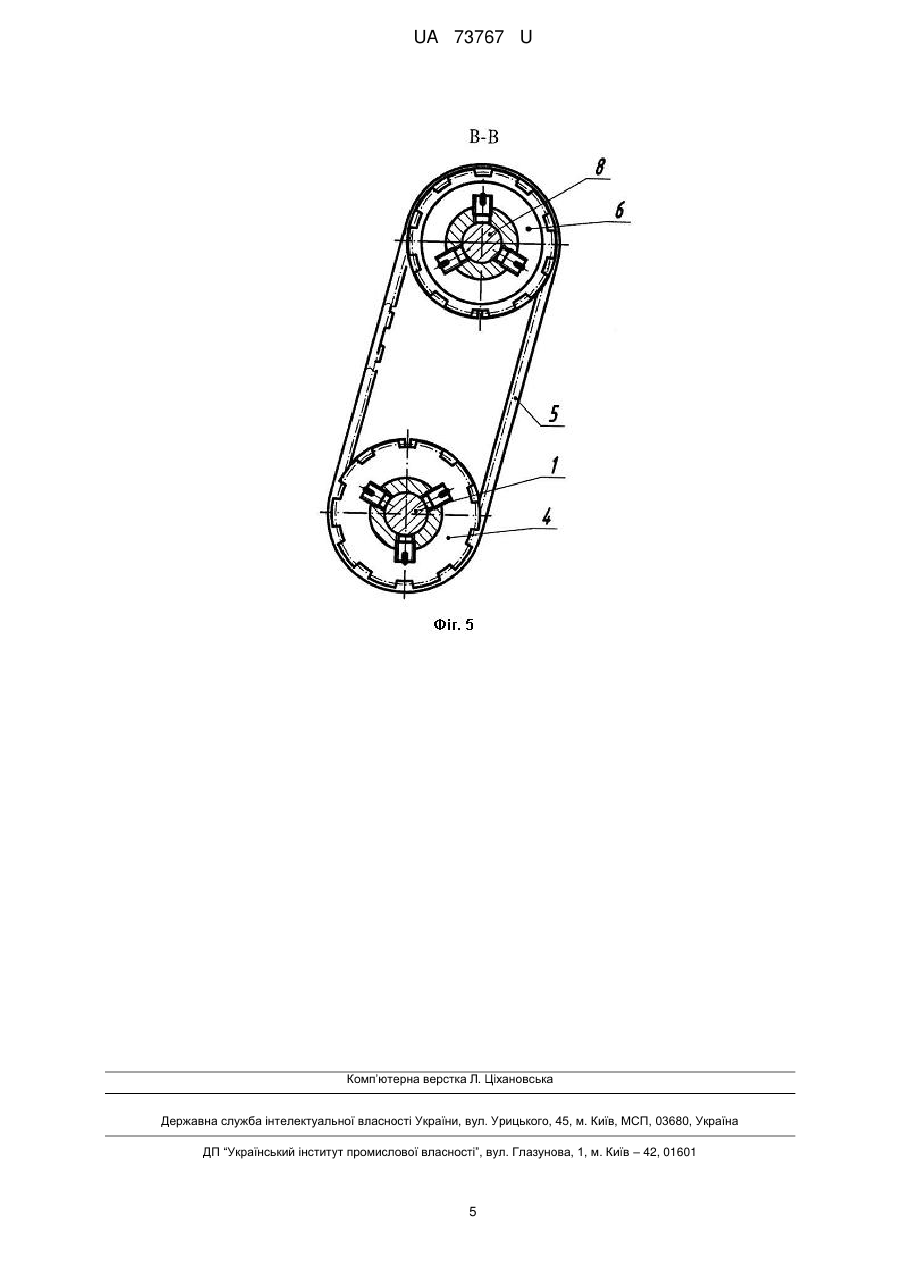

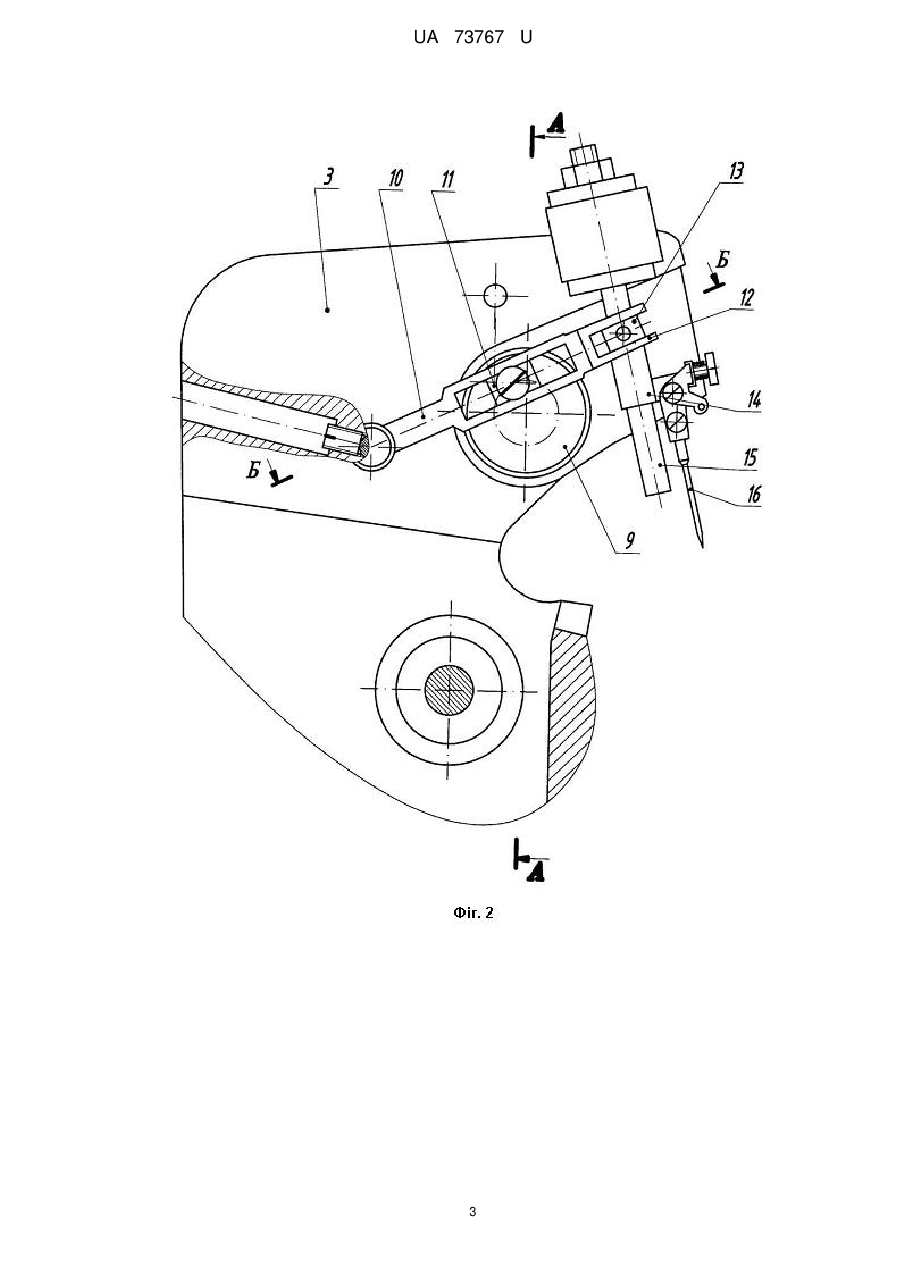

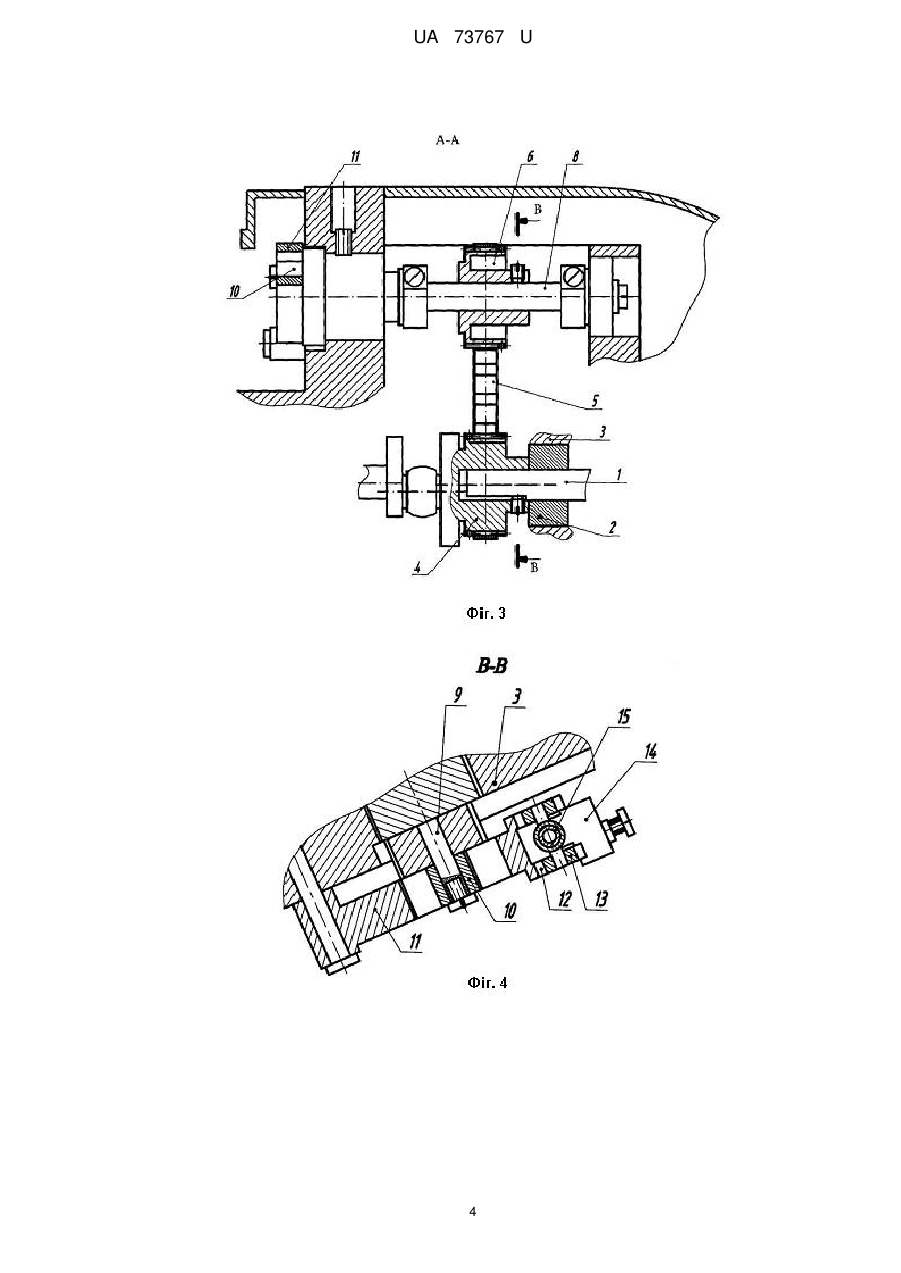

Реферат: UA 73767 U UA 73767 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до швейного машинобудування, зокрема до швейнообметувальних машин. Відомий механізм голки швейно-обметувальної машини описаний в Патенті України № 35263 "Швейно-обметувальна машина" МПК D05B3/00, 2008 p., що містить кривошип, головний вал, повзун-голковід, кінематично зв'язаний з головним валом та з'єднаний з напрямною. При цьому кривошип закріплений на головному валу, кінематичний зв'язок між головним валом та повзуном-голководом виконаний у вигляді шатуна, що з'єднаний обертовою кінематичною парою з середньою головкою тричленного шатуна, з'єднаного такими ж кінематичними парами з повзуном-голководом та коромислом, з'єднаним з корпусом машини. Така будова механізму призводить до значних неврівноважених мас ланок та до високих інерційних навантажень в механізмі. Крім того, оскільки шатун розташований у вертикальній площині, що проходить через зону взаємодії голки з іншими робочими органами, а також перпендикулярно площині матеріалу, що зшивається, то це унеможливлює його транспортування, що утруднює практичне застосування механізму. Відомий також механізм голки швейно-обметувальної машини [Полухін В.П., Рейбах Р.К. Швейные машины цепного стежка - М.: Легкая индустрия, 1976, C. 270-299], що містить кривошип, кінематично зв'язані між собою головний і верхній вали та повзун-голковід, з'єднаний з напрямною. При цьому кривошип закріплений на головному валу, кінематичний зв'язок між головним та верхнім валами виконаний у вигляді важільного плоского чотириланковика, а кінематичний зв'язок між верхнім валом та повзуном-голководом виконаний у вигляді тричленного шатуна, з'єднаного обертовими кінематичними парами з повзуном-голководом та коромислом, з'єднаним з корпусом машини. Така будова механізму призводить до значних неврівноважених мас ланок та до високих інерційних навантажень в механізмі. Крім того, повзун-голковід має траєкторію в вигляді шатунної кривої, що максимально наближена до прямої лінії, а для виконання цієї умови необхідна висока точність ланок, що суттєво ускладнює технологію їх виготовлення. Крім того, траєкторія повзуна-голководу в вигляді шатунної кривої призводить до швидкого зносу напрямної корпусу машини. В основу корисної моделі поставлена задача створити такий механізм голки швейнообметувальної машини, в якому введенням нових елементів, новим виконанням відомих елементів та їх зв'язків досягалось би зменшення зносу, інерційних навантажень механізму та підвищення технологічності його виготовлення. Поставлена задача вирішується тим, що в механізмі голки швейно-обметувальної машини, що містить кривошип, кінематично зв'язані між собою головний і верхній вали та повзунголковід, з'єднаний з напрямною, відповідно до корисної моделі, в ньому додатково встановлено зубчасто-пасову передачу, коромисло-кулісу, два повзуни, які поступальними кінематичними парами з'єднані коромислом-кулісою, а обертальними - з повзуном-голководом та кривошипом, закріпленим на верхньому валу, який зубчасто-пасовою передачею кінематично з'єднаний головним валом. Доцільно, щоб один з повзунів був виконаний з двох частин, які встановлені по обидві сторони повзуна-голководу. Виконання кінематичного зв'язку між головним та верхнім валами в вигляді зубчасто-пасової передачі зменшує неврівноважені рухомі маси механізму та призводить до рівномірного обертання верхнього вала, що зменшує інерційні навантаження в механізмі. Закріплення кривошипа на верхньому валу та виконання кінематичного зв'язку в вигляді коромисла-куліси, двох повзунів, які з'єднані між собою, кривошипом та повзуном-голководом дозволяє отримати прямолінійну траєкторію повзуна-голководу, тобто зменшити вимоги до точності виготовлення ланок і, в результаті, підвищити технологічність виготовлення механізму та зменшення його зносу. Виконання повзуна з двох частин, які встановлені по обидві сторони повзуна-голководу забезпечують жорсткість останньому, що також призводить до зменшення зносу, інерційних навантажень механізму та підвищення технологічності його виготовлення. Механізм голки швейно-обметувальної машини зображений на кресленнях, де: фіг. 1 - кінематична схема механізму голки швейно-обметувальної машини; фіг. 2 - загальний вид механізму голки швейно-обметувальної машини; фіг. 3 - розріз А-А на фіг. 2; фіг. 4 - розріз Б-Б на фіг. 2; фіг. 5 - розріз В-В на фіг. 3. 1 UA 73767 U 5 10 15 Механізм голки швейно-обметувальної машини містить головний вал 1 (фіг. 1-5), який рухомо встановлений в підшипниках 2, які закріплені в корпусі 3 машини, на головному валу 1 закріплений ведучий шків 4, який зубчастим пасом 5 з'єднаний з веденим шківом 6 (шківи 4, 6 та пас 5 утворюють разом зубчасто-пасову передачу 7). Ведений шків 6 закріплений на верхньому валу 8, на кінці якого закріплений кривошип 9. Кривошип 9 з'єднаний обертальною кінематичною парою з першим повзуном 10, що в свою чергу з'єднаний з коромислом-кулісою 11, з'єднаною з корпусом 3, передня частина 12, якої виконана вилкуватою, яка з'єднана з двома частинами другого повзуна 13, які з'єднані з повзуном-голководом 14, який з'єднаний з напрямними 15 корпуса 3, а на повзуні-голководі 14 закріплена голка 16. Механізм голки швейно-обметувальної машини працює наступним чином: обертальний рух головного вала 1 приводить до обертального руху ведучого шківа 4, який за допомогою зубчастого паса 5 перетворюється в обертальний рух веденого шківа 6, верхнього вала 8 та кривошипа 9. Обертальний рух кривошипа 9 через перший повзун 10 перетворюється в коливний рух коромисла-куліси 11, який через вилку 12 та дві частини другого повзуна 13 перетворюється в зворотно-поступальний рух повзуна-голководу 14 та голки 16 відносно нерухомої напрямної 15 корпуса 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Механізм голки швейно-обметувальної машини, що містить кривошип, кінематично зв'язані між собою головний і верхній вали та повзун-голковід, з'єднаний з напрямною, який відрізняється тим, що в ньому додатково встановлено зубчасто-пасову передачу, коромислокулісу, два повзуни, які поступальними кінематичними парами з'єднані з коромислом-кулісою, а обертальними - з повзуном-голководом та кривошипом, закріпленим на верхньому валу, який зубчасто-пасовою передачею кінематично з'єднаний з головним валом. 2. Механізм голки швейно-обметувальної машини за п. 1, який відрізняється тим, що один з повзунів виконаний з двох частин, які встановлені по обидві сторони повзуна-голководу. 2 UA 73767 U 3 UA 73767 U 4 UA 73767 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
