Грабельна решітка

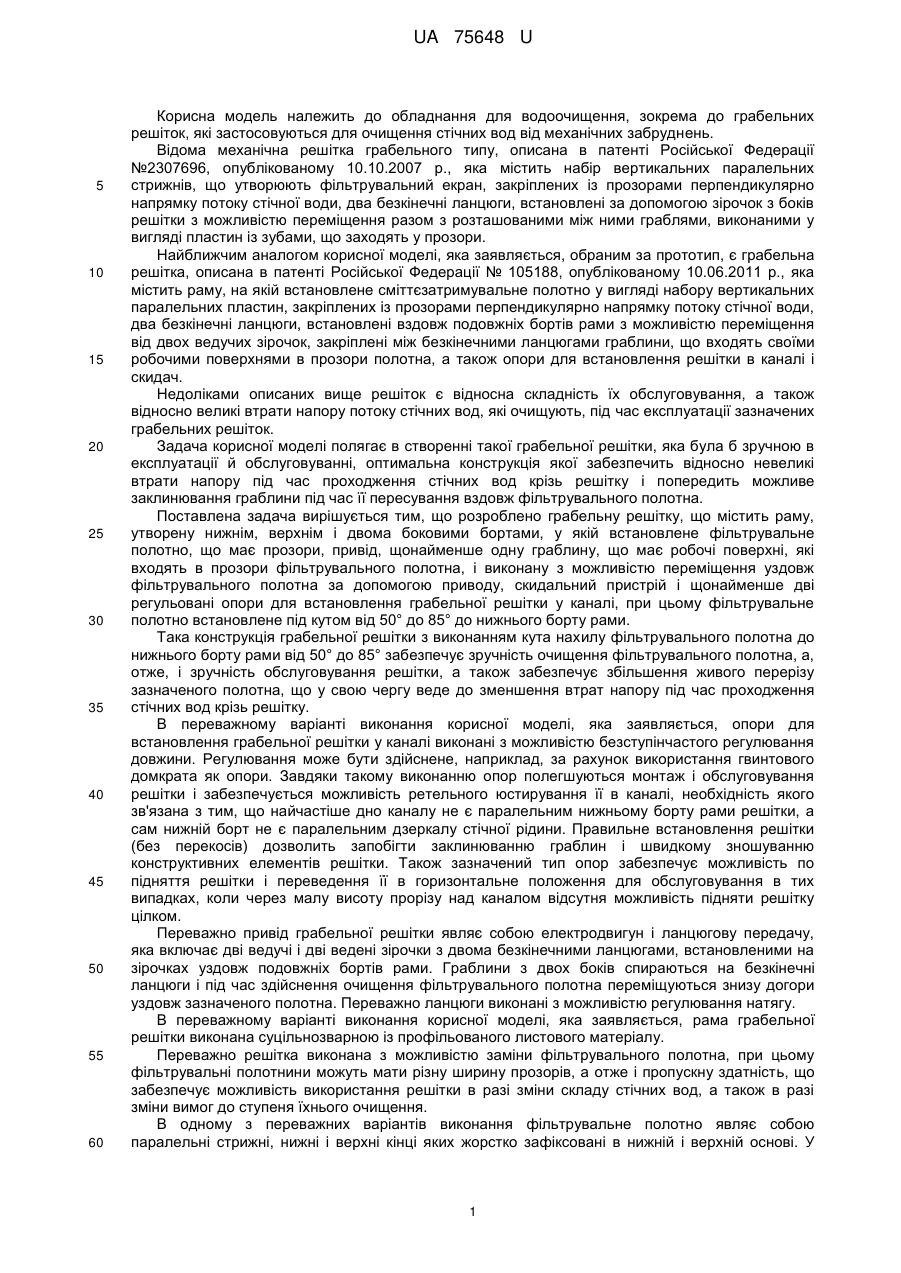

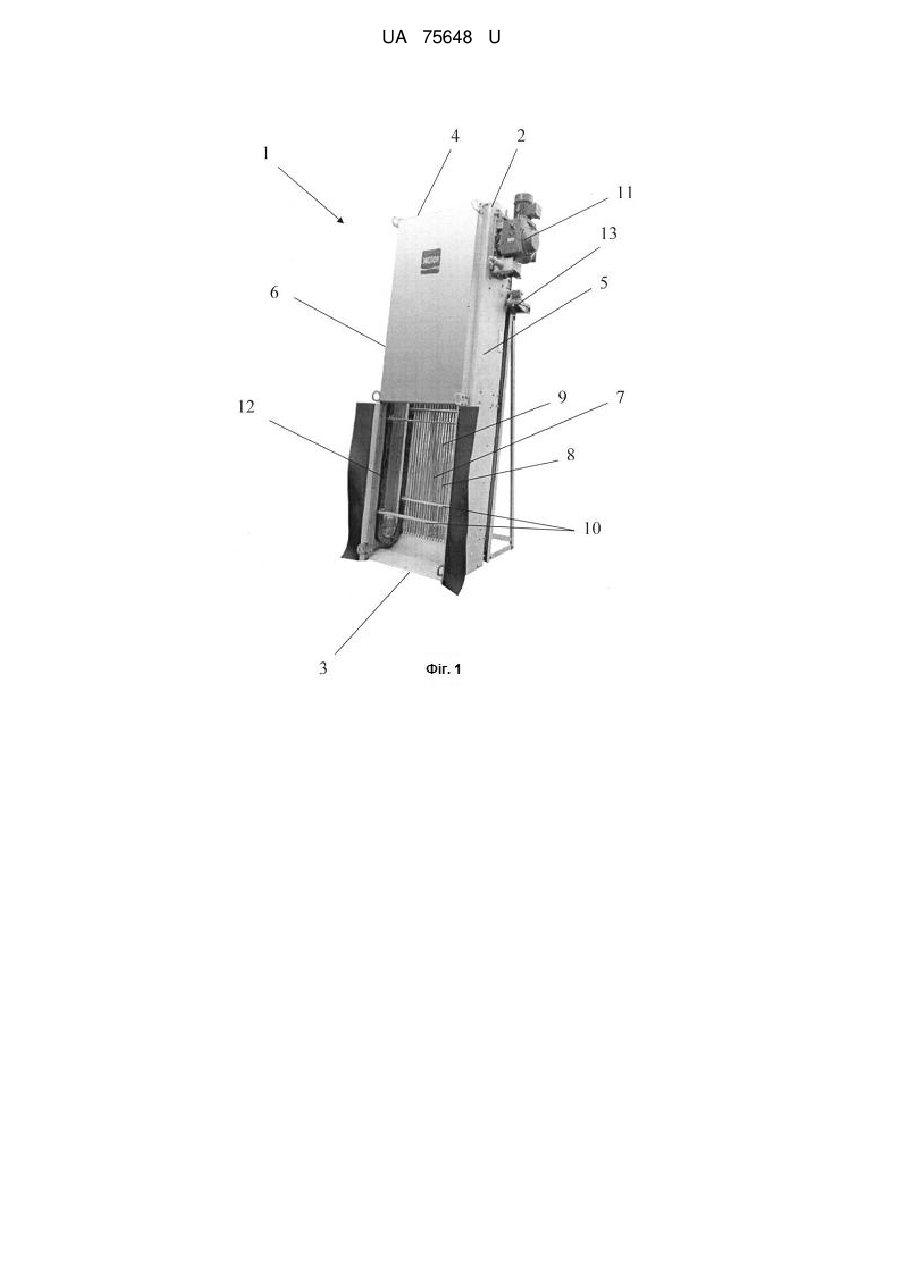

Реферат: Грабельна решітка містить раму, утворену нижнім, верхнім і двома боковими бортами, в якій встановлене фільтрувальне полотно, що має прозори. Решітка має привід, щонайменше одну граблину, яка має робочі поверхні, що входять у прозори фільтрувального полотна, і виконана з можливістю переміщення вздовж фільтрувального полотна за допомогою приводу, скидальний пристрій і щонайменше дві регульовані опори для встановлення грабельної решітки у каналі. Фільтрувальне полотно встановлене під кутом від 50° до 85° до нижнього борту рами. UA 75648 U (12) UA 75648 U UA 75648 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для водоочищення, зокрема до грабельних решіток, які застосовуються для очищення стічних вод від механічних забруднень. Відома механічна решітка грабельного типу, описана в патенті Російської Федерації №2307696, опублікованому 10.10.2007 р., яка містить набір вертикальних паралельних стрижнів, що утворюють фільтрувальний екран, закріплених із прозорами перпендикулярно напрямку потоку стічної води, два безкінечні ланцюги, встановлені за допомогою зірочок з боків решітки з можливістю переміщення разом з розташованими між ними граблями, виконаними у вигляді пластин із зубами, що заходять у прозори. Найближчим аналогом корисної моделі, яка заявляється, обраним за прототип, є грабельна решітка, описана в патенті Російської Федерації № 105188, опублікованому 10.06.2011 p., яка містить раму, на якій встановлене сміттєзатримувальне полотно у вигляді набору вертикальних паралельних пластин, закріплених із прозорами перпендикулярно напрямку потоку стічної води, два безкінечні ланцюги, встановлені вздовж подовжніх бортів рами з можливістю переміщення від двох ведучих зірочок, закріплені між безкінечними ланцюгами граблини, що входять своїми робочими поверхнями в прозори полотна, а також опори для встановлення решітки в каналі і скидач. Недоліками описаних вище решіток є відносна складність їх обслуговування, а також відносно великі втрати напору потоку стічних вод, які очищують, під час експлуатації зазначених грабельних решіток. Задача корисної моделі полягає в створенні такої грабельної решітки, яка була б зручною в експлуатації й обслуговуванні, оптимальна конструкція якої забезпечить відносно невеликі втрати напору під час проходження стічних вод крізь решітку і попередить можливе заклинювання граблини під час її пересування вздовж фільтрувального полотна. Поставлена задача вирішується тим, що розроблено грабельну решітку, що містить раму, утворену нижнім, верхнім і двома боковими бортами, у якій встановлене фільтрувальне полотно, що має прозори, привід, щонайменше одну граблину, що має робочі поверхні, які входять в прозори фільтрувального полотна, і виконану з можливістю переміщення уздовж фільтрувального полотна за допомогою приводу, скидальний пристрій і щонайменше дві регульовані опори для встановлення грабельної решітки у каналі, при цьому фільтрувальне полотно встановлене під кутом від 50° до 85° до нижнього борту рами. Така конструкція грабельної решітки з виконанням кута нахилу фільтрувального полотна до нижнього борту рами від 50° до 85° забезпечує зручність очищення фільтрувального полотна, а, отже, і зручність обслуговування решітки, а також забезпечує збільшення живого перерізу зазначеного полотна, що у свою чергу веде до зменшення втрат напору під час проходження стічних вод крізь решітку. В переважному варіанті виконання корисної моделі, яка заявляється, опори для встановлення грабельної решітки у каналі виконані з можливістю безступінчастого регулювання довжини. Регулювання може бути здійснене, наприклад, за рахунок використання гвинтового домкрата як опори. Завдяки такому виконанню опор полегшуються монтаж і обслуговування решітки і забезпечується можливість ретельного юстирування її в каналі, необхідність якого зв'язана з тим, що найчастіше дно каналу не є паралельним нижньому борту рами решітки, а сам нижній борт не є паралельним дзеркалу стічної рідини. Правильне встановлення решітки (без перекосів) дозволить запобігти заклинюванню граблин і швидкому зношуванню конструктивних елементів решітки. Також зазначений тип опор забезпечує можливість по підняття решітки і переведення її в горизонтальне положення для обслуговування в тих випадках, коли через малу висоту прорізу над каналом відсутня можливість підняти решітку цілком. Переважно привід грабельної решітки являє собою електродвигун і ланцюгову передачу, яка включає дві ведучі і дві ведені зірочки з двома безкінечними ланцюгами, встановленими на зірочках уздовж подовжніх бортів рами. Граблини з двох боків спираються на безкінечні ланцюги і під час здійснення очищення фільтрувального полотна переміщуються знизу догори уздовж зазначеного полотна. Переважно ланцюги виконані з можливістю регулювання натягу. В переважному варіанті виконання корисної моделі, яка заявляється, рама грабельної решітки виконана суцільнозварною із профільованого листового матеріалу. Переважно решітка виконана з можливістю заміни фільтрувального полотна, при цьому фільтрувальні полотнини можуть мати різну ширину прозорів, а отже і пропускну здатність, що забезпечує можливість використання решітки в разі зміни складу стічних вод, а також в разі зміни вимог до ступеня їхнього очищення. В одному з переважних варіантів виконання фільтрувальне полотно являє собою паралельні стрижні, нижні і верхні кінці яких жорстко зафіксовані в нижній і верхній основі. У 1 UA 75648 U 5 10 15 20 25 30 35 40 45 50 такому варіанті прозори між стрижнями фільтрувального полотна відносно невеликі і забезпечують можливість тонкого очищення стічних вод. У ще одному переважному варіанті виконання фільтрувальне полотно являє собою паралельні стрижні, нижні кінці яких жорстко зафіксовані в нижній основі, а верхні кінці вільні і спираються на упор, прикріплений до бічних бортів рами, з можливістю обмеженого переміщення. Зазначене переміщення може бути досягнуте, наприклад, за допомогою виконання прорізів у верхніх кінцях кожного стрижня і виконання прорізів в упорі, відповідних прорізам у стрижнях, при цьому ширина прорізу в упорі більше товщини самого стрижня, а ширина прорізу в стрижні більше товщини зазначеного упора. Тверда фіксація з обох кінців виправдана лише для відносно гнучких стрижнів фільтрувального полотна, які забезпечують тонке очищення, пружність яких дозволяє їм без залишкових деформацій прогинатися і подовжуватися від зусиль, створюваних граблиною, що тим самим перешкоджає заклинюванню граблини під час її проходженні вздовж фільтрувального полотна. В разі використання в решітці фільтрувальних полотен із твердими стрижнями і великими прозорами між ними, наприклад в решітках для насосних станцій, тверда фіксація стрижнів приведе до великих зусиль тертя між граблиною і стрижнями фільтрувального полотна і, як наслідок, до заклинювання граблини. Тверде ж закріплення стрижнів тільки в нижній частині решітки з можливістю обмеженого переміщення верхніх кінців стрижнів дозволить уникнути заклинювання і полегшить експлуатацію решітки. Як правило, стрижні фільтрувального полотна мають форму поперечного перерізу, близьку до каплеподібної, що поліпшує гідравлічні характеристики фільтрувального полотна, однак стрижні можуть виготовлятися і з іншими формами поперечного перерізу, наприклад, прямокутної форми. Корисна модель, яка заявляється, пояснюється за допомогою графічних матеріалів, приведених нижче. На фіг. 1 представлений загальний вид грабельної решітки. На фіг. 2 представлений схематичний вид збоку грабельної решітки. У загальному вигляді корисна модель, яка заявляється, пояснюється за допомогою фіг. 1, на якій зображена грабельна решітка 1, що містить раму 2, утворену нижнім, верхнім і боковим бортами 3, 4, 5 і 6 відповідно, у якій встановлене фільтрувальне полотно 7, утворене стрижнями 8 із прозорами 9 між ними. Також грабельна решітка 1 включає граблини 10, виконані з можливістю переміщення уздовж фільтрувального полотна 7 за допомогою приводу, що представляє собою електродвигун 11 і ланцюгову передачу у вигляді двох безкінечних ланцюгів 12, встановлених за допомогою ведучих і ведених зірочок уздовж бокових бортів 5 і 6 рами 2. У верхній частині грабельної решітки 1 встановлений скидальний пристрій (на Фіг. не позначено) для відводу зібраних граблинами 10 забруднень і регульовані опори 13 для встановлення грабельної решітки 1 в каналі. На фіг. 2 представлений вигляд збоку грабельної решітки 1. Кут між фільтрувальним полотном 7 і нижнім бортом 3 рами 2 позначений як . Конструктивні елементи решітки 1 на фіг. 2, що збігаються з конструктивними елементами на фіг. 1, позначені відповідними позиціями. Грабельна решітка, яка заявляється, працює в такий спосіб. У канал за допомогою регульованих опор 13 встановлюють грабельну решітку 1 поперек руху стічних вод. Пропускають потік стічної рідини через фільтрувальне полотно 7 зазначеної решітки 1 і затримують забруднення, що перевищують за розміром прозори 9 фільтрувального полотна 7 за допомогою стрижнів 8. Знімають з фільтрувального полотна 7 затримані забруднення за допомогою граблин 10, що переміщуються уздовж стрижнів 8 у напрямку знизу догори за допомогою безкінечних ланцюгів 12, на яких встановлені зазначені граблини 10, після чого знімають забруднення з граблин 10 за допомогою скидального пристрою. Зняття з фільтрувального полотна затриманих забруднень виконують відповідно до використовуваної схеми автоматизації роботи грабельної решітки 1. Таким чином, корисна модель, яка заявляється, являє собою грабельну решітку, що є зручною в обслуговуванні й експлуатації, оптимальна конструкція якої забезпечує відносно невеликі втрати напору під час проходження стічних вод крізь решітку і запобігає заклинюванню граблини під час її пересування вздовж фільтрувального полотна. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Грабельна решітка, що містить раму, утворену нижнім, верхнім і двома боковими бортами, у якій встановлене фільтрувальне полотно, що має прозори, привід, щонайменше одну граблину, яка має робочі поверхні, що входять у прозори фільтрувального полотна, і виконана з 2 UA 75648 U 5 10 15 можливістю переміщення вздовж фільтрувального полотна за допомогою приводу, скидальний пристрій і щонайменше дві регульовані опори для встановлення грабельної решітки у каналі, яка відрізняється тим, що фільтрувальне полотно встановлене під кутом від 50° до 85° до нижнього борту рами. 2. Грабельна решітка за п. 1, яка відрізняється тим, що опори для встановлення решітки виконані з можливістю безступінчастого регулювання довжини. 3. Грабельна решітка за п. 1, яка відрізняється тим, що рама виконана суцільнозварною із профільованого листового матеріалу. 4. Грабельна решітка за п. 1, яка відрізняється тим, що решітка виконана з можливістю заміни фільтрувального полотна. 5. Грабельна решітка за кожним з пп. 1-4, яка відрізняється тим, що фільтрувальне полотно являє собою паралельні стрижні, нижні і верхні кінці яких жорстко зафіксовані в нижній і верхній основі. 6. Грабельна решітка за кожним з пп. 1-4, яка відрізняється тим, що фільтрувальне полотно являє собою паралельні стрижні, нижні кінці яких жорстко зафіксовані в нижній основі, а верхні кінці вільні і спираються на упор, прикріплений до бокових бортів рами, з можливістю обмеженого переміщення. 3 UA 75648 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
