Пристрій для запису/зчитування інформації

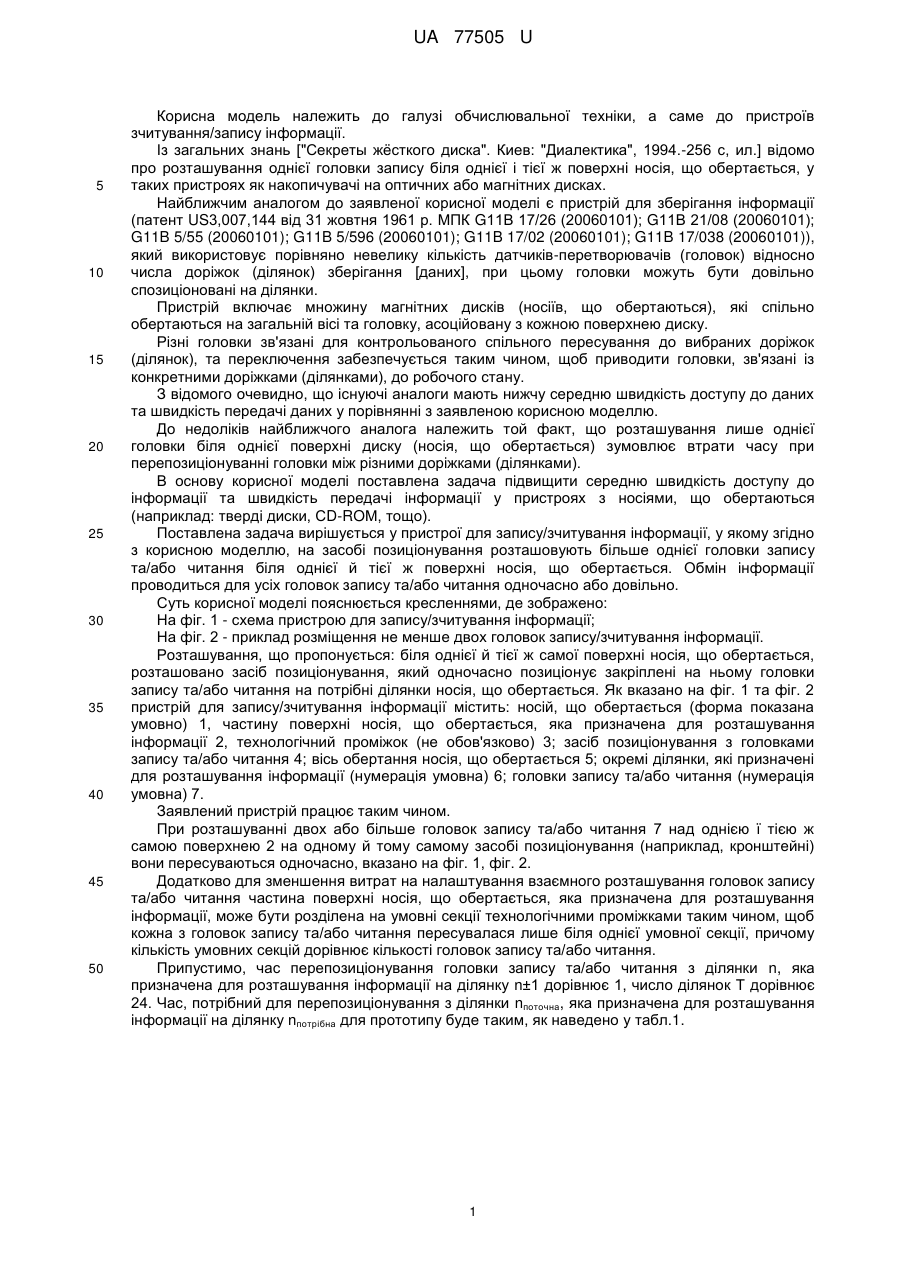

Реферат: UA 77505 U UA 77505 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі обчислювальної техніки, а саме до пристроїв зчитування/запису інформації. Із загальних знань ["Секреты жѐсткого диска". Киев: "Диалектика", 1994.-256 с, ил.] відомо про розташування однієї головки запису біля однієї і тієї ж поверхні носія, що обертається, у таких пристроях як накопичувачі на оптичних або магнітних дисках. Найближчим аналогом до заявленої корисної моделі є пристрій для зберігання інформації (патент US3,007,144 від 31 жовтня 1961 р. МПК G11В 17/26 (20060101); G11В 21/08 (20060101); G11B 5/55 (20060101); G11B 5/596 (20060101); G11B 17/02 (20060101); G11B 17/038 (20060101)), який використовує порівняно невелику кількість датчиків-перетворювачів (головок) відносно числа доріжок (ділянок) зберігання [даних], при цьому головки можуть бути довільно спозиціоновані на ділянки. Пристрій включає множину магнітних дисків (носіїв, що обертаються), які спільно обертаються на загальній вісі та головку, асоційовану з кожною поверхнею диску. Різні головки зв'язані для контрольованого спільного пересування до вибраних доріжок (ділянок), та переключення забезпечується таким чином, щоб приводити головки, зв'язані із конкретними доріжками (ділянками), до робочого стану. З відомого очевидно, що існуючі аналоги мають нижчу середню швидкість доступу до даних та швидкість передачі даних у порівнянні з заявленою корисною моделлю. До недоліків найближчого аналога належить той факт, що розташування лише однієї головки біля однієї поверхні диску (носія, що обертається) зумовлює втрати часу при перепозиціонуванні головки між різними доріжками (ділянками). В основу корисної моделі поставлена задача підвищити середню швидкість доступу до інформації та швидкість передачі інформації у пристроях з носіями, що обертаються (наприклад: тверді диски, СD-ROМ, тощо). Поставлена задача вирішується у пристрої для запису/зчитування інформації, у якому згідно з корисною моделлю, на засобі позиціонування розташовують більше однієї головки запису та/або читання біля однієї й тієї ж поверхні носія, що обертається. Обмін інформації проводиться для усіх головок запису та/або читання одночасно або довільно. Суть корисної моделі пояснюється кресленнями, де зображено: На фіг. 1 - схема пристрою для запису/зчитування інформації; На фіг. 2 - приклад розміщення не менше двох головок запису/зчитування інформації. Розташування, що пропонується: біля однієї й тієї ж самої поверхні носія, що обертається, розташовано засіб позиціонування, який одночасно позиціонує закріплені на ньому головки запису та/або читання на потрібні ділянки носія, що обертається. Як вказано на фіг. 1 та фіг. 2 пристрій для запису/зчитування інформації містить: носій, що обертається (форма показана умовно) 1, частину поверхні носія, що обертається, яка призначена для розташування інформації 2, технологічний проміжок (не обов'язково) 3; засіб позиціонування з головками запису та/або читання 4; вісь обертання носія, що обертається 5; окремі ділянки, які призначені для розташування інформації (нумерація умовна) 6; головки запису та/або читання (нумерація умовна) 7. Заявлений пристрій працює таким чином. При розташуванні двох або більше головок запису та/або читання 7 над однією ї тією ж самою поверхнею 2 на одному й тому самому засобі позиціонування (наприклад, кронштейні) вони пересуваються одночасно, вказано на фіг. 1, фіг. 2. Додатково для зменшення витрат на налаштування взаємного розташування головок запису та/або читання частина поверхні носія, що обертається, яка призначена для розташування інформації, може бути розділена на умовні секції технологічними проміжками таким чином, щоб кожна з головок запису та/або читання пересувалася лише біля однієї умовної секції, причому кількість умовних секцій дорівнює кількості головок запису та/або читання. Припустимо, час перепозиціонування головки запису та/або читання з ділянки n, яка призначена для розташування інформації на ділянку n±1 дорівнює 1, число ділянок Τ дорівнює 24. Час, потрібний для перепозиціонування з ділянки nпоточна, яка призначена для розташування інформації на ділянку nпотрібна для прототипу буде таким, як наведено у табл.1. 1 UA 77505 U Для найближчого аналога при рівномірному розподілі записів на перепозиціонування між 2 усіма ділянками та при кількості записів Т буде потрібно 4600 одиниць часу. Розглянемо приклад, коли число головок Η запису та/або читання дорівнює 3. У такому випадку час, потрібний для перепозиціонування з ділянки nпоточна, яка призначена для розташування інформації на ділянкуnпотрібна при розташуванні, що пропонується, буде таким, як у таблиці 2. Для цього розташування при рівномірному розподілі записів на перепозиціонування 2 між усіма ділянками та при кількості записів Т буде потрібно 1512 одиниць часу, що на 67,13 % менше, ніж для найближчого аналога. Додатково запис та/або зчитування даних може проводитись на/з усіх головок запису та/або читання одночасно, що збільшує технічну швидкість передачі даних з носія, що обертається, у Н разів. 2 UA 77505 U У результаті здійснення заявленої корисної моделі: підвищено середню швидкість доступу до даних та швидкість передачі даних, що співпадає з технічною задачею. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Пристрій для запису/зчитування інформації, що містить поверхню носія інформації, який обертається, головку, яка зчитує, який відрізняється тим, що на засобі позиціонування розташовано більше однієї головки запису та/або читання біля однієї й тієї ж поверхні носія, що обертається, причому обмін даними проводиться для усіх головок запису та/або читання одночасно або довільно. 2. Пристрій для запису/зчитування інформації за п. 1, який відрізняється тим, що частина поверхні носія, що обертається, яка призначена для розташування даних, розділена на умовні секції щонайменше одним технологічним проміжком таким чином, щоб кожна з головок запису та/або читання пересувалася лише біля однієї умовної секції, причому кількість умовних секцій дорівнює кількості головок запису та/або читання. 3. Пристрій для запису/зчитування інформації за п. 1, який відрізняється тим, що щонайменше одна головка запису та/або читання розташована біля однієї й тієї ж поверхні носія, що обертається на додатковому засобі позиціонування, причому усі засоби позиціонування можуть позиціонувати головки запису та/або читання незалежно один від одного. 4. Пристрій для запису/зчитування інформації за п. 3, який відрізняється тим, що засіб позиціонування разом з розташованою (розташованими) на ньому головкою або головками запису та/або читання керуються незалежно від щонайменше одного засобу позиціонування, при цьому обмін даними з тим самим або іншим пристроєм керування цим накопичувачем проводиться додатковим каналом зв'язку. 3 UA 77505 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
