Модульне приміщення для свиней

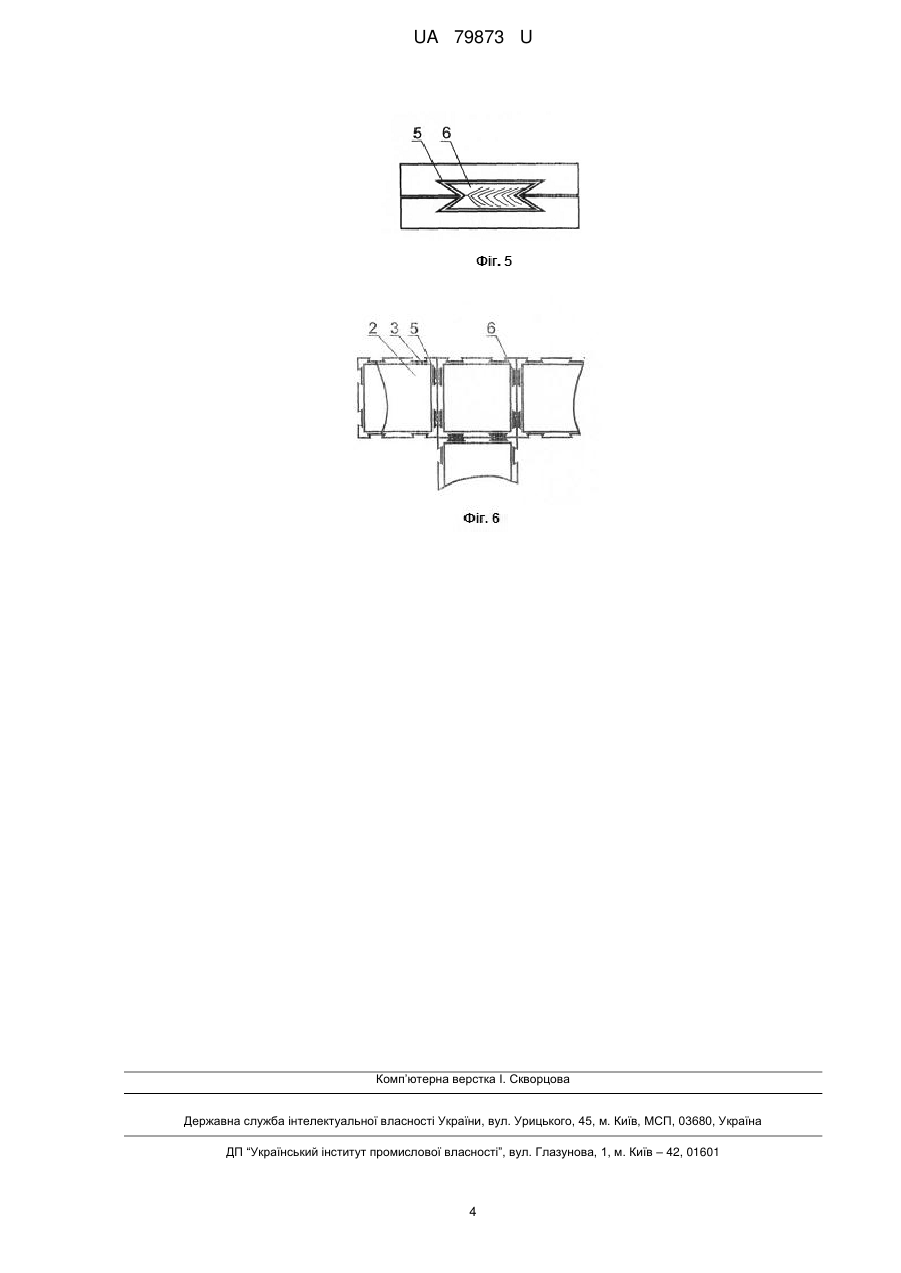

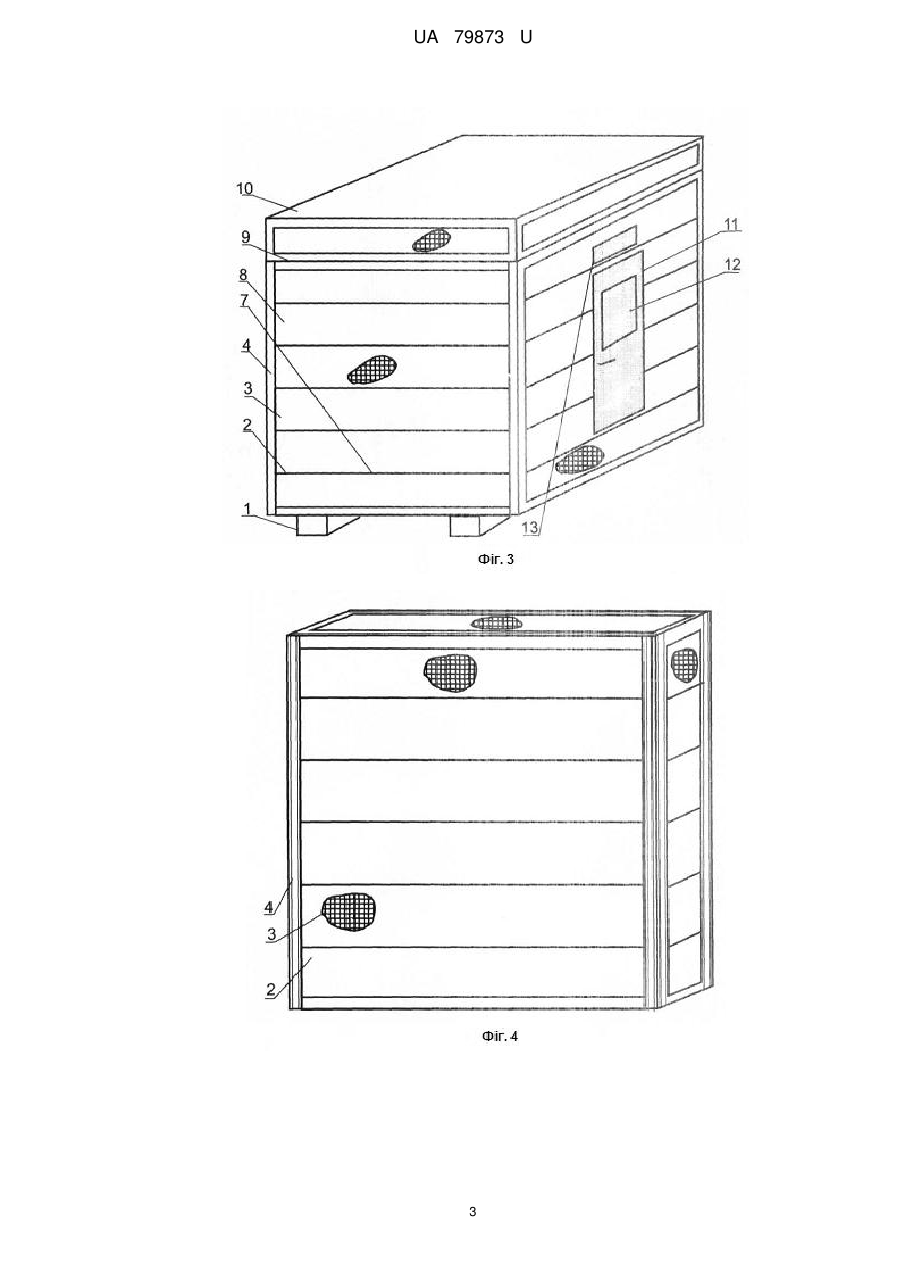

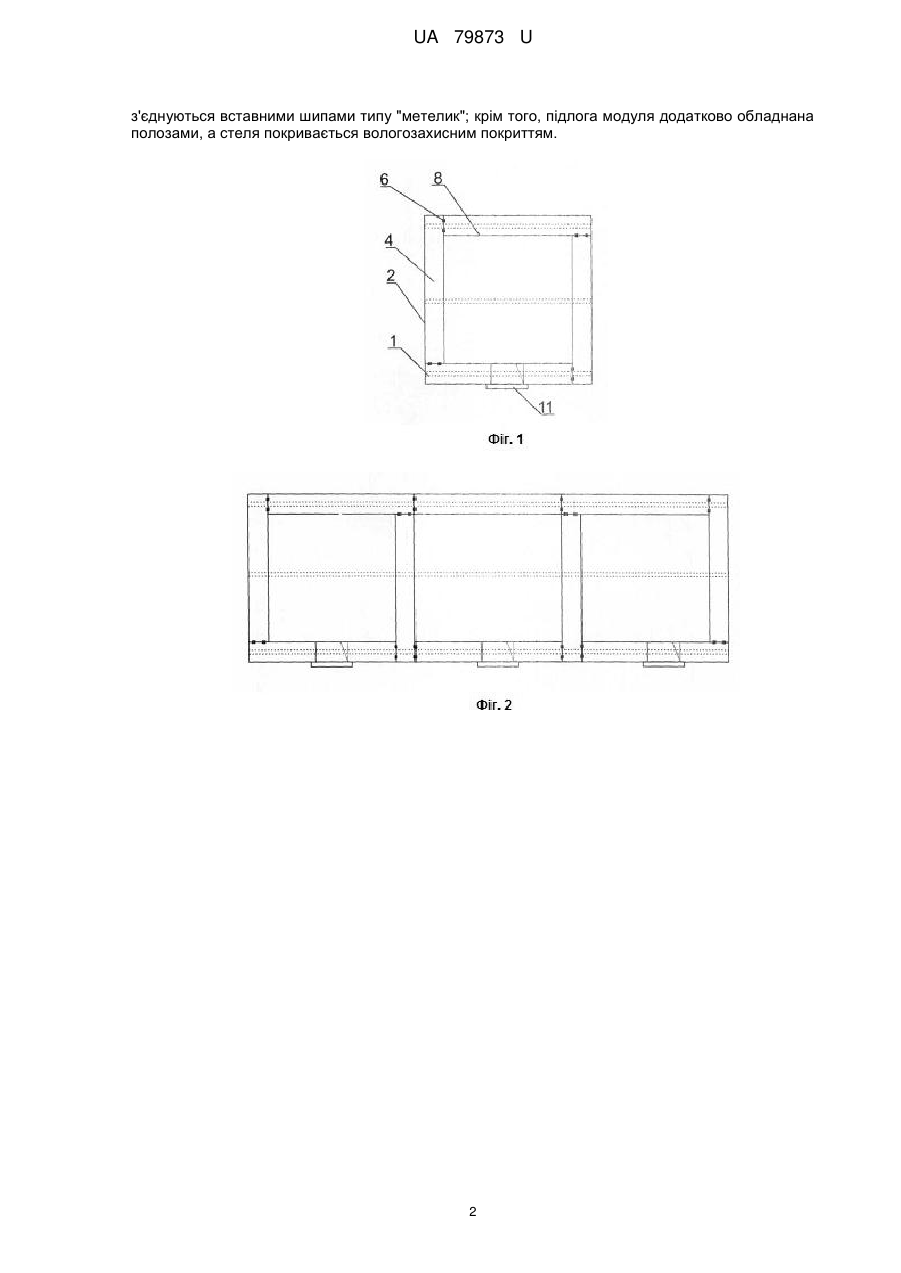

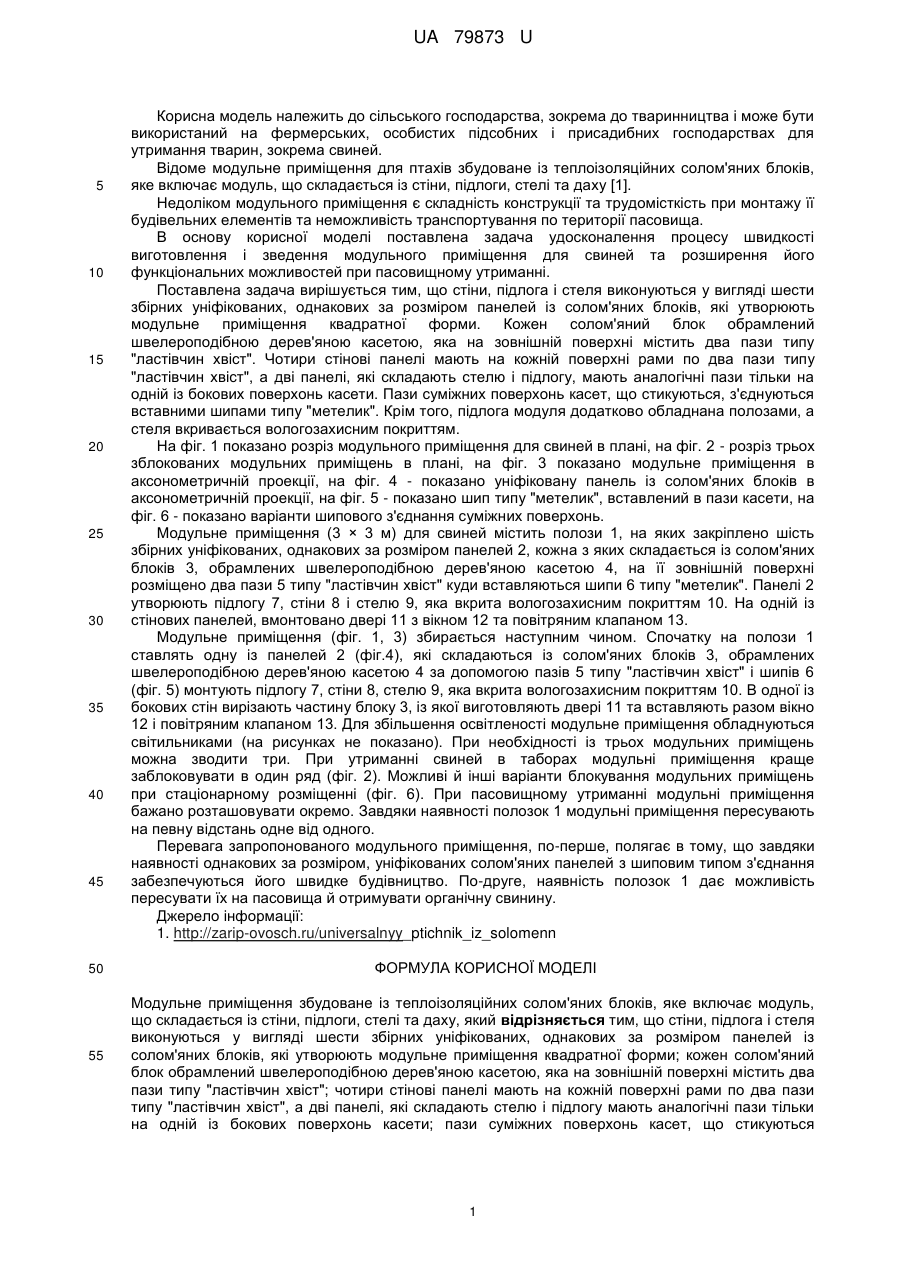

Реферат: Модульне приміщення збудоване із теплоізоляційних солом'яних блоків, яке включає модуль, що складається із стіни, підлоги, стелі та даху. Стіни, підлога і стеля виконуються у вигляді шести збірних уніфікованих, однакових за розміром панелей із солом'яних блоків, які утворюють модульне приміщення квадратної форми. Кожен солом'яний блок обрамлений швелероподібною дерев'яною касетою, яка на зовнішній поверхні містить два пази типу "ластівчин хвіст". Чотири стінові панелі мають на кожній поверхні рами по два пази типу "ластівчин хвіст", а дві панелі, які складають стелю і підлогу мають аналогічні пази тільки на одній із бокових поверхонь касети. Пази суміжних поверхонь касет, що стикуються з'єднуються вставними шипами типу "метелик". Крім того, підлога модуля додатково обладнана полозами, а стеля покривається вологозахисним покриттям. UA 79873 U (54) МОДУЛЬНЕ ПРИМІЩЕННЯ ДЛЯ СВИНЕЙ UA 79873 U UA 79873 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, зокрема до тваринництва і може бути використаний на фермерських, особистих підсобних і присадибних господарствах для утримання тварин, зокрема свиней. Відоме модульне приміщення для птахів збудоване із теплоізоляційних солом'яних блоків, яке включає модуль, що складається із стіни, підлоги, стелі та даху [1]. Недоліком модульного приміщення є складність конструкції та трудомісткість при монтажу її будівельних елементів та неможливість транспортування по території пасовища. В основу корисної моделі поставлена задача удосконалення процесу швидкості виготовлення і зведення модульного приміщення для свиней та розширення його функціональних можливостей при пасовищному утриманні. Поставлена задача вирішується тим, що стіни, підлога і стеля виконуються у вигляді шести збірних уніфікованих, однакових за розміром панелей із солом'яних блоків, які утворюють модульне приміщення квадратної форми. Кожен солом'яний блок обрамлений швелероподібною дерев'яною касетою, яка на зовнішній поверхні містить два пази типу "ластівчин хвіст". Чотири стінові панелі мають на кожній поверхні рами по два пази типу "ластівчин хвіст", а дві панелі, які складають стелю і підлогу, мають аналогічні пази тільки на одній із бокових поверхонь касети. Пази суміжних поверхонь касет, що стикуються, з'єднуються вставними шипами типу "метелик". Крім того, підлога модуля додатково обладнана полозами, а стеля вкривається вологозахисним покриттям. На фіг. 1 показано розріз модульного приміщення для свиней в плані, на фіг. 2 - розріз трьох зблокованих модульних приміщень в плані, на фіг. 3 показано модульне приміщення в аксонометричній проекції, на фіг. 4 - показано уніфіковану панель із солом'яних блоків в аксонометричній проекції, на фіг. 5 - показано шип типу "метелик", вставлений в пази касети, на фіг. 6 - показано варіанти шипового з'єднання суміжних поверхонь. Модульне приміщення (3 × 3 м) для свиней містить полози 1, на яких закріплено шість збірних уніфікованих, однакових за розміром панелей 2, кожна з яких складається із солом'яних блоків 3, обрамлених швелероподібною дерев'яною касетою 4, на її зовнішній поверхні розміщено два пази 5 типу "ластівчин хвіст" куди вставляються шипи 6 типу "метелик". Панелі 2 утворюють підлогу 7, стіни 8 і стелю 9, яка вкрита вологозахисним покриттям 10. На одній із стінових панелей, вмонтовано двері 11 з вікном 12 та повітряним клапаном 13. Модульне приміщення (фіг. 1, 3) збирається наступним чином. Спочатку на полози 1 ставлять одну із панелей 2 (фіг.4), які складаються із солом'яних блоків 3, обрамлених швелероподібною дерев'яною касетою 4 за допомогою пазів 5 типу "ластівчин хвіст" і шипів 6 (фіг. 5) монтують підлогу 7, стіни 8, стелю 9, яка вкрита вологозахисним покриттям 10. В одної із бокових стін вирізають частину блоку 3, із якої виготовляють двері 11 та вставляють разом вікно 12 і повітряним клапаном 13. Для збільшення освітленості модульне приміщення обладнуються світильниками (на рисунках не показано). При необхідності із трьох модульних приміщень можна зводити три. При утриманні свиней в таборах модульні приміщення краще заблоковувати в один ряд (фіг. 2). Можливі й інші варіанти блокування модульних приміщень при стаціонарному розміщенні (фіг. 6). При пасовищному утриманні модульні приміщення бажано розташовувати окремо. Завдяки наявності полозок 1 модульні приміщення пересувають на певну відстань одне від одного. Перевага запропонованого модульного приміщення, по-перше, полягає в тому, що завдяки наявності однакових за розміром, уніфікованих солом'яних панелей з шиповим типом з'єднання забезпечуються його швидке будівництво. По-друге, наявність полозок 1 дає можливість пересувати їх на пасовища й отримувати органічну свинину. Джерело інформації: 1. http://zarip-ovosch.ru/universalnyy_ptichnik_iz_solomenn ФОРМУЛА КОРИСНОЇ МОДЕЛІ Модульне приміщення збудоване із теплоізоляційних солом'яних блоків, яке включає модуль, що складається із стіни, підлоги, стелі та даху, який відрізняється тим, що стіни, підлога і стеля виконуються у вигляді шести збірних уніфікованих, однакових за розміром панелей із солом'яних блоків, які утворюють модульне приміщення квадратної форми; кожен солом'яний блок обрамлений швелероподібною дерев'яною касетою, яка на зовнішній поверхні містить два пази типу "ластівчин хвіст"; чотири стінові панелі мають на кожній поверхні рами по два пази типу "ластівчин хвіст", а дві панелі, які складають стелю і підлогу мають аналогічні пази тільки на одній із бокових поверхонь касети; пази суміжних поверхонь касет, що стикуються 1 UA 79873 U з'єднуються вставними шипами типу "метелик"; крім того, підлога модуля додатково обладнана полозами, а стеля покривається вологозахисним покриттям. 2 UA 79873 U 3 UA 79873 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
