Кривошипний редуктор

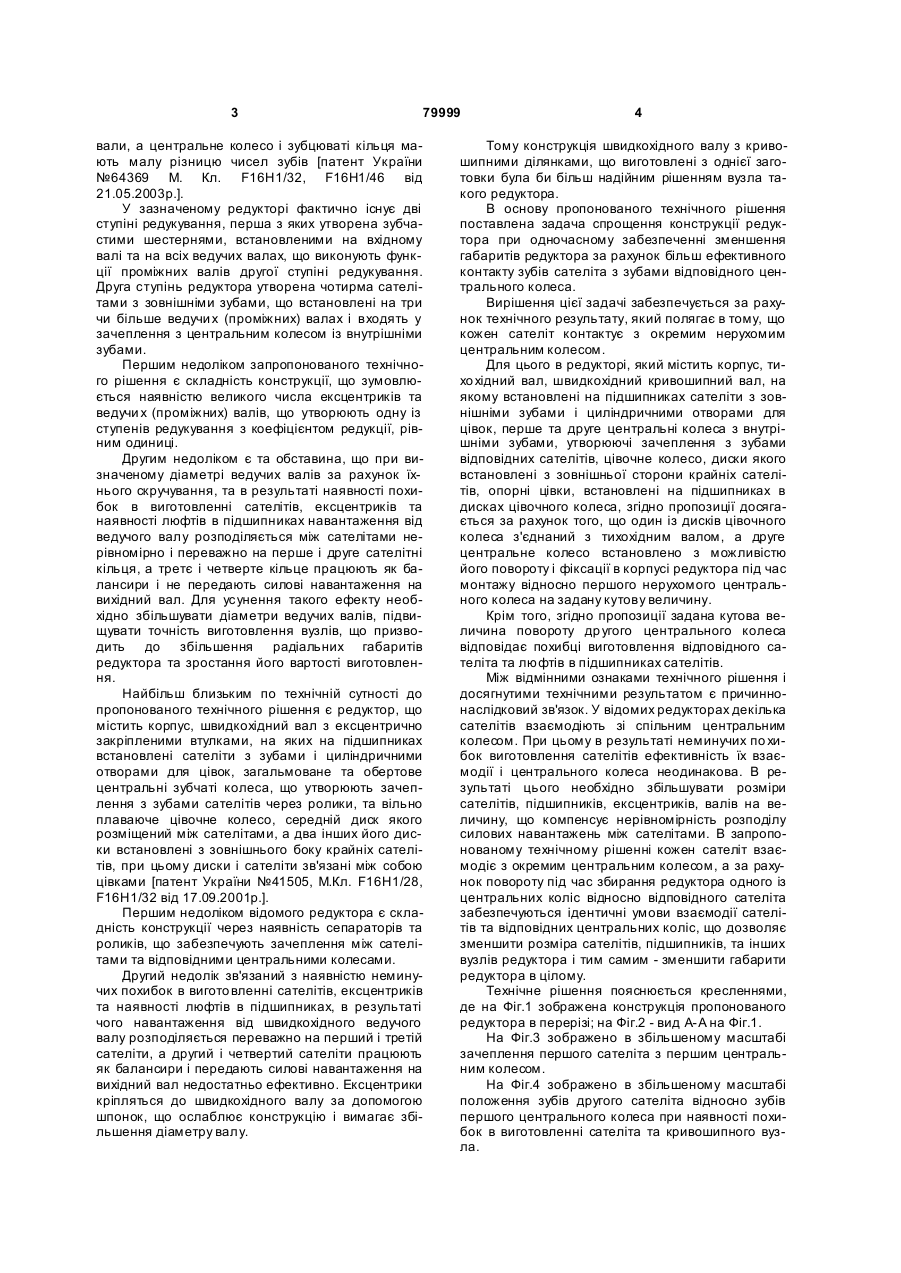

1. Кривошипний редуктор, що містить корпус (1), тихо хідний вал (2), швидкохідний кривошипний C2 1 3 79999 вали, а центральне колесо і зубцюваті кільця мають малу різницю чисел зубів [патент України №64369 М. Кл. F16H1/32, F16H1/46 від 21.05.2003р.]. У зазначеному редукторі фактично існує дві ступіні редукування, перша з яких утворена зубчастими шестернями, встановленими на вхідному валі та на всіх ведучих валах, що виконують функції проміжних валів другої ступіні редукування. Друга ступінь редуктора утворена чотирма сателітами з зовнішніми зубами, що встановлені на три чи більше ведучи х (проміжних) валах і входять у зачеплення з центральним колесом із внутрішніми зубами. Першим недоліком запропонованого технічного рішення є складність конструкції, що зумовлюється наявністю великого числа ексцентриків та ведучи х (проміжних) валів, що утворюють одну із ступенів редукування з коефіцієнтом редукції, рівним одиниці. Другим недоліком є та обставина, що при визначеному діаметрі ведучих валів за рахунок їхнього скручування, та в результаті наявності похибок в виготовленні сателітів, ексцентриків та наявності люфтів в підшипниках навантаження від ведучого валу розподіляється між сателітами нерівномірно і переважно на перше і друге сателітні кільця, а третє і четверте кільце працюють як балансири і не передають силові навантаження на вихідний вал. Для усунення такого ефекту необхідно збільшувати діаметри ведучих валів, підвищувати точність виготовлення вузлів, що призводить до збільшення радіальних габаритів редуктора та зростання його вартості виготовлення. Найбільш близьким по технічній сутності до пропонованого технічного рішення є редуктор, що містить корпус, швидкохідний вал з ексцентрично закріпленими втулками, на яких на підшипниках встановлені сателіти з зубами і циліндричними отворами для цівок, загальмоване та обертове центральні зубчаті колеса, що утворюють зачеплення з зубами сателітів через ролики, та вільно плаваюче цівочне колесо, середній диск якого розміщений між сателітами, а два інших його диски встановлені з зовнішнього боку крайніх сателітів, при цьому диски і сателіти зв'язані між собою цівками [патент України №41505, М.Кл. F16H1/28, F16H1/32 від 17.09.2001р.]. Першим недоліком відомого редуктора є складність конструкції через наявність сепараторів та роликів, що забезпечують зачеплення між сателітами та відповідними центральними колесами. Другий недолік зв'язаний з наявністю неминучих похибок в вигото вленні сателітів, ексцентриків та наявності люфтів в підшипниках, в результаті чого навантаження від швидкохідного ведучого валу розподіляється переважно на перший і третій сателіти, а другий і четвертий сателіти працюють як балансири і передають силові навантаження на вихідний вал недостатньо ефективно. Ексцентрики кріпляться до швидкохідного валу за допомогою шпонок, що ослаблює конструкцію і вимагає збільшення діаметру валу. 4 Тому конструкція швидкохідного валу з кривошипними ділянками, що виготовлені з однієї заготовки була би більш надійним рішенням вузла такого редуктора. В основу пропонованого технічного рішення поставлена задача спрощення конструкції редуктора при одночасному забезпеченні зменшення габаритів редуктора за рахунок більш ефективного контакту зубів сателіта з зубами відповідного центрального колеса. Вирішення цієї задачі забезпечується за рахунок технічного результату, який полягає в тому, що кожен сателіт контактує з окремим нерухомим центральним колесом. Для цього в редукторі, який містить корпус, тихо хідний вал, швидкохідний кривошипний вал, на якому встановлені на підшипниках сателіти з зовнішніми зубами і циліндричними отворами для цівок, перше та друге центральні колеса з внутрішніми зубами, утворюючі зачеплення з зубами відповідних сателітів, цівочне колесо, диски якого встановлені з зовнішньої сторони крайніх сателітів, опорні цівки, встановлені на підшипниках в дисках цівочного колеса, згідно пропозиції досягається за рахунок того, що один із дисків цівочного колеса з'єднаний з тихохідним валом, а друге центральне колесо встановлено з можливістю його повороту і фіксації в корпусі редуктора під час монтажу відносно першого нерухомого центрального колеса на задану кутову величину. Крім того, згідно пропозиції задана кутова величина повороту др угого центрального колеса відповідає похибці виготовлення відповідного сателіта та люфтів в підшипниках сателітів. Між відмінними ознаками технічного рішення і досягнутими технічними результатом є причиннонаслідковий зв'язок. У відомих редукторах декілька сателітів взаємодіють зі спільним центральним колесом. При цьому в результаті неминучих по хибок виготовлення сателітів ефективність їх взаємодії і центрального колеса неодинакова. В результаті цього необхідно збільшувати розміри сателітів, підшипників, ексцентриків, валів на величину, що компенсує нерівномірність розподілу силових навантажень між сателітами. В запропонованому технічному рішенні кожен сателіт взаємодіє з окремим центральним колесом, а за рахунок повороту під час збирання редуктора одного із центральних коліс відносно відповідного сателіта забезпечуються ідентичні умови взаємодії сателітів та відповідних центральних коліс, що дозволяє зменшити розміра сателітів, підшипників, та інших вузлів редуктора і тим самим - зменшити габарити редуктора в цілому. Технічне рішення пояснюється кресленнями, де на Фіг.1 зображена конструкція пропонованого редуктора в перерізі; на Фіг.2 - вид А-А на Фіг.1. На Фіг.3 зображено в збільшеному масштабі зачеплення першого сателіта з першим центральним колесом. На Фіг.4 зображено в збільшеному масштабі положення зубів другого сателіта відносно зубів першого центрального колеса при наявності похибок в виготовленні сателіта та кривошипного вузла. 5 79999 На Фіг.5 зображено в збільшеному масштабі зачеплення другого сателіта з другим центральним колесом згідно пропонованого рішення. Редуктор на Фіг.1 та 2 містить корпус 1, встановлений вертикально тихохідний вал 2, вертикально розміщений швидкохідний кривошипний вал 3, на якому встановлені на підшипниках 4 сателіти 5 та 6 з зовнішніми зубами 7 і циліндричними отворами 8 для цівок 9 та 10, перше 11 та друге 12 центральні колеса з внутрішніми зубами 13, що утворюють зачеплення з зубами 7 відповідних сателітів 5 (6), цівочне колесо складене з верхнього 14 та нижнього 15 дисків, які встановлені з зовнішньої сторони сателітів 5 та 6, опорні цівки 9 встановлені на підшипниках 16, нижній диск 15 цівочного колеса з'єднаний з тихохідним валом 2, друге центральне колесо 12 повернуте відносно першого центрального колеса 11 на кутову величину g (див. позицію 17 на Фіг.5), що відповідає похибці виготовлення отворів 8 відповідного сателіта 5 та люфтів в підшипнику 4. Швидкохідний вал 2 містить кривошипні ділянки 18 та 19 на які ексцентрично встановлені через підшипники 4 з можливістю відносного переміщення два сателіти 5 та 6. Ексцентриситети е та -е відповідних сателітів 5 та 6 спрямовані в протилежні сторони. Верхній диск 14 цівочного колеса встановлений в підшипнику 20 за допомогою шийки 21 диска 14 з можливістю обертання разом із нижнім диском 15 цівочного колеса. Підшипник 20 закріплений в кришці редуктора 22. Кришка 22 редуктора прикріплена до корпусу 1 відповідною кількістю гвинтів 23 (показано тільки 2 з них). Диски 14 та 15 цівочного колеса з'єднані між собою за допомогою нерухомих цівок 10 (мінімальна кількість яких становить 3), котрі запресовані одним кінцем в нижньому диску 15. Необхідну відстань між дисками 14 та 15 цівочного колеса та їх паралельність забезпечують дистанційні втулки 24, число яких рівне числу цівок 10. Цівки 10 в верхньому диску 14 цівочного колеса закріплені за допомогою стопорних гвинтів 25. Диски 14 та 15 цівочного колеса тримають підшипники 16 в яких вільно обертаються опорні цівки 9. Цівки 9 та 10 проходять крізь отвори 8 сателітів 5 та 6. Діаметр отворів 8 вибраний більшим від діаметра опорних цівок 9 на величину 2е. При цьому сателіти 5, та 6 опираються на цівки 9 внутрішніми поверхнями отворів 8. Цівки 10 разом з дистанційними втулками 24 вільно проходять крізь отвори 8 всіх сателітів 5 та 6, причому діаметр дистанційної втулки 24 вибраний меншим від діаметра відповідного отвору 8 на величину 2e+d, де d - величина мінімального проміжку (див. Фіг.2) між внутрішньою поверхнею отворів 8 та зовнішньою поверхнею дистанційних втулок 24. Число центральних коліс 11, 12 відповідає числу сателітів 5,6. Швидкохідний вал 2 разом з ексцентричними ділянками 18,19 встановлений з можливістю обертання в підшипниках 26,27, що розташовані в вер хньому 14 та нижньому 15 дисках цівочного колеса. Тихо хідний вал 2 обертається в підшипнику 28 і проходить через кришку 29, в якій встановлено маслозапірне кільце 30. Кришка 29 закріплена в корпусі 1 за допомогою відповідної кількості гвинтів 31. Швидкохідний вал 3 з'єднується з вихідним 6 валом двигуна (на Фіг.1 не показано) за допомогою втулки 32, що фіксується до валу 3 за допомогою штифта 33. Для передачі крутного моменту від двигуна втулка 32 оснащена шліцами 34. Центральне колесо 11 зафіксоване в корпусі 1 редуктора за допомогою штифтів 35 (на Фіг.1 показано тільки один із них). Центральні колеса 11 та 12 мають одинакову кількість Z1 внутрішніх зубів 13; сателіти 5 та 6 мають також одинакову кількість Z2 зовнішніх зубів 7, причому різниця чисел зубів центрального колеса 11 (12) та відповідного сателіта 5 (6) не більше 6 (Z1-Z2
