Закупорювальний пристрій

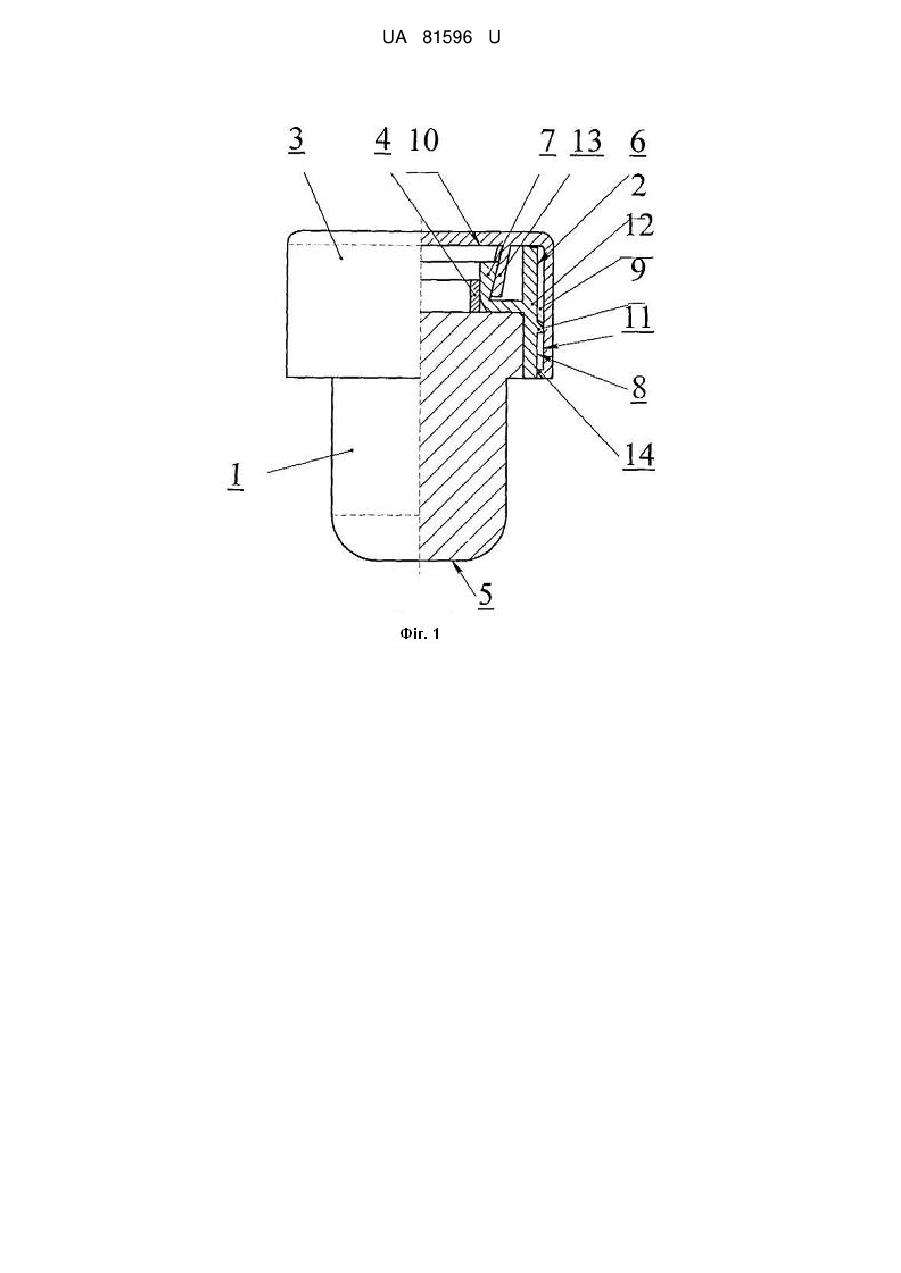

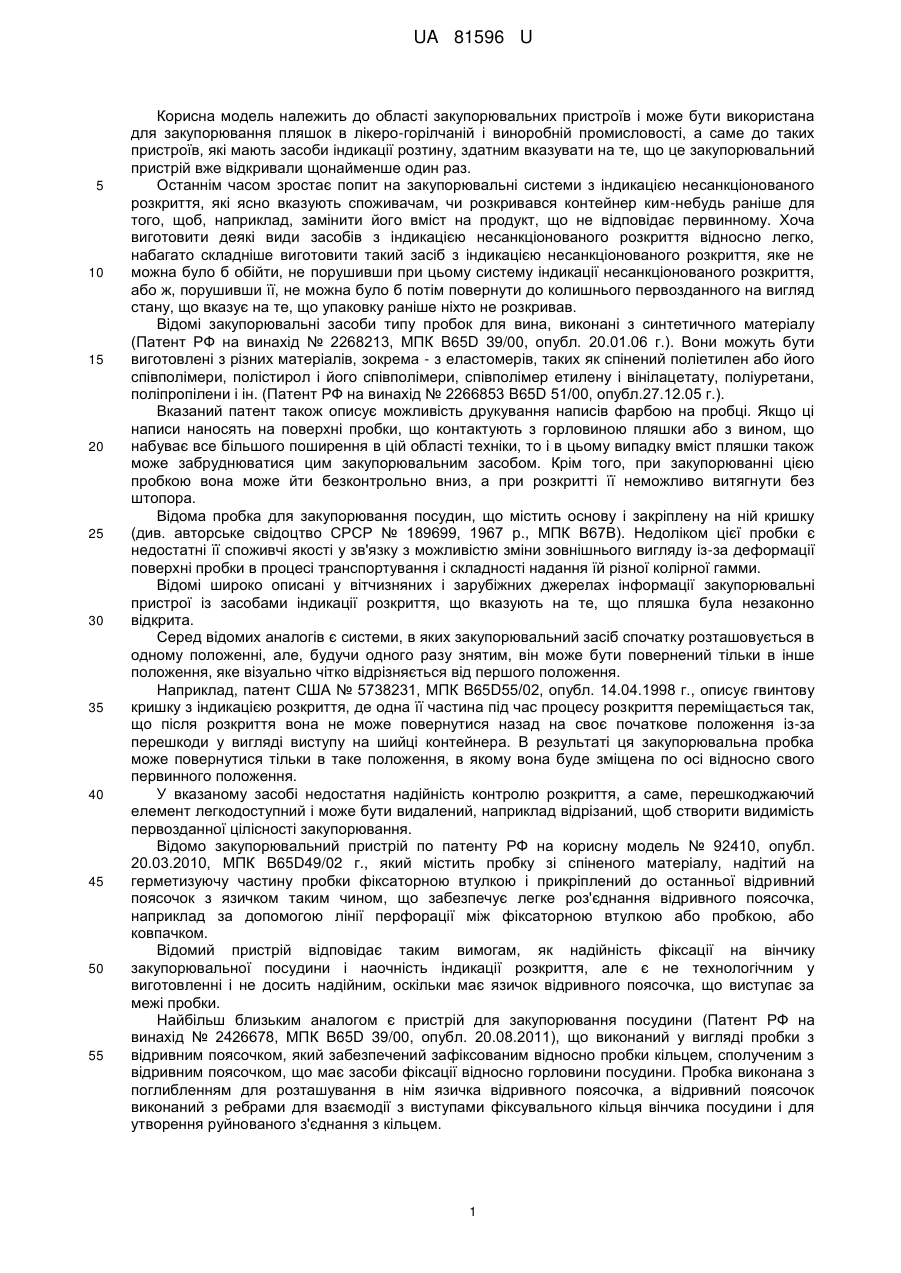

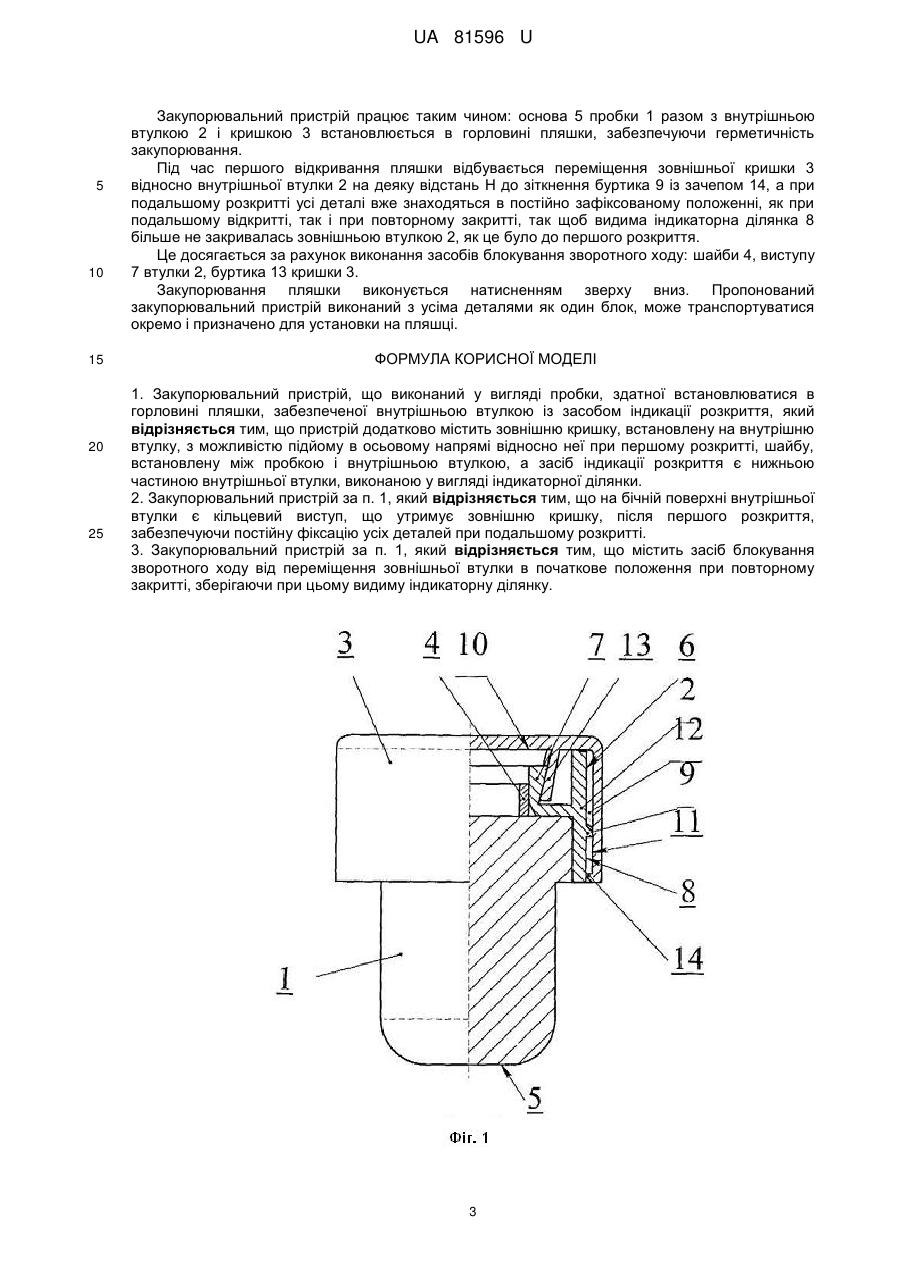

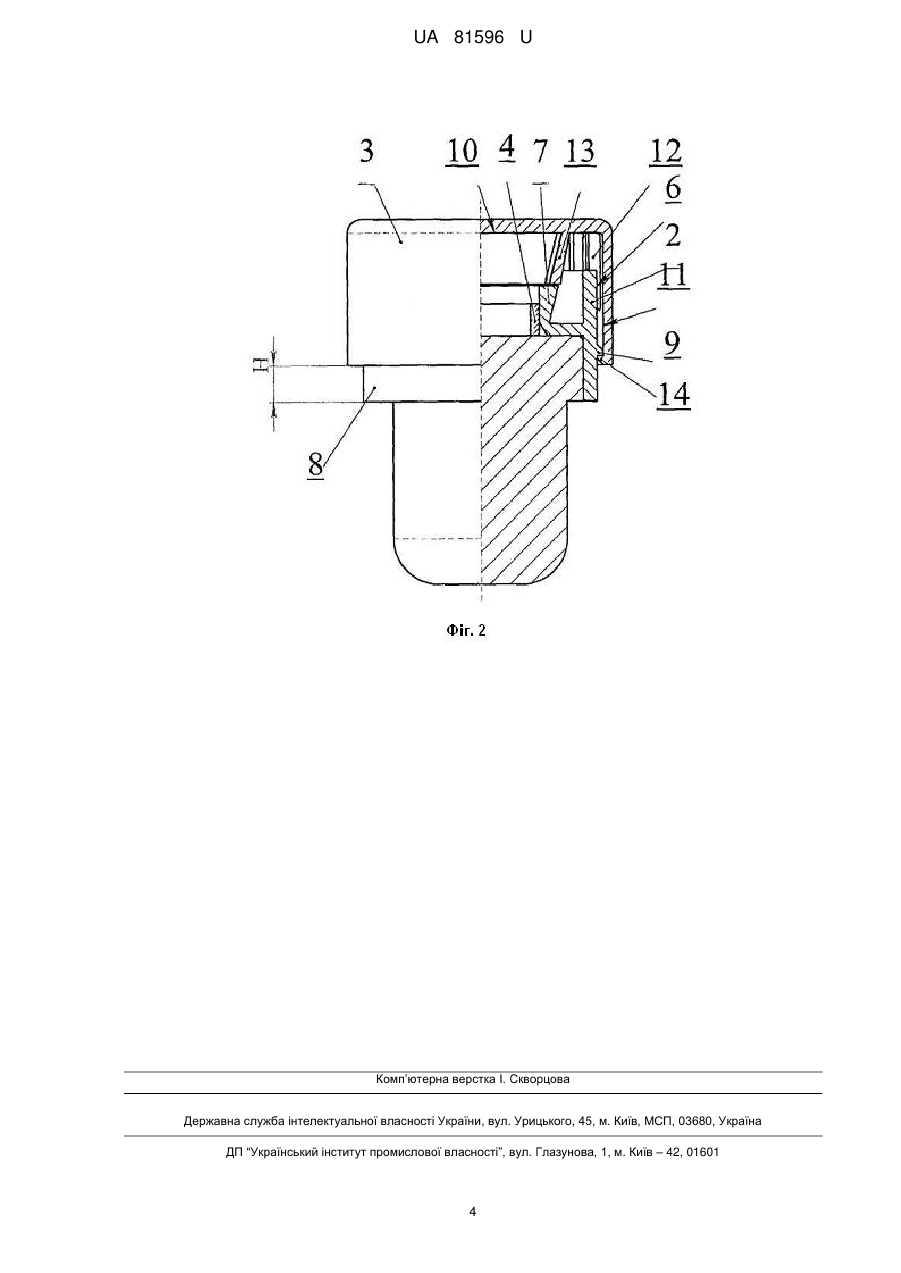

Реферат: Закупорювальний пристрій виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, забезпеченої внутрішньою втулкою із засобом індикації розкриття. Пристрій додатково містить зовнішню кришку, встановлену на внутрішню втулку, з можливістю підйому в осьовому напрямі відносно неї при першому розкритті, шайбу, встановлену між пробкою і внутрішньою втулкою. Засіб індикації розкриття є нижньою частиною внутрішньої втулки, виконаною у вигляді індикаторної ділянки. UA 81596 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ UA 81596 U UA 81596 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області закупорювальних пристроїв і може бути використана для закупорювання пляшок в лікеро-горілчаній і виноробній промисловості, а саме до таких пристроїв, які мають засоби індикації розтину, здатним вказувати на те, що це закупорювальний пристрій вже відкривали щонайменше один раз. Останнім часом зростає попит на закупорювальні системи з індикацією несанкціонованого розкриття, які ясно вказують споживачам, чи розкривався контейнер ким-небудь раніше для того, щоб, наприклад, замінити його вміст на продукт, що не відповідає первинному. Хоча виготовити деякі види засобів з індикацією несанкціонованого розкриття відносно легко, набагато складніше виготовити такий засіб з індикацією несанкціонованого розкриття, яке не можна було б обійти, не порушивши при цьому систему індикації несанкціонованого розкриття, або ж, порушивши її, не можна було б потім повернути до колишнього первозданного на вигляд стану, що вказує на те, що упаковку раніше ніхто не розкривав. Відомі закупорювальні засоби типу пробок для вина, виконані з синтетичного матеріалу (Патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06 г.). Вони можуть бути виготовлені з різних матеріалів, зокрема - з еластомерів, таких як спінений поліетилен або його співполімери, полістирол і його співполімери, співполімер етилену і вінілацетату, поліуретани, поліпропілени і ін. (Патент РФ на винахід № 2266853 B65D 51/00, опубл.27.12.05 г.). Вказаний патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином, що набуває все більшого поширення в цій області техніки, то і в цьому випадку вміст пляшки також може забруднюватися цим закупорювальним засобом. Крім того, при закупорюванні цією пробкою вона може йти безконтрольно вниз, а при розкритті її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ній кришку (див. авторське свідоцтво СРСР № 189699, 1967 р., МПК В67В). Недоліком цієї пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду із-за деформації поверхні пробки в процесі транспортування і складності надання їй різної колірної гамми. Відомі широко описані у вітчизняних і зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації розкриття, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів є системи, в яких закупорювальний засіб спочатку розташовується в одному положенні, але, будучи одного разу знятим, він може бути повернений тільки в інше положення, яке візуально чітко відрізняється від першого положення. Наприклад, патент США № 5738231, МПК B65D55/02, опубл. 14.04.1998 г., описує гвинтову кришку з індикацією розкриття, де одна її частина під час процесу розкриття переміщається так, що після розкриття вона не може повернутися назад на своє початкове положення із-за перешкоди у вигляді виступу на шийці контейнера. В результаті ця закупорювальна пробка може повернутися тільки в таке положення, в якому вона буде зміщена по осі відносно свого первинного положення. У вказаному засобі недостатня надійність контролю розкриття, а саме, перешкоджаючий елемент легкодоступний і може бути видалений, наприклад відрізаний, щоб створити видимість первозданної цілісності закупорювання. Відомо закупорювальний пристрій по патенту РФ на корисну модель № 92410, опубл. 20.03.2010, МПК B65D49/02 г., який містить пробку зі спіненого матеріалу, надітий на герметизуючу частину пробки фіксаторною втулкою і прикріплений до останньої відривний поясочок з язичком таким чином, що забезпечує легке роз'єднання відривного поясочка, наприклад за допомогою лінії перфорації між фіксаторною втулкою або пробкою, або ковпачком. Відомий пристрій відповідає таким вимогам, як надійність фіксації на вінчику закупорювальної посудини і наочність індикації розкриття, але є не технологічним у виготовленні і не досить надійним, оскільки має язичок відривного поясочка, що виступає за межі пробки. Найбільш близьким аналогом є пристрій для закупорювання посудини (Патент РФ на винахід № 2426678, МПК B65D 39/00, опубл. 20.08.2011), що виконаний у вигляді пробки з відривним поясочком, який забезпечений зафіксованим відносно пробки кільцем, сполученим з відривним поясочком, що має засоби фіксації відносно горловини посудини. Пробка виконана з поглибленням для розташування в нім язичка відривного поясочка, а відривний поясочок виконаний з ребрами для взаємодії з виступами фіксувального кільця вінчика посудини і для утворення руйнованого з'єднання з кільцем. 1 UA 81596 U 5 10 15 20 25 30 35 40 45 50 55 60 Відоме рішення має недостатньо надійну конструкцію пристрою для закупорювання посудини із засобом індикації, яку можна було б виготовляти і розміщувати на пляшках з досить високою швидкістю без ненавмисного руйнування або деформації самого засобу індикації з причини можливості випадкового руйнування по лінії ослабленої міцності. Технічний результат заявленої корисної моделі полягає в розробці надійнішої конструкції закупорювального пристрою із засобом індикації розкриття, яка задовольняла б високим споживчим якостям при прийнятній вартості і, у результаті, підвищувала зручність використання для споживача. Вказаний технічний результат досягається тим, що закупорювальний пристрій виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, яка забезпечена внутрішньою втулкою із засобом індикації розкриття, при цьому пристрій додатково містить зовнішню кришку, встановлену на внутрішню втулку, з можливістю підйому в осьовому напрямі відносно неї при першому розкритті, шайбу, встановлену між пробкою і внутрішньою втулкою, а засіб індикації розкриття є нижньою частиною внутрішньої втулки, виконаною у вигляді індикаторної ділянки. У окремому випадку виконання корисної моделі на бічній поверхні внутрішньої втулки є кільцевий виступ, що утримує зовнішню кришку, після першого розкриття, забезпечуючи підйом усіх деталей при подальшому розкритті. У окремому випадку виконання корисної моделі пристрій містить засіб блокування зворотного ходу від переміщення зовнішньої втулки в початкове положення при повторному закритті, зберігаючи при цьому видиму індикаторну ділянку. Можливість здійснення корисної моделі, охарактеризованої приведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до справжнього технічного рішення. Опис конструкції пояснюється кресленнями, на яких зображений загальний вигляд закупорювального пристрою для пляшки з частковим розрізом до розкриття (фіг. 1) і після першого розкриття (фіг. 2). Закупорювальний пристрій містить пробку 1, внутрішню втулку 2, зовнішню кришку 3 і шайбу 4. Пробка 1 має основу 5, розміщувану в горловині пляшки (на кресленні не показано). Пробка 1 виконана зі спіненого матеріалу, що зменшує її вагу і покращує фіксаторні властивості. Пробка може бути виконана також з пробки дерева або іншого полімерного матеріалу для закупорювання різних посудин з різними рідинами. Основа 5 встановлюється в горловині пляшки. Внутрішня втулка 2 виконана із зовнішніми осьовими шліцами 6 і внутрішнім буртиком 7, який забезпечує з'єднання з верхньою частиною 4 внутрішньої пробки 1, а також є елементом осьового блокування закупорювального пристрою. Нижня зовнішня частина внутрішньої втулки 2 виконана у вигляді індикаторної ділянки 8, яка є інтервалом Η між торцевою поверхнею зовнішньої кришки 3 і торцевою поверхнею внутрішньої втулки 2. На бічній поверхні внутрішньої втулки 2 є буртик 9, що утримує зовнішню кришку 3 після першого розкриття, що згодом дає можливість підйому усіх деталей при подальшому розкритті, забезпечуючи їх осьове стопоріння. Зовнішня кришка 3 має торцеву 10 і бічну 11 поверхні, які виконані як єдине ціле, причому на бічній внутрішній поверхні кришки 3 виконані шліци 12, що взаємодіють з шліцами 6 втулок 2, забезпечуючи радіальну фіксацію деталей. На внутрішній верхній торцевій поверхні кришки 3 виконаний буртик 13, який може бути безперервним або переривчастим, наприклад у вигляді пелюсток, для взаємодії з внутрішнім кільцевим виступом 7 втулки 2. Зовнішня кришка 3 має на нижній торцевій поверхні зачіп 14 з можливістю фіксації на виступі 7 втулки 2 при першому розкритті. Зовнішня кришка може бути декорована оболонкою з алюмінію або іншого матеріалу. Шайба 4 є окремою деталлю, виконаною з функціонально відповідного матеріалу, відмінного від матеріалу пробки, переважно полімерного матеріалу. Причому шайба може бути виконана у вигляді суцільної деталі або порожнистої. Засіб блокування зворотного ходу від переміщення зовнішньої втулки в початкове положення при повторному закритті утворений шайбою 4, кільцевим виступом 7 втулки 2 і буртиком 13 кришки 3, який забезпечує взаємну фіксацію деталей в початковому положенні, а також забезпечує інтервал Η при розкритті і повторному закупорюванні. На поверхню індикаторної ділянки 8 можуть бути нанесені засоби ідентифікації, наприклад, декоративні малюнки, написи і інші засоби індивідуалізації. Внутрішня втулка 2 може бути забарвлена в колір, що контрастує з кольором зовнішньої кришки 3. 2 UA 81596 U 5 10 15 20 25 Закупорювальний пристрій працює таким чином: основа 5 пробки 1 разом з внутрішньою втулкою 2 і кришкою 3 встановлюється в горловині пляшки, забезпечуючи герметичність закупорювання. Під час першого відкривання пляшки відбувається переміщення зовнішньої кришки 3 відносно внутрішньої втулки 2 на деяку відстань Η до зіткнення буртика 9 із зачепом 14, а при подальшому розкритті усі деталі вже знаходяться в постійно зафіксованому положенні, як при подальшому відкритті, так і при повторному закритті, так щоб видима індикаторна ділянка 8 більше не закривалась зовнішньою втулкою 2, як це було до першого розкриття. Це досягається за рахунок виконання засобів блокування зворотного ходу: шайби 4, виступу 7 втулки 2, буртика 13 кришки 3. Закупорювання пляшки виконується натисненням зверху вниз. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо і призначено для установки на пляшці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Закупорювальний пристрій, що виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, забезпеченої внутрішньою втулкою із засобом індикації розкриття, який відрізняється тим, що пристрій додатково містить зовнішню кришку, встановлену на внутрішню втулку, з можливістю підйому в осьовому напрямі відносно неї при першому розкритті, шайбу, встановлену між пробкою і внутрішньою втулкою, а засіб індикації розкриття є нижньою частиною внутрішньої втулки, виконаною у вигляді індикаторної ділянки. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що на бічній поверхні внутрішньої втулки є кільцевий виступ, що утримує зовнішню кришку, після першого розкриття, забезпечуючи постійну фіксацію усіх деталей при подальшому розкритті. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що містить засіб блокування зворотного ходу від переміщення зовнішньої втулки в початкове положення при повторному закритті, зберігаючи при цьому видиму індикаторну ділянку. 3 UA 81596 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
