Спосіб виготовлення залізобетонної конструкції

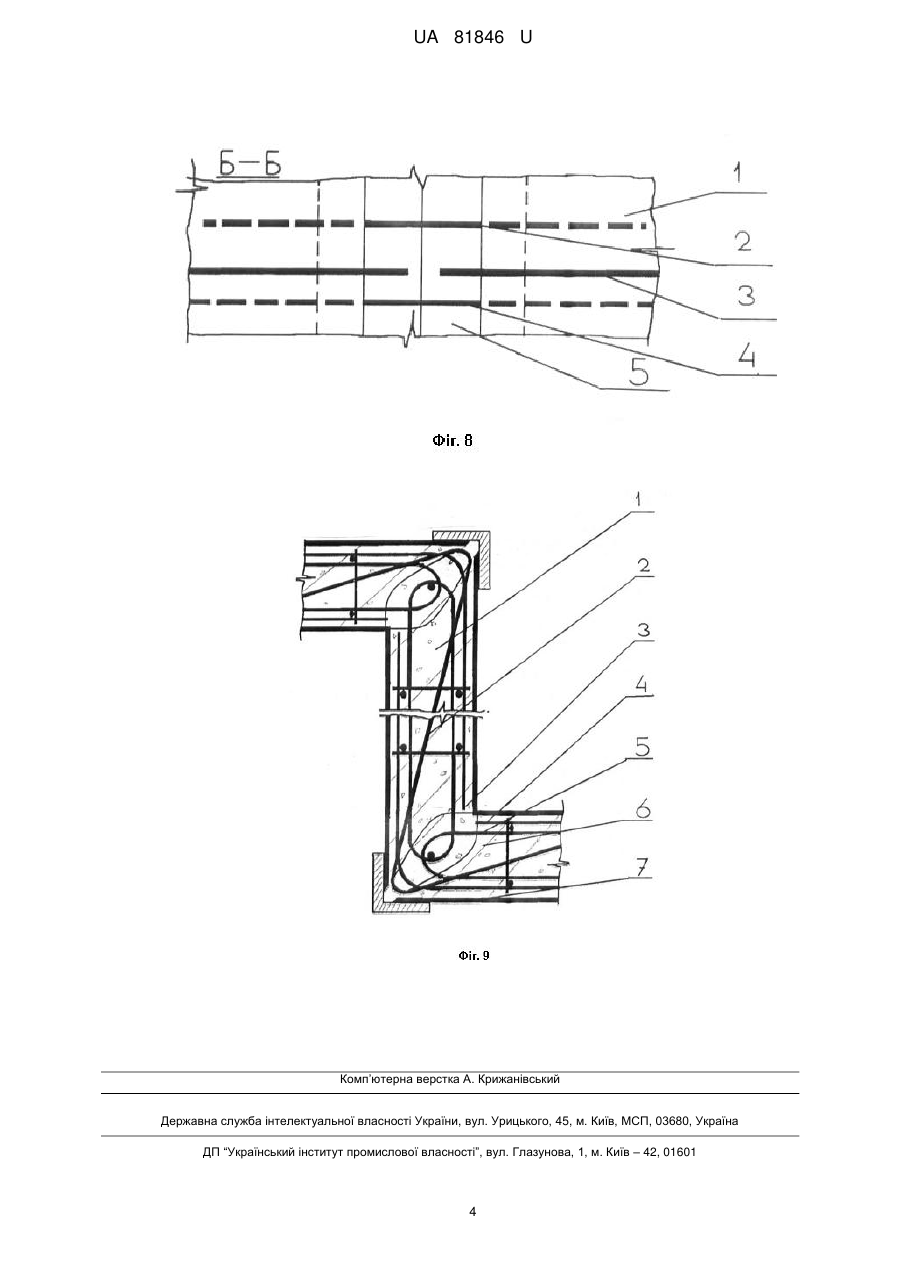

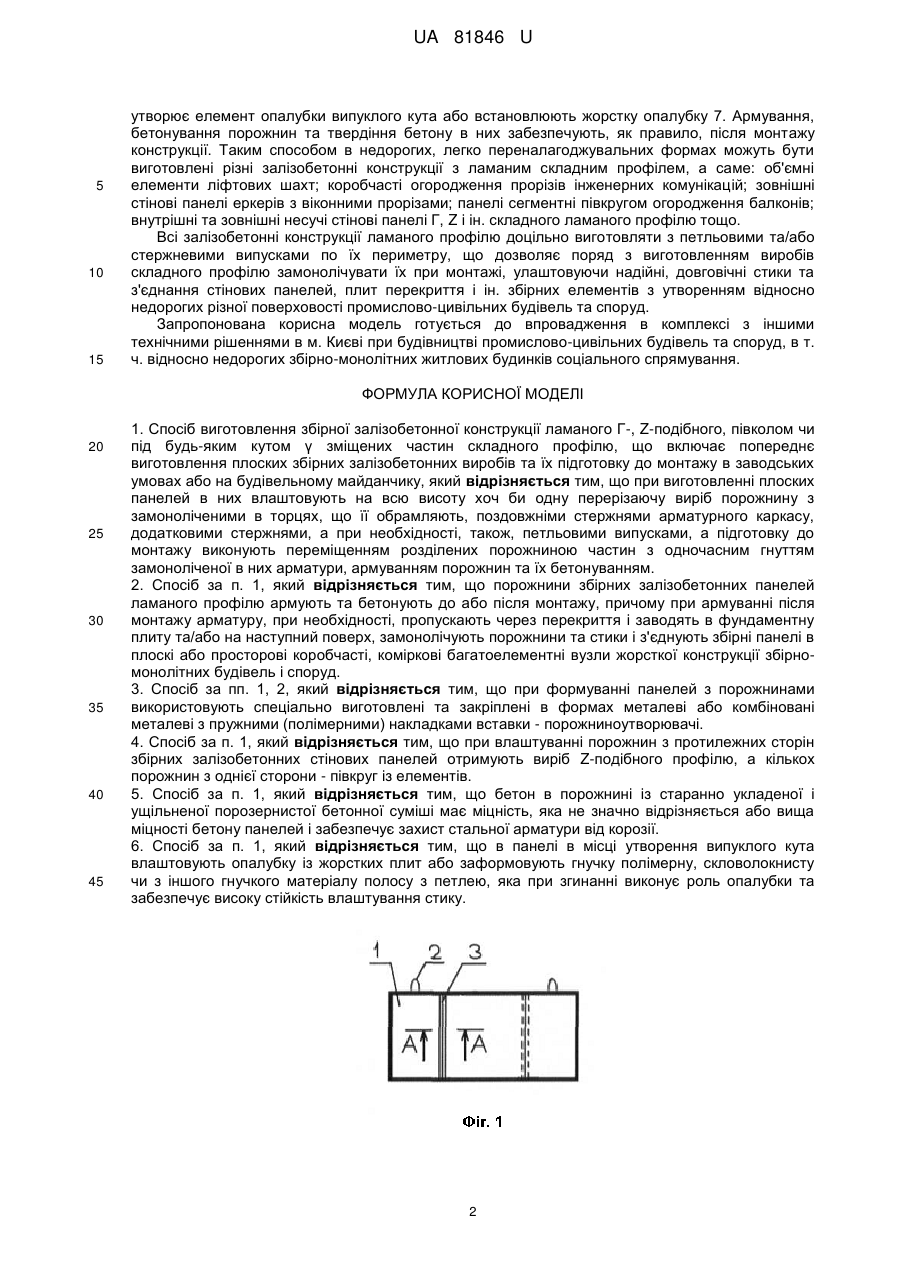

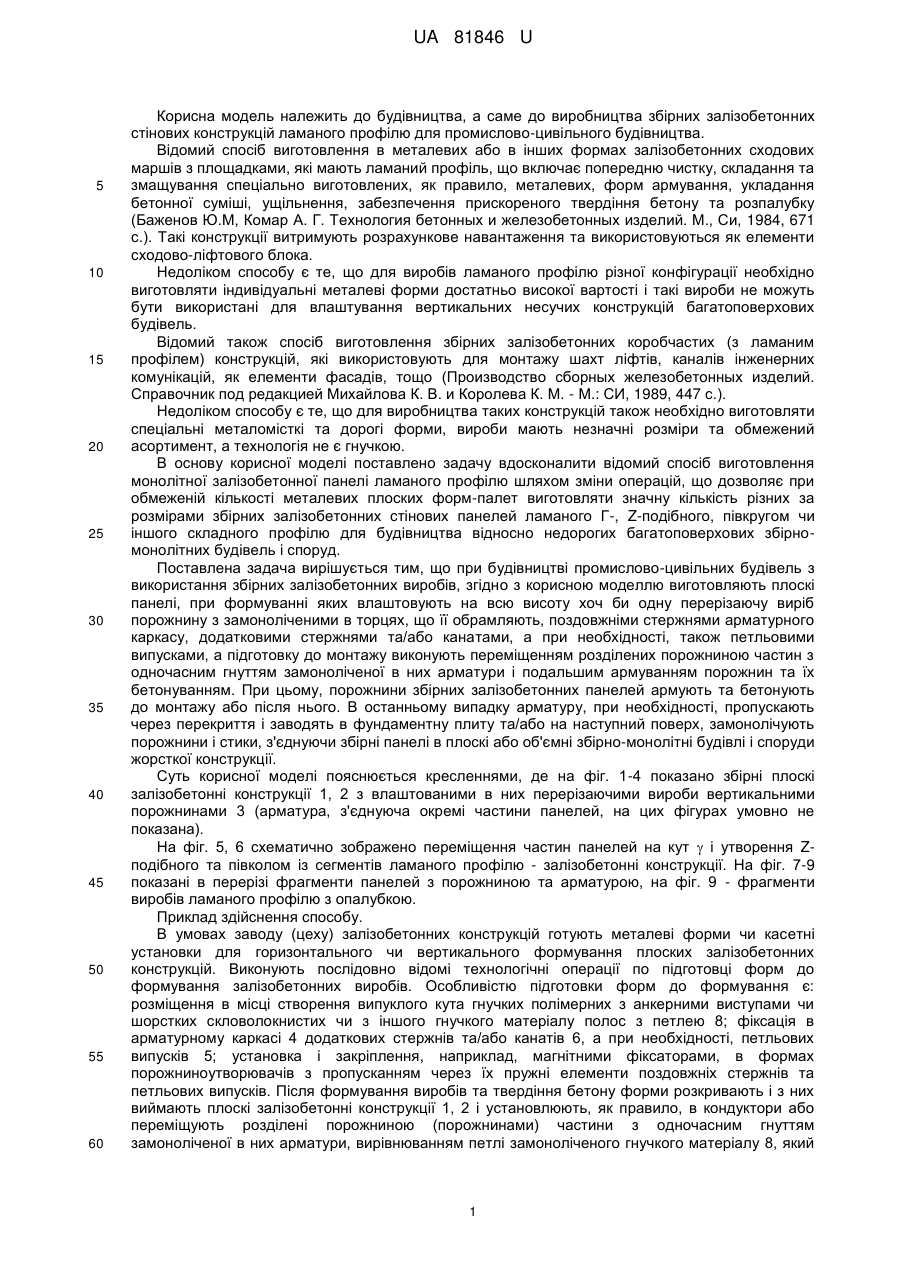

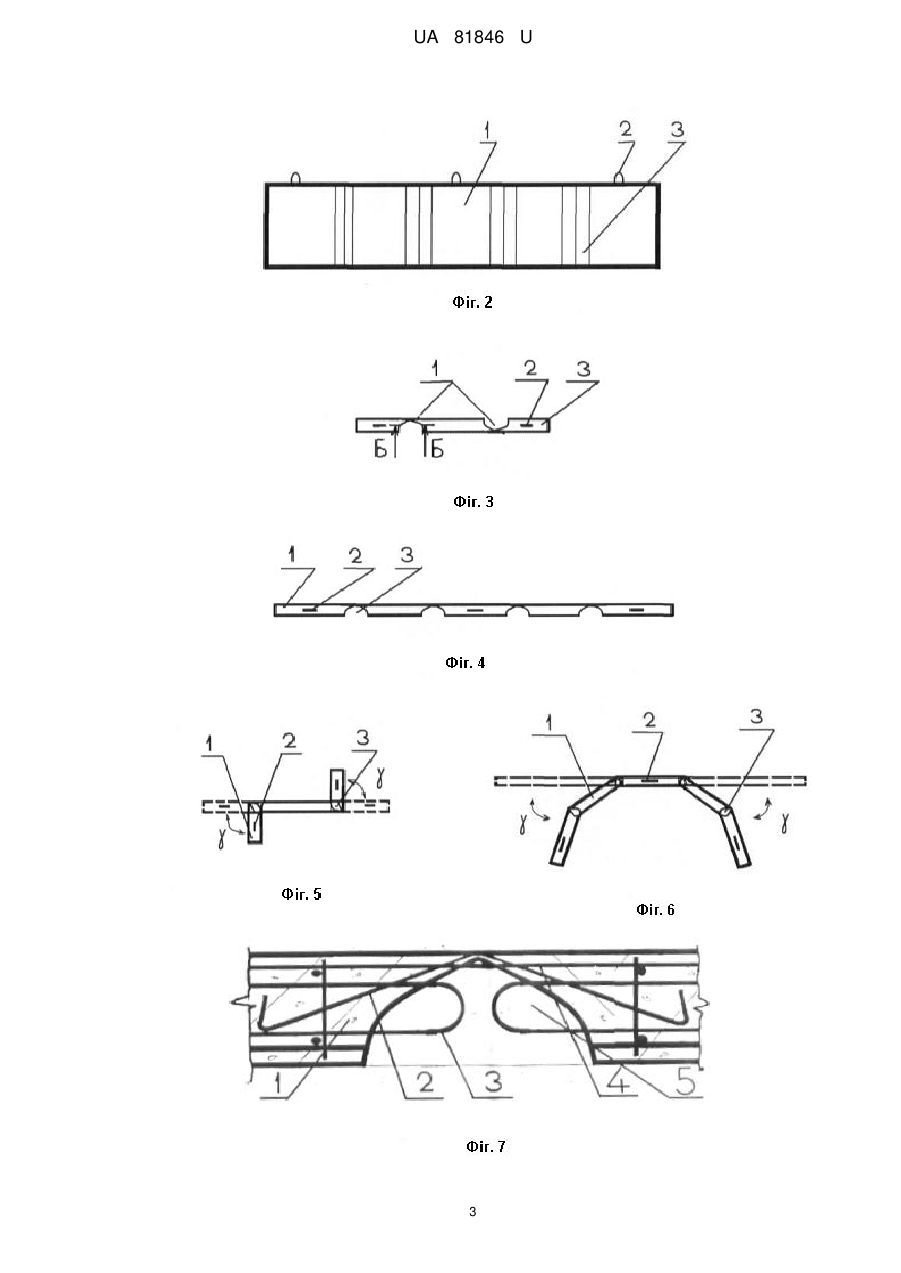

Реферат: Спосіб виготовлення збірної залізобетонної конструкції ламаного Г-, Z-подібного, півколом чи під будь-яким кутом γ зміщених частин складного профілю включає попереднє виготовлення плоских збірних залізобетонних виробів та їх підготовку до монтажу в заводських умовах або на будівельному майданчику. При виготовленні плоских панелей в них влаштовують на всю висоту хоч би одну перерізаючу виріб порожнину з замоноліченими в торцях, що її обрамляють, поздовжніми стержнями арматурного каркасу, додатковими стержнями, а при необхідності, також, петльовими випусками. Підготовку до монтажу виконують переміщенням розділених порожниною частин з одночасним гнуттям замоноліченої в них арматури, армуванням порожнин та їх бетонуванням. UA 81846 U (12) UA 81846 U UA 81846 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до виробництва збірних залізобетонних стінових конструкцій ламаного профілю для промислово-цивільного будівництва. Відомий спосіб виготовлення в металевих або в інших формах залізобетонних сходових маршів з площадками, які мають ламаний профіль, що включає попередню чистку, складання та змащування спеціально виготовлених, як правило, металевих, форм армування, укладання бетонної суміші, ущільнення, забезпечення прискореного твердіння бетону та розпалубку (Баженов Ю.М, Комар А. Г. Технология бетонных и железобетонных изделий. М., Си, 1984, 671 с.). Такі конструкції витримують розрахункове навантаження та використовуються як елементи сходово-ліфтового блока. Недоліком способу є те, що для виробів ламаного профілю різної конфігурації необхідно виготовляти індивідуальні металеві форми достатньо високої вартості і такі вироби не можуть бути використані для влаштування вертикальних несучих конструкцій багатоповерхових будівель. Відомий також спосіб виготовлення збірних залізобетонних коробчастих (з ламаним профілем) конструкцій, які використовують для монтажу шахт ліфтів, каналів інженерних комунікацій, як елементи фасадів, тощо (Производство сборных железобетонных изделий. Справочник под редакцией Михайлова К. В. и Королева К. М. - М.: СИ, 1989, 447 с.). Недоліком способу є те, що для виробництва таких конструкцій також необхідно виготовляти спеціальні металомісткі та дорогі форми, вироби мають незначні розміри та обмежений асортимент, а технологія не є гнучкою. В основу корисної моделі поставлено задачу вдосконалити відомий спосіб виготовлення монолітної залізобетонної панелі ламаного профілю шляхом зміни операцій, що дозволяє при обмеженій кількості металевих плоских форм-палет виготовляти значну кількість різних за розмірами збірних залізобетонних стінових панелей ламаного Г-, Z-подібного, півкругом чи іншого складного профілю для будівництва відносно недорогих багатоповерхових збірномонолітних будівель і споруд. Поставлена задача вирішується тим, що при будівництві промислово-цивільних будівель з використання збірних залізобетонних виробів, згідно з корисною моделлю виготовляють плоскі панелі, при формуванні яких влаштовують на всю висоту хоч би одну перерізаючу виріб порожнину з замоноліченими в торцях, що її обрамляють, поздовжніми стержнями арматурного каркасу, додатковими стержнями та/або канатами, а при необхідності, також петльовими випусками, а підготовку до монтажу виконують переміщенням розділених порожниною частин з одночасним гнуттям замоноліченої в них арматури і подальшим армуванням порожнин та їх бетонуванням. При цьому, порожнини збірних залізобетонних панелей армують та бетонують до монтажу або після нього. В останньому випадку арматуру, при необхідності, пропускають через перекриття і заводять в фундаментну плиту та/або на наступний поверх, замонолічують порожнини і стики, з'єднуючи збірні панелі в плоскі або об'ємні збірно-монолітні будівлі і споруди жорсткої конструкції. Суть корисної моделі пояснюється кресленнями, де на фіг. 1-4 показано збірні плоскі залізобетонні конструкції 1, 2 з влаштованими в них перерізаючими вироби вертикальними порожнинами 3 (арматура, з'єднуюча окремі частини панелей, на цих фігурах умовно не показана). На фіг. 5, 6 схематично зображено переміщення частин панелей на кут  і утворення Zподібного та півколом із сегментів ламаного профілю - залізобетонні конструкції. На фіг. 7-9 показані в перерізі фрагменти панелей з порожниною та арматурою, на фіг. 9 - фрагменти виробів ламаного профілю з опалубкою. Приклад здійснення способу. В умовах заводу (цеху) залізобетонних конструкцій готують металеві форми чи касетні установки для горизонтального чи вертикального формування плоских залізобетонних конструкцій. Виконують послідовно відомі технологічні операції по підготовці форм до формування залізобетонних виробів. Особливістю підготовки форм до формування є: розміщення в місці створення випуклого кута гнучких полімерних з анкерними виступами чи шорстких скловолокнистих чи з іншого гнучкого матеріалу полос з петлею 8; фіксація в арматурному каркасі 4 додаткових стержнів та/або канатів 6, а при необхідності, петльових випусків 5; установка і закріплення, наприклад, магнітними фіксаторами, в формах порожниноутворювачів з пропусканням через їх пружні елементи поздовжніх стержнів та петльових випусків. Після формування виробів та твердіння бетону форми розкривають і з них виймають плоскі залізобетонні конструкції 1, 2 і установлюють, як правило, в кондуктори або переміщують розділені порожниною (порожнинами) частини з одночасним гнуттям замоноліченої в них арматури, вирівнюванням петлі замоноліченого гнучкого матеріалу 8, який 1 UA 81846 U 5 10 15 утворює елемент опалубки випуклого кута або встановлюють жорстку опалубку 7. Армування, бетонування порожнин та твердіння бетону в них забезпечують, як правило, після монтажу конструкції. Таким способом в недорогих, легко переналагоджувальних формах можуть бути виготовлені різні залізобетонні конструкції з ламаним складним профілем, а саме: об'ємні елементи ліфтових шахт; коробчасті огородження прорізів інженерних комунікацій; зовнішні стінові панелі еркерів з віконними прорізами; панелі сегментні півкругом огородження балконів; внутрішні та зовнішні несучі стінові панелі Г, Z і ін. складного ламаного профілю тощо. Всі залізобетонні конструкції ламаного профілю доцільно виготовляти з петльовими та/або стержневими випусками по їх периметру, що дозволяє поряд з виготовленням виробів складного профілю замонолічувати їх при монтажі, улаштовуючи надійні, довговічні стики та з'єднання стінових панелей, плит перекриття і ін. збірних елементів з утворенням відносно недорогих різної поверховості промислово-цивільних будівель та споруд. Запропонована корисна модель готується до впровадження в комплексі з іншими технічними рішеннями в м. Києві при будівництві промислово-цивільних будівель та споруд, в т. ч. відносно недорогих збірно-монолітних житлових будинків соціального спрямування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 1. Спосіб виготовлення збірної залізобетонної конструкції ламаного Г-, Z-подібного, півколом чи під будь-яким кутом γ зміщених частин складного профілю, що включає попереднє виготовлення плоских збірних залізобетонних виробів та їх підготовку до монтажу в заводських умовах або на будівельному майданчику, який відрізняється тим, що при виготовленні плоских панелей в них влаштовують на всю висоту хоч би одну перерізаючу виріб порожнину з замоноліченими в торцях, що її обрамляють, поздовжніми стержнями арматурного каркасу, додатковими стержнями, а при необхідності, також, петльовими випусками, а підготовку до монтажу виконують переміщенням розділених порожниною частин з одночасним гнуттям замоноліченої в них арматури, армуванням порожнин та їх бетонуванням. 2. Спосіб за п. 1, який відрізняється тим, що порожнини збірних залізобетонних панелей ламаного профілю армують та бетонують до або після монтажу, причому при армуванні після монтажу арматуру, при необхідності, пропускають через перекриття і заводять в фундаментну плиту та/або на наступний поверх, замонолічують порожнини та стики і з'єднують збірні панелі в плоскі або просторові коробчасті, коміркові багатоелементні вузли жорсткої конструкції збірномонолітних будівель і споруд. 3. Спосіб за пп. 1, 2, який відрізняється тим, що при формуванні панелей з порожнинами використовують спеціально виготовлені та закріплені в формах металеві або комбіновані металеві з пружними (полімерними) накладками вставки - порожниноутворювачі. 4. Спосіб за п. 1, який відрізняється тим, що при влаштуванні порожнин з протилежних сторін збірних залізобетонних стінових панелей отримують виріб Z-подібного профілю, а кількох порожнин з однієї сторони - півкруг із елементів. 5. Спосіб за п. 1, який відрізняється тим, що бетон в порожнині із старанно укладеної і ущільненої порозернистої бетонної суміші має міцність, яка не значно відрізняється або вища міцності бетону панелей і забезпечує захист стальної арматури від корозії. 6. Спосіб за п. 1, який відрізняється тим, що в панелі в місці утворення випуклого кута влаштовують опалубку із жорстких плит або заформовують гнучку полімерну, скловолокнисту чи з іншого гнучкого матеріалу полосу з петлею, яка при згинанні виконує роль опалубки та забезпечує високу стійкість влаштування стику. 2 UA 81846 U 3 UA 81846 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
