Відцентровий електричний водяний насос

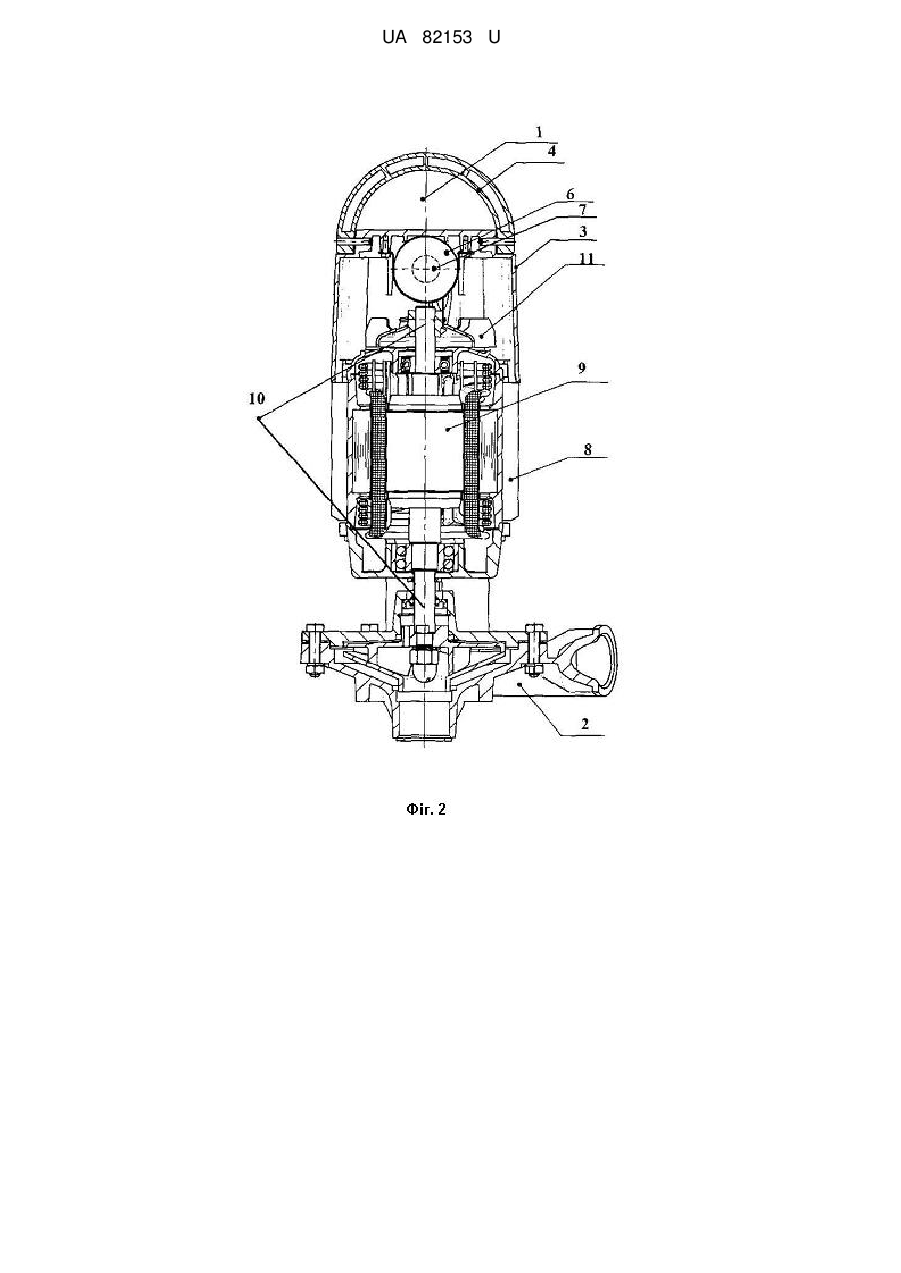

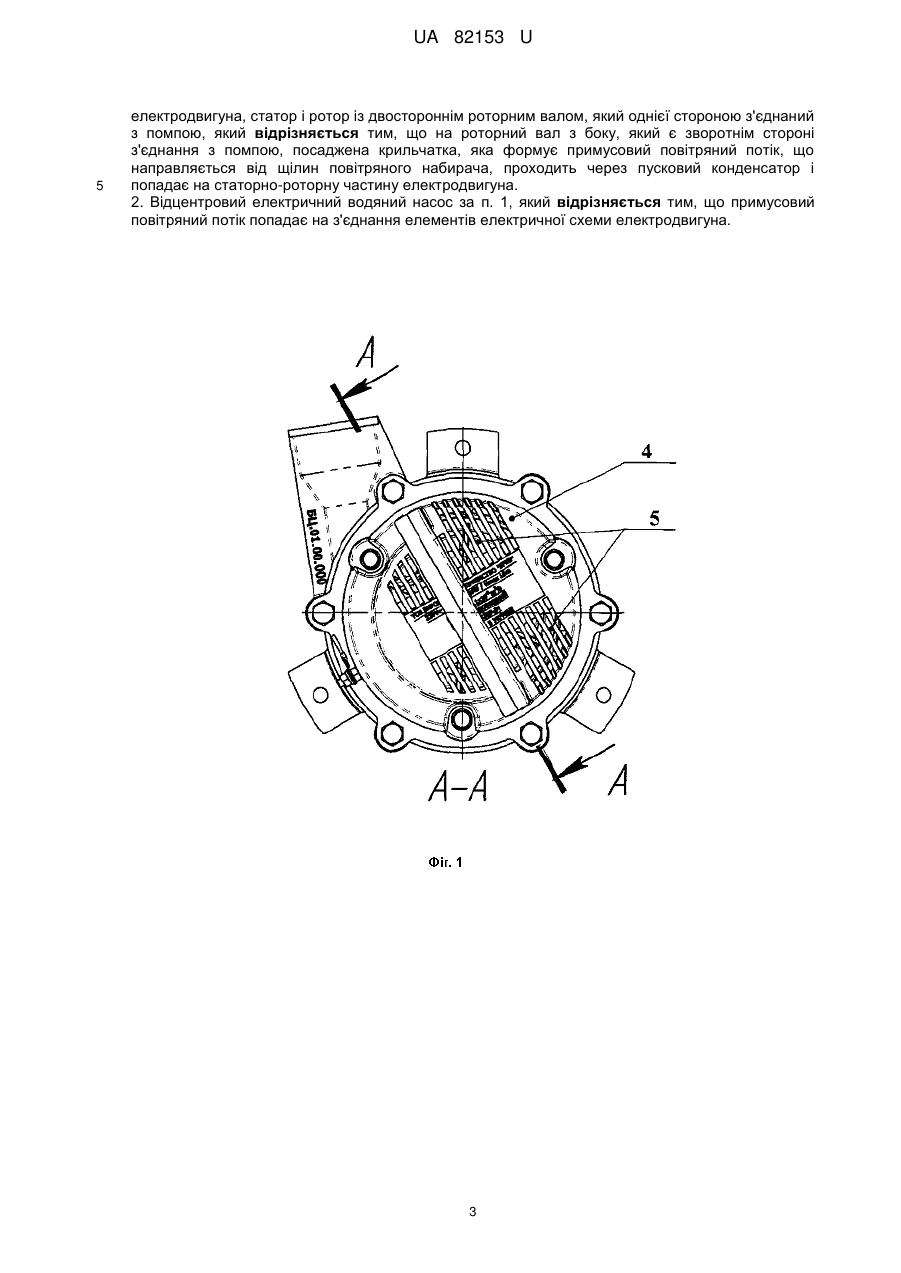

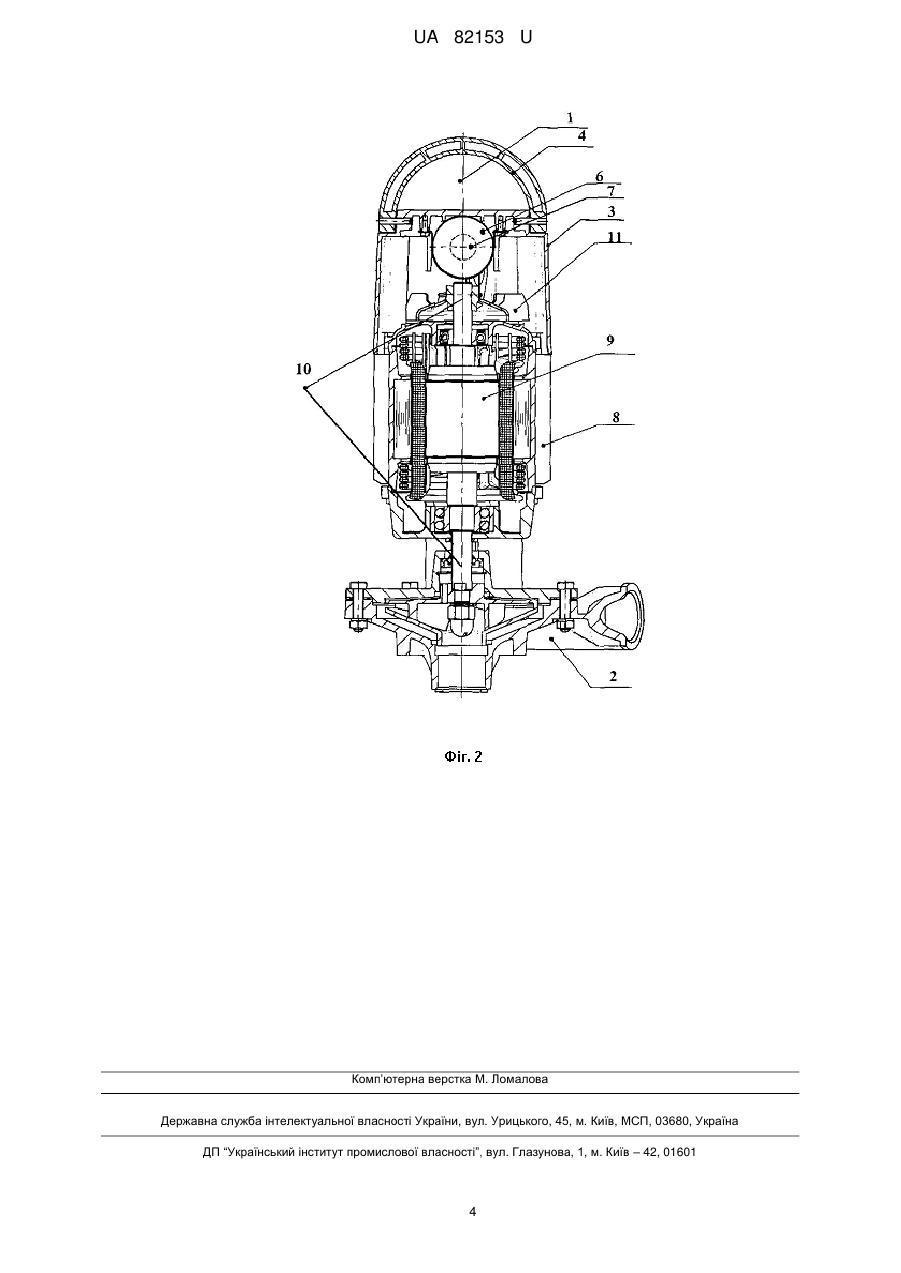

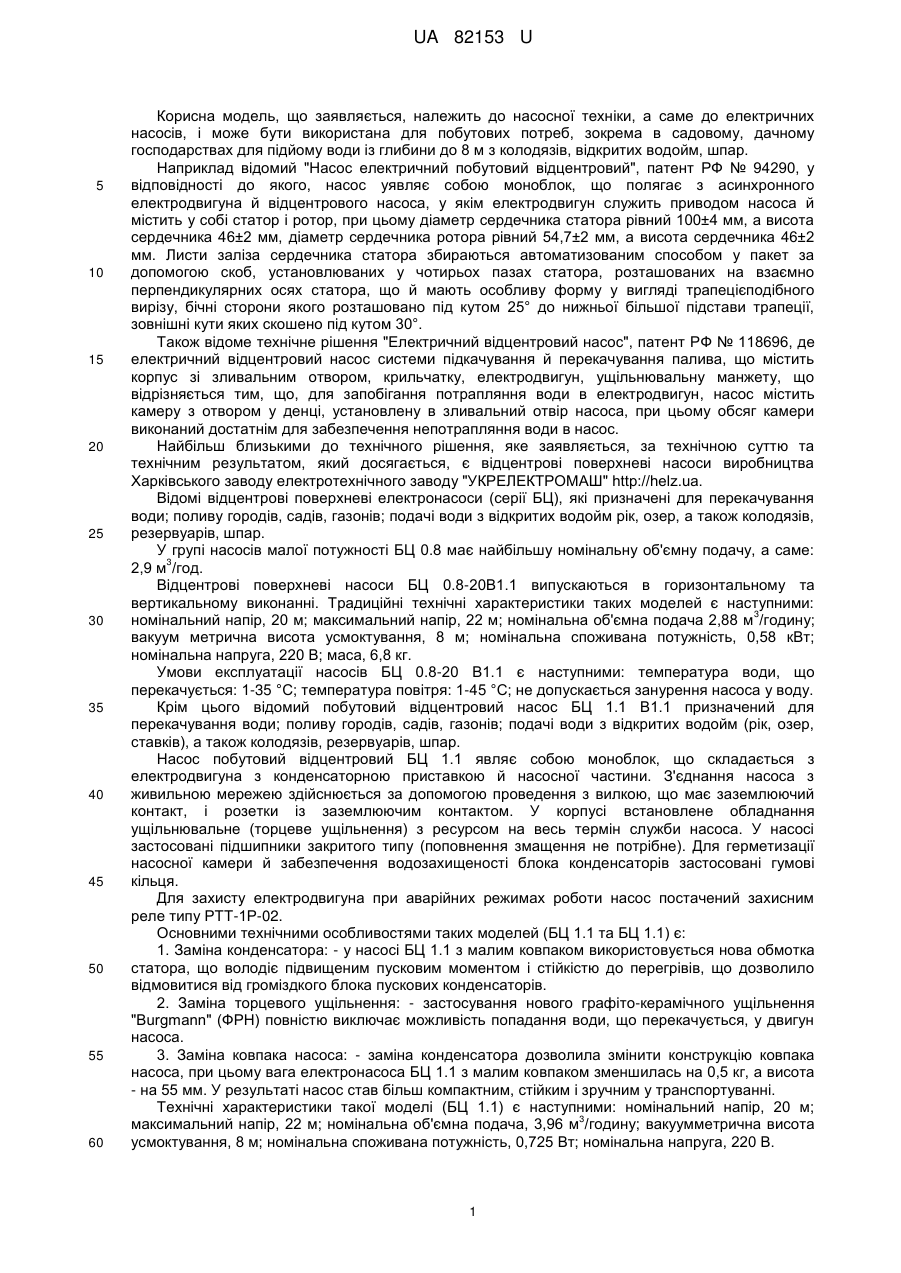

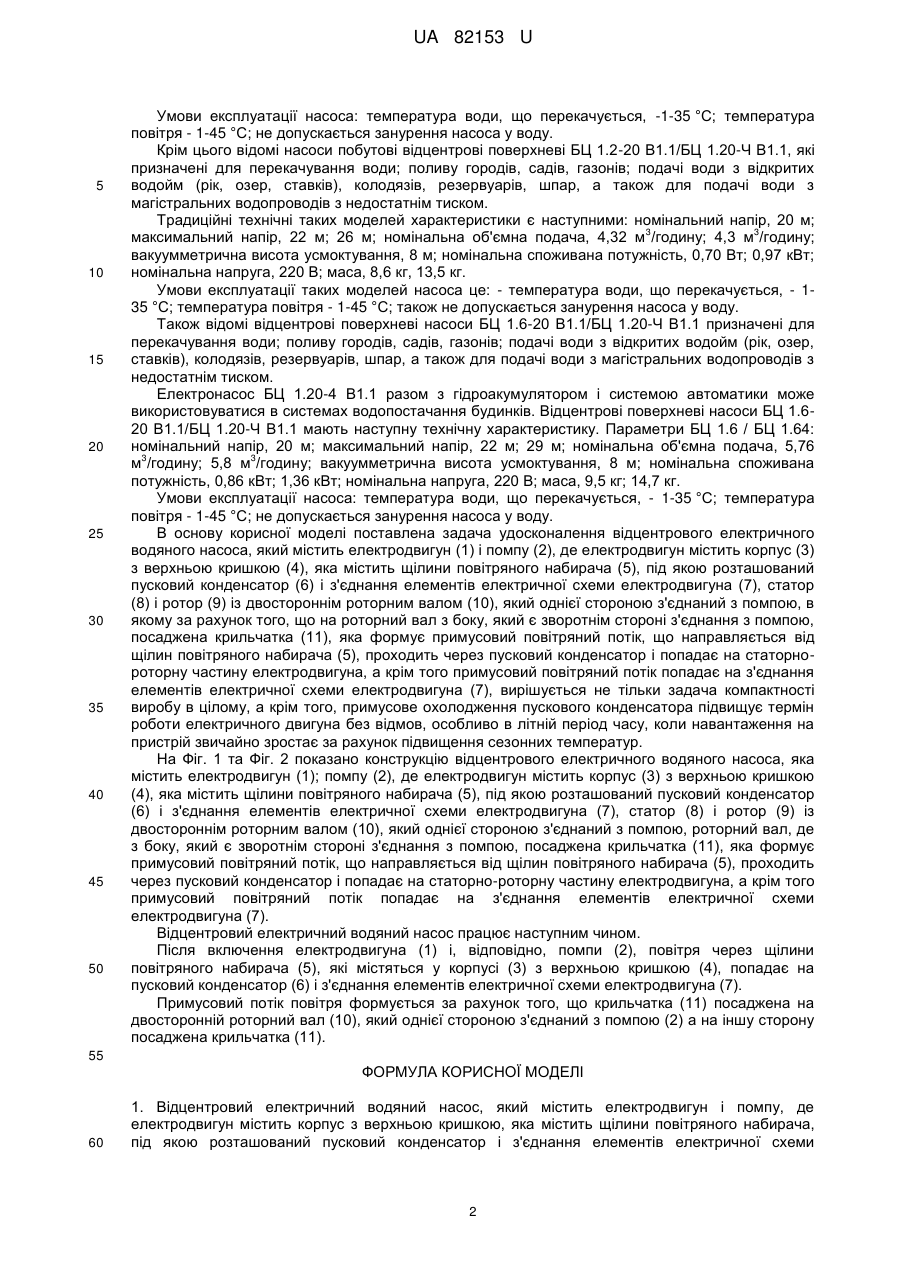

Реферат: Відцентровий електричний водяний насос містить електродвигун і помпу, де електродвигун містить корпус з верхньою кришкою, яка містить щілини повітряного набирача, під якою розташований пусковий конденсатор і з'єднання елементів електричної схеми електродвигуна, статор і ротор із двостороннім роторним валом, який однієї стороною з'єднаний з помпою. При цьому на роторний вал з боку, який є зворотнім стороні з'єднання з помпою, посаджена крильчатка, яка формує примусовий повітряний потік, що направляється від щілин повітряного набирача, проходить через пусковий конденсатор і попадає на статорно-роторну частину електродвигуна. UA 82153 U (54) ВІДЦЕНТРОВИЙ ЕЛЕКТРИЧНИЙ ВОДЯНИЙ НАСОС UA 82153 U UA 82153 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до насосної техніки, а саме до електричних насосів, і може бути використана для побутових потреб, зокрема в садовому, дачному господарствах для підйому води із глибини до 8 м з колодязів, відкритих водойм, шпар. Наприклад відомий "Насос електричний побутовий відцентровий", патент РФ № 94290, у відповідності до якого, насос уявляє собою моноблок, що полягає з асинхронного електродвигуна й відцентрового насоса, у якім електродвигун служить приводом насоса й містить у собі статор і ротор, при цьому діаметр сердечника статора рівний 100±4 мм, а висота сердечника 46±2 мм, діаметр сердечника ротора рівний 54,7±2 мм, а висота сердечника 46±2 мм. Листи заліза сердечника статора збираються автоматизованим способом у пакет за допомогою скоб, установлюваних у чотирьох пазах статора, розташованих на взаємно перпендикулярних осях статора, що й мають особливу форму у вигляді трапецієподібного вирізу, бічні сторони якого розташовано під кутом 25° до нижньої більшої підстави трапеції, зовнішні кути яких скошено під кутом 30°. Також відоме технічне рішення "Електричний відцентровий насос", патент РФ № 118696, де електричний відцентровий насос системи підкачування й перекачування палива, що містить корпус зі зливальним отвором, крильчатку, електродвигун, ущільнювальну манжету, що відрізняється тим, що, для запобігання потрапляння води в електродвигун, насос містить камеру з отвором у денці, установлену в зливальний отвір насоса, при цьому обсяг камери виконаний достатнім для забезпечення непотрапляння води в насос. Найбільш близькими до технічного рішення, яке заявляється, за технічною суттю та технічним результатом, який досягається, є відцентрові поверхневі насоси виробництва Харківського заводу електротехнічного заводу "УКРЕЛЕКТРОМАШ" http://helz.ua. Відомі відцентрові поверхневі електронасоси (серії БЦ), які призначені для перекачування води; поливу городів, садів, газонів; подачі води з відкритих водойм рік, озер, а також колодязів, резервуарів, шпар. У групі насосів малої потужності БЦ 0.8 має найбільшу номінальну об'ємну подачу, а саме: 3 2,9 м /год. Відцентрові поверхневі насоси БЦ 0.8-20В1.1 випускаються в горизонтальному та вертикальному виконанні. Традиційні технічні характеристики таких моделей є наступними: 3 номінальний напір, 20 м; максимальний напір, 22 м; номінальна об'ємна подача 2,88 м /годину; вакуум метрична висота усмоктування, 8 м; номінальна споживана потужність, 0,58 кВт; номінальна напруга, 220 В; маса, 6,8 кг. Умови експлуатації насосів БЦ 0.8-20 В1.1 є наступними: температура води, що перекачується: 1-35 °C; температура повітря: 1-45 °C; не допускається занурення насоса у воду. Крім цього відомий побутовий відцентровий насос БЦ 1.1 В1.1 призначений для перекачування води; поливу городів, садів, газонів; подачі води з відкритих водойм (рік, озер, ставків), а також колодязів, резервуарів, шпар. Насос побутовий відцентровий БЦ 1.1 являє собою моноблок, що складається з електродвигуна з конденсаторною приставкою й насосної частини. З'єднання насоса з живильною мережею здійснюється за допомогою проведення з вилкою, що має заземлюючий контакт, і розетки із заземлюючим контактом. У корпусі встановлене обладнання ущільнювальне (торцеве ущільнення) з ресурсом на весь термін служби насоса. У насосі застосовані підшипники закритого типу (поповнення змащення не потрібне). Для герметизації насосної камери й забезпечення водозахищеності блока конденсаторів застосовані гумові кільця. Для захисту електродвигуна при аварійних режимах роботи насос постачений захисним реле типу РТТ-1Р-02. Основними технічними особливостями таких моделей (БЦ 1.1 та БЦ 1.1) є: 1. Заміна конденсатора: - у насосі БЦ 1.1 з малим ковпаком використовується нова обмотка статора, що володіє підвищеним пусковим моментом і стійкістю до перегрівів, що дозволило відмовитися від громіздкого блока пускових конденсаторів. 2. Заміна торцевого ущільнення: - застосування нового графіто-керамічного ущільнення "Burgmann" (ФРН) повністю виключає можливість попадання води, що перекачується, у двигун насоса. 3. Заміна ковпака насоса: - заміна конденсатора дозволила змінити конструкцію ковпака насоса, при цьому вага електронасоса БЦ 1.1 з малим ковпаком зменшилась на 0,5 кг, а висота - на 55 мм. У результаті насос став більш компактним, стійким і зручним у транспортуванні. Технічні характеристики такої моделі (БЦ 1.1) є наступними: номінальний напір, 20 м; 3 максимальний напір, 22 м; номінальна об'ємна подача, 3,96 м /годину; вакуумметрична висота усмоктування, 8 м; номінальна споживана потужність, 0,725 Вт; номінальна напруга, 220 В. 1 UA 82153 U 5 10 15 20 25 30 35 40 45 50 Умови експлуатації насоса: температура води, що перекачується, -1-35 °C; температура повітря - 1-45 °C; не допускається занурення насоса у воду. Крім цього відомі насоси побутові відцентрові поверхневі БЦ 1.2-20 В1.1/БЦ 1.20-Ч В1.1, які призначені для перекачування води; поливу городів, садів, газонів; подачі води з відкритих водойм (рік, озер, ставків), колодязів, резервуарів, шпар, а також для подачі води з магістральних водопроводів з недостатнім тиском. Традиційні технічні таких моделей характеристики є наступними: номінальний напір, 20 м; 3 3 максимальний напір, 22 м; 26 м; номінальна об'ємна подача, 4,32 м /годину; 4,3 м /годину; вакуумметрична висота усмоктування, 8 м; номінальна споживана потужність, 0,70 Вт; 0,97 кВт; номінальна напруга, 220 В; маса, 8,6 кг, 13,5 кг. Умови експлуатації таких моделей насоса це: - температура води, що перекачується, - 135 °C; температура повітря - 1-45 °C; також не допускається занурення насоса у воду. Також відомі відцентрові поверхневі насоси БЦ 1.6-20 В1.1/БЦ 1.20-Ч В1.1 призначені для перекачування води; поливу городів, садів, газонів; подачі води з відкритих водойм (рік, озер, ставків), колодязів, резервуарів, шпар, а також для подачі води з магістральних водопроводів з недостатнім тиском. Електронасос БЦ 1.20-4 В1.1 разом з гідроакумулятором і системою автоматики може використовуватися в системах водопостачання будинків. Відцентрові поверхневі насоси БЦ 1.620 В1.1/БЦ 1.20-Ч В1.1 мають наступну технічну характеристику. Параметри БЦ 1.6 / БЦ 1.64: номінальний напір, 20 м; максимальний напір, 22 м; 29 м; номінальна об'ємна подача, 5,76 3 3 м /годину; 5,8 м /годину; вакуумметрична висота усмоктування, 8 м; номінальна споживана потужність, 0,86 кВт; 1,36 кВт; номінальна напруга, 220 В; маса, 9,5 кг; 14,7 кг. Умови експлуатації насоса: температура води, що перекачується, - 1-35 °C; температура повітря - 1-45 °C; не допускається занурення насоса у воду. В основу корисної моделі поставлена задача удосконалення відцентрового електричного водяного насоса, який містить електродвигун (1) і помпу (2), де електродвигун містить корпус (3) з верхньою кришкою (4), яка містить щілини повітряного набирача (5), під якою розташований пусковий конденсатор (6) і з'єднання елементів електричної схеми електродвигуна (7), статор (8) і ротор (9) із двостороннім роторним валом (10), який однієї стороною з'єднаний з помпою, в якому за рахунок того, що на роторний вал з боку, який є зворотнім стороні з'єднання з помпою, посаджена крильчатка (11), яка формує примусовий повітряний потік, що направляється від щілин повітряного набирача (5), проходить через пусковий конденсатор і попадає на статорнороторну частину електродвигуна, а крім того примусовий повітряний потік попадає на з'єднання елементів електричної схеми електродвигуна (7), вирішується не тільки задача компактності виробу в цілому, а крім того, примусове охолодження пускового конденсатора підвищує термін роботи електричного двигуна без відмов, особливо в літній період часу, коли навантаження на пристрій звичайно зростає за рахунок підвищення сезонних температур. На Фіг. 1 та Фіг. 2 показано конструкцію відцентрового електричного водяного насоса, яка містить електродвигун (1); помпу (2), де електродвигун містить корпус (3) з верхньою кришкою (4), яка містить щілини повітряного набирача (5), під якою розташований пусковий конденсатор (6) і з'єднання елементів електричної схеми електродвигуна (7), статор (8) і ротор (9) із двостороннім роторним валом (10), який однієї стороною з'єднаний з помпою, роторний вал, де з боку, який є зворотнім стороні з'єднання з помпою, посаджена крильчатка (11), яка формує примусовий повітряний потік, що направляється від щілин повітряного набирача (5), проходить через пусковий конденсатор і попадає на статорно-роторну частину електродвигуна, а крім того примусовий повітряний потік попадає на з'єднання елементів електричної схеми електродвигуна (7). Відцентровий електричний водяний насос працює наступним чином. Після включення електродвигуна (1) і, відповідно, помпи (2), повітря через щілини повітряного набирача (5), які містяться у корпусі (3) з верхньою кришкою (4), попадає на пусковий конденсатор (6) і з'єднання елементів електричної схеми електродвигуна (7). Примусовий потік повітря формується за рахунок того, що крильчатка (11) посаджена на двосторонній роторний вал (10), який однієї стороною з'єднаний з помпою (2) а на іншу сторону посаджена крильчатка (11). 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Відцентровий електричний водяний насос, який містить електродвигун і помпу, де електродвигун містить корпус з верхньою кришкою, яка містить щілини повітряного набирача, під якою розташований пусковий конденсатор і з'єднання елементів електричної схеми 2 UA 82153 U 5 електродвигуна, статор і ротор із двостороннім роторним валом, який однієї стороною з'єднаний з помпою, який відрізняється тим, що на роторний вал з боку, який є зворотнім стороні з'єднання з помпою, посаджена крильчатка, яка формує примусовий повітряний потік, що направляється від щілин повітряного набирача, проходить через пусковий конденсатор і попадає на статорно-роторну частину електродвигуна. 2. Відцентровий електричний водяний насос за п. 1, який відрізняється тим, що примусовий повітряний потік попадає на з'єднання елементів електричної схеми електродвигуна. 3 UA 82153 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
