Робоче колесо вентилятора млинарського для теплових електростанцій

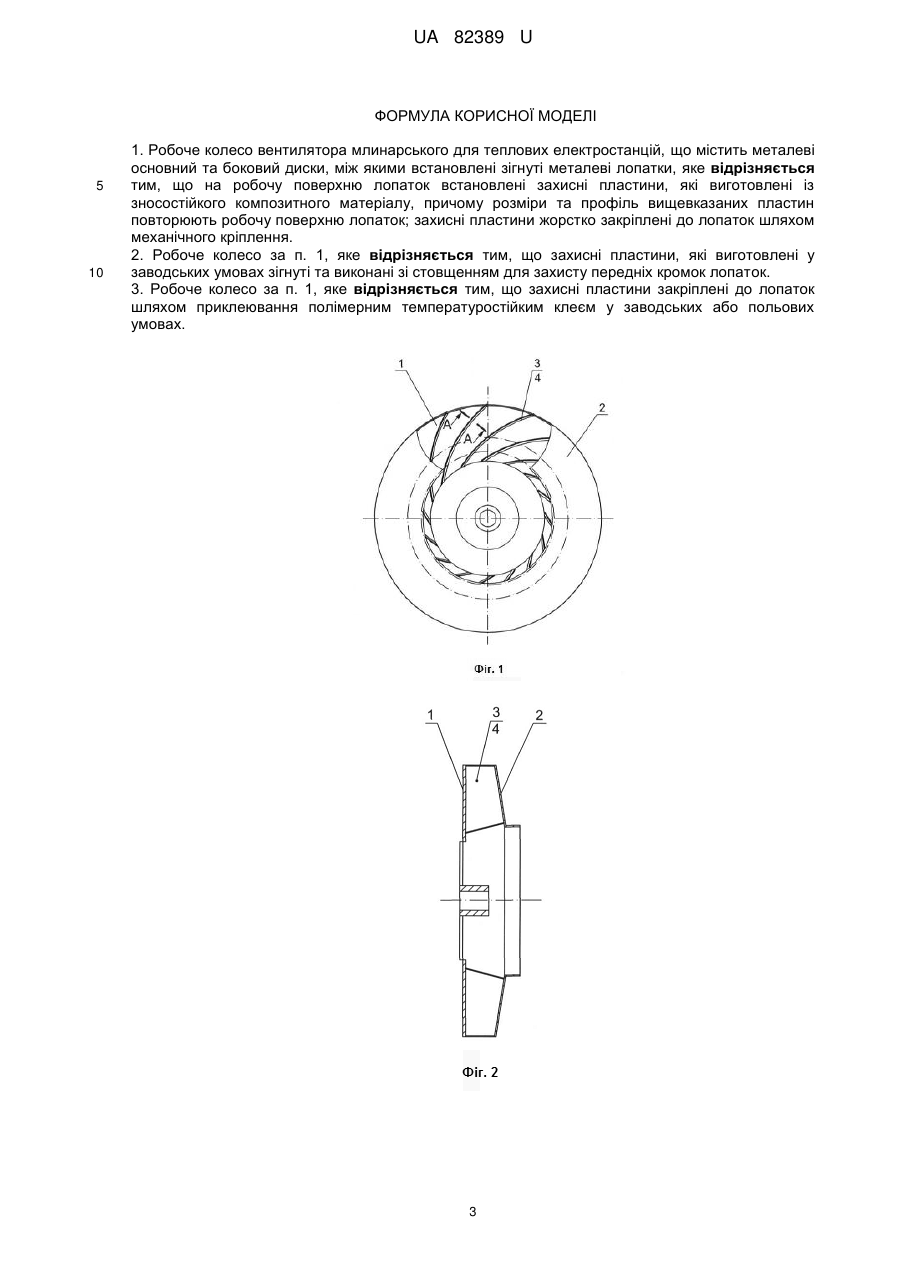

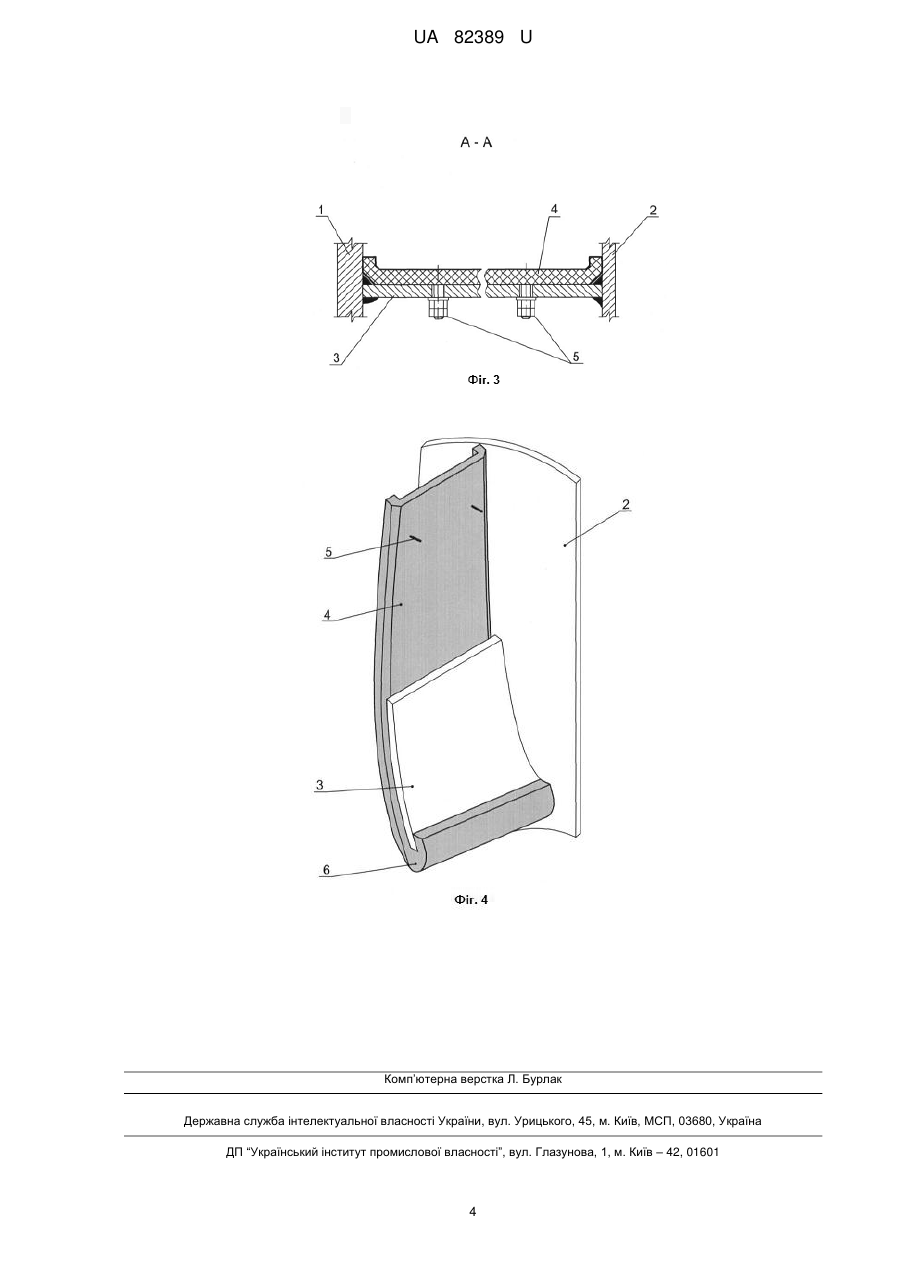

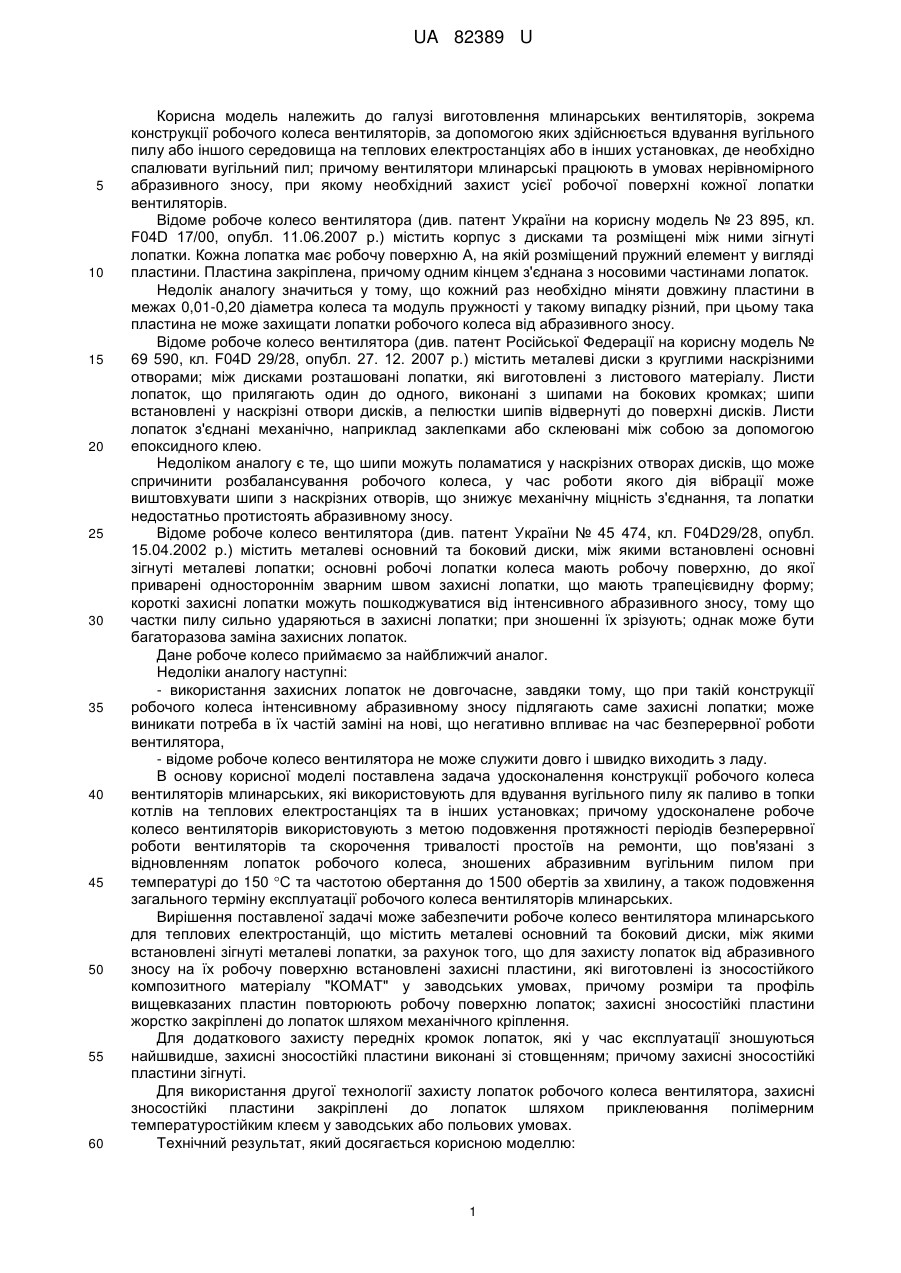

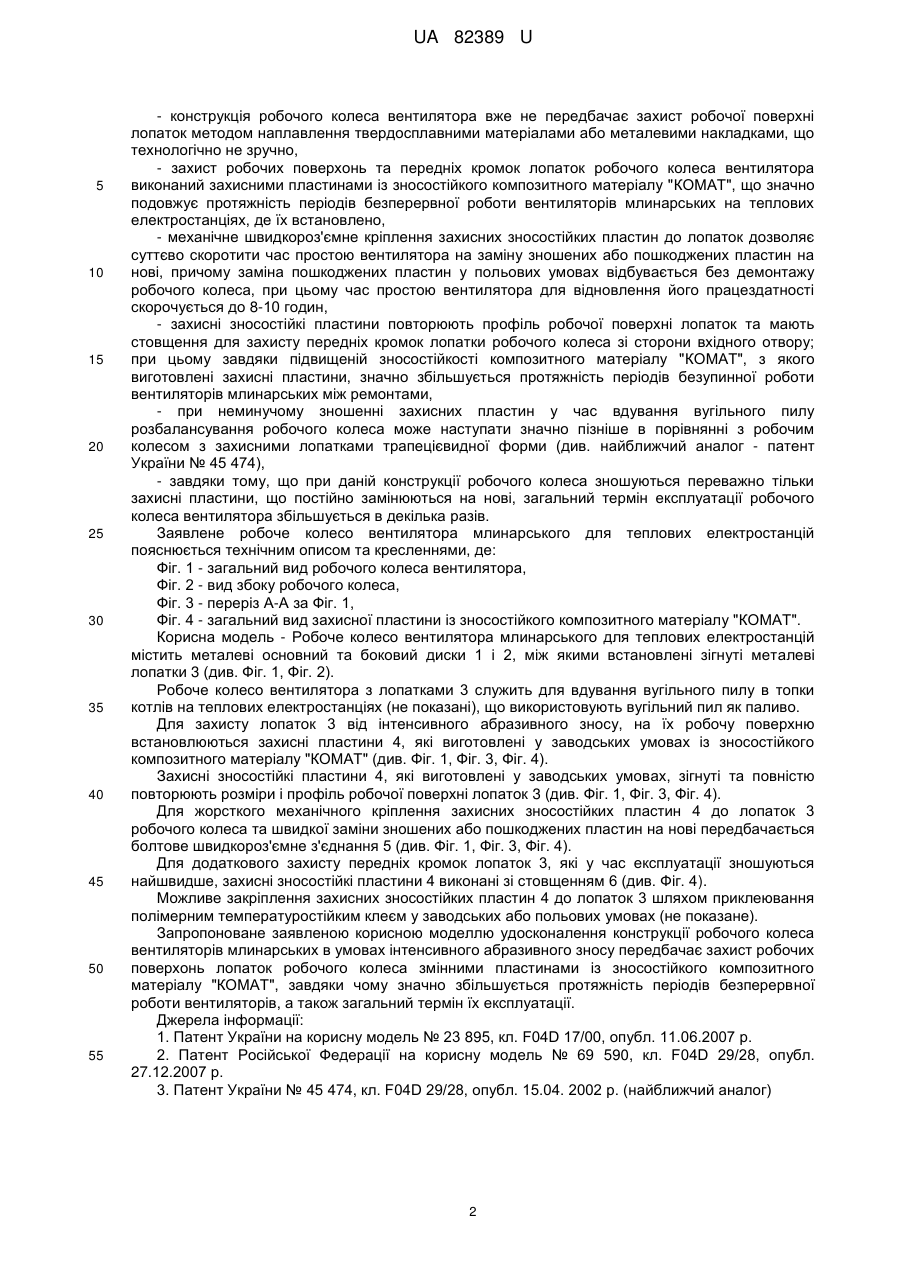

Реферат: Робоче колесо вентилятора млинарського для теплових електростанцій, що містить металеві основний та боковий диски, між якими встановлені зігнуті металеві лопатки, причому на робочу поверхню лопаток встановлені захисні пластини, які виготовлені із зносостійкого композитного матеріалу, причому розміри та профіль вищевказаних пластин повторюють робочу поверхню лопаток; захисні пластини жорстко закріплені до лопаток шляхом механічного кріплення. UA 82389 U (54) РОБОЧЕ КОЛЕСО ВЕНТИЛЯТОРА МЛИНАРСЬКОГО ДЛЯ ТЕПЛОВИХ ЕЛЕКТРОСТАНЦІЙ UA 82389 U UA 82389 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі виготовлення млинарських вентиляторів, зокрема конструкції робочого колеса вентиляторів, за допомогою яких здійснюється вдування вугільного пилу або іншого середовища на теплових електростанціях або в інших установках, де необхідно спалювати вугільний пил; причому вентилятори млинарські працюють в умовах нерівномірного абразивного зносу, при якому необхідний захист усієї робочої поверхні кожної лопатки вентиляторів. Відоме робоче колесо вентилятора (див. патент України на корисну модель № 23 895, кл. F04D 17/00, опубл. 11.06.2007 р.) містить корпус з дисками та розміщені між ними зігнуті лопатки. Кожна лопатка має робочу поверхню А, на якій розміщений пружний елемент у вигляді пластини. Пластина закріплена, причому одним кінцем з'єднана з носовими частинами лопаток. Недолік аналогу значиться у тому, що кожний раз необхідно міняти довжину пластини в межах 0,01-0,20 діаметра колеса та модуль пружності у такому випадку різний, при цьому така пластина не може захищати лопатки робочого колеса від абразивного зносу. Відоме робоче колесо вентилятора (див. патент Російської Федерації на корисну модель № 69 590, кл. F04D 29/28, опубл. 27. 12. 2007 р.) містить металеві диски з круглими наскрізними отворами; між дисками розташовані лопатки, які виготовлені з листового матеріалу. Листи лопаток, що прилягають один до одного, виконані з шипами на бокових кромках; шипи встановлені у наскрізні отвори дисків, а пелюстки шипів відвернуті до поверхні дисків. Листи лопаток з'єднані механічно, наприклад заклепками або склеювані між собою за допомогою епоксидного клею. Недоліком аналогу є те, що шипи можуть поламатися у наскрізних отворах дисків, що може спричинити розбалансування робочого колеса, у час роботи якого дія вібрації може виштовхувати шипи з наскрізних отворів, що знижує механічну міцність з'єднання, та лопатки недостатньо протистоять абразивному зносу. Відоме робоче колесо вентилятора (див. патент України № 45 474, кл. F04D29/28, опубл. 15.04.2002 р.) містить металеві основний та боковий диски, між якими встановлені основні зігнуті металеві лопатки; основні робочі лопатки колеса мають робочу поверхню, до якої приварені одностороннім зварним швом захисні лопатки, що мають трапецієвидну форму; короткі захисні лопатки можуть пошкоджуватися від інтенсивного абразивного зносу, тому що частки пилу сильно ударяються в захисні лопатки; при зношенні їх зрізують; однак може бути багаторазова заміна захисних лопаток. Дане робоче колесо приймаємо за найближчий аналог. Недоліки аналогу наступні: - використання захисних лопаток не довгочасне, завдяки тому, що при такій конструкції робочого колеса інтенсивному абразивному зносу підлягають саме захисні лопатки; може виникати потреба в їх частій заміні на нові, що негативно впливає на час безперервної роботи вентилятора, - відоме робоче колесо вентилятора не може служити довго і швидко виходить з ладу. В основу корисної моделі поставлена задача удосконалення конструкції робочого колеса вентиляторів млинарських, які використовують для вдування вугільного пилу як паливо в топки котлів на теплових електростанціях та в інших установках; причому удосконалене робоче колесо вентиляторів використовують з метою подовження протяжності періодів безперервної роботи вентиляторів та скорочення тривалості простоїв на ремонти, що пов'язані з відновленням лопаток робочого колеса, зношених абразивним вугільним пилом при температурі до 150 С та частотою обертання до 1500 обертів за хвилину, а також подовження загального терміну експлуатації робочого колеса вентиляторів млинарських. Вирішення поставленої задачі може забезпечити робоче колесо вентилятора млинарського для теплових електростанцій, що містить металеві основний та боковий диски, між якими встановлені зігнуті металеві лопатки, за рахунок того, що для захисту лопаток від абразивного зносу на їх робочу поверхню встановлені захисні пластини, які виготовлені із зносостійкого композитного матеріалу "КОМАТ" у заводських умовах, причому розміри та профіль вищевказаних пластин повторюють робочу поверхню лопаток; захисні зносостійкі пластини жорстко закріплені до лопаток шляхом механічного кріплення. Для додаткового захисту передніх кромок лопаток, які у час експлуатації зношуються найшвидше, захисні зносостійкі пластини виконані зі стовщенням; причому захисні зносостійкі пластини зігнуті. Для використання другої технології захисту лопаток робочого колеса вентилятора, захисні зносостійкі пластини закріплені до лопаток шляхом приклеювання полімерним температуростійким клеєм у заводських або польових умовах. Технічний результат, який досягається корисною моделлю: 1 UA 82389 U 5 10 15 20 25 30 35 40 45 50 55 - конструкція робочого колеса вентилятора вже не передбачає захист робочої поверхні лопаток методом наплавлення твердосплавними матеріалами або металевими накладками, що технологічно не зручно, - захист робочих поверхонь та передніх кромок лопаток робочого колеса вентилятора виконаний захисними пластинами із зносостійкого композитного матеріалу "КОМАТ", що значно подовжує протяжність періодів безперервної роботи вентиляторів млинарських на теплових електростанціях, де їх встановлено, - механічне швидкороз'ємне кріплення захисних зносостійких пластин до лопаток дозволяє суттєво скоротити час простою вентилятора на заміну зношених або пошкоджених пластин на нові, причому заміна пошкоджених пластин у польових умовах відбувається без демонтажу робочого колеса, при цьому час простою вентилятора для відновлення його працездатності скорочується до 8-10 годин, - захисні зносостійкі пластини повторюють профіль робочої поверхні лопаток та мають стовщення для захисту передніх кромок лопатки робочого колеса зі сторони вхідного отвору; при цьому завдяки підвищеній зносостійкості композитного матеріалу "КОМАТ", з якого виготовлені захисні пластини, значно збільшується протяжність періодів безупинної роботи вентиляторів млинарських між ремонтами, - при неминучому зношенні захисних пластин у час вдування вугільного пилу розбалансування робочого колеса може наступати значно пізніше в порівнянні з робочим колесом з захисними лопатками трапецієвидної форми (див. найближчий аналог - патент України № 45 474), - завдяки тому, що при даній конструкції робочого колеса зношуються переважно тільки захисні пластини, що постійно замінюються на нові, загальний термін експлуатації робочого колеса вентилятора збільшується в декілька разів. Заявлене робоче колесо вентилятора млинарського для теплових електростанцій пояснюється технічним описом та кресленнями, де: Фіг. 1 - загальний вид робочого колеса вентилятора, Фіг. 2 - вид збоку робочого колеса, Фіг. 3 - переріз А-А за Фіг. 1, Фіг. 4 - загальний вид захисної пластини із зносостійкого композитного матеріалу "КОМАТ". Корисна модель - Робоче колесо вентилятора млинарського для теплових електростанцій містить металеві основний та боковий диски 1 і 2, між якими встановлені зігнуті металеві лопатки 3 (див. Фіг. 1, Фіг. 2). Робоче колесо вентилятора з лопатками 3 служить для вдування вугільного пилу в топки котлів на теплових електростанціях (не показані), що використовують вугільний пил як паливо. Для захисту лопаток 3 від інтенсивного абразивного зносу, на їх робочу поверхню встановлюються захисні пластини 4, які виготовлені у заводських умовах із зносостійкого композитного матеріалу "КОМАТ" (див. Фіг. 1, Фіг. 3, Фіг. 4). Захисні зносостійкі пластини 4, які виготовлені у заводських умовах, зігнуті та повністю повторюють розміри і профіль робочої поверхні лопаток 3 (див. Фіг. 1, Фіг. 3, Фіг. 4). Для жорсткого механічного кріплення захисних зносостійких пластин 4 до лопаток 3 робочого колеса та швидкої заміни зношених або пошкоджених пластин на нові передбачається болтове швидкороз'ємне з'єднання 5 (див. Фіг. 1, Фіг. 3, Фіг. 4). Для додаткового захисту передніх кромок лопаток 3, які у час експлуатації зношуються найшвидше, захисні зносостійкі пластини 4 виконані зі стовщенням 6 (див. Фіг. 4). Можливе закріплення захисних зносостійких пластин 4 до лопаток 3 шляхом приклеювання полімерним температуростійким клеєм у заводських або польових умовах (не показане). Запропоноване заявленою корисною моделлю удосконалення конструкції робочого колеса вентиляторів млинарських в умовах інтенсивного абразивного зносу передбачає захист робочих поверхонь лопаток робочого колеса змінними пластинами із зносостійкого композитного матеріалу "КОМАТ", завдяки чому значно збільшується протяжність періодів безперервної роботи вентиляторів, а також загальний термін їх експлуатації. Джерела інформації: 1. Патент України на корисну модель № 23 895, кл. F04D 17/00, опубл. 11.06.2007 р. 2. Патент Російської Федерації на корисну модель № 69 590, кл. F04D 29/28, опубл. 27.12.2007 р. 3. Патент України № 45 474, кл. F04D 29/28, опубл. 15.04. 2002 р. (найближчий аналог) 2 UA 82389 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Робоче колесо вентилятора млинарського для теплових електростанцій, що містить металеві основний та боковий диски, між якими встановлені зігнуті металеві лопатки, яке відрізняється тим, що на робочу поверхню лопаток встановлені захисні пластини, які виготовлені із зносостійкого композитного матеріалу, причому розміри та профіль вищевказаних пластин повторюють робочу поверхню лопаток; захисні пластини жорстко закріплені до лопаток шляхом механічного кріплення. 2. Робоче колесо за п. 1, яке відрізняється тим, що захисні пластини, які виготовлені у заводських умовах зігнуті та виконані зі стовщенням для захисту передніх кромок лопаток. 3. Робоче колесо за п. 1, яке відрізняється тим, що захисні пластини закріплені до лопаток шляхом приклеювання полімерним температуростійким клеєм у заводських або польових умовах. 3 UA 82389 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
