Механізм голки швейно-обметувальної машини

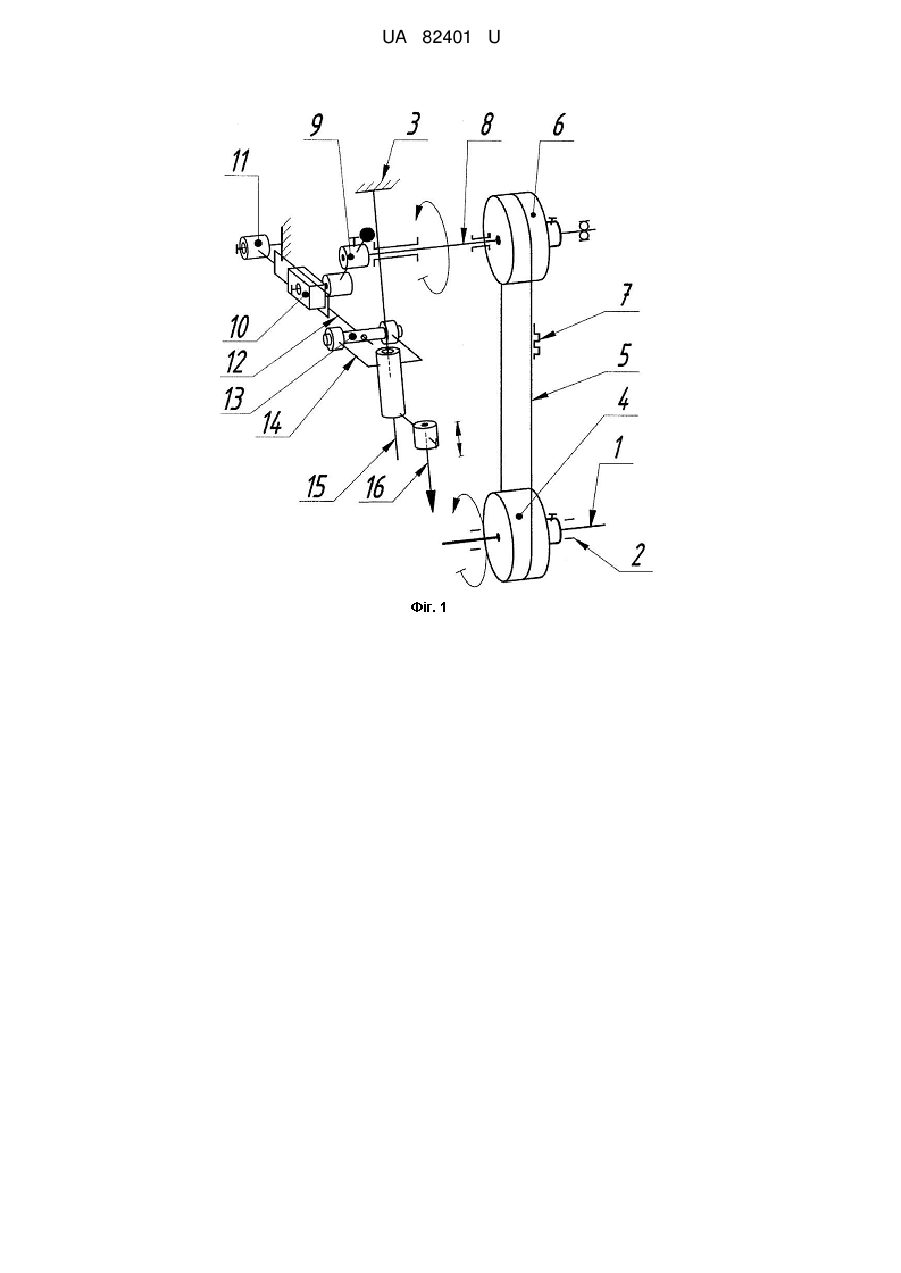

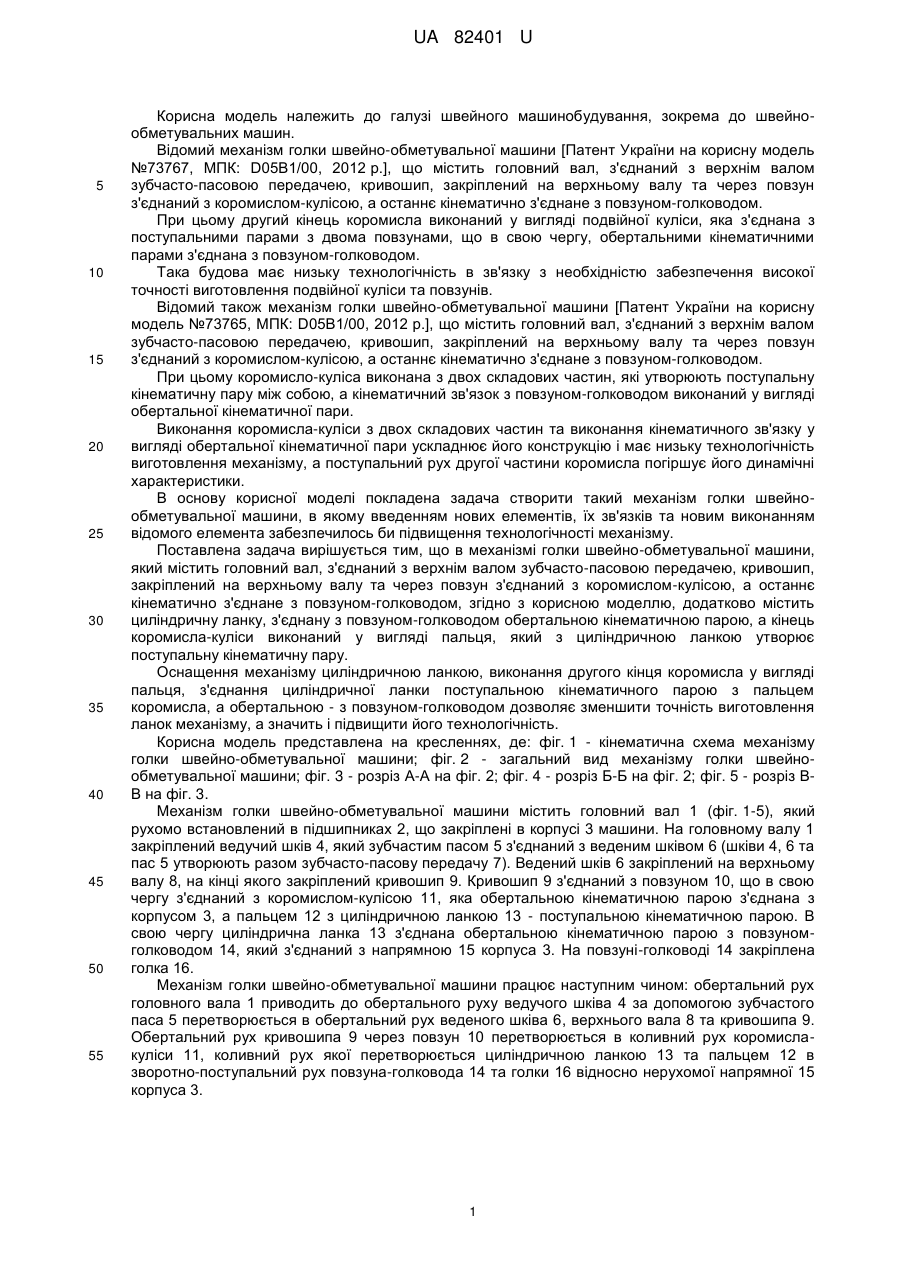

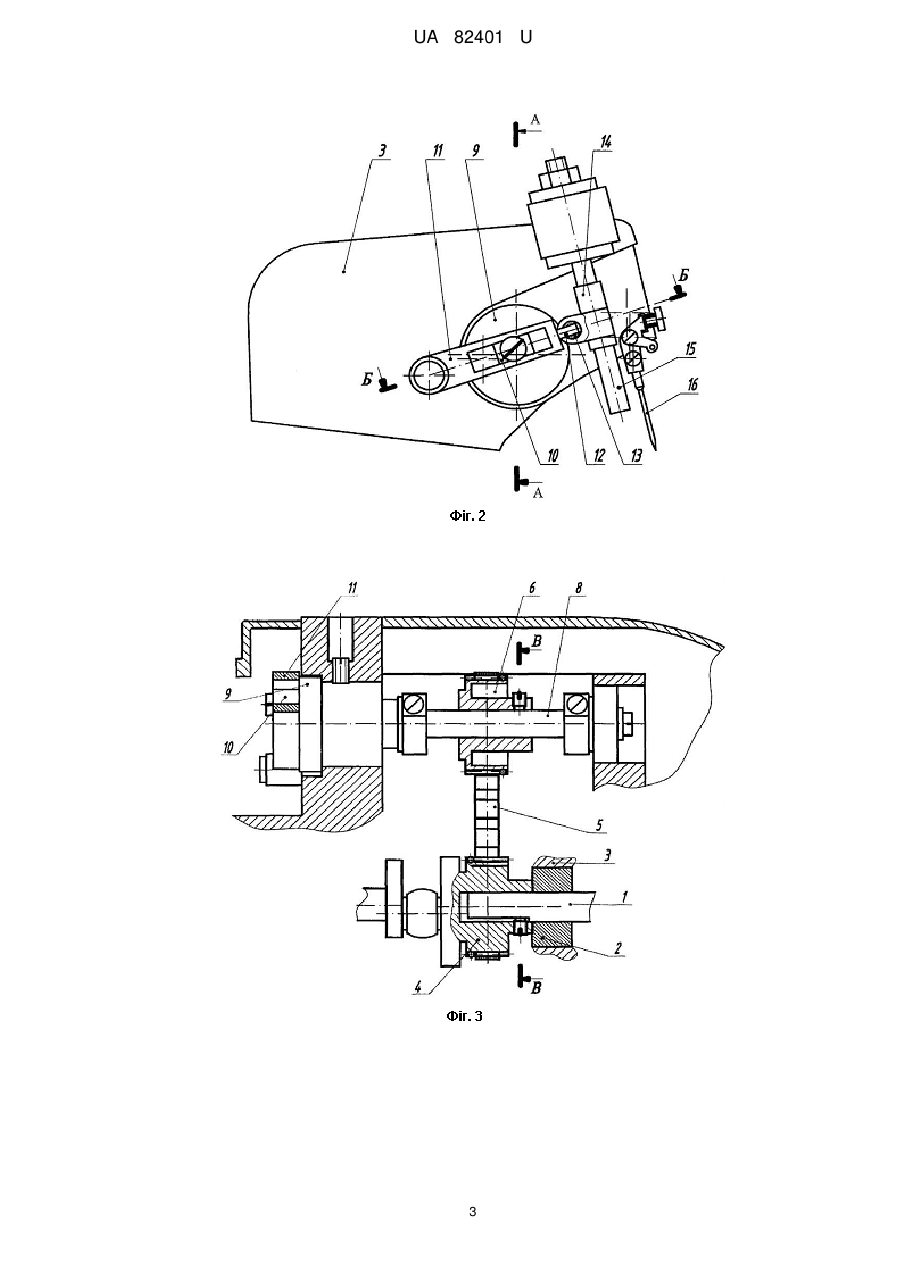

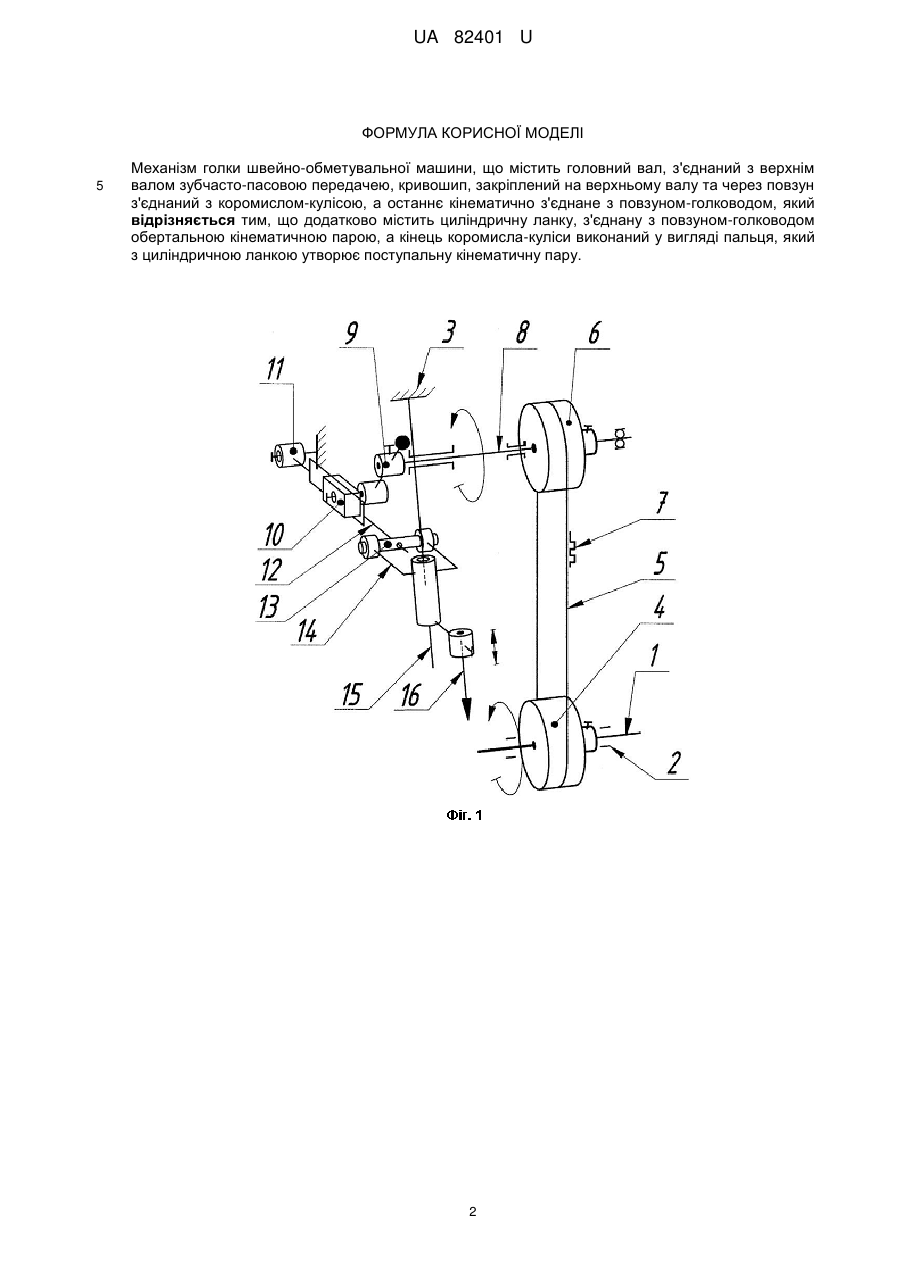

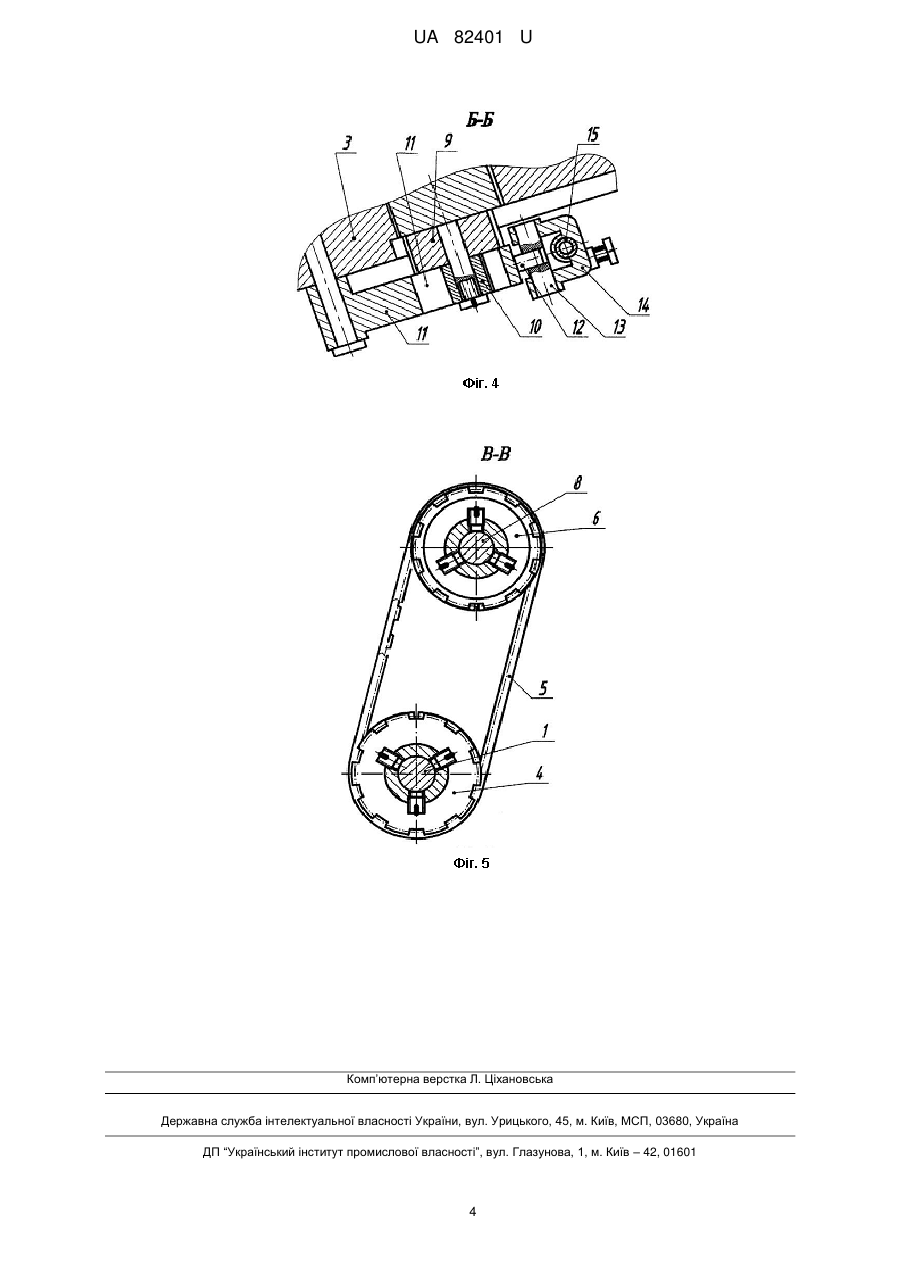

Реферат: UA 82401 U UA 82401 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі швейного машинобудування, зокрема до швейнообметувальних машин. Відомий механізм голки швейно-обметувальної машини [Патент України на корисну модель №73767, МПК: D05B1/00, 2012 p.], що містить головний вал, з'єднаний з верхнім валом зубчасто-пасовою передачею, кривошип, закріплений на верхньому валу та через повзун з'єднаний з коромислом-кулісою, а останнє кінематично з'єднане з повзуном-голководом. При цьому другий кінець коромисла виконаний у вигляді подвійної куліси, яка з'єднана з поступальними парами з двома повзунами, що в свою чергу, обертальними кінематичними парами з'єднана з повзуном-голководом. Така будова має низьку технологічність в зв'язку з необхідністю забезпечення високої точності виготовлення подвійної куліси та повзунів. Відомий також механізм голки швейно-обметувальної машини [Патент України на корисну модель №73765, МПК: D05B1/00, 2012 p.], що містить головний вал, з'єднаний з верхнім валом зубчасто-пасовою передачею, кривошип, закріплений на верхньому валу та через повзун з'єднаний з коромислом-кулісою, а останнє кінематично з'єднане з повзуном-голководом. При цьому коромисло-куліса виконана з двох складових частин, які утворюють поступальну кінематичну пару між собою, а кінематичний зв'язок з повзуном-голководом виконаний у вигляді обертальної кінематичної пари. Виконання коромисла-куліси з двох складових частин та виконання кінематичного зв'язку у вигляді обертальної кінематичної пари ускладнює його конструкцію і має низьку технологічність виготовлення механізму, а поступальний рух другої частини коромисла погіршує його динамічні характеристики. В основу корисної моделі покладена задача створити такий механізм голки швейнообметувальної машини, в якому введенням нових елементів, їх зв'язків та новим виконанням відомого елемента забезпечилось би підвищення технологічності механізму. Поставлена задача вирішується тим, що в механізмі голки швейно-обметувальної машини, який містить головний вал, з'єднаний з верхнім валом зубчасто-пасовою передачею, кривошип, закріплений на верхньому валу та через повзун з'єднаний з коромислом-кулісою, а останнє кінематично з'єднане з повзуном-голководом, згідно з корисною моделлю, додатково містить циліндричну ланку, з'єднану з повзуном-голководом обертальною кінематичною парою, а кінець коромисла-куліси виконаний у вигляді пальця, який з циліндричною ланкою утворює поступальну кінематичну пару. Оснащення механізму циліндричною ланкою, виконання другого кінця коромисла у вигляді пальця, з'єднання циліндричної ланки поступальною кінематичного парою з пальцем коромисла, а обертальною - з повзуном-голководом дозволяє зменшити точність виготовлення ланок механізму, а значить і підвищити його технологічність. Корисна модель представлена на кресленнях, де: фіг. 1 - кінематична схема механізму голки швейно-обметувальної машини; фіг. 2 - загальний вид механізму голки швейнообметувальної машини; фіг. 3 - розріз А-А на фіг. 2; фіг. 4 - розріз Б-Б на фіг. 2; фіг. 5 - розріз ВВ на фіг. 3. Механізм голки швейно-обметувальної машини містить головний вал 1 (фіг. 1-5), який рухомо встановлений в підшипниках 2, що закріплені в корпусі 3 машини. На головному валу 1 закріплений ведучий шків 4, який зубчастим пасом 5 з'єднаний з веденим шківом 6 (шківи 4, 6 та пас 5 утворюють разом зубчасто-пасову передачу 7). Ведений шків 6 закріплений на верхньому валу 8, на кінці якого закріплений кривошип 9. Кривошип 9 з'єднаний з повзуном 10, що в свою чергу з'єднаний з коромислом-кулісою 11, яка обертальною кінематичною парою з'єднана з корпусом 3, а пальцем 12 з циліндричною ланкою 13 - поступальною кінематичною парою. В свою чергу циліндрична ланка 13 з'єднана обертальною кінематичною парою з повзуномголководом 14, який з'єднаний з напрямною 15 корпуса 3. На повзуні-голководі 14 закріплена голка 16. Механізм голки швейно-обметувальної машини працює наступним чином: обертальний рух головного вала 1 приводить до обертального руху ведучого шківа 4 за допомогою зубчастого паса 5 перетворюється в обертальний рух веденого шківа 6, верхнього вала 8 та кривошипа 9. Обертальний рух кривошипа 9 через повзун 10 перетворюється в коливний рух коромислакуліси 11, коливний рух якої перетворюється циліндричною ланкою 13 та пальцем 12 в зворотно-поступальний рух повзуна-голковода 14 та голки 16 відносно нерухомої напрямної 15 корпуса 3. 1 UA 82401 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Механізм голки швейно-обметувальної машини, що містить головний вал, з'єднаний з верхнім валом зубчасто-пасовою передачею, кривошип, закріплений на верхньому валу та через повзун з'єднаний з коромислом-кулісою, а останнє кінематично з'єднане з повзуном-голководом, який відрізняється тим, що додатково містить циліндричну ланку, з'єднану з повзуном-голководом обертальною кінематичною парою, а кінець коромисла-куліси виконаний у вигляді пальця, який з циліндричною ланкою утворює поступальну кінематичну пару. 2 UA 82401 U 3 UA 82401 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
