Сигналізатор обледеніння проводів повітряних ліній електропередачі

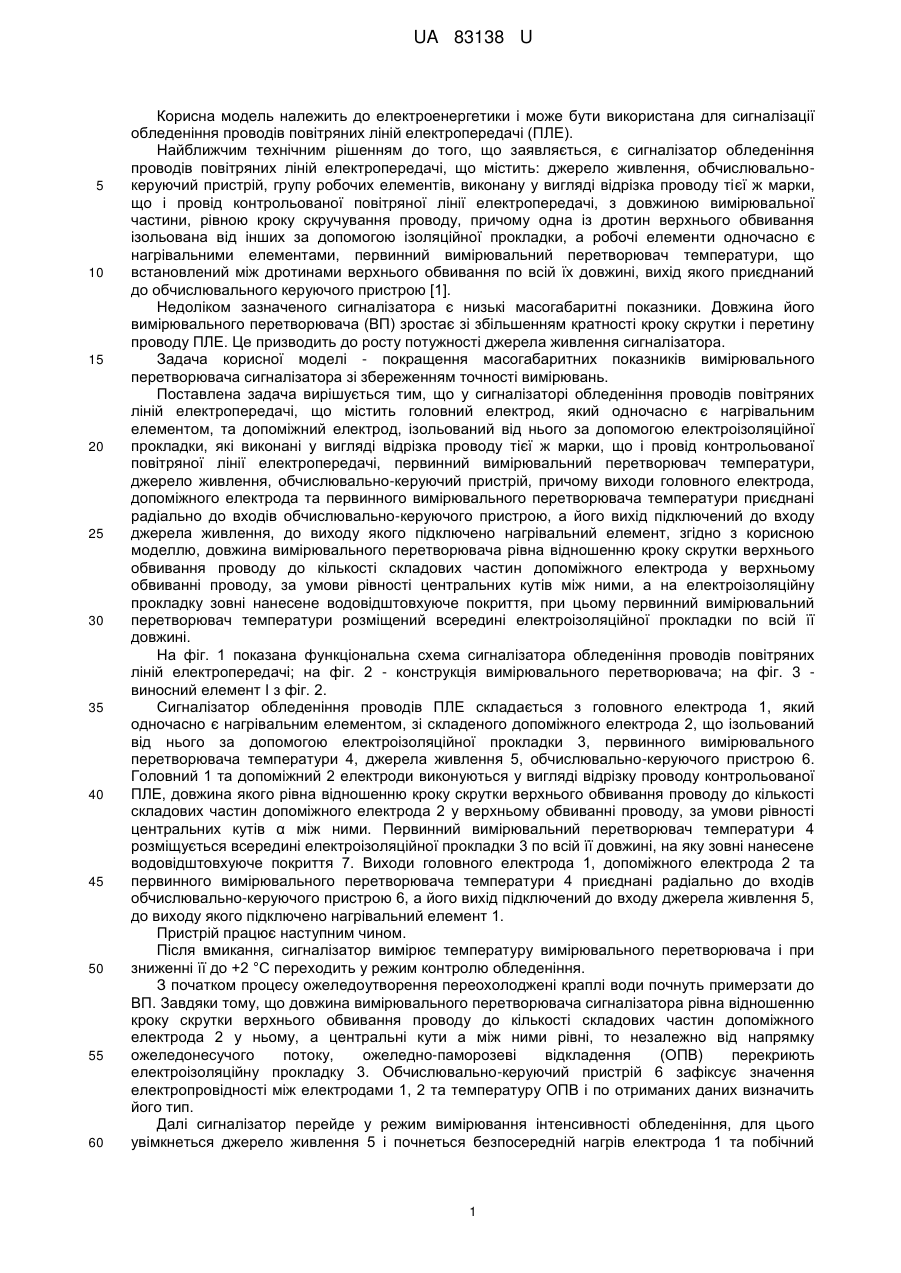

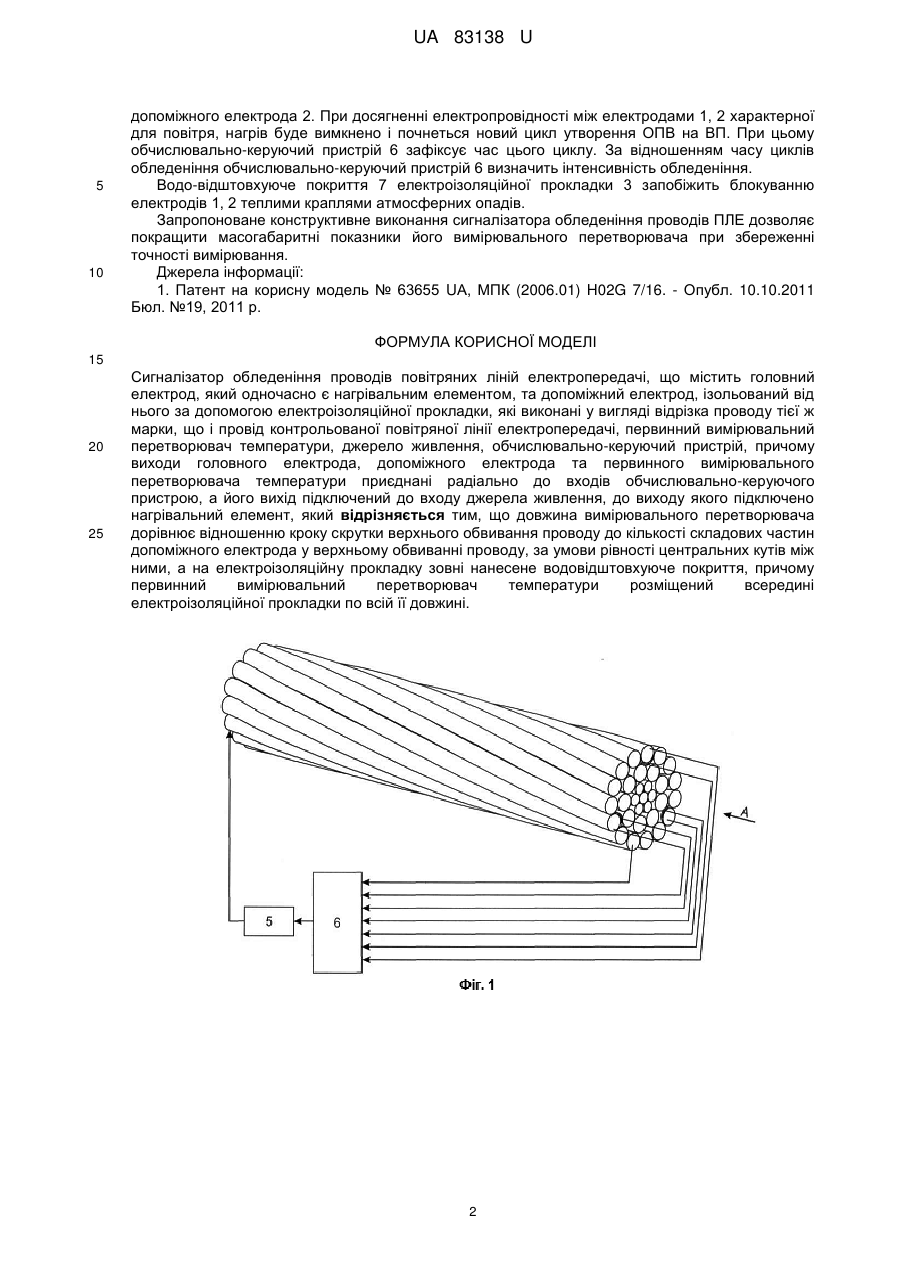

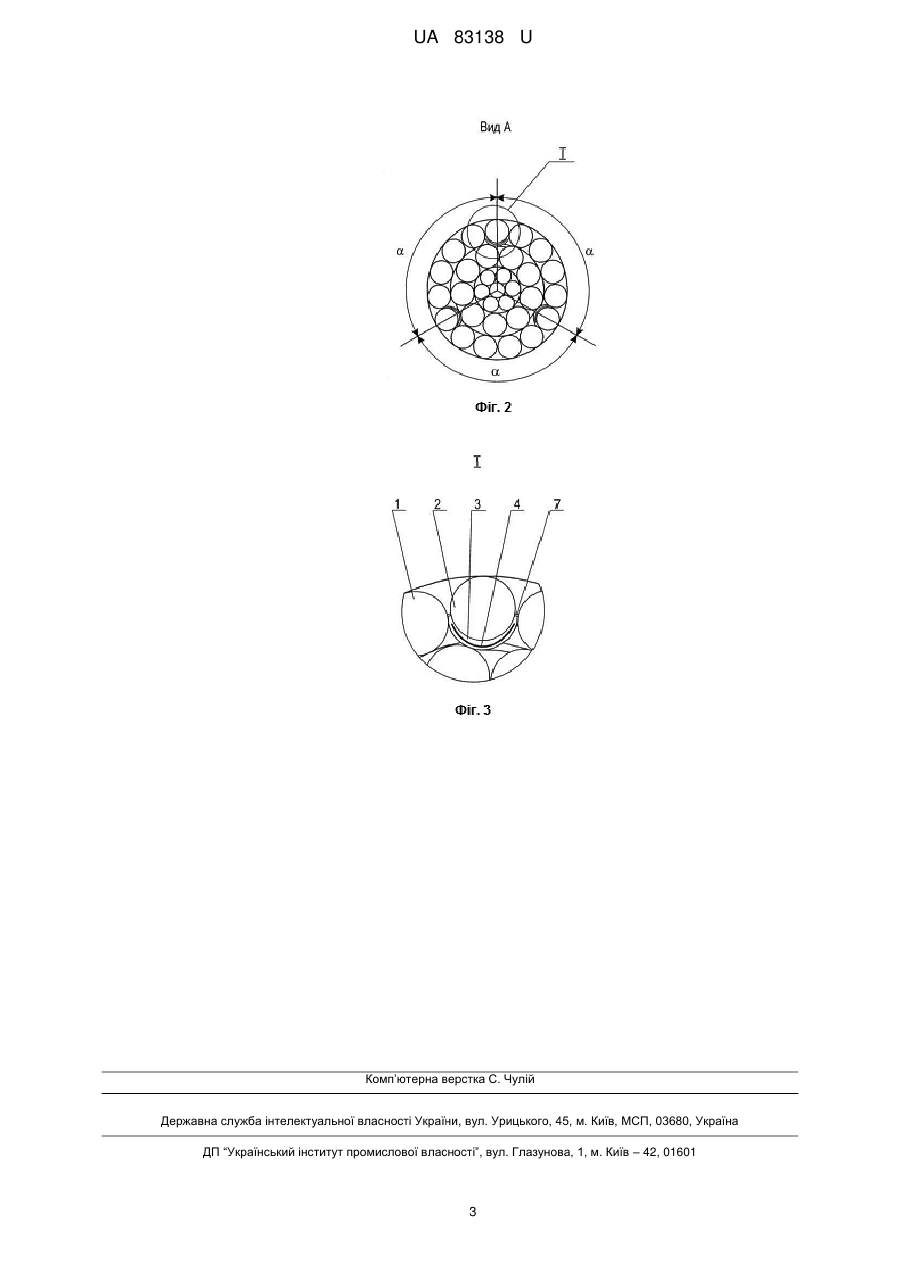

Реферат: UA 83138 U UA 83138 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики і може бути використана для сигналізації обледеніння проводів повітряних ліній електропередачі (ПЛЕ). Найближчим технічним рішенням до того, що заявляється, є сигналізатор обледеніння проводів повітряних ліній електропередачі, що містить: джерело живлення, обчислювальнокеруючий пристрій, групу робочих елементів, виконану у вигляді відрізка проводу тієї ж марки, що і провід контрольованої повітряної лінії електропередачі, з довжиною вимірювальної частини, рівною кроку скручування проводу, причому одна із дротин верхнього обвивання ізольована від інших за допомогою ізоляційної прокладки, а робочі елементи одночасно є нагрівальними елементами, первинний вимірювальний перетворювач температури, що встановлений між дротинами верхнього обвивання по всій їх довжині, вихід якого приєднаний до обчислювального керуючого пристрою [1]. Недоліком зазначеного сигналізатора є низькі масогабаритні показники. Довжина його вимірювального перетворювача (ВП) зростає зі збільшенням кратності кроку скрутки і перетину проводу ПЛЕ. Це призводить до росту потужності джерела живлення сигналізатора. Задача корисної моделі - покращення масогабаритних показників вимірювального перетворювача сигналізатора зі збереженням точності вимірювань. Поставлена задача вирішується тим, що у сигналізаторі обледеніння проводів повітряних ліній електропередачі, що містить головний електрод, який одночасно є нагрівальним елементом, та допоміжний електрод, ізольований від нього за допомогою електроізоляційної прокладки, які виконані у вигляді відрізка проводу тієї ж марки, що і провід контрольованої повітряної лінії електропередачі, первинний вимірювальний перетворювач температури, джерело живлення, обчислювально-керуючий пристрій, причому виходи головного електрода, допоміжного електрода та первинного вимірювального перетворювача температури приєднані радіально до входів обчислювально-керуючого пристрою, а його вихід підключений до входу джерела живлення, до виходу якого підключено нагрівальний елемент, згідно з корисною моделлю, довжина вимірювального перетворювача рівна відношенню кроку скрутки верхнього обвивання проводу до кількості складових частин допоміжного електрода у верхньому обвиванні проводу, за умови рівності центральних кутів між ними, а на електроізоляційну прокладку зовні нанесене водовідштовхуюче покриття, при цьому первинний вимірювальний перетворювач температури розміщений всередині електроізоляційної прокладки по всій її довжині. На фіг. 1 показана функціональна схема сигналізатора обледеніння проводів повітряних ліній електропередачі; на фіг. 2 - конструкція вимірювального перетворювача; на фіг. 3 виносний елемент І з фіг. 2. Сигналізатор обледеніння проводів ПЛЕ складається з головного електрода 1, який одночасно є нагрівальним елементом, зі складеного допоміжного електрода 2, що ізольований від нього за допомогою електроізоляційної прокладки 3, первинного вимірювального перетворювача температури 4, джерела живлення 5, обчислювально-керуючого пристрою 6. Головний 1 та допоміжний 2 електроди виконуються у вигляді відрізку проводу контрольованої ПЛЕ, довжина якого рівна відношенню кроку скрутки верхнього обвивання проводу до кількості складових частин допоміжного електрода 2 у верхньому обвиванні проводу, за умови рівності центральних кутів α між ними. Первинний вимірювальний перетворювач температури 4 розміщується всередині електроізоляційної прокладки 3 по всій її довжині, на яку зовні нанесене водовідштовхуюче покриття 7. Виходи головного електрода 1, допоміжного електрода 2 та первинного вимірювального перетворювача температури 4 приєднані радіально до входів обчислювально-керуючого пристрою 6, а його вихід підключений до входу джерела живлення 5, до виходу якого підключено нагрівальний елемент 1. Пристрій працює наступним чином. Після вмикання, сигналізатор вимірює температуру вимірювального перетворювача і при зниженні її до +2 °C переходить у режим контролю обледеніння. З початком процесу ожеледоутворення переохолоджені краплі води почнуть примерзати до ВП. Завдяки тому, що довжина вимірювального перетворювача сигналізатора рівна відношенню кроку скрутки верхнього обвивання проводу до кількості складових частин допоміжного електрода 2 у ньому, а центральні кути а між ними рівні, то незалежно від напрямку ожеледонесучого потоку, ожеледно-паморозеві відкладення (ОПВ) перекриють електроізоляційну прокладку 3. Обчислювально-керуючий пристрій 6 зафіксує значення електропровідності між електродами 1, 2 та температуру ОПВ і по отриманих даних визначить його тип. Далі сигналізатор перейде у режим вимірювання інтенсивності обледеніння, для цього увімкнеться джерело живлення 5 і почнеться безпосередній нагрів електрода 1 та побічний 1 UA 83138 U 5 10 допоміжного електрода 2. При досягненні електропровідності між електродами 1, 2 характерної для повітря, нагрів буде вимкнено і почнеться новий цикл утворення ОПВ на ВП. При цьому обчислювально-керуючий пристрій 6 зафіксує час цього циклу. За відношенням часу циклів обледеніння обчислювально-керуючий пристрій 6 визначить інтенсивність обледеніння. Водо-відштовхуюче покриття 7 електроізоляційної прокладки 3 запобіжить блокуванню електродів 1, 2 теплими краплями атмосферних опадів. Запропоноване конструктивне виконання сигналізатора обледеніння проводів ПЛЕ дозволяє покращити масогабаритні показники його вимірювального перетворювача при збереженні точності вимірювання. Джерела інформації: 1. Патент на корисну модель № 63655 UА, МПК (2006.01) H02G 7/16. - Опубл. 10.10.2011 Бюл. №19, 2011 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Сигналізатор обледеніння проводів повітряних ліній електропередачі, що містить головний електрод, який одночасно є нагрівальним елементом, та допоміжний електрод, ізольований від нього за допомогою електроізоляційної прокладки, які виконані у вигляді відрізка проводу тієї ж марки, що і провід контрольованої повітряної лінії електропередачі, первинний вимірювальний перетворювач температури, джерело живлення, обчислювально-керуючий пристрій, причому виходи головного електрода, допоміжного електрода та первинного вимірювального перетворювача температури приєднані радіально до входів обчислювально-керуючого пристрою, а його вихід підключений до входу джерела живлення, до виходу якого підключено нагрівальний елемент, який відрізняється тим, що довжина вимірювального перетворювача дорівнює відношенню кроку скрутки верхнього обвивання проводу до кількості складових частин допоміжного електрода у верхньому обвиванні проводу, за умови рівності центральних кутів між ними, а на електроізоляційну прокладку зовні нанесене водовідштовхуюче покриття, причому первинний вимірювальний перетворювач температури розміщений всередині електроізоляційної прокладки по всій її довжині. 2 UA 83138 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
