Вібраційний електронасос

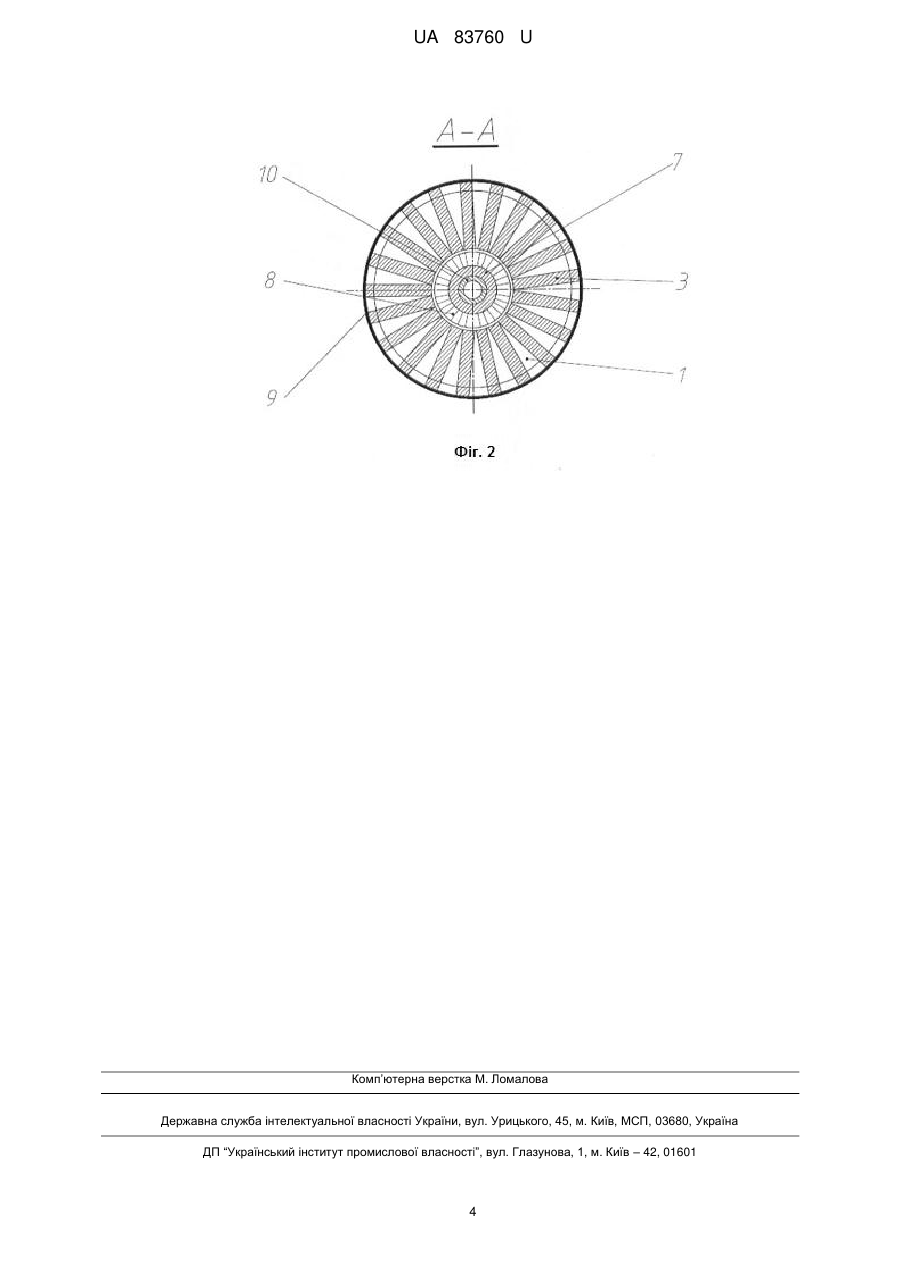

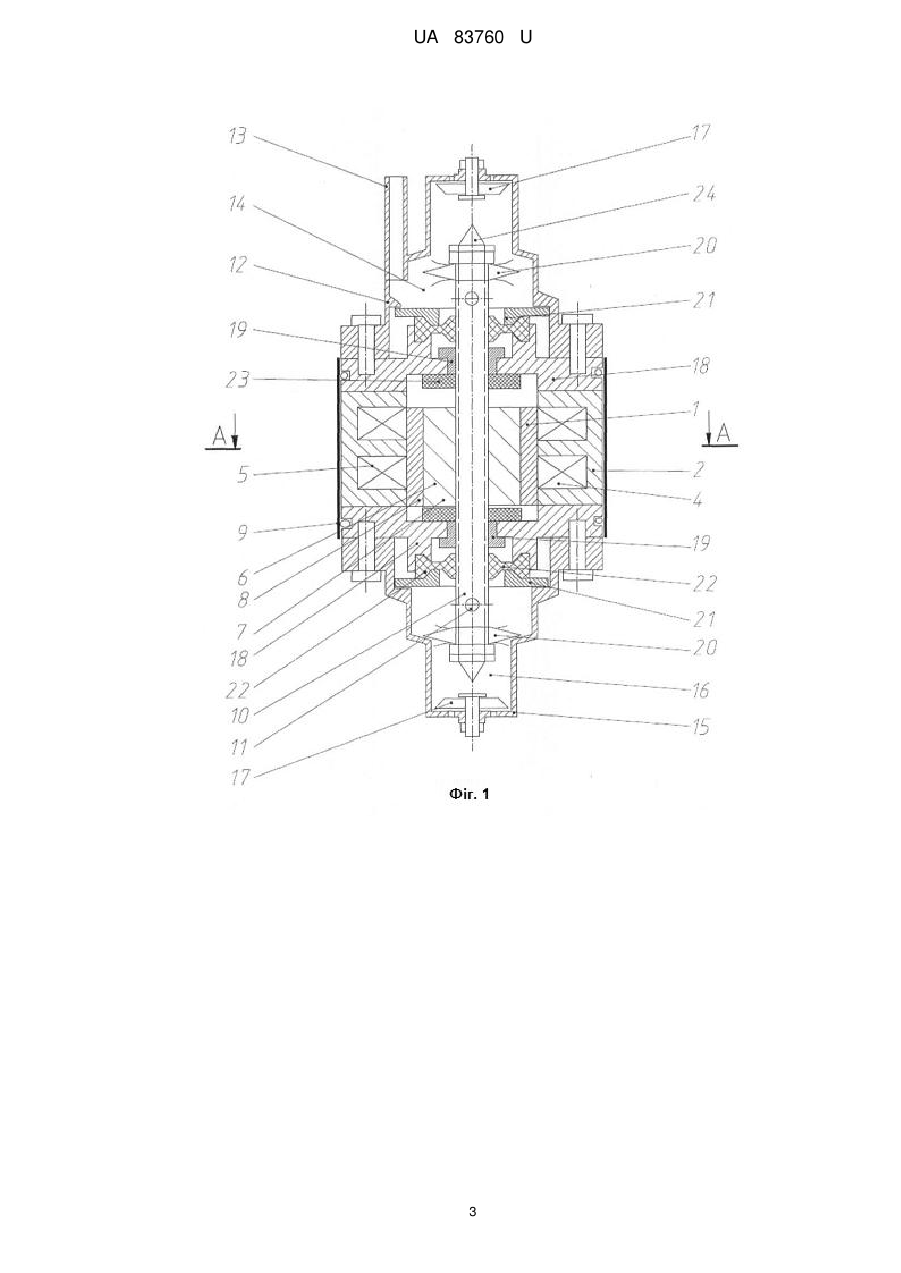

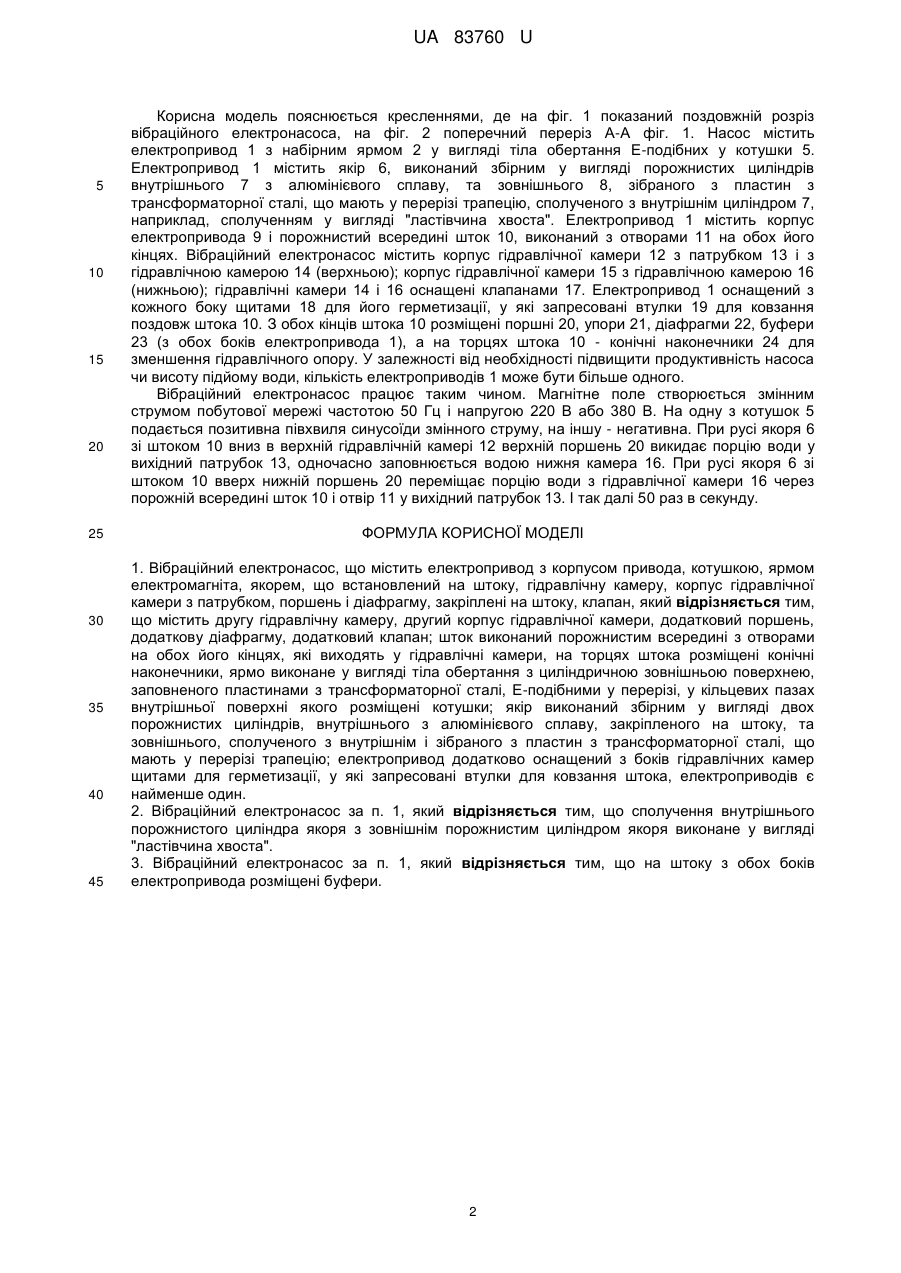

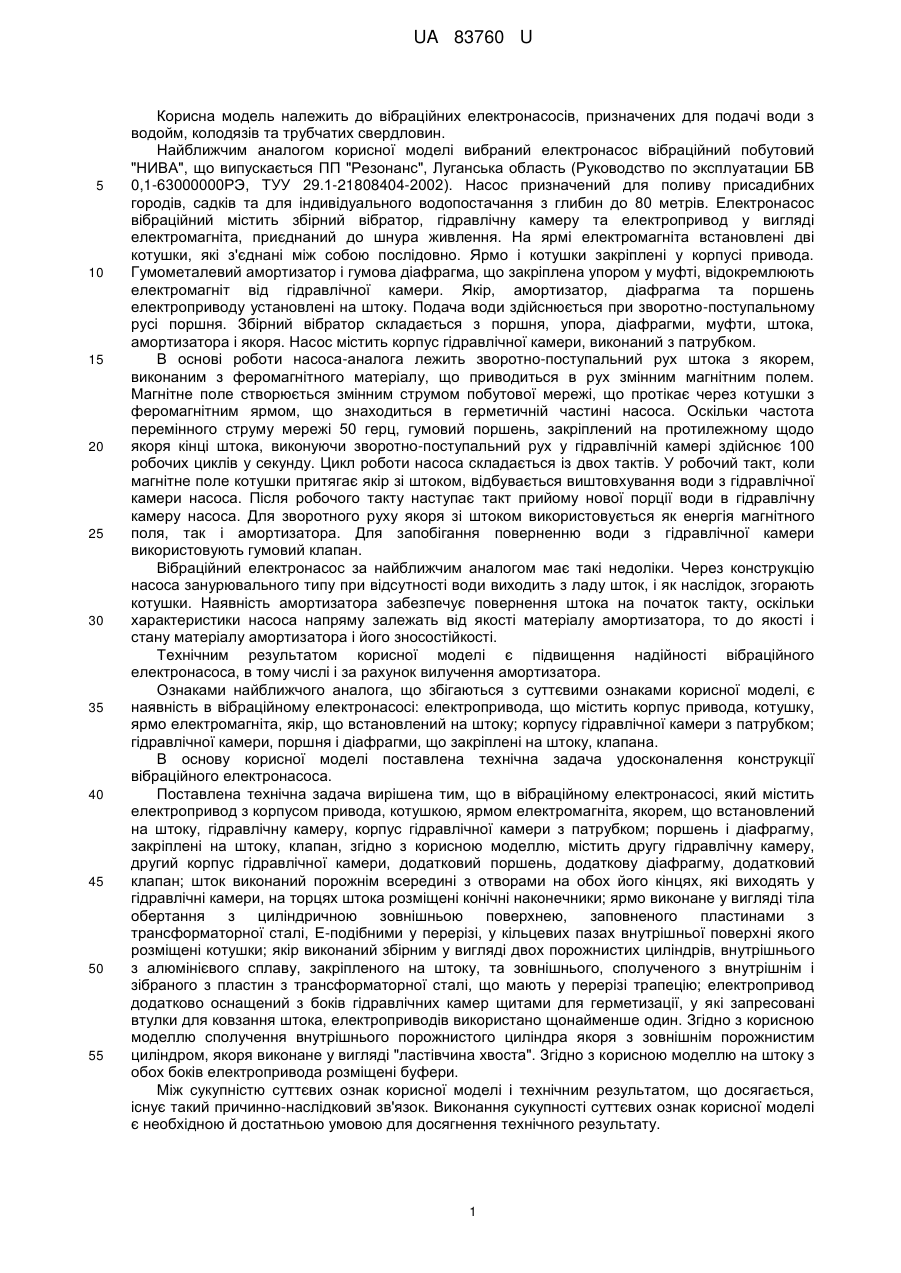

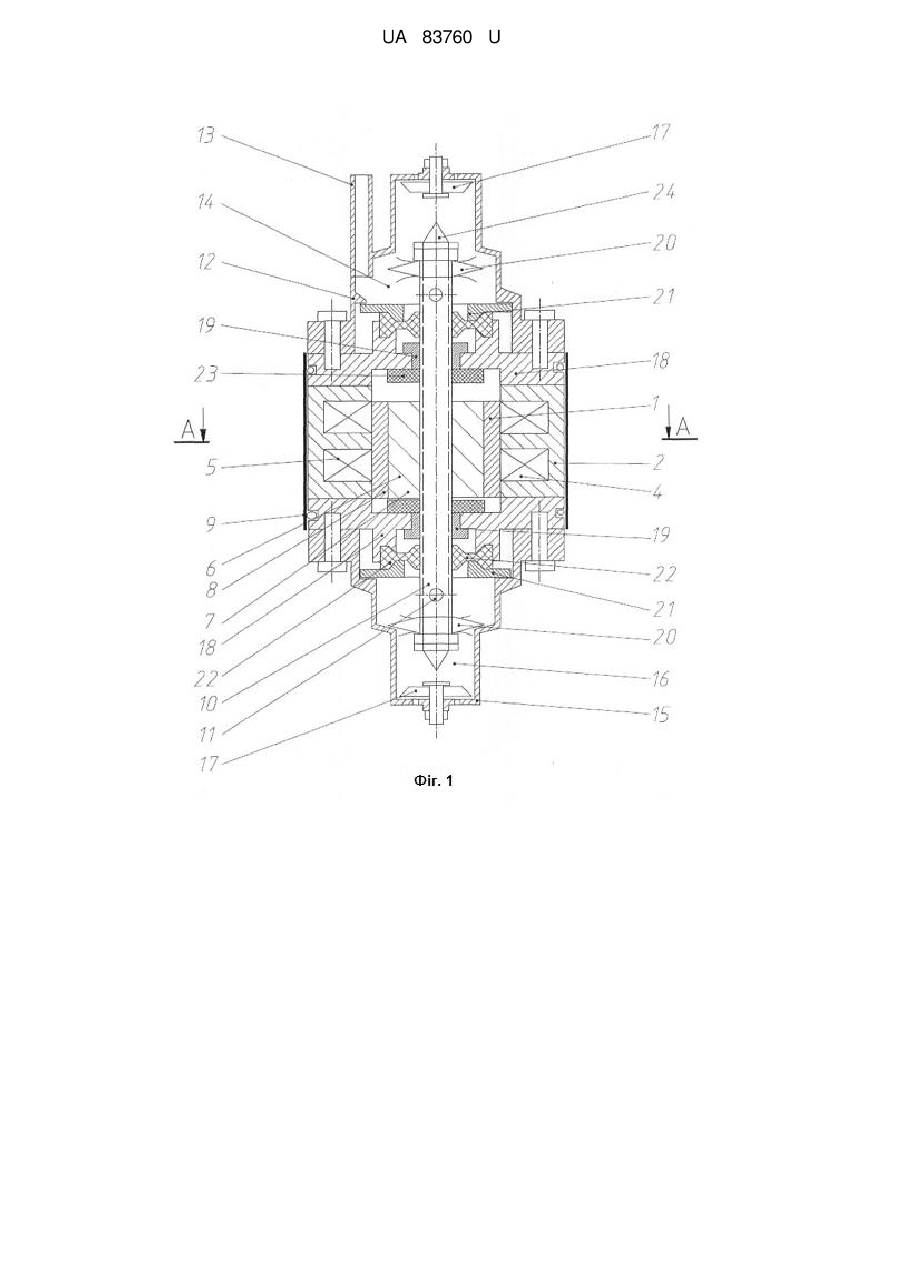

Реферат: Вібраційний електронасос містить електропривод з корпусом привода, котушкою, ярмом електромагніта, якорем, що встановлений на штоку, гідравлічну камеру, корпус гідравлічної камери з патрубком, поршень і діафрагму, закріплені на штоку, клапан. Додатково містить другу гідравлічну камеру, другий корпус гідравлічної камери, додатковий поршень, додаткову діафрагму, додатковий клапан. Шток виконаний порожнистим всередині з отворами на обох його кінцях, які виходять у гідравлічні камери. На торцях штока розміщені конічні наконечники. Ярмо виконане у вигляді тіла обертання з циліндричною зовнішньою поверхнею, заповненого пластинами з трансформаторної сталі, Е-подібними у перерізі, у кільцевих пазах внутрішньої поверхні якого розміщені котушки. Якір виконаний збірним у вигляді двох порожніх циліндрів, внутрішнього з алюмінієвого сплаву, закріпленого на штоку, та зовнішнього, сполученого з внутрішнім і зібраного з пластин з трансформаторної сталі, що мають у перерізі трапецію. Електропривод додатково оснащений з боків гідравлічних камер щитами для герметизації, у які запресовані втулки для ковзання штока, електроприводів є найменше один. UA 83760 U (12) UA 83760 U UA 83760 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вібраційних електронасосів, призначених для подачі води з водойм, колодязів та трубчатих свердловин. Найближчим аналогом корисної моделі вибраний електронасос вібраційний побутовий "НИВА", що випускається ПП "Резонанс", Луганська область (Руководство по эксплуатации БВ 0,1-63000000РЭ, ТУУ 29.1-21808404-2002). Насос призначений для поливу присадибних городів, садків та для індивідуального водопостачання з глибин до 80 метрів. Електронасос вібраційний містить збірний вібратор, гідравлічну камеру та електропривод у вигляді електромагніта, приєднаний до шнура живлення. На ярмі електромагніта встановлені дві котушки, які з'єднані між собою послідовно. Ярмо і котушки закріплені у корпусі привода. Гумометалевий амортизатор і гумова діафрагма, що закріплена упором у муфті, відокремлюють електромагніт від гідравлічної камери. Якір, амортизатор, діафрагма та поршень електроприводу установлені на штоку. Подача води здійснюється при зворотно-поступальному русі поршня. Збірний вібратор складається з поршня, упора, діафрагми, муфти, штока, амортизатора і якоря. Насос містить корпус гідравлічної камери, виконаний з патрубком. В основі роботи насоса-аналога лежить зворотно-поступальний рух штока з якорем, виконаним з феромагнітного матеріалу, що приводиться в рух змінним магнітним полем. Магнітне поле створюється змінним струмом побутової мережі, що протікає через котушки з феромагнітним ярмом, що знаходиться в герметичній частині насоса. Оскільки частота перемінного струму мережі 50 герц, гумовий поршень, закріплений на протилежному щодо якоря кінці штока, виконуючи зворотно-поступальний рух у гідравлічній камері здійснює 100 робочих циклів у секунду. Цикл роботи насоса складається із двох тактів. У робочий такт, коли магнітне поле котушки притягає якір зі штоком, відбувається виштовхування води з гідравлічної камери насоса. Після робочого такту наступає такт прийому нової порції води в гідравлічну камеру насоса. Для зворотного руху якоря зі штоком використовується як енергія магнітного поля, так і амортизатора. Для запобігання поверненню води з гідравлічної камери використовують гумовий клапан. Вібраційний електронасос за найближчим аналогом має такі недоліки. Через конструкцію насоса занурювального типу при відсутності води виходить з ладу шток, і як наслідок, згорають котушки. Наявність амортизатора забезпечує повернення штока на початок такту, оскільки характеристики насоса напряму залежать від якості матеріалу амортизатора, то до якості і стану матеріалу амортизатора і його зносостійкості. Технічним результатом корисної моделі є підвищення надійності вібраційного електронасоса, в тому числі і за рахунок вилучення амортизатора. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність в вібраційному електронасосі: електропривода, що містить корпус привода, котушку, ярмо електромагніта, якір, що встановлений на штоку; корпусу гідравлічної камери з патрубком; гідравлічної камери, поршня і діафрагми, що закріплені на штоку, клапана. В основу корисної моделі поставлена технічна задача удосконалення конструкції вібраційного електронасоса. Поставлена технічна задача вирішена тим, що в вібраційному електронасосі, який містить електропривод з корпусом привода, котушкою, ярмом електромагніта, якорем, що встановлений на штоку, гідравлічну камеру, корпус гідравлічної камери з патрубком; поршень і діафрагму, закріплені на штоку, клапан, згідно з корисною моделлю, містить другу гідравлічну камеру, другий корпус гідравлічної камери, додатковий поршень, додаткову діафрагму, додатковий клапан; шток виконаний порожнім всередині з отворами на обох його кінцях, які виходять у гідравлічні камери, на торцях штока розміщені конічні наконечники; ярмо виконане у вигляді тіла обертання з циліндричною зовнішньою поверхнею, заповненого пластинами з трансформаторної сталі, Е-подібними у перерізі, у кільцевих пазах внутрішньої поверхні якого розміщені котушки; якір виконаний збірним у вигляді двох порожнистих циліндрів, внутрішнього з алюмінієвого сплаву, закріпленого на штоку, та зовнішнього, сполученого з внутрішнім і зібраного з пластин з трансформаторної сталі, що мають у перерізі трапецію; електропривод додатково оснащений з боків гідравлічних камер щитами для герметизації, у які запресовані втулки для ковзання штока, електроприводів використано щонайменше один. Згідно з корисною моделлю сполучення внутрішнього порожнистого циліндра якоря з зовнішнім порожнистим циліндром, якоря виконане у вигляді "ластівчина хвоста". Згідно з корисною моделлю на штоку з обох боків електропривода розміщені буфери. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Виконання сукупності суттєвих ознак корисної моделі є необхідною й достатньою умовою для досягнення технічного результату. 1 UA 83760 U 5 10 15 20 25 30 35 40 45 Корисна модель пояснюється кресленнями, де на фіг. 1 показаний поздовжній розріз вібраційного електронасоса, на фіг. 2 поперечний переріз А-А фіг. 1. Насос містить електропривод 1 з набірним ярмом 2 у вигляді тіла обертання Е-подібних у котушки 5. Електропривод 1 містить якір 6, виконаний збірним у вигляді порожнистих циліндрів внутрішнього 7 з алюмінієвого сплаву, та зовнішнього 8, зібраного з пластин з трансформаторної сталі, що мають у перерізі трапецію, сполученого з внутрішнім циліндром 7, наприклад, сполученням у вигляді "ластівчина хвоста". Електропривод 1 містить корпус електропривода 9 і порожнистий всередині шток 10, виконаний з отворами 11 на обох його кінцях. Вібраційний електронасос містить корпус гідравлічної камери 12 з патрубком 13 і з гідравлічною камерою 14 (верхньою); корпус гідравлічної камери 15 з гідравлічною камерою 16 (нижньою); гідравлічні камери 14 і 16 оснащені клапанами 17. Електропривод 1 оснащений з кожного боку щитами 18 для його герметизації, у які запресовані втулки 19 для ковзання поздовж штока 10. З обох кінців штока 10 розміщені поршні 20, упори 21, діафрагми 22, буфери 23 (з обох боків електропривода 1), а на торцях штока 10 - конічні наконечники 24 для зменшення гідравлічного опору. У залежності від необхідності підвищити продуктивність насоса чи висоту підйому води, кількість електроприводів 1 може бути більше одного. Вібраційний електронасос працює таким чином. Магнітне поле створюється змінним струмом побутової мережі частотою 50 Гц і напругою 220 В або 380 В. На одну з котушок 5 подається позитивна півхвиля синусоїди змінного струму, на іншу - негативна. При русі якоря 6 зі штоком 10 вниз в верхній гідравлічній камері 12 верхній поршень 20 викидає порцію води у вихідний патрубок 13, одночасно заповнюється водою нижня камера 16. При русі якоря 6 зі штоком 10 вверх нижній поршень 20 переміщає порцію води з гідравлічної камери 16 через порожній всередині шток 10 і отвір 11 у вихідний патрубок 13. І так далі 50 раз в секунду. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Вібраційний електронасос, що містить електропривод з корпусом привода, котушкою, ярмом електромагніта, якорем, що встановлений на штоку, гідравлічну камеру, корпус гідравлічної камери з патрубком, поршень і діафрагму, закріплені на штоку, клапан, який відрізняється тим, що містить другу гідравлічну камеру, другий корпус гідравлічної камери, додатковий поршень, додаткову діафрагму, додатковий клапан; шток виконаний порожнистим всередині з отворами на обох його кінцях, які виходять у гідравлічні камери, на торцях штока розміщені конічні наконечники, ярмо виконане у вигляді тіла обертання з циліндричною зовнішньою поверхнею, заповненого пластинами з трансформаторної сталі, Е-подібними у перерізі, у кільцевих пазах внутрішньої поверхні якого розміщені котушки; якір виконаний збірним у вигляді двох порожнистих циліндрів, внутрішнього з алюмінієвого сплаву, закріпленого на штоку, та зовнішнього, сполученого з внутрішнім і зібраного з пластин з трансформаторної сталі, що мають у перерізі трапецію; електропривод додатково оснащений з боків гідравлічних камер щитами для герметизації, у які запресовані втулки для ковзання штока, електроприводів є найменше один. 2. Вібраційний електронасос за п. 1, який відрізняється тим, що сполучення внутрішнього порожнистого циліндра якоря з зовнішнім порожнистим циліндром якоря виконане у вигляді "ластівчина хвоста". 3. Вібраційний електронасос за п. 1, який відрізняється тим, що на штоку з обох боків електропривода розміщені буфери. 2 UA 83760 U 3 UA 83760 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
