Перетворювач позиційного коду в позиційно-знаковий код для комп’ютерних систем керування газодизельними генераторами

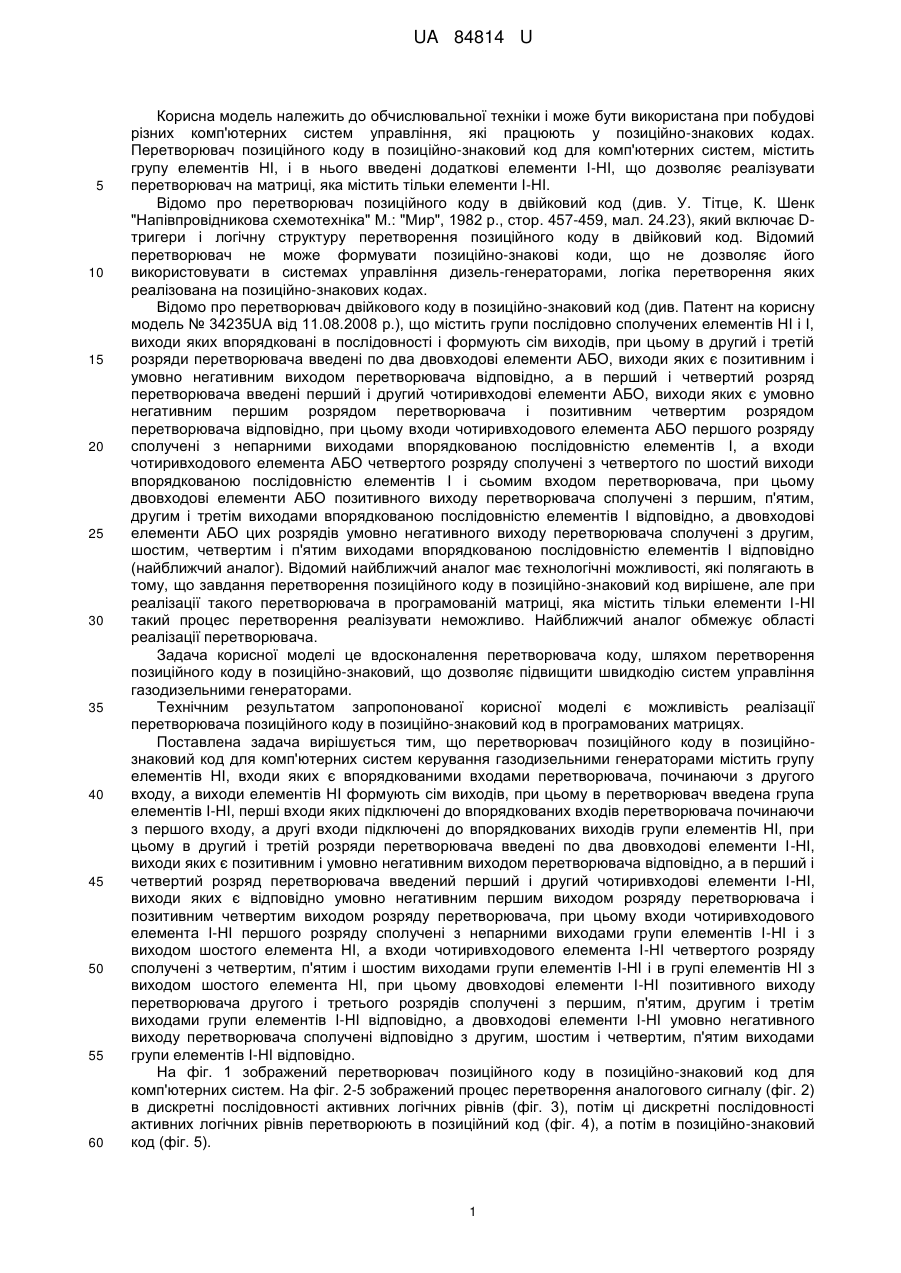

Реферат: Перетворювач позиційного коду в позиційно-знаковий код для комп′ютерних систем керування газодизельними генераторами містить групу елементів НІ, входи яких є впорядкованими входами перетворювача, а виходи елементів НІ формують сім виходів. У перетворювач введена група елементів І-НІ. При цьому в другий і третій розряди перетворювача введено по два двовходових елементи І-НІ. UA 84814 U (54) ПЕРЕТВОРЮВАЧ ПОЗИЦІЙНОГО КОДУ В ПОЗИЦІЙНО-ЗНАКОВИЙ КОД ДЛЯ КОМП'ЮТЕРНИХ СИСТЕМ КЕРУВАННЯ ГАЗОДИЗЕЛЬНИМИ ГЕНЕРАТОРАМИ UA 84814 U UA 84814 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і може бути використана при побудові різних комп'ютерних систем управління, які працюють у позиційно-знакових кодах. Перетворювач позиційного коду в позиційно-знаковий код для комп'ютерних систем, містить групу елементів НІ, і в нього введені додаткові елементи І-НІ, що дозволяє реалізувати перетворювач на матриці, яка містить тільки елементи І-НІ. Відомо про перетворювач позиційного коду в двійковий код (див. У. Тітце, К. Шенк "Напівпровідникова схемотехніка" М.: "Мир", 1982 р., стор. 457-459, мал. 24.23), який включає Dтригери і логічну структуру перетворення позиційного коду в двійковий код. Відомий перетворювач не може формувати позиційно-знакові коди, що не дозволяє його використовувати в системах управління дизель-генераторами, логіка перетворення яких реалізована на позиційно-знакових кодах. Відомо про перетворювач двійкового коду в позиційно-знаковий код (див. Патент на корисну модель № 34235UA від 11.08.2008 p.), що містить групи послідовно сполучених елементів НІ і І, виходи яких впорядковані в послідовності і формують сім виходів, при цьому в другий і третій розряди перетворювача введені по два двовходові елементи АБО, виходи яких є позитивним і умовно негативним виходом перетворювача відповідно, а в перший і четвертий розряд перетворювача введені перший і другий чотиривходові елементи АБО, виходи яких є умовно негативним першим розрядом перетворювача і позитивним четвертим розрядом перетворювача відповідно, при цьому входи чотиривходового елемента АБО першого розряду сполучені з непарними виходами впорядкованою послідовністю елементів І, а входи чотиривходового елемента АБО четвертого розряду сполучені з четвертого по шостий виходи впорядкованою послідовністю елементів І і сьомим входом перетворювача, при цьому двовходові елементи АБО позитивного виходу перетворювача сполучені з першим, п'ятим, другим і третім виходами впорядкованою послідовністю елементів І відповідно, а двовходові елементи АБО цих розрядів умовно негативного виходу перетворювача сполучені з другим, шостим, четвертим і п'ятим виходами впорядкованою послідовністю елементів І відповідно (найближчий аналог). Відомий найближчий аналог має технологічні можливості, які полягають в тому, що завдання перетворення позиційного коду в позиційно-знаковий код вирішене, але при реалізації такого перетворювача в програмованій матриці, яка містить тільки елементи І-НІ такий процес перетворення реалізувати неможливо. Найближчий аналог обмежує області реалізації перетворювача. Задача корисної моделі це вдосконалення перетворювача коду, шляхом перетворення позиційного коду в позиційно-знаковий, що дозволяє підвищити швидкодію систем управління газодизельними генераторами. Технічним результатом запропонованої корисної моделі є можливість реалізації перетворювача позиційного коду в позиційно-знаковий код в програмованих матрицях. Поставлена задача вирішується тим, що перетворювач позиційного коду в позиційнознаковий код для комп'ютерних систем керування газодизельними генераторами містить групу елементів НІ, входи яких є впорядкованими входами перетворювача, починаючи з другого входу, а виходи елементів НІ формують сім виходів, при цьому в перетворювач введена група елементів І-НІ, перші входи яких підключені до впорядкованих входів перетворювача починаючи з першого входу, а другі входи підключені до впорядкованих виходів групи елементів НІ, при цьому в другий і третій розряди перетворювача введені по два двовходові елементи І-НІ, виходи яких є позитивним і умовно негативним виходом перетворювача відповідно, а в перший і четвертий розряд перетворювача введений перший і другий чотиривходові елементи І-НІ, виходи яких є відповідно умовно негативним першим виходом розряду перетворювача і позитивним четвертим виходом розряду перетворювача, при цьому входи чотиривходового елемента І-НІ першого розряду сполучені з непарними виходами групи елементів І-НІ і з виходом шостого елемента НІ, а входи чотиривходового елемента І-НІ четвертого розряду сполучені з четвертим, п'ятим і шостим виходами групи елементів І-НІ і в групі елементів НІ з виходом шостого елемента НІ, при цьому двовходові елементи І-НІ позитивного виходу перетворювача другого і третього розрядів сполучені з першим, п'ятим, другим і третім виходами групи елементів І-НІ відповідно, а двовходові елементи І-НІ умовно негативного виходу перетворювача сполучені відповідно з другим, шостим і четвертим, п'ятим виходами групи елементів І-НІ відповідно. На фіг. 1 зображений перетворювач позиційного коду в позиційно-знаковий код для комп'ютерних систем. На фіг. 2-5 зображений процес перетворення аналогового сигналу (фіг. 2) в дискретні послідовності активних логічних рівнів (фіг. 3), потім ці дискретні послідовності активних логічних рівнів перетворюють в позиційний код (фіг. 4), а потім в позиційно-знаковий код (фіг. 5). 1 UA 84814 U 5 10 15 20 Перетворювач позиційного коду в позиційно-знаковий код (фіг. 1), містить групи послідовно сполучених елементів НІ і І-НІ, виходи яких впорядковані в послідовності і формують сім виходів 1-8 елементів І-НІ з урахуванням виходу елемента НІ, який підключений до сьомого входу перетворювача. При цьому додатково введені елементи І-НІ 8-13, які формують позиційнознаковий код (фіг. 5). Реалізується процес перетворення дискретної послідовності активних логічних сигналів (фіг. 3) наступним чином. Залежно від рівня аналогового сигналу, який змінюється, наприклад, за лінійним законом (фіг. 2 і 3) послідовно на виходах 1-6 двовходових елементів І-НІ формується низький логічний рівень відповідний логічному "0" (фіг. 4). В результаті за допомогою чотиривходових елементів І-НІ 8-13 низький логічний рівень "0" (фіг. 4) перетворюють в позиційно-знаковий код (фіг. 5). Наприклад, при активному виході 1 елемента І-НІ формується позиційно-знаковий код, який відповідає двійковому коду "0001". Оскільки низький рівень логічного сигналу з виходу 1 елемента І-НІ надходить на елемент ІНІ 8, який формує умовно негативний аргумент позиційно-знакового коду першого розряду. При цьому низький рівень логічного сигналу з виходу 1 елементу І-НІ надходить на вхід елемента ІНІ 10, який формує позитивний аргумент позиційно-знакового коду другого розряду. Якщо вихід 2 І-НІ елемента буде неактивним, то формується позиційно-знаковий код оскільки активізуються елемент І-НІ 9 і 12. Вихід 3 елемента І-НІ відповідає активізації елементів І-НІ 8 і 12 Вихід 4 елемента І-НІ відповідає активізації елементів І-НІ 13 і 11. 25 Вихід 5 елемента І-НІ відповідає активізації елементів І-НІ 8, 10, 11 і 13. Вихід 6 елемента І-НІ відповідає активізації елементів І-НІ 9 і 13 30 Вихід 7 елемента НІ відповідає активізації елементів І-НІ 8 і 13. Використання запропонованого технічного рішення дозволяє розширити область застосування перетворювача в комп'ютерних системах і реалізувати його на матриці, яка містить тільки елементи І-НІ. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Перетворювач позиційного коду в позиційно-знаковий код для комп’ютерних систем керування газодизельними генераторами, що містить групу елементів НІ, входи яких є впорядкованими входами перетворювача, починаючи з другого входу, а виходи елементів НІ формують сім виходів, який відрізняється тим, що у перетворювач введена група елементів І-НІ, перші входи яких підключені до впорядкованих входів перетворювача, починаючи з першого входу, а другі входи підключені до впорядкованих виходів групи елементів НІ, при цьому в другий і третій 2 UA 84814 U 5 10 розряди перетворювача введено по два двовходових елементи І-НІ, виходи яких є позитивним і умовно негативним виходом перетворювача відповідно, а в перший і четвертий розряд перетворювача введено перший і другий чотиривходові елементи І-НІ, виходи яких є відповідно умовно негативним першим виходом розряду перетворювача і позитивним четвертим виходом розряду перетворювача, при цьому входи чотиривходового елемента І-НІ першого розряду з'єднані з непарними виходами групи елементів І-НІ і з виходом шостого елемента НІ, а входи чотиривходового елемента І-НІ четвертого розряду з'єднані з четвертим, п'ятим і шостим виходами групи елементів І-НІ і в групі елементів НІ з виходом шостого елемента НІ, при цьому двовходові елементи І-НІ позитивного виходу перетворювача другого і третього розрядів з'єднані з першим, п'ятим і другим і третім виходами групи елементів І-НІ відповідно, а двовходові елементи І-НІ умовного негативного виходу перетворювача з'єднані, відповідно, з другим, шостим, четвертим і п'ятим виходами групи елементів І-НІ відповідно. 3 UA 84814 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
