Гідророзподільник з ручним керуванням

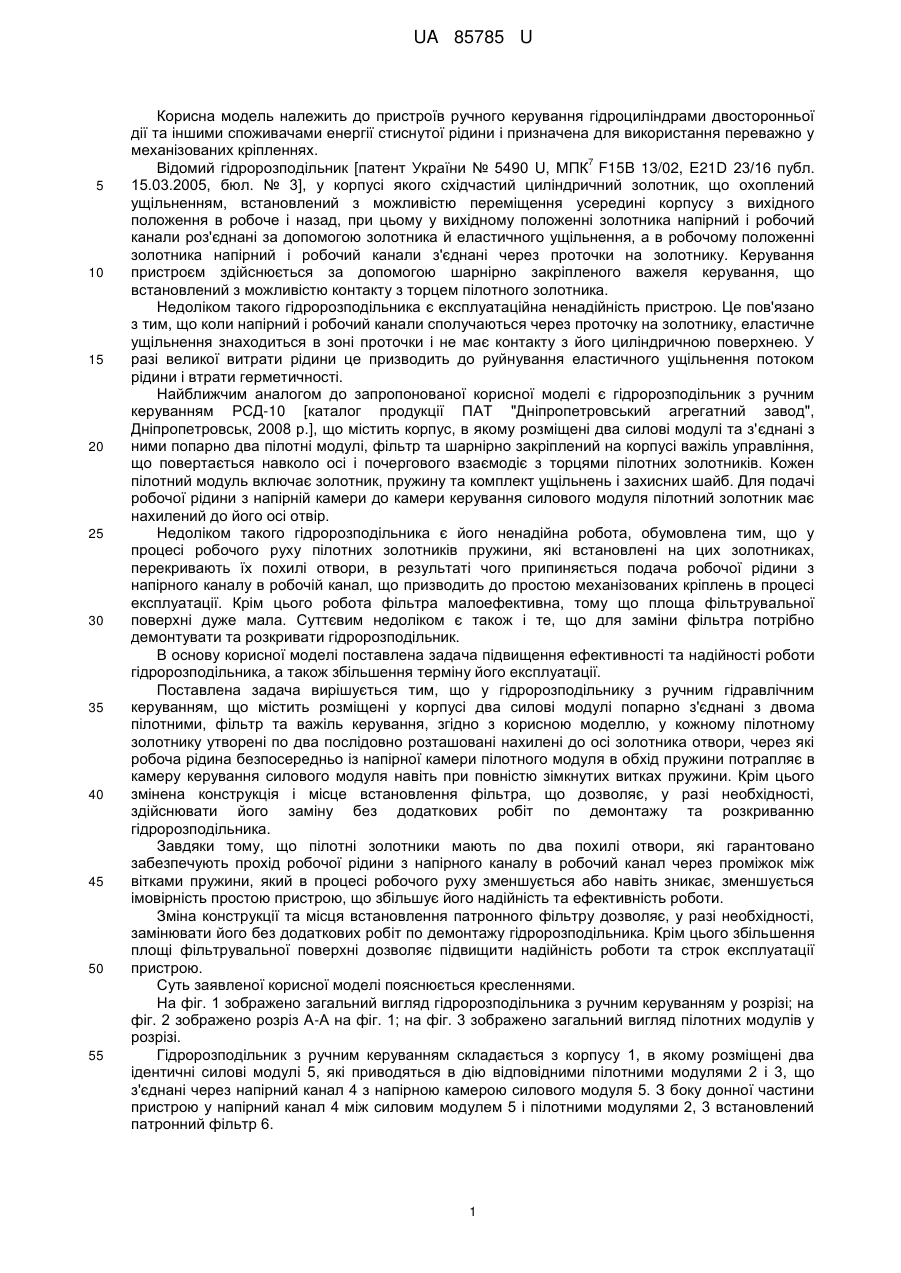

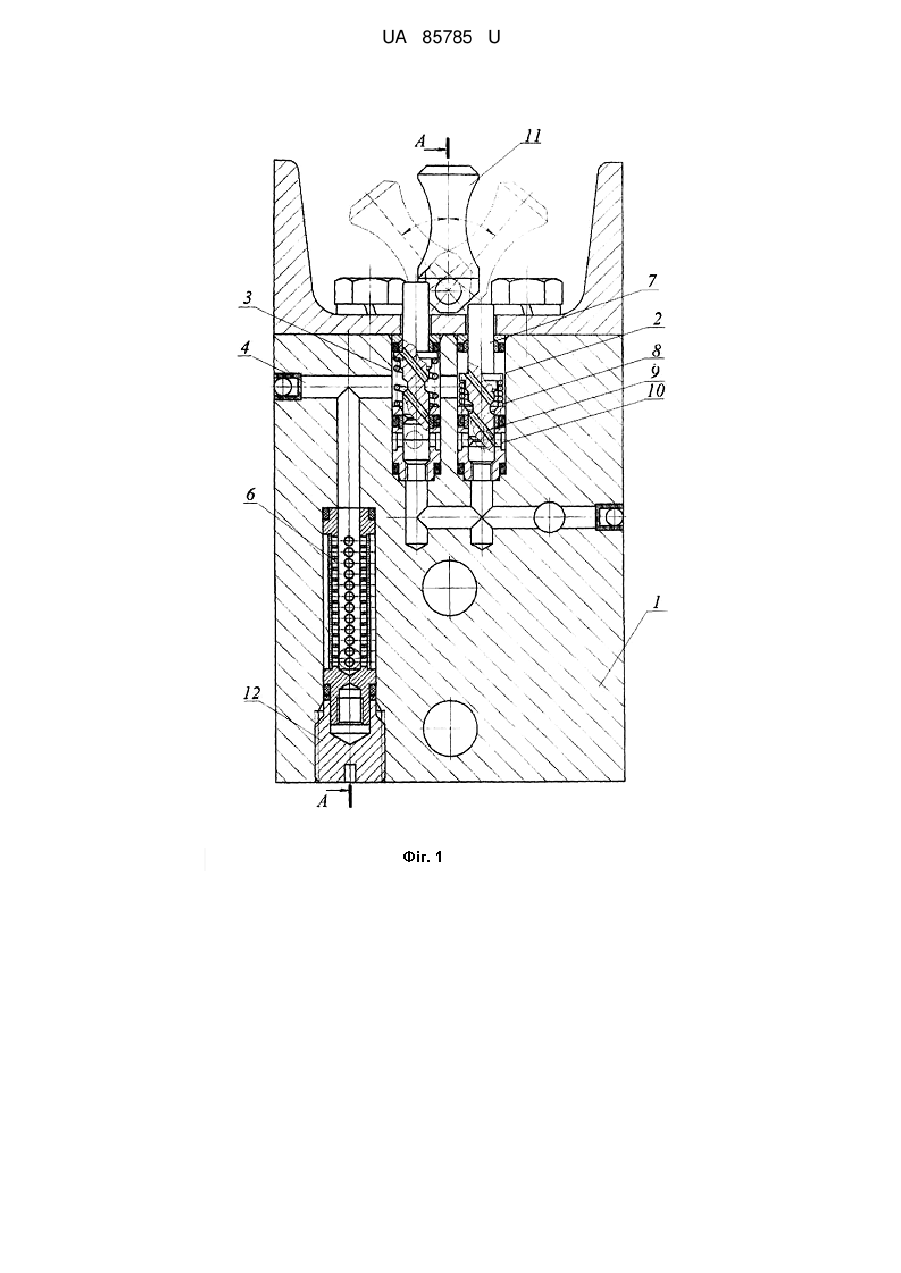

Реферат: UA 85785 U UA 85785 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв ручного керування гідроциліндрами двосторонньої дії та іншими споживачами енергії стиснутої рідини і призначена для використання переважно у механізованих кріпленнях. 7 Відомий гідророзподільник [патент України № 5490 U, МПК F15B 13/02, E21D 23/16 публ. 15.03.2005, бюл. № 3], у корпусі якого східчастий циліндричний золотник, що охоплений ущільненням, встановлений з можливістю переміщення усередині корпусу з вихідного положення в робоче і назад, при цьому у вихідному положенні золотника напірний і робочий канали роз'єднані за допомогою золотника й еластичного ущільнення, а в робочому положенні золотника напірний і робочий канали з'єднані через проточки на золотнику. Керування пристроєм здійснюється за допомогою шарнірно закріпленого важеля керування, що встановлений з можливістю контакту з торцем пілотного золотника. Недоліком такого гідророзподільника є експлуатаційна ненадійність пристрою. Це пов'язано з тим, що коли напірний і робочий канали сполучаються через проточку на золотнику, еластичне ущільнення знаходиться в зоні проточки і не має контакту з його циліндричною поверхнею. У разі великої витрати рідини це призводить до руйнування еластичного ущільнення потоком рідини і втрати герметичності. Найближчим аналогом до запропонованої корисної моделі є гідророзподільник з ручним керуванням РСД-10 [каталог продукції ПАТ "Дніпропетровський агрегатний завод", Дніпропетровськ, 2008 р.], що містить корпус, в якому розміщені два силові модулі та з'єднані з ними попарно два пілотні модулі, фільтр та шарнірно закріплений на корпусі важіль управління, що повертається навколо осі і почергового взаємодіє з торцями пілотних золотників. Кожен пілотний модуль включає золотник, пружину та комплект ущільнень і захисних шайб. Для подачі робочої рідини з напірній камери до камери керування силового модуля пілотний золотник має нахилений до його осі отвір. Недоліком такого гідророзподільника є його ненадійна робота, обумовлена тим, що у процесі робочого руху пілотних золотників пружини, які встановлені на цих золотниках, перекривають їх похилі отвори, в результаті чого припиняється подача робочої рідини з напірного каналу в робочій канал, що призводить до простою механізованих кріплень в процесі експлуатації. Крім цього робота фільтра малоефективна, тому що площа фільтрувальної поверхні дуже мала. Суттєвим недоліком є також і те, що для заміни фільтра потрібно демонтувати та розкривати гідророзподільник. В основу корисної моделі поставлена задача підвищення ефективності та надійності роботи гідророзподільника, а також збільшення терміну його експлуатації. Поставлена задача вирішується тим, що у гідророзподільнику з ручним гідравлічним керуванням, що містить розміщені у корпусі два силові модулі попарно з'єднані з двома пілотними, фільтр та важіль керування, згідно з корисною моделлю, у кожному пілотному золотнику утворені по два послідовно розташовані нахилені до осі золотника отвори, через які робоча рідина безпосередньо із напірної камери пілотного модуля в обхід пружини потрапляє в камеру керування силового модуля навіть при повністю зімкнутих витках пружини. Крім цього змінена конструкція і місце встановлення фільтра, що дозволяє, у разі необхідності, здійснювати його заміну без додаткових робіт по демонтажу та розкриванню гідророзподільника. Завдяки тому, що пілотні золотники мають по два похилі отвори, які гарантовано забезпечують прохід робочої рідини з напірного каналу в робочий канал через проміжок між вітками пружини, який в процесі робочого руху зменшується або навіть зникає, зменшується імовірність простою пристрою, що збільшує його надійність та ефективність роботи. Зміна конструкції та місця встановлення патронного фільтру дозволяє, у разі необхідності, замінювати його без додаткових робіт по демонтажу гідророзподільника. Крім цього збільшення площі фільтрувальної поверхні дозволяє підвищити надійність роботи та строк експлуатації пристрою. Суть заявленої корисної моделі пояснюється кресленнями. На фіг. 1 зображено загальний вигляд гідророзподільника з ручним керуванням у розрізі; на фіг. 2 зображено розріз А-А на фіг. 1; на фіг. 3 зображено загальний вигляд пілотних модулів у розрізі. Гідророзподільник з ручним керуванням складається з корпусу 1, в якому розміщені два ідентичні силові модулі 5, які приводяться в дію відповідними пілотними модулями 2 і 3, що з'єднані через напірний канал 4 з напірною камерою силового модуля 5. З боку донної частини пристрою у напірний канал 4 між силовим модулем 5 і пілотними модулями 2, 3 встановлений патронний фільтр 6. 1 UA 85785 U 5 10 15 20 Кожен пілотний модуль містить золотник 7 з одягненою на нього пружиною 8. Золотники 7 мають по два послідовно розташовані нахилені до їх осі отвори 9, що призначені для сполучення напірного каналу 4 і робочого каналу 10. На корпусі 1 встановлений важіль керування 11, який шарнірно закріплений таким чином, що при повороті навколо осі примушує рухатись один з пілотних золотників 7. Патронний фільтр 6 закріплюється різьбовою пробкою 12, що вкручується у корпус 1. Пристрій працює таким чином. Робоча рідина через напірний канал 4 та фільтр 6 від силового модуля 5 потрапляє до пілотних модулів 2 і 3. Важіль керування 11 повертають до контакту з торцем золотника 7, наприклад пілотного модуля 2, який при подальшому тиску з боку важеля починає рухатись. У робочому положенні золотника 7 робоча рідина через нахилені отвори 9 з напірного канала 4 потрапляє у робочий канал 10. Рух золотника 7 спонукає пружину 8 стискатися, але, при цьому важіль змикання витків пружини 8 не затримує руху робочої рідини завдяки тому, що отвори 9 послідовно сполучають напірний 4 і робочий 10 канали. При відпусканні важеля керування 11 пружина 8 повертає золотник 7 в неробоче положення. Повертання важеля керування 11 у другий бік примушує рухатись золотник 7 пілотного модуля 3, що працює таким же чином, що і пілотний модуль 2. У разі забруднення патронного фільтра 6, він легко замінюється шляхом викручування пробки 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Гідророзподільник з ручним керуванням, що містить встановлені у корпусі два силові модулі, які попарно з'єднані з двома пілотними модулями, що містять підпружинені пілотні золотники, кожен з яких має похилий отвір для сполучення напірного і робочого каналів, фільтр та важіль керування, що шарнірно закріплений на корпусі з можливістю повороту навколо осі і почергового контакту з торцями пілотних золотників, який відрізняється тим, що кожен пілотний золотник має додаткові похилі до осі отвори, а патронний фільтр встановлений з можливістю зміни без розкриття пристрою. 2 UA 85785 U 3 UA 85785 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
