Дверна петля

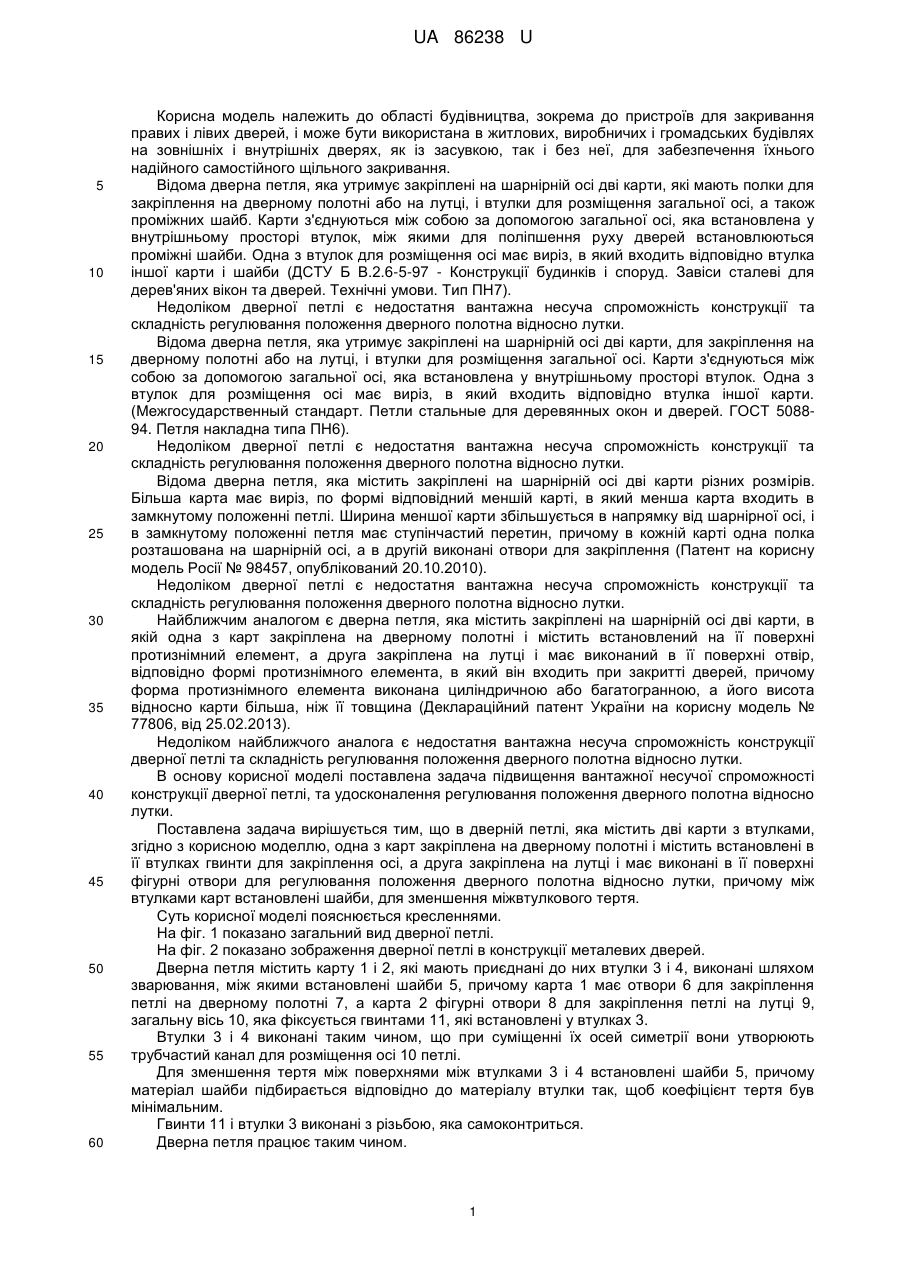

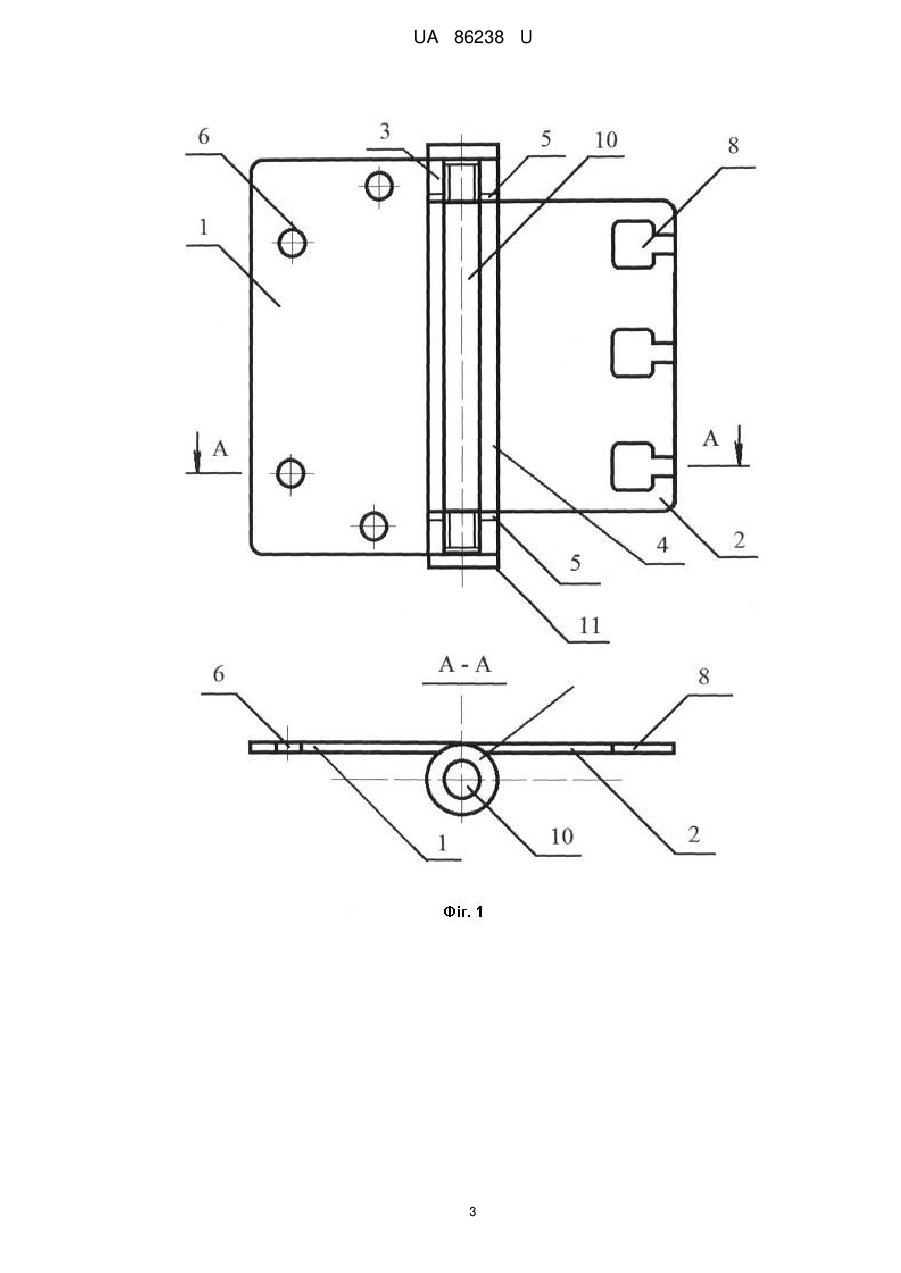

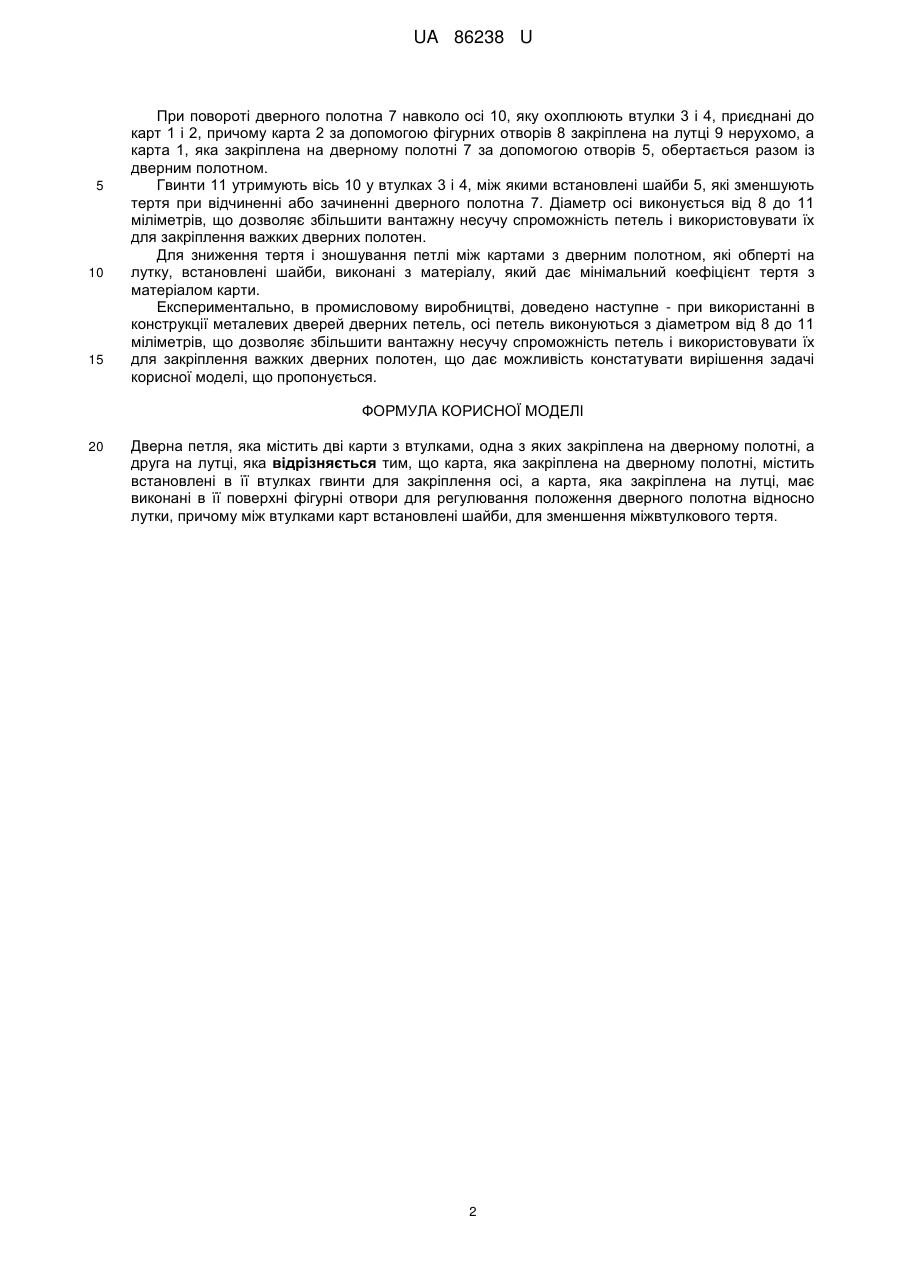

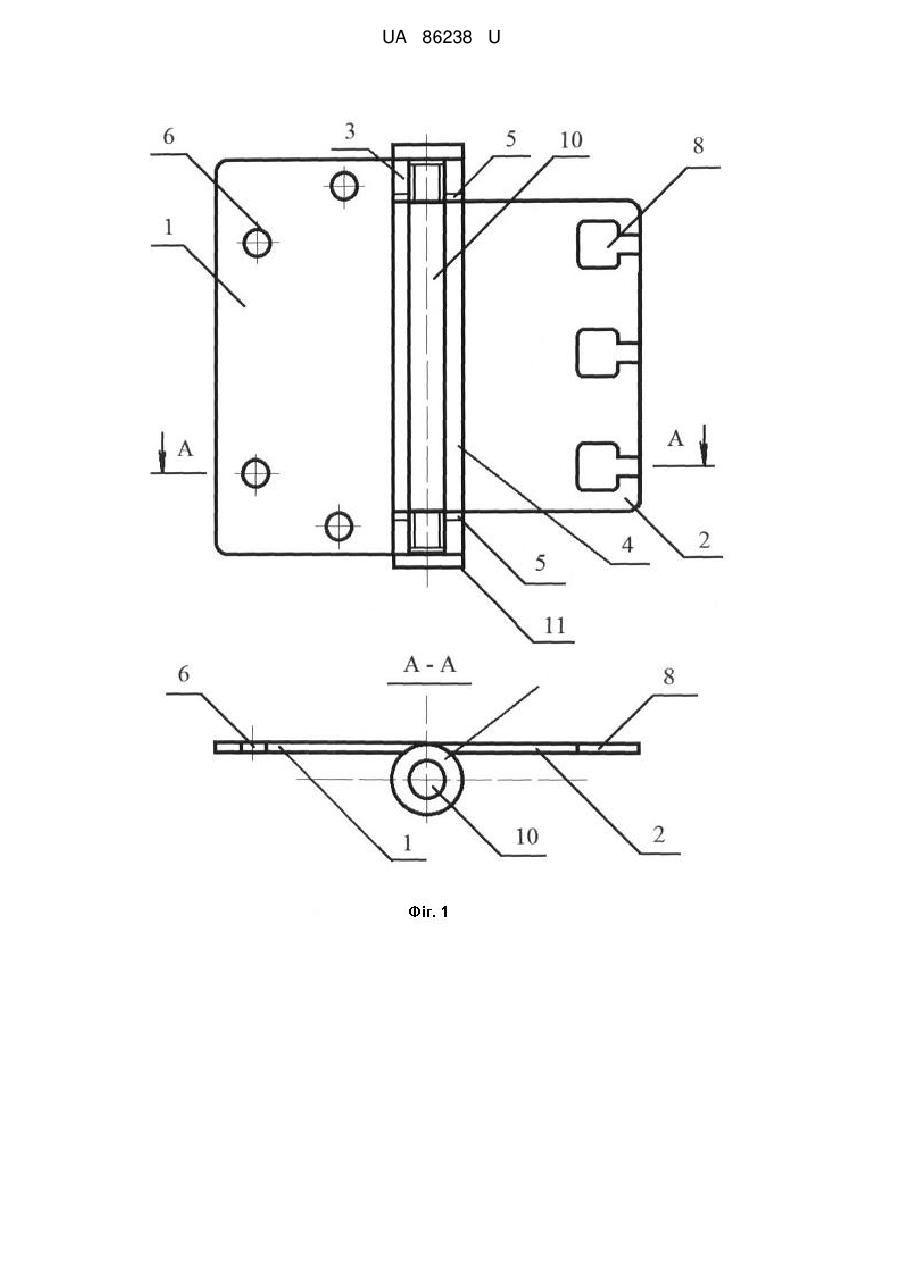

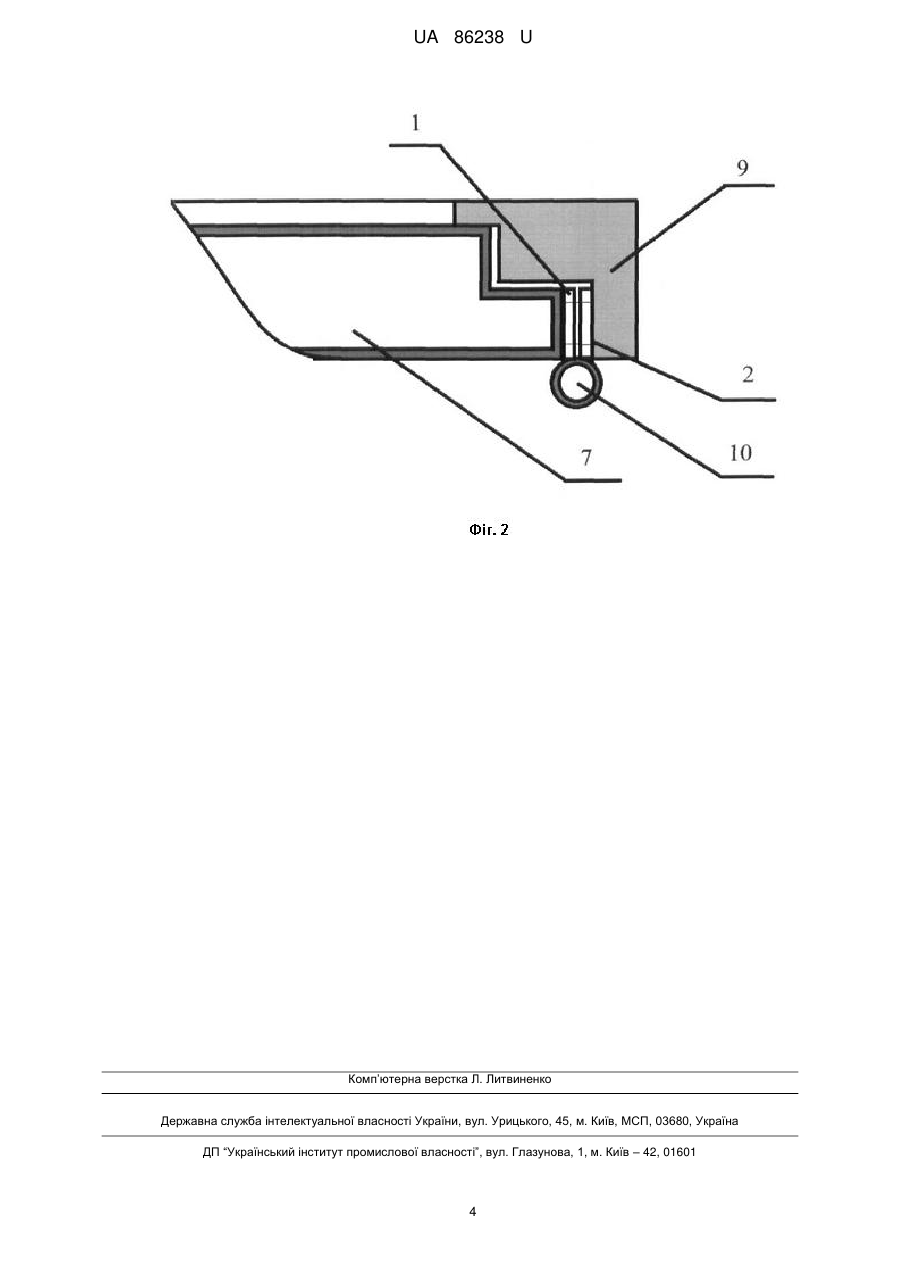

Реферат: UA 86238 U UA 86238 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва, зокрема до пристроїв для закривання правих і лівих дверей, і може бути використана в житлових, виробничих і громадських будівлях на зовнішніх і внутрішніх дверях, як із засувкою, так і без неї, для забезпечення їхнього надійного самостійного щільного закривання. Відома дверна петля, яка утримує закріплені на шарнірній осі дві карти, які мають полки для закріплення на дверному полотні або на лутці, і втулки для розміщення загальної осі, а також проміжних шайб. Карти з'єднуються між собою за допомогою загальної осі, яка встановлена у внутрішньому просторі втулок, між якими для поліпшення руху дверей встановлюються проміжні шайби. Одна з втулок для розміщення осі має виріз, в який входить відповідно втулка іншої карти і шайби (ДСТУ Б В.2.6-5-97 - Конструкції будинків і споруд. Завіси сталеві для дерев'яних вікон та дверей. Технічні умови. Тип ПН7). Недоліком дверної петлі є недостатня вантажна несуча спроможність конструкції та складність регулювання положення дверного полотна відносно лутки. Відома дверна петля, яка утримує закріплені на шарнірній осі дві карти, для закріплення на дверному полотні або на лутці, і втулки для розміщення загальної осі. Карти з'єднуються між собою за допомогою загальної осі, яка встановлена у внутрішньому просторі втулок. Одна з втулок для розміщення осі має виріз, в який входить відповідно втулка іншої карти. (Межгосударственный стандарт. Петли стальные для деревянных окон и дверей. ГОСТ 508894. Петля накладна типа ПН6). Недоліком дверної петлі є недостатня вантажна несуча спроможність конструкції та складність регулювання положення дверного полотна відносно лутки. Відома дверна петля, яка містить закріплені на шарнірній осі дві карти різних розмірів. Більша карта має виріз, по формі відповідний меншій карті, в який менша карта входить в замкнутому положенні петлі. Ширина меншої карти збільшується в напрямку від шарнірної осі, і в замкнутому положенні петля має ступінчастий перетин, причому в кожній карті одна полка розташована на шарнірній осі, а в другій виконані отвори для закріплення (Патент на корисну модель Росії № 98457, опублікований 20.10.2010). Недоліком дверної петлі є недостатня вантажна несуча спроможність конструкції та складність регулювання положення дверного полотна відносно лутки. Найближчим аналогом є дверна петля, яка містить закріплені на шарнірній осі дві карти, в якій одна з карт закріплена на дверному полотні і містить встановлений на її поверхні протизнімний елемент, а друга закріплена на лутці і має виконаний в її поверхні отвір, відповідно формі протизнімного елемента, в який він входить при закритті дверей, причому форма протизнімного елемента виконана циліндричною або багатогранною, а його висота відносно карти більша, ніж її товщина (Деклараційний патент України на корисну модель № 77806, від 25.02.2013). Недоліком найближчого аналога є недостатня вантажна несуча спроможність конструкції дверної петлі та складність регулювання положення дверного полотна відносно лутки. В основу корисної моделі поставлена задача підвищення вантажної несучої спроможності конструкції дверної петлі, та удосконалення регулювання положення дверного полотна відносно лутки. Поставлена задача вирішується тим, що в дверній петлі, яка містить дві карти з втулками, згідно з корисною моделлю, одна з карт закріплена на дверному полотні і містить встановлені в її втулках гвинти для закріплення осі, а друга закріплена на лутці і має виконані в її поверхні фігурні отвори для регулювання положення дверного полотна відносно лутки, причому між втулками карт встановлені шайби, для зменшення міжвтулкового тертя. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показано загальний вид дверної петлі. На фіг. 2 показано зображення дверної петлі в конструкції металевих дверей. Дверна петля містить карту 1 і 2, які мають приєднані до них втулки 3 і 4, виконані шляхом зварювання, між якими встановлені шайби 5, причому карта 1 має отвори 6 для закріплення петлі на дверному полотні 7, а карта 2 фігурні отвори 8 для закріплення петлі на лутці 9, загальну вісь 10, яка фіксується гвинтами 11, які встановлені у втулках 3. Втулки 3 і 4 виконані таким чином, що при суміщенні їх осей симетрії вони утворюють трубчастий канал для розміщення осі 10 петлі. Для зменшення тертя між поверхнями між втулками 3 і 4 встановлені шайби 5, причому матеріал шайби підбирається відповідно до матеріалу втулки так, щобкоефіцієнт тертя був мінімальним. Гвинти 11 і втулки 3 виконані з різьбою, яка самоконтриться. Дверна петля працює таким чином. 1 UA 86238 U 5 10 15 При повороті дверного полотна 7 навколо осі 10, яку охоплюють втулки 3 і 4, приєднані до карт 1 і 2, причому карта 2 за допомогою фігурних отворів 8 закріплена на лутці 9 нерухомо, а карта 1, яка закріплена на дверному полотні 7 за допомогою отворів 5, обертається разом із дверним полотном. Гвинти 11 утримують вісь 10 у втулках 3 і 4, між якими встановлені шайби 5, які зменшують тертя при відчиненні або зачиненні дверного полотна 7. Діаметр осі виконується від 8 до 11 міліметрів, що дозволяє збільшити вантажну несучу спроможність петель і використовувати їх для закріплення важких дверних полотен. Для зниження тертя і зношування петлі між картами з дверним полотном, які обперті на лутку, встановлені шайби, виконані з матеріалу, який дає мінімальний коефіцієнт тертя з матеріалом карти. Експериментально, в промисловому виробництві, доведено наступне - при використанні в конструкції металевих дверей дверних петель, осі петель виконуються з діаметром від 8 до 11 міліметрів, що дозволяє збільшити вантажну несучу спроможність петель і використовувати їх для закріплення важких дверних полотен, що дає можливість констатувати вирішення задачі корисної моделі, що пропонується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Дверна петля, яка містить дві карти з втулками, одна з яких закріплена на дверному полотні, а друга на лутці, яка відрізняється тим, що карта, яка закріплена на дверному полотні, містить встановлені в її втулках гвинти для закріплення осі, а карта, яка закріплена на лутці, має виконані в її поверхні фігурні отвори для регулювання положення дверного полотна відносно лутки, причому між втулками карт встановлені шайби, для зменшення міжвтулкового тертя. 2 UA 86238 U 3 UA 86238 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
