Дверна петля

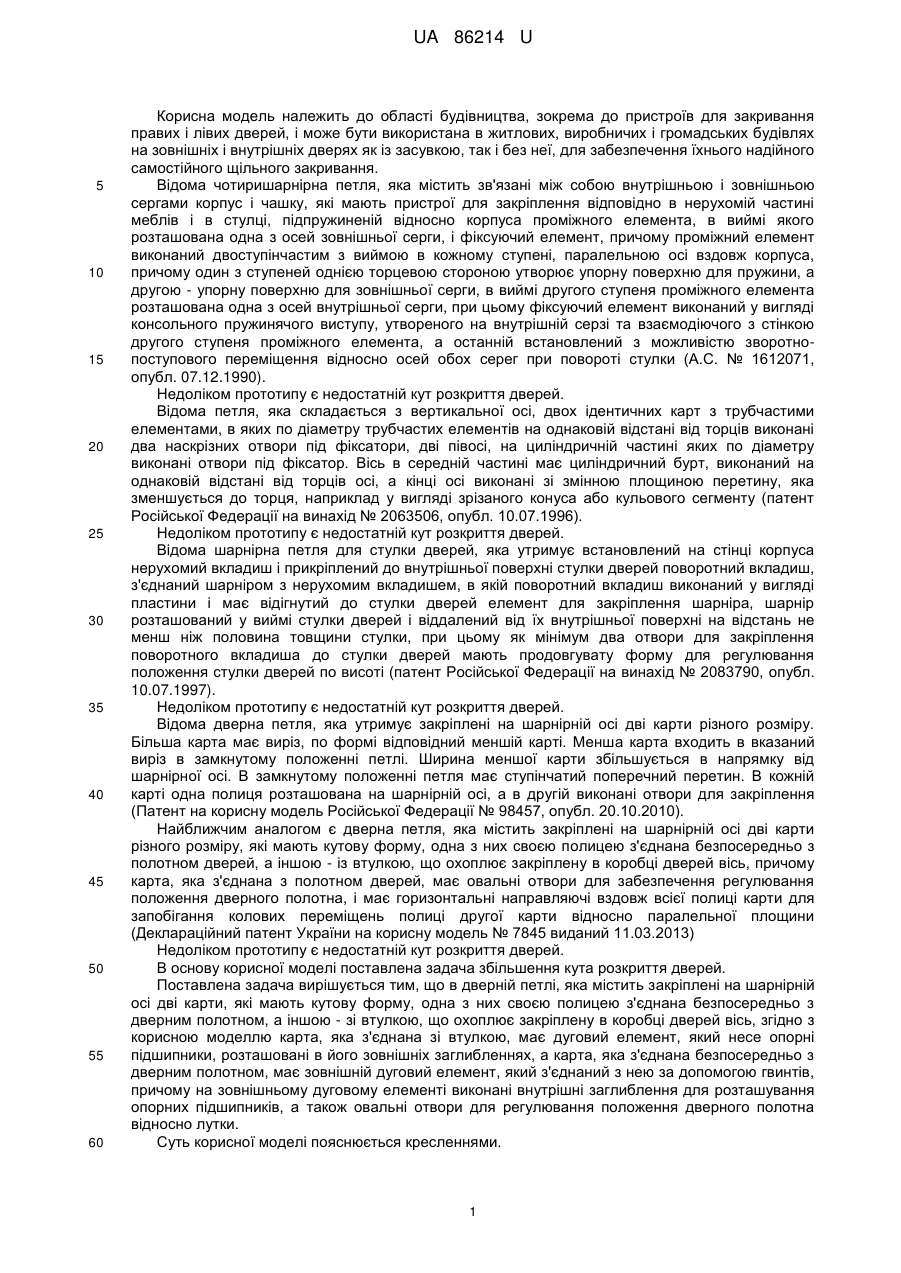

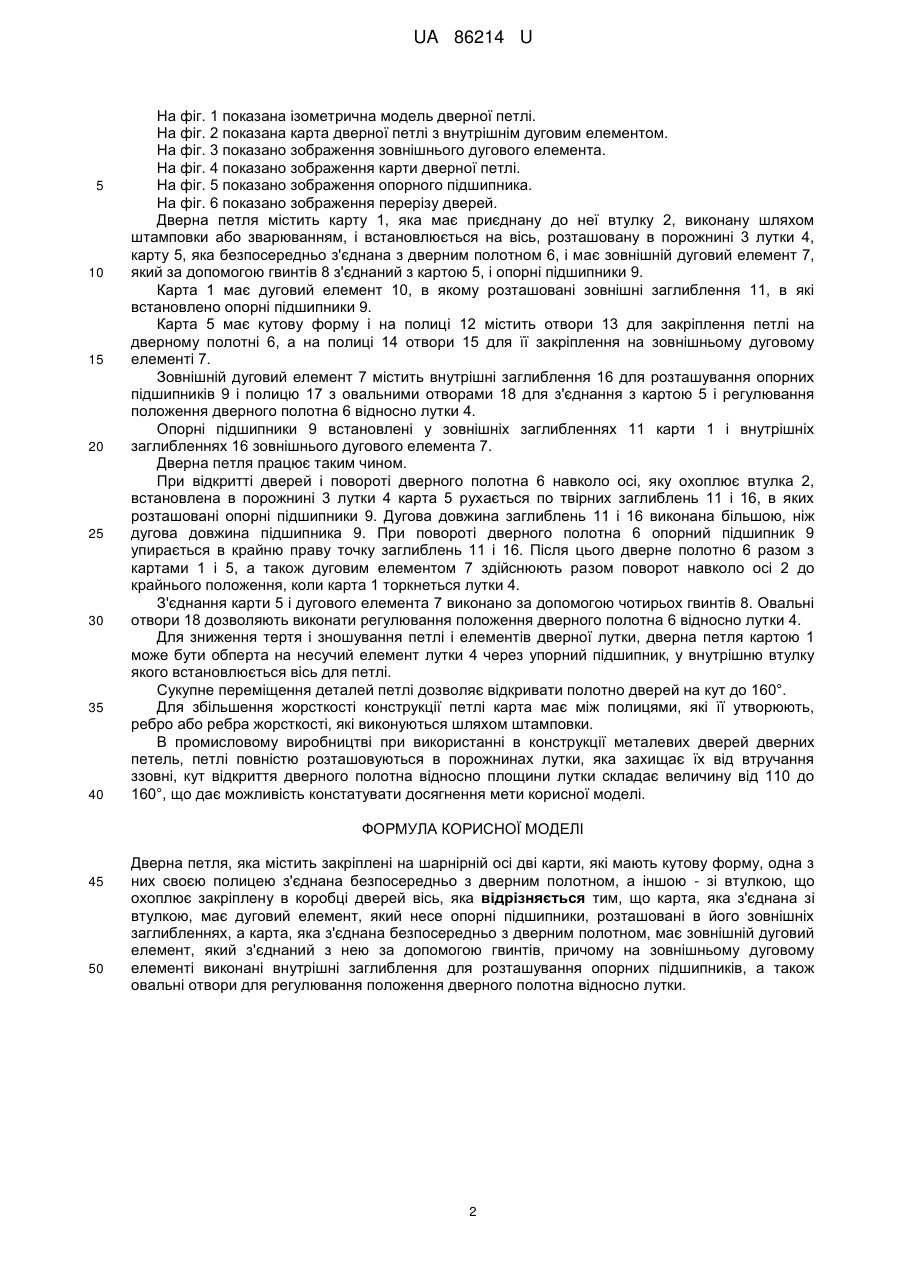

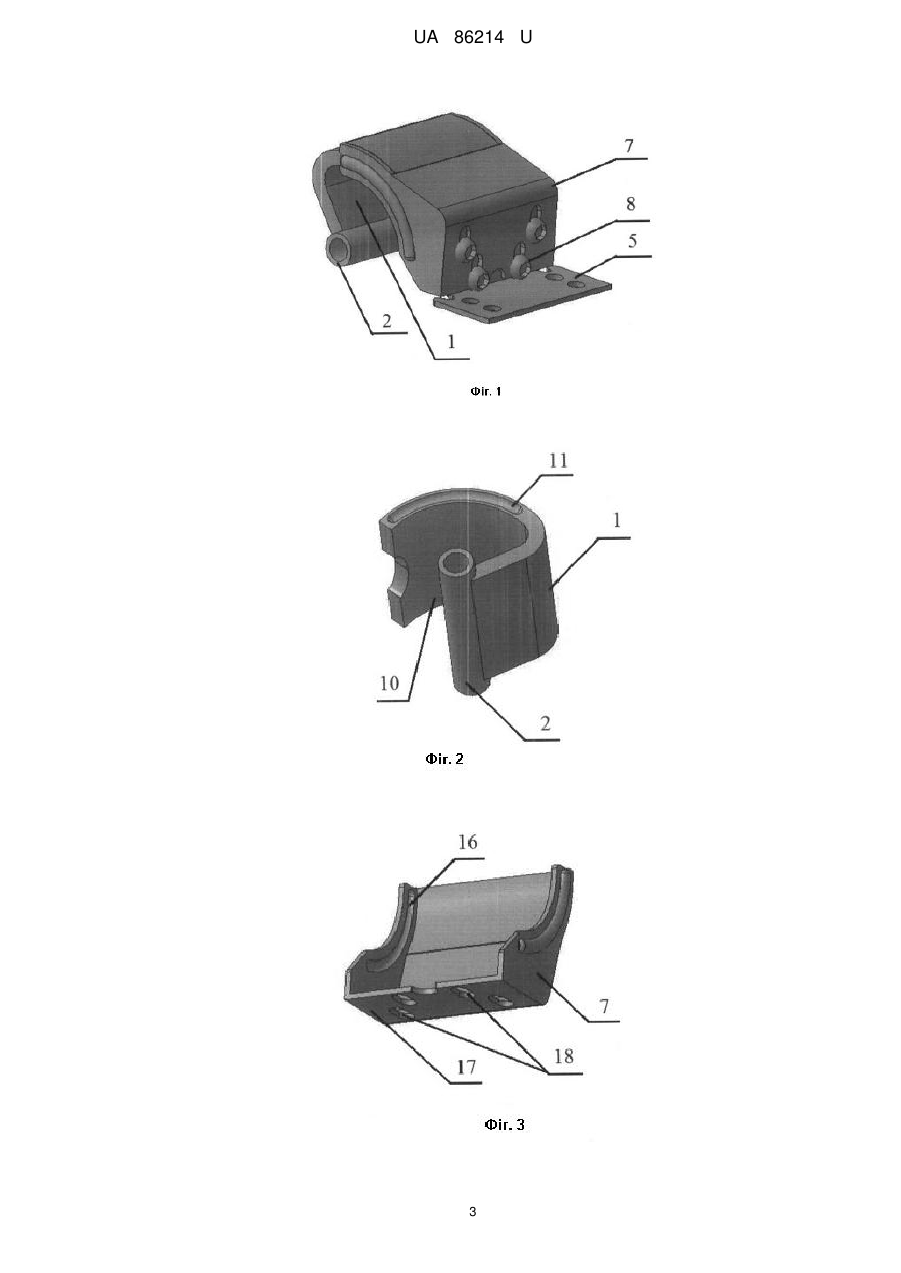

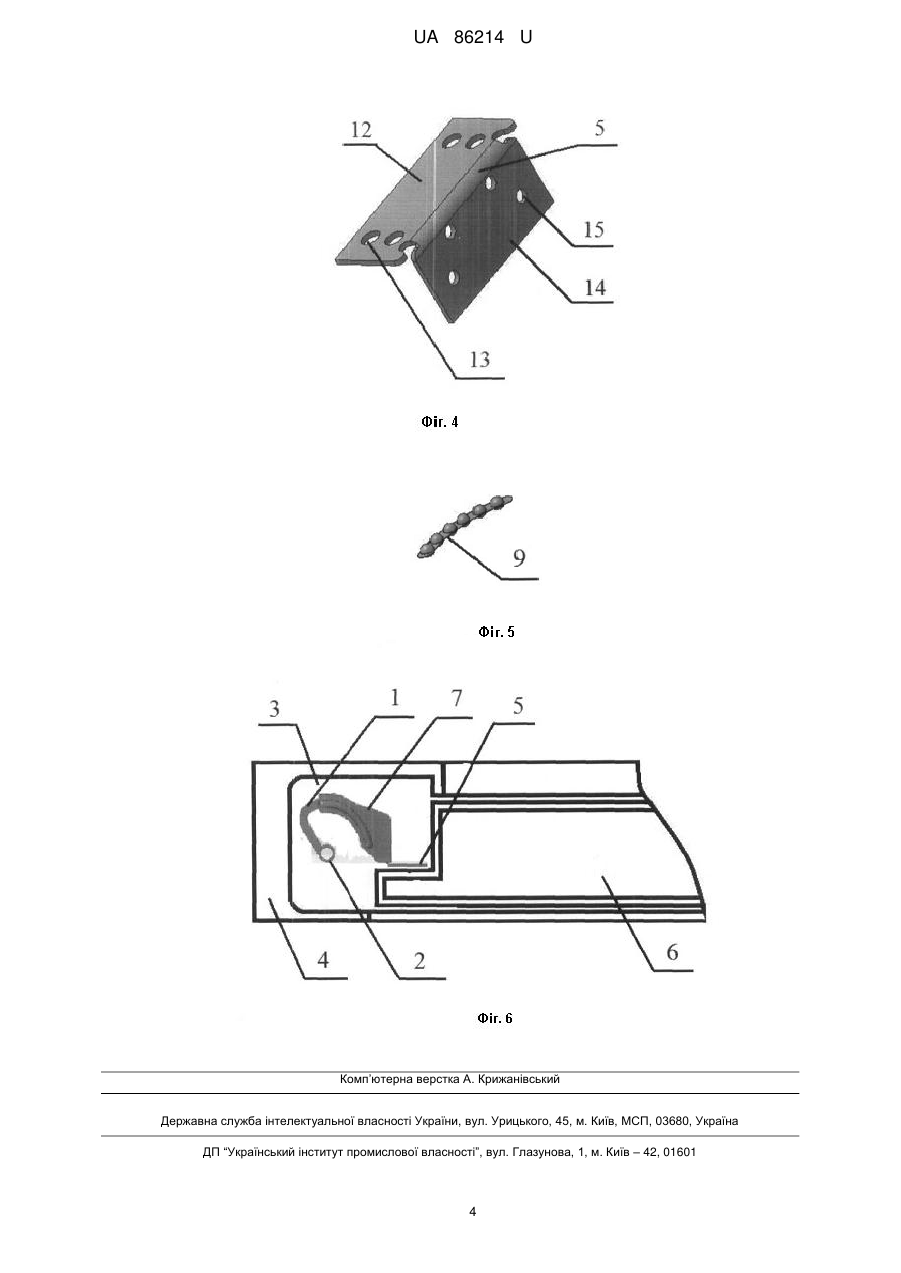

Реферат: UA 86214 U UA 86214 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва, зокрема до пристроїв для закривання правих і лівих дверей, і може бути використана в житлових, виробничих і громадських будівлях на зовнішніх і внутрішніх дверях як із засувкою, так і без неї, для забезпечення їхнього надійного самостійного щільного закривання. Відома чотиришарнірна петля, яка містить зв'язані між собою внутрішньою і зовнішньою сергами корпус і чашку, які мають пристрої для закріплення відповідно в нерухомій частині меблів і в стулці, підпружиненій відносно корпуса проміжного елемента, в виймі якого розташована одна з осей зовнішньої серги, і фіксуючий елемент, причому проміжний елемент виконаний двоступінчастим з виймою в кожному ступені, паралельною осі вздовж корпуса, причому один з ступеней однією торцевою стороною утворює упорну поверхню для пружини, а другою - упорну поверхню для зовнішньої серги, в виймі другого ступеня проміжного елемента розташована одна з осей внутрішньої серги, при цьому фіксуючий елемент виконаний у вигляді консольного пружинячого виступу, утвореного на внутрішній серзі та взаємодіючого з стінкою другого ступеня проміжного елемента, а останній встановлений з можливістю зворотнопоступового переміщення відносно осей обох серег при повороті стулки (А.С. № 1612071, опубл. 07.12.1990). Недоліком прототипу є недостатній кут розкриття дверей. Відома петля, яка складається з вертикальної осі, двох ідентичних карт з трубчастими елементами, в яких по діаметру трубчастих елементів на однаковій відстані від торців виконані два наскрізних отвори під фіксатори, дві півосі, на циліндричній частині яких по діаметру виконані отвори під фіксатор. Вісь в середній частині має циліндричний бурт, виконаний на однаковій відстані від торців осі, а кінці осі виконані зі змінною площиною перетину, яка зменшується до торця, наприклад у вигляді зрізаного конуса або кульового сегменту (патент Російської Федерації на винахід № 2063506, опубл. 10.07.1996). Недоліком прототипу є недостатній кут розкриття дверей. Відома шарнірна петля для стулки дверей, яка утримує встановлений на стінці корпуса нерухомий вкладиш і прикріплений до внутрішньої поверхні стулки дверей поворотний вкладиш, з'єднаний шарніром з нерухомим вкладишем, в якій поворотний вкладиш виконаний у вигляді пластини і має відігнутий до стулки дверей елемент для закріплення шарніра, шарнір розташований у виймі стулки дверей і віддалений від їх внутрішньої поверхні на відстань не менш ніж половина товщини стулки, при цьому як мінімум два отвори для закріплення поворотного вкладиша до стулки дверей мають продовгувату форму для регулювання положення стулки дверей по висоті (патент Російської Федерації на винахід № 2083790, опубл. 10.07.1997). Недоліком прототипу є недостатній кут розкриття дверей. Відома дверна петля, яка утримує закріплені на шарнірній осі дві карти різного розміру. Більша карта має виріз, по формі відповідний меншій карті. Менша карта входить в вказаний виріз в замкнутому положенні петлі. Ширина меншої карти збільшується в напрямку від шарнірної осі. В замкнутому положенні петля має ступінчатий поперечний перетин. В кожній карті одна полиця розташована на шарнірній осі, а в другій виконані отвори для закріплення (Патент на корисну модель Російської Федерації № 98457, опубл. 20.10.2010). Найближчим аналогом є дверна петля, яка містить закріплені на шарнірній осі дві карти різного розміру, які мають кутову форму, одна з них своєю полицею з'єднана безпосередньо з полотном дверей, а іншою - із втулкою, що охоплює закріплену в коробці дверей вісь, причому карта, яка з'єднана з полотном дверей, має овальні отвори для забезпечення регулювання положення дверного полотна, і має горизонтальні направляючі вздовж всієї полиці карти для запобігання колових переміщень полиці другої карти відносно паралельної площини (Деклараційний патент України на корисну модель № 7845 виданий 11.03.2013) Недоліком прототипу є недостатній кут розкриття дверей. В основу корисної моделі поставлена задача збільшення кута розкриття дверей. Поставлена задача вирішується тим, що в дверній петлі, яка містить закріплені на шарнірній осі дві карти, які мають кутову форму, одна з них своєю полицею з'єднана безпосередньо з дверним полотном, а іншою - зі втулкою, що охоплює закріплену в коробці дверей вісь, згідно з корисною моделлю карта, яка з'єднана зі втулкою, має дуговий елемент, який несе опорні підшипники, розташовані в його зовнішніх заглибленнях, а карта, яка з'єднана безпосередньо з дверним полотном, має зовнішній дуговий елемент, який з'єднаний з нею за допомогою гвинтів, причому на зовнішньому дуговому елементі виконані внутрішні заглиблення для розташування опорних підшипників, а також овальні отвори для регулювання положення дверного полотна відносно лутки. Суть корисної моделі пояснюється кресленнями. 1 UA 86214 U 5 10 15 20 25 30 35 40 На фіг. 1 показана ізометрична модель дверної петлі. На фіг. 2 показана карта дверної петлі з внутрішнім дуговим елементом. На фіг. 3 показано зображення зовнішнього дугового елемента. На фіг. 4 показано зображення карти дверної петлі. На фіг. 5 показано зображення опорного підшипника. На фіг. 6 показано зображення перерізу дверей. Дверна петля містить карту 1, яка має приєднану до неї втулку 2, виконану шляхом штамповки або зварюванням, і встановлюється на вісь, розташовану в порожнині 3 лутки 4, карту 5, яка безпосередньо з'єднана з дверним полотном 6, і має зовнішній дуговий елемент 7, який за допомогою гвинтів 8 з'єднаний з картою 5, і опорні підшипники 9. Карта 1 має дуговий елемент 10, в якому розташовані зовнішні заглиблення 11, в які встановлено опорні підшипники 9. Карта 5 має кутову форму і на полиці 12 містить отвори 13 для закріплення петлі на дверному полотні 6, а на полиці 14 отвори 15 для її закріплення на зовнішньому дуговому елементі 7. Зовнішній дуговий елемент 7 містить внутрішні заглиблення 16 для розташування опорних підшипників 9 і полицю 17 з овальними отворами 18 для з'єднання з картою 5 і регулювання положення дверного полотна 6 відносно лутки 4. Опорні підшипники 9 встановлені у зовнішніх заглибленнях 11 карти 1 і внутрішніх заглибленнях 16 зовнішнього дугового елемента 7. Дверна петля працює таким чином. При відкритті дверей і повороті дверного полотна 6 навколо осі, яку охоплює втулка 2, встановлена в порожнині 3 лутки 4 карта 5 рухається по твірних заглиблень 11 і 16, в яких розташовані опорні підшипники 9. Дугова довжина заглиблень 11 і 16 виконана більшою, ніж дугова довжина підшипника 9. При повороті дверного полотна 6 опорний підшипник 9 упирається в крайню праву точку заглиблень 11 і 16. Після цього дверне полотно 6 разом з картами 1 і 5, а також дуговим елементом 7 здійснюють разом поворот навколо осі 2 до крайнього положення, коли карта 1 торкнеться лутки 4. З'єднання карти 5 і дугового елемента 7 виконано за допомогою чотирьох гвинтів 8. Овальні отвори 18 дозволяють виконати регулювання положення дверного полотна 6 відносно лутки 4. Для зниження тертя і зношування петлі і елементів дверної лутки, дверна петля картою 1 може бути обперта на несучий елемент лутки 4 через упорний підшипник, у внутрішню втулку якого встановлюється вісь для петлі. Сукупне переміщення деталей петлі дозволяє відкривати полотно дверей на кут до 160°. Для збільшення жорсткості конструкції петлі карта має між полицями, які її утворюють, ребро або ребра жорсткості, які виконуються шляхом штамповки. В промисловому виробництві при використанні в конструкції металевих дверей дверних петель, петлі повністю розташовуються в порожнинах лутки, яка захищає їх від втручання ззовні, кут відкриття дверного полотна відносно площини лутки складає величину від 110 до 160°, що дає можливість констатувати досягнення мети корисної моделі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Дверна петля, яка містить закріплені на шарнірній осі дві карти, які мають кутову форму, одна з них своєю полицею з'єднана безпосередньо з дверним полотном, а іншою - зі втулкою, що охоплює закріплену в коробці дверей вісь, яка відрізняється тим, що карта, яка з'єднана зі втулкою, має дуговий елемент, який несе опорні підшипники, розташовані в його зовнішніх заглибленнях, а карта, яка з'єднана безпосередньо з дверним полотном, має зовнішній дуговий елемент, який з'єднаний з нею за допомогою гвинтів, причому на зовнішньому дуговому елементі виконані внутрішні заглиблення для розташування опорних підшипників, а також овальні отвори для регулювання положення дверного полотна відносно лутки. 2 UA 86214 U 3 UA 86214 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
