Гідравлічні ножиці

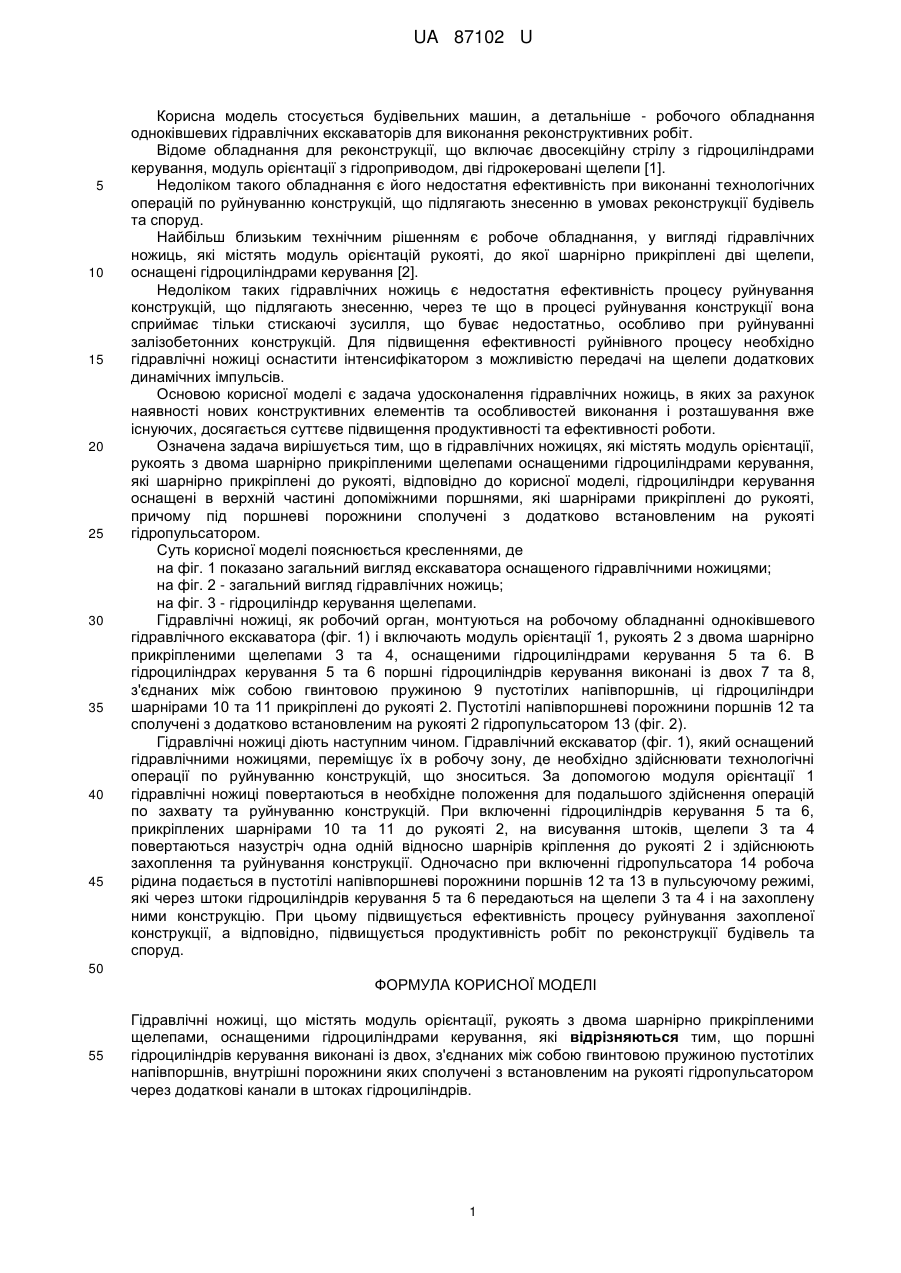

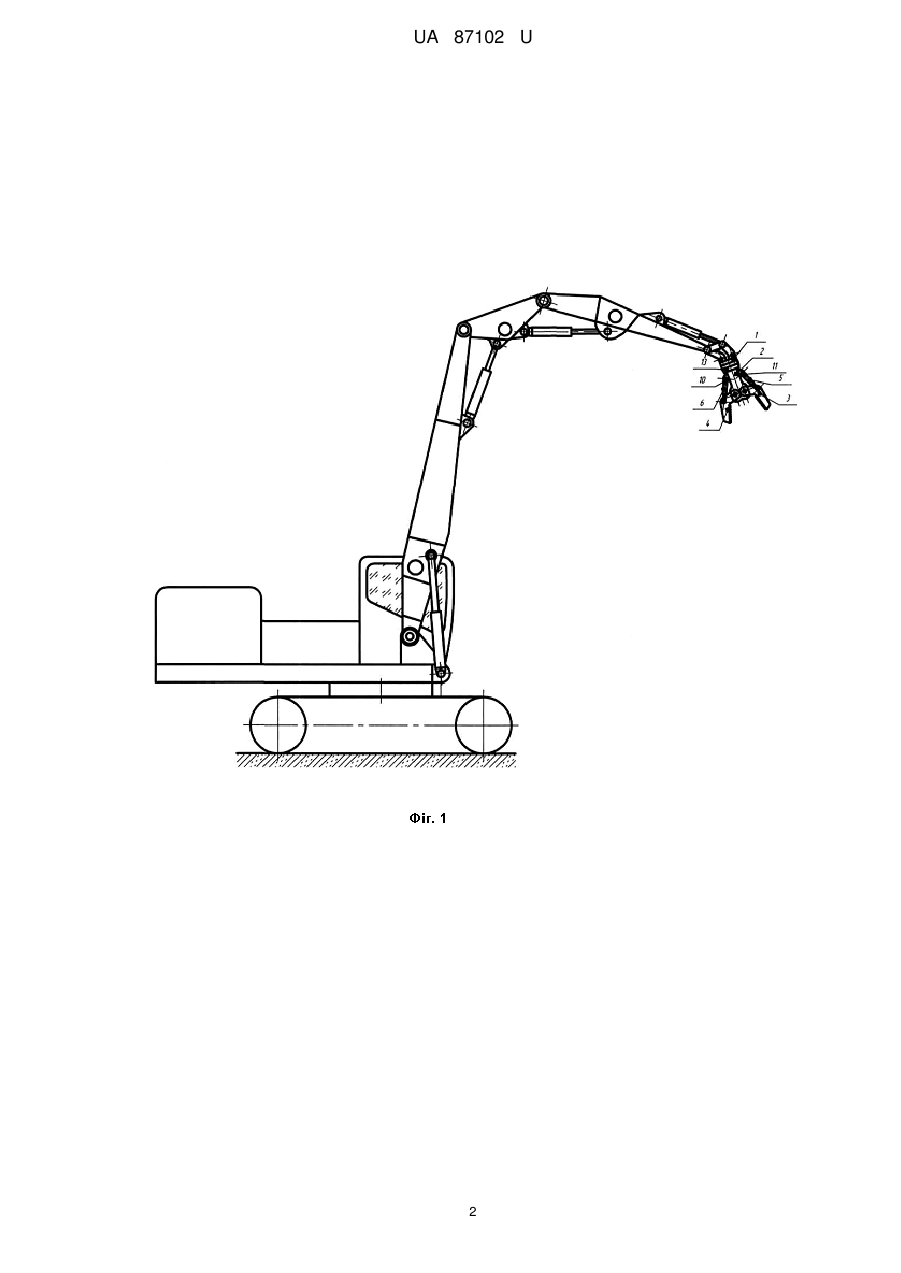

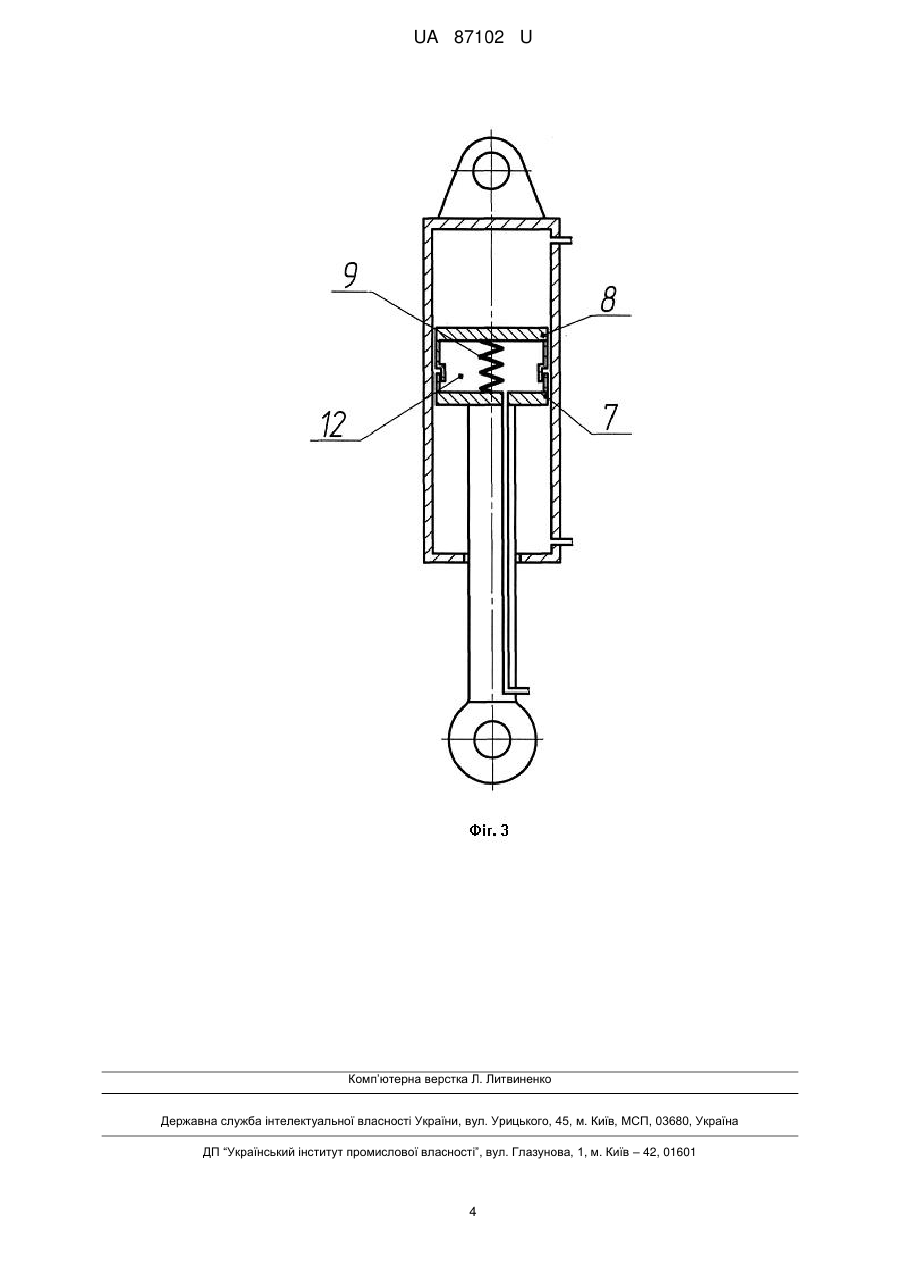

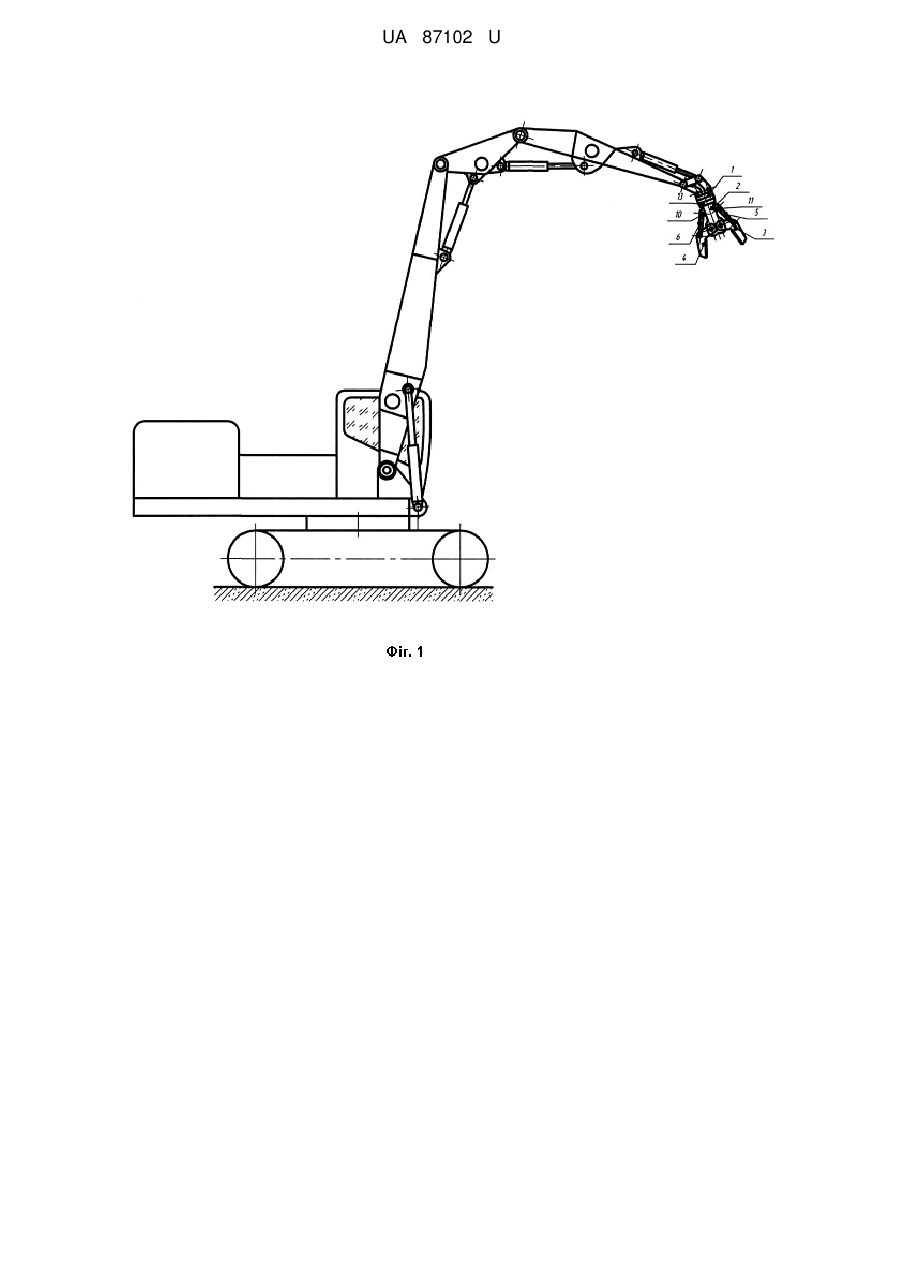

Реферат: UA 87102 U UA 87102 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується будівельних машин, а детальніше - робочого обладнання одноківшевих гідравлічних екскаваторів для виконання реконструктивних робіт. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, дві гідрокеровані щелепи [1]. Недоліком такого обладнання є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню в умовах реконструкції будівель та споруд. Найбільш близьким технічним рішенням є робоче обладнання, у вигляді гідравлічних ножиць, які містять модуль орієнтацій рукояті, до якої шарнірно прикріплені дві щелепи, оснащені гідроциліндрами керування [2]. Недоліком таких гідравлічних ножиць є недостатня ефективність процесу руйнування конструкцій, що підлягають знесенню, через те що в процесі руйнування конструкції вона сприймає тільки стискаючі зусилля, що буває недостатньо, особливо при руйнуванні залізобетонних конструкцій. Для підвищення ефективності руйнівного процесу необхідно гідравлічні ножиці оснастити інтенсифікатором з можливістю передачі на щелепи додаткових динамічних імпульсів. Основою корисної моделі є задача удосконалення гідравлічних ножиць, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих, досягається суттєве підвищення продуктивності та ефективності роботи. Означена задача вирішується тим, що в гідравлічних ножицях, які містять модуль орієнтації, рукоять з двома шарнірно прикріпленими щелепами оснащеними гідроциліндрами керування, які шарнірно прикріплені до рукояті, відповідно до корисної моделі, гідроциліндри керування оснащені в верхній частині допоміжними поршнями, які шарнірами прикріплені до рукояті, причому під поршневі порожнини сполучені з додатково встановленим на рукояті гідропульсатором. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд екскаватора оснащеного гідравлічними ножицями; на фіг. 2 - загальний вигляд гідравлічних ножиць; на фіг. 3 - гідроциліндр керування щелепами. Гідравлічні ножиці, як робочий орган, монтуються на робочому обладнанні одноківшевого гідравлічного екскаватора (фіг. 1) і включають модуль орієнтації 1, рукоять 2 з двома шарнірно прикріпленими щелепами 3 та 4, оснащеними гідроциліндрами керування 5 та 6. В гідроциліндрах керування 5 та 6 поршні гідроциліндрів керування виконані із двох 7 та 8, з'єднаних між собою гвинтовою пружиною 9 пустотілих напівпоршнів, ці гідроциліндри шарнірами 10 та 11 прикріплені до рукояті 2. Пустотілі напівпоршневі порожнини поршнів 12 та сполучені з додатково встановленим на рукояті 2 гідропульсатором 13 (фіг. 2). Гідравлічні ножиці діють наступним чином. Гідравлічний екскаватор (фіг. 1), який оснащений гідравлічними ножицями, переміщує їх в робочу зону, де необхідно здійснювати технологічні операції по руйнуванню конструкцій, що зноситься. За допомогою модуля орієнтації 1 гідравлічні ножиці повертаються в необхідне положення для подальшого здійснення операцій по захвату та руйнуванню конструкцій. При включенні гідроциліндрів керування 5 та 6, прикріплених шарнірами 10 та 11 до рукояті 2, на висування штоків, щелепи 3 та 4 повертаються назустріч одна одній відносно шарнірів кріплення до рукояті 2 і здійснюють захоплення та руйнування конструкції. Одночасно при включенні гідропульсатора 14 робоча рідина подається в пустотілі напівпоршневі порожнини поршнів 12 та 13 в пульсуючому режимі, які через штоки гідроциліндрів керування 5 та 6 передаються на щелепи 3 та 4 і на захоплену ними конструкцію. При цьому підвищується ефективність процесу руйнування захопленої конструкції, а відповідно, підвищується продуктивність робіт по реконструкції будівель та споруд. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Гідравлічні ножиці, що містять модуль орієнтації, рукоять з двома шарнірно прикріпленими щелепами, оснащеними гідроциліндрами керування, які відрізняються тим, що поршні гідроциліндрів керування виконані із двох, з'єднаних між собою гвинтовою пружиною пустотілих напівпоршнів, внутрішні порожнини яких сполучені з встановленим на рукояті гідропульсатором через додаткові канали в штоках гідроциліндрів. 1 UA 87102 U 2 UA 87102 U 3 UA 87102 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”,вул. Глазунова, 1, м. Київ – 42, 01601 4
