Фарбувальний апарат машини для флексографської печаті

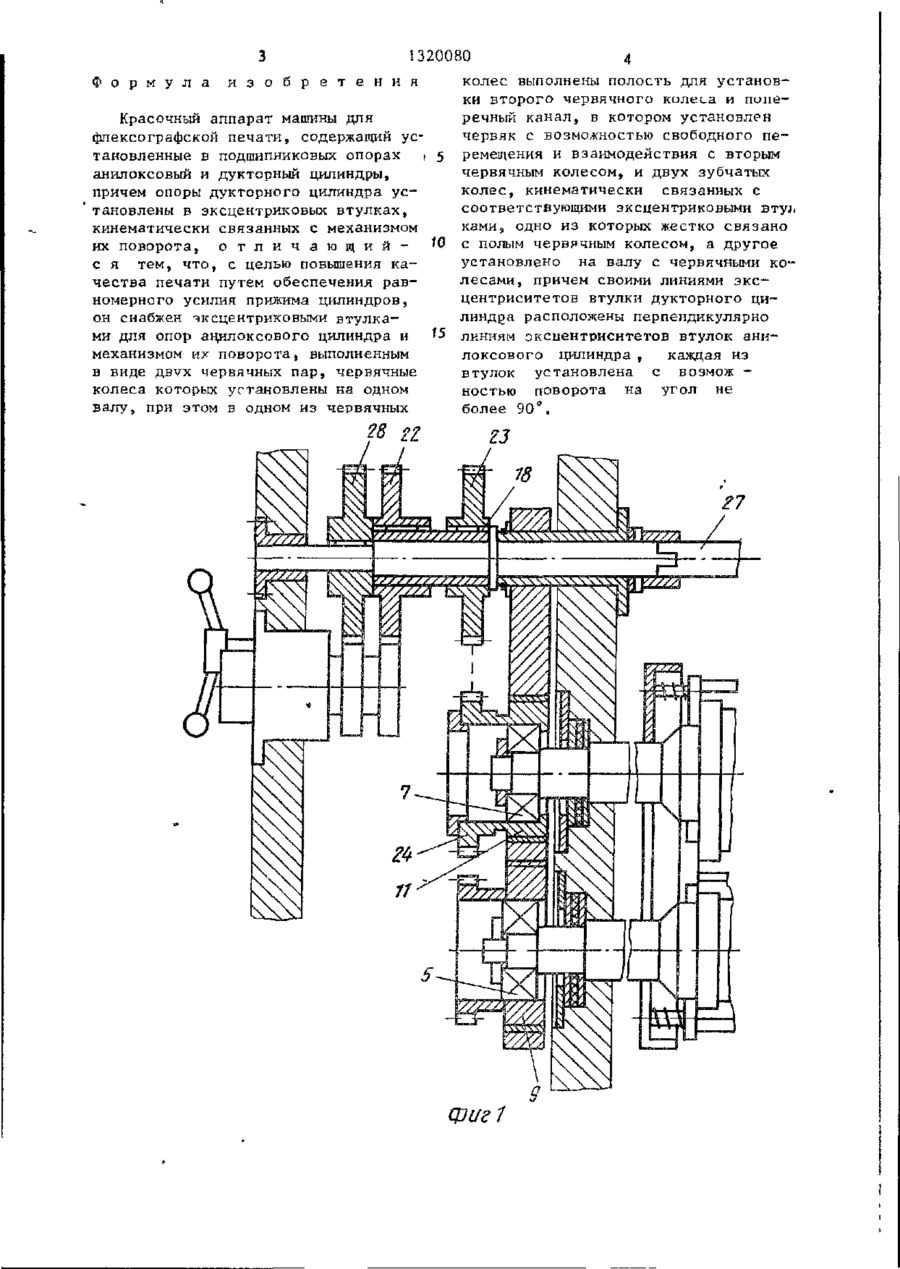

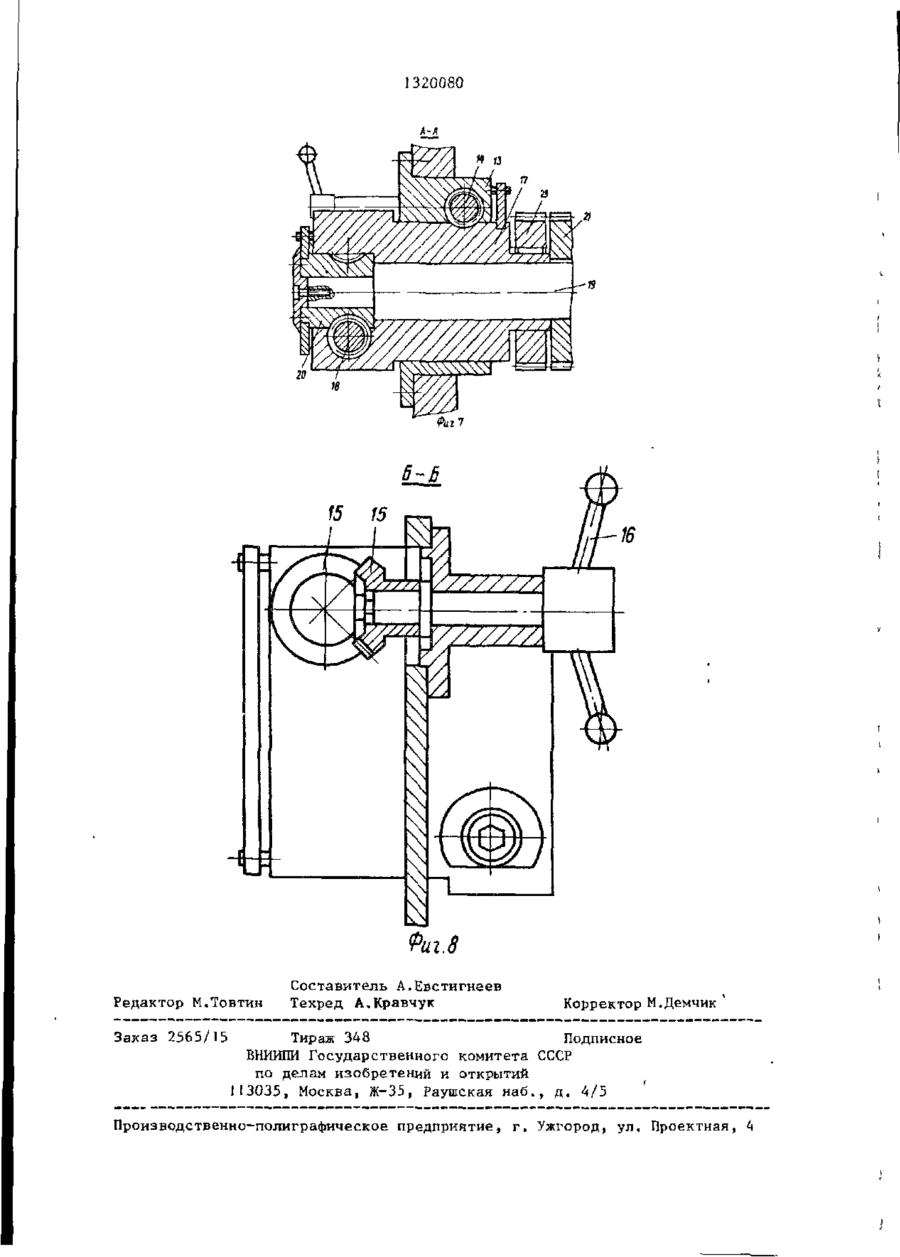

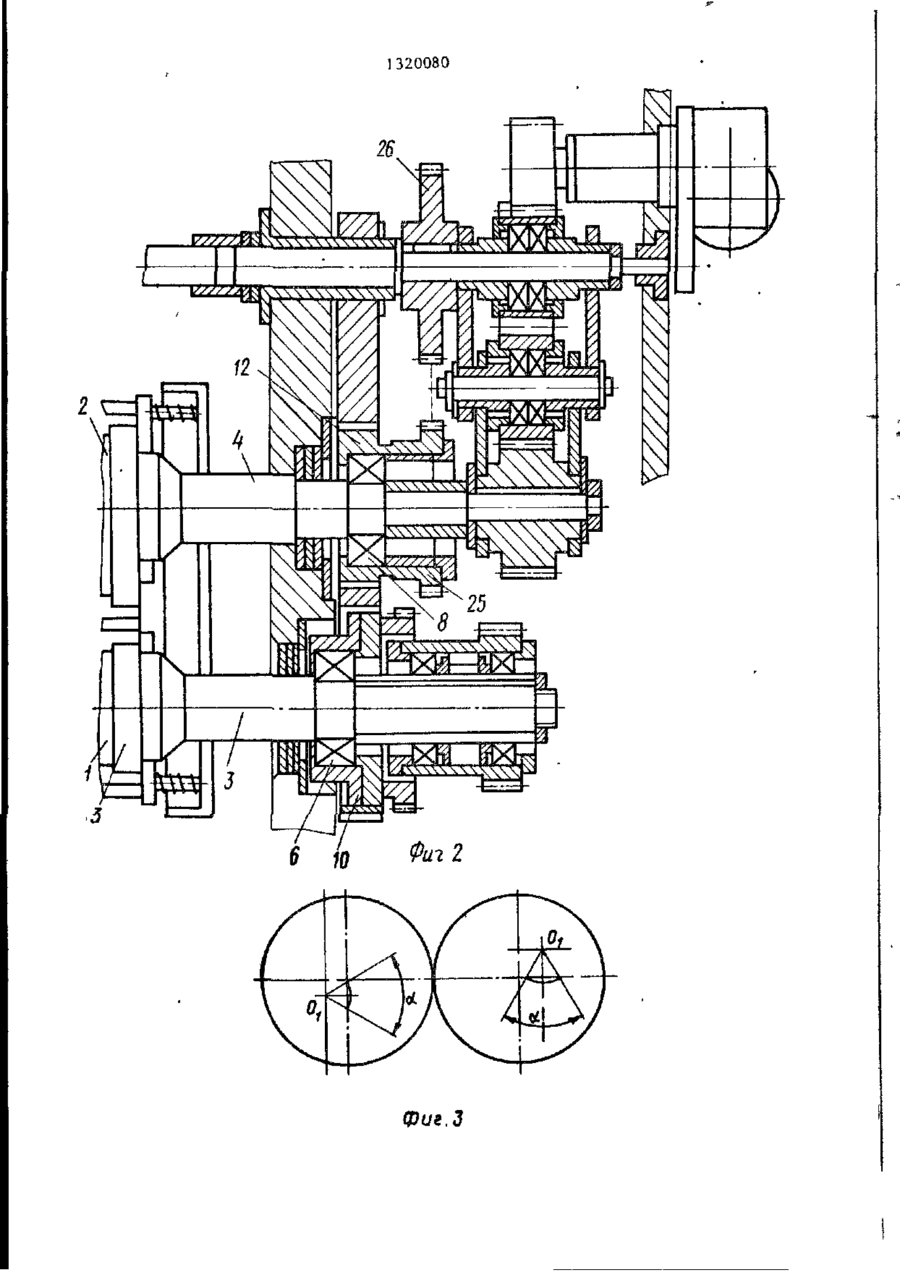

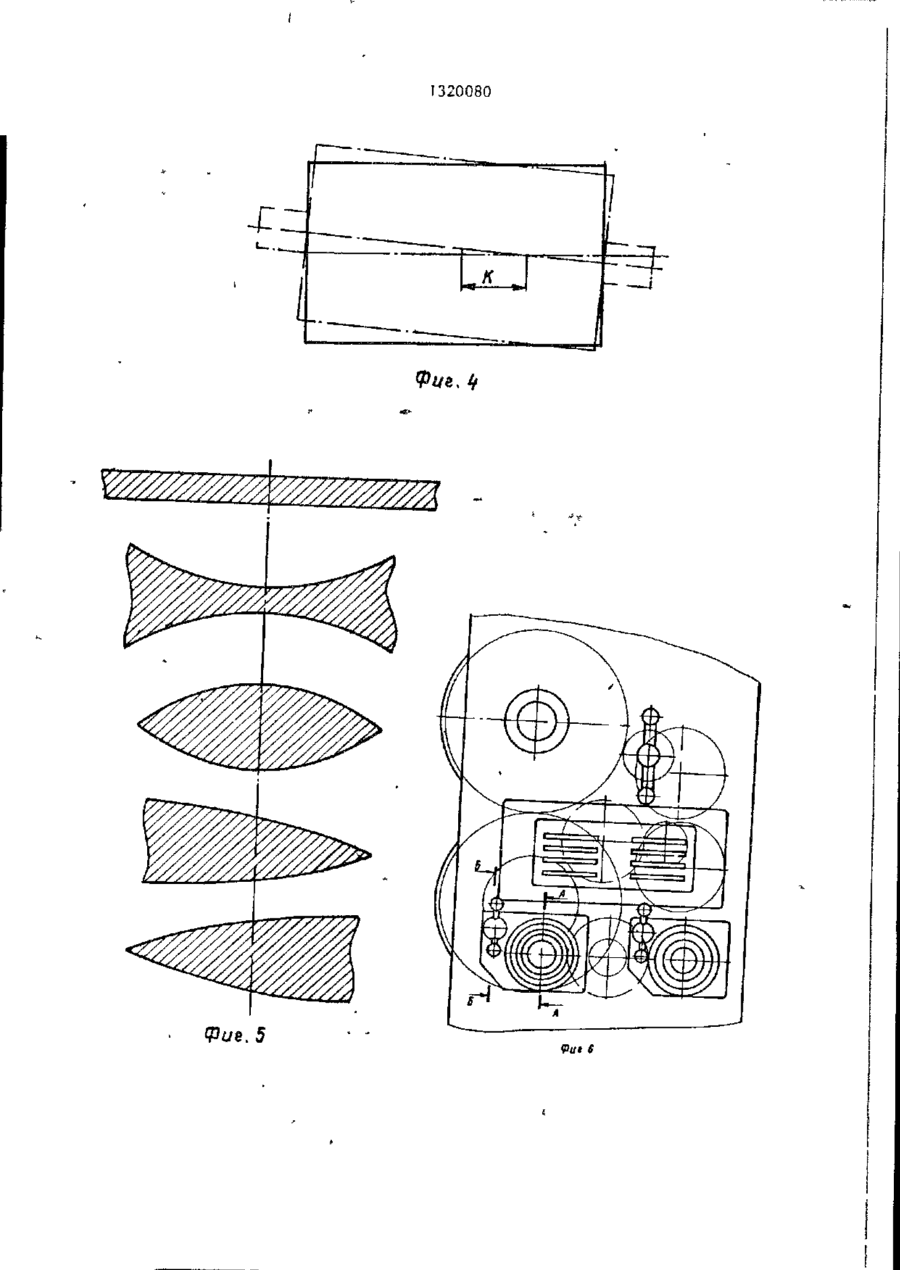

Изобретение относится к полиграфическому производству, в частности к печатным аппаратам машин для флексографской печати на рулонных полиэтиленовых материалах. Цель изобретения - повышение качества пе чати путем обеспечения равномерного усилия прижима цилиндров. Красочный аппарат содержит смонтированные в подшипниковых опорах параллельные валы, несущие анялоксовый и дукторный цилиндры. Опоры цилиндров' установлены в эксцентриковых втулках, кинематически связанных с механизмом их поворота. Линии эксцентриситетов втулок дукторного цилиндра расположены перпендикулярно линиям эксцентриситетов втулок анилоксового цилиндра. Каждая из втулок цилиндров установлена с возможностью поворота на угол не более 90 . Механизм поворота втулок выполнен в виде двух связанных между собой червячных пар и двух зубчатых колес, кинематически связанных с соответствующими эксцентриковыми втулками и с червячными парами. 8 ил. г W о 00 1 1320080 Изобретение относится к полиграфическому производству, в частности к печати аппаратом машин для флексографской печати на рулонных полиэтиленовых материалах. Такие машины предназначены для многокрасочной печати на полиэтиленовых пленках в виде полотна, рукава или полурукава на бумаге, целлофане и т.д. и могут применяться на предприятиях химической, пищевой и других отраслей промышленности. Цель изобретения - повышение качества печати путем обеспечения равномерного усилия прижима цилиндров. На фиг. 1 и 2 представлен красочный аппарат, общий вид, на фиг. 3 схема расположения эксцентриков цилиндров; на фиг. 4 - одно из взаимных положений цилиндров; на фиг. 5 возможные конфигурации красочного пятна, которое можно получить на анилоксовом цилиндре; на фиг. 6 устройство для поворота эксцентриковых втулок опор цилиндра, общий вид, на фиг. 7 - сечение А-А на фиг. 6; на фиг. 8 - сечение Б-Б на фиг. 6. Красочный аппарат машины для фпексографской печати содержит анилоксовый 1 и дукторный 2 цилиндры, установленные соответственно на валах 3 и 4, смонтированных в подшипниках 5, 6 и 7, 8, которые установлены в эксцентриковых втулках 9, 10 и 11, 12. Втулки 9 и 10, в которых размещены опоры анилоксового цилиндра, установлены так, что их линия эксцентриситета находится в горизонтальной плоскости, а втулки 11 и 12 повернуты относительно втулок 9 и 10 на 90 , т.е. их линия эксцентриситета перпендикулярна линии эксцентриситета втулок 9, 10 и находится в вертикальной плоскости. Кроме того, втулки 9, 10 и 11, 12 установлены с возможностью их поворота вокруг оси 0 на угол о не более 90 , что б обеспечивает перемещение опор анилоксового цилиндра в горизонтальной плоскости, а дукторного - в вертикальной. Поворот эк-сцентрикоаых втулок 9, 10 и 11, 12 осуществляется связанным с ними кинематически устройством поворота; индивидуальным для каждой пары втулок. Поскольку устройства поворота каждой пары втулок предлагаемого типа аналогичны, детально описывается только од но из них, а именно устройство, v связанное с поворотом эксцентрико- ' вых втулок 11 и 12, в которых размещены опоры дукторного 2 цилиндра. е Устройство поворота представляет собой червячную передачу, размещенную в корпусе 33. Червяк 14, связанный через коническую передачу 15 с рукояткой 16 поворота, взаимодейст10 вует с полым червячным колесом 17, в теле которого выполнен поперечный сквозной канал для свободно размещенного в нем червяка 18. В продольной полости червячного колеса 17 15 свободно установлен вал 19, один конец которого жестко соединен с червячным колесом 20, а другой - с зубчатым колесом 21. Зубчатое колесо 21 через зубчатые колеса 22 и 23 связано но с эксцентриковой втулкой 1\. Эксцентриковая втулка 12 через зубчатые колеса 25, 26, вал 27, зубчатое колесо 28 связана с зубчатым колесом 29, которое жестко связано 25 с червячным колесом 17. Устройство работает следующим образом. 1 При повороте рукоятки 16 движение передается через коническую переда30 чу 15 и червяк 14 червячному колесу 17, которое, поворачиваясь, влечет за собой червяк 18. Червяк 18 передает движение червячному колесу 20 и соответственно через вал 19 зубчатому колесу 21, которое через кине35 матическую связь поворачивает эксцентриковую втулку 11. Одновременно с этим червячное колесо 17 поворачивает связанное с ним зубчатое колеQ со 29, которое через кинематическую 4 связь сообщает движение эксцентриковой втулке 12. Если необходимо переместить только одну опору вала поворачивают чер45 вяк 18, который, поворачиваясь в канале через червячное колесо 20, вал 19 передает движение зубчатому колесу 21. При этом полое червячное колесо 17 и соответственно зубчатое 50 колесо 29 остаются неподвижными. Таким образом поворачивается только эксцентриковая втулка \1, перемещая одну опору цилиндра при неподвижной другой. Такое устройство 55 позволяет регулировать форму пятна контакта межц^ цилиндрами,что даетвозможность получить равномерный слой краски на анилоксовом цилиндре,а следовательно,повысить качество печати. 1320080 Ф о р м у л а и з о б р е т е н и я Красочный аппарат машины для флексографской печати, содержащий установленные в подшипниковых опорах анилоксовьш и дукторный цилиндры, причем опоры дукторного цилиндра установлены в эксцентриковых втулках, кинематически связанных с механизмом их поворота, о т л и ч а ю щ и й с я тем, что, с целью повышения качества печати путем обеспечения равномерного усилия прижима цилиндров, он снабжен -эксцентриковыми втулками для опор ацилоксового цилиндра и механизмом их поворота, выполненным в виде двух червячных пар, червячные колеса которых установлены на одном валу, при этом в одном из червячных колес выполнены полость для установки второго червячного колеса и поперечный канал» в котором установлен червяк с возможностью свободного перемещения и взаимодействия с вторым червячным колесом, и двух зубчатых колес, кинематически связанных с соответствующими эксцентриковыми BTyj KaMHj, одно из которых жестко связано с полым червячным колесом, а другое установлено на валу с червячными колесами, причем своими линиями эксцентриситетов втулки дукторного цилиндра расположены перпендикулярно линиям эксцентриситетов втулок анилоксового цилиндра , каждая из втулок установлена с возмож ностью поворота на угол не более 90°. — Фі/ef 1320080 6 10 Фаг I фиг.З і 320080 Фие. 5
