Піч термічна з викотним подом

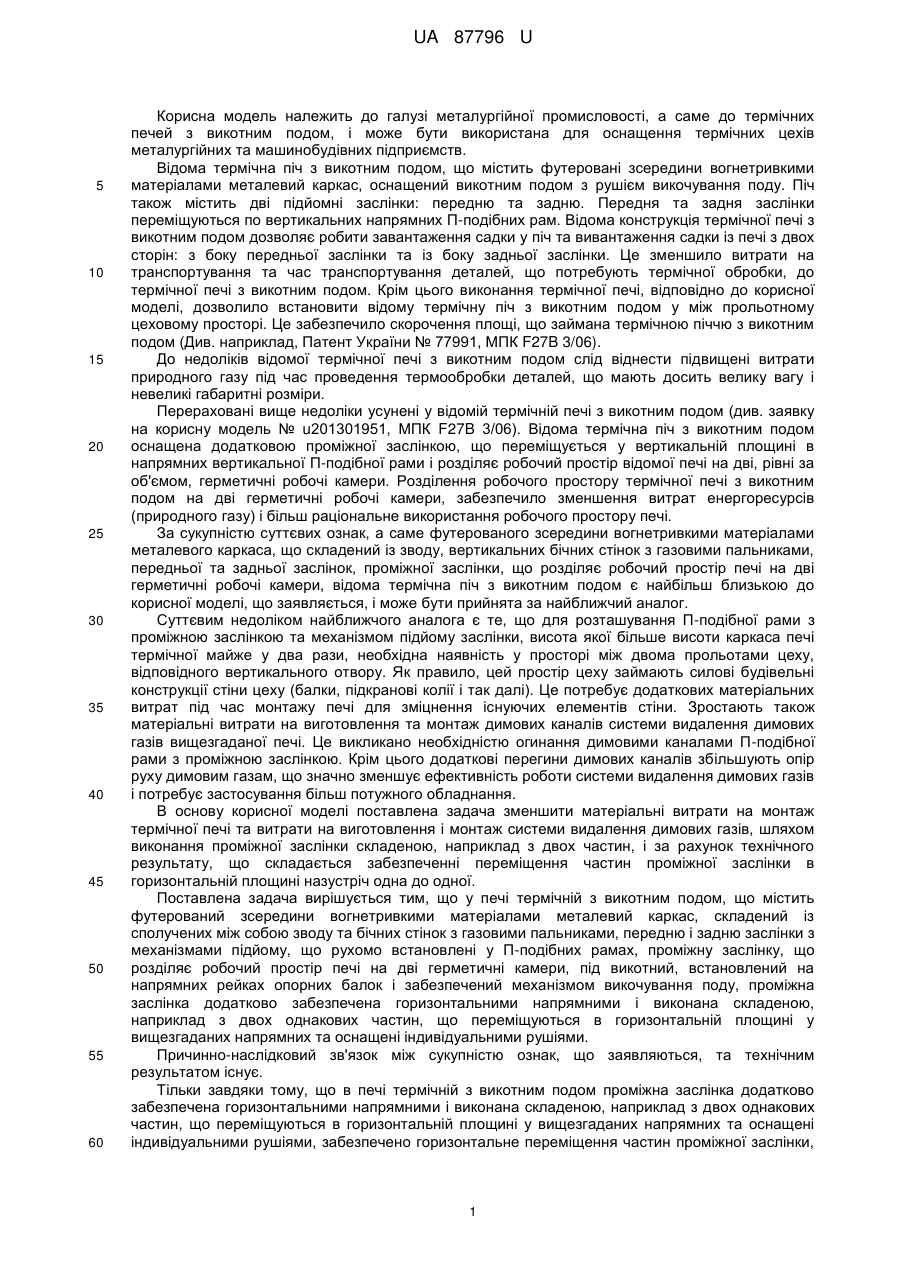

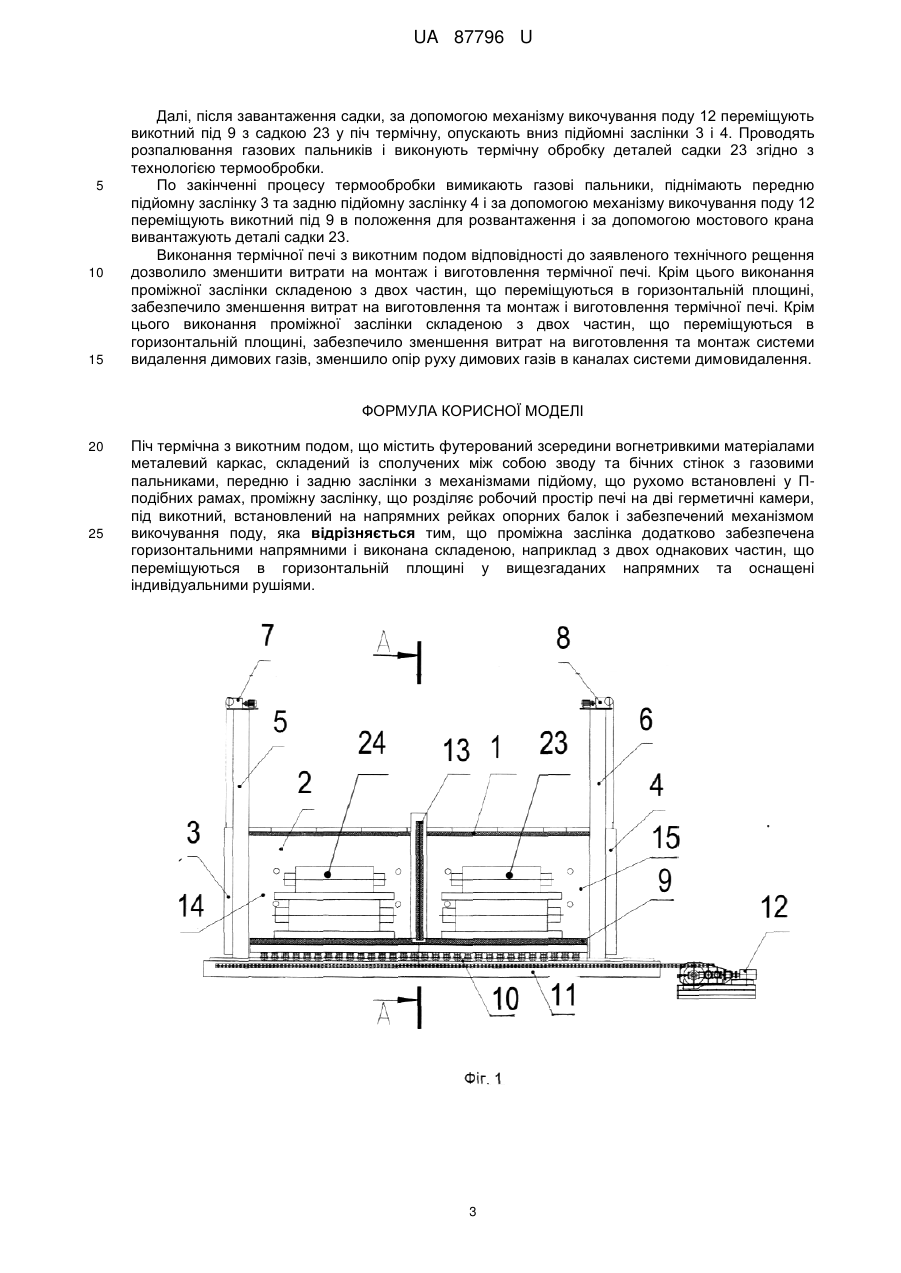

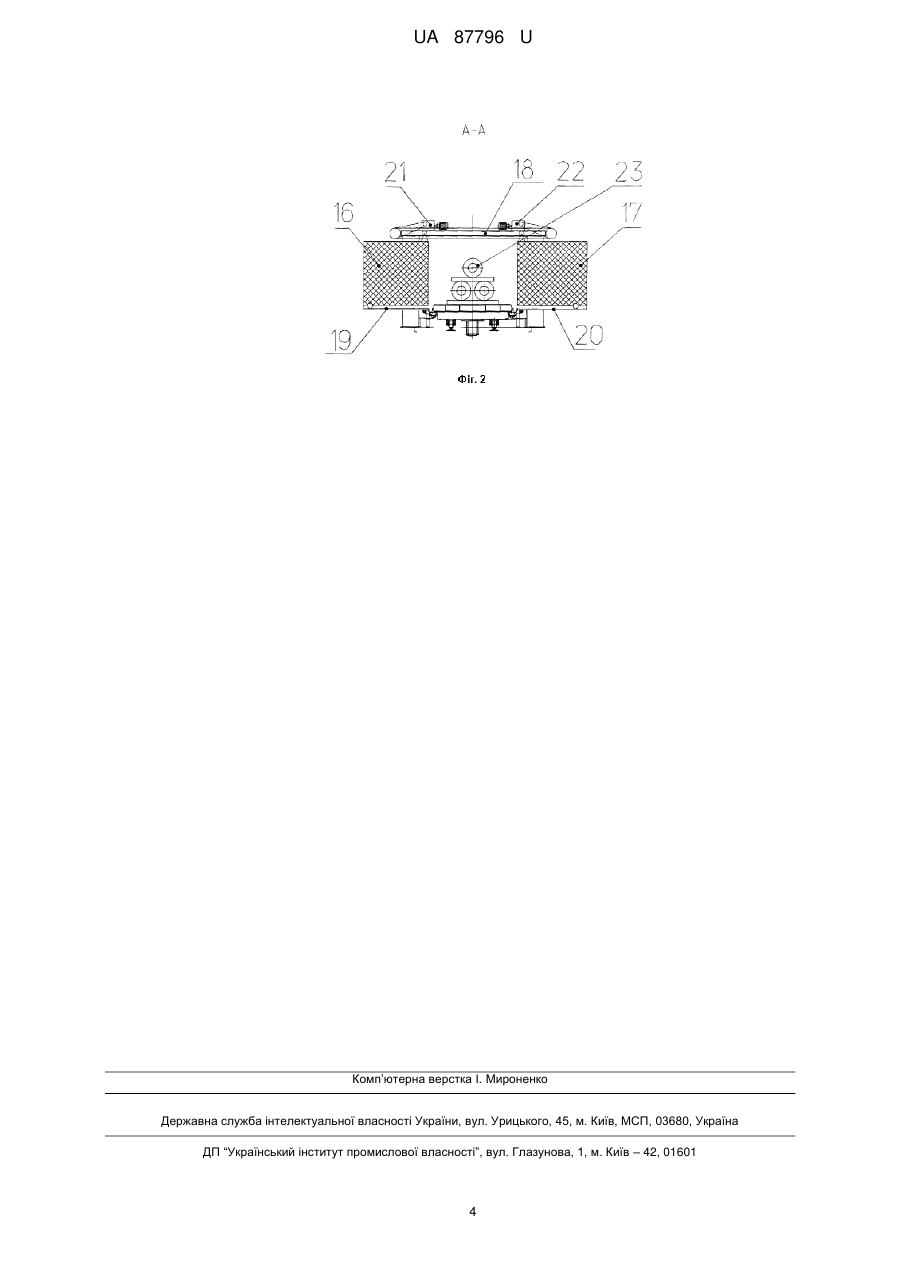

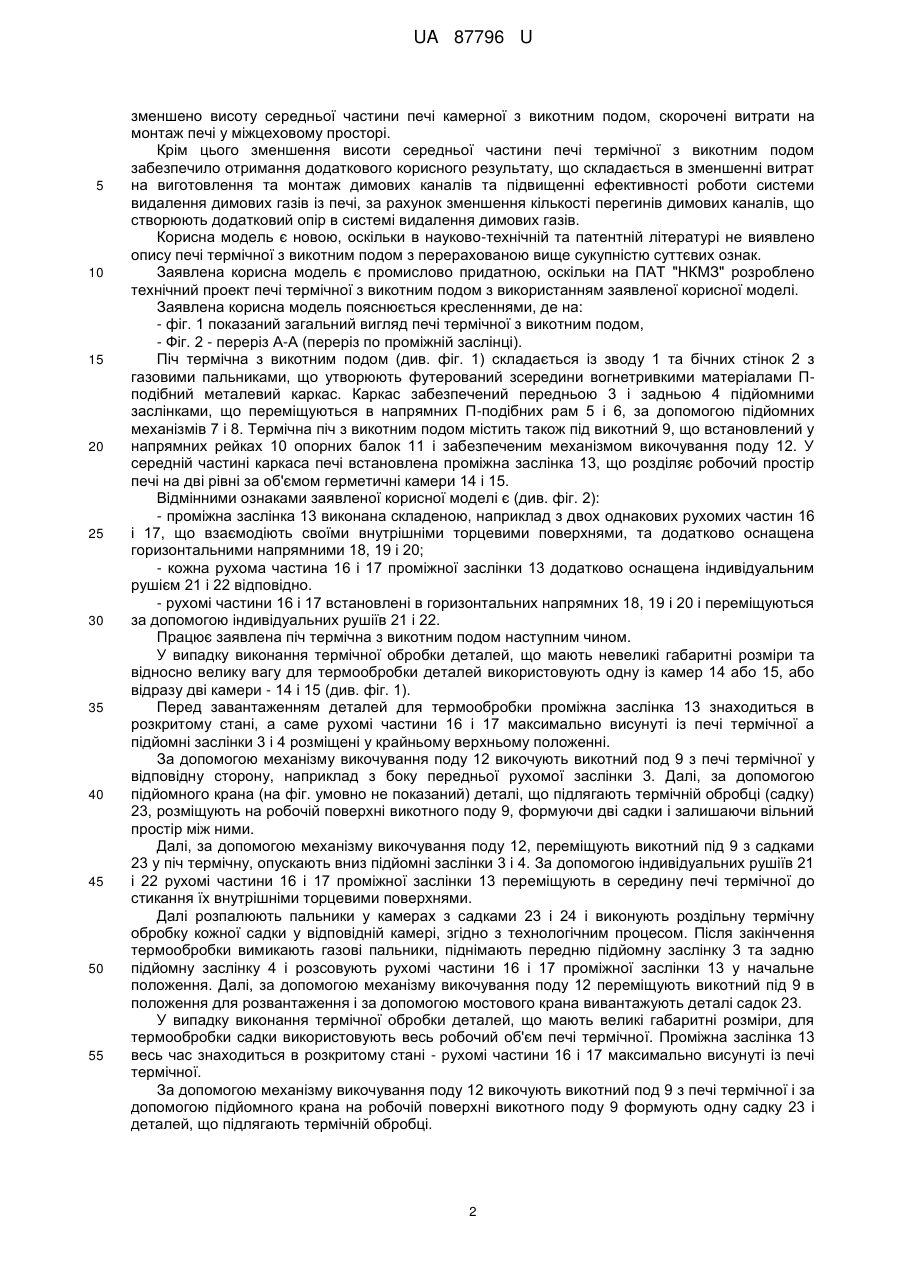

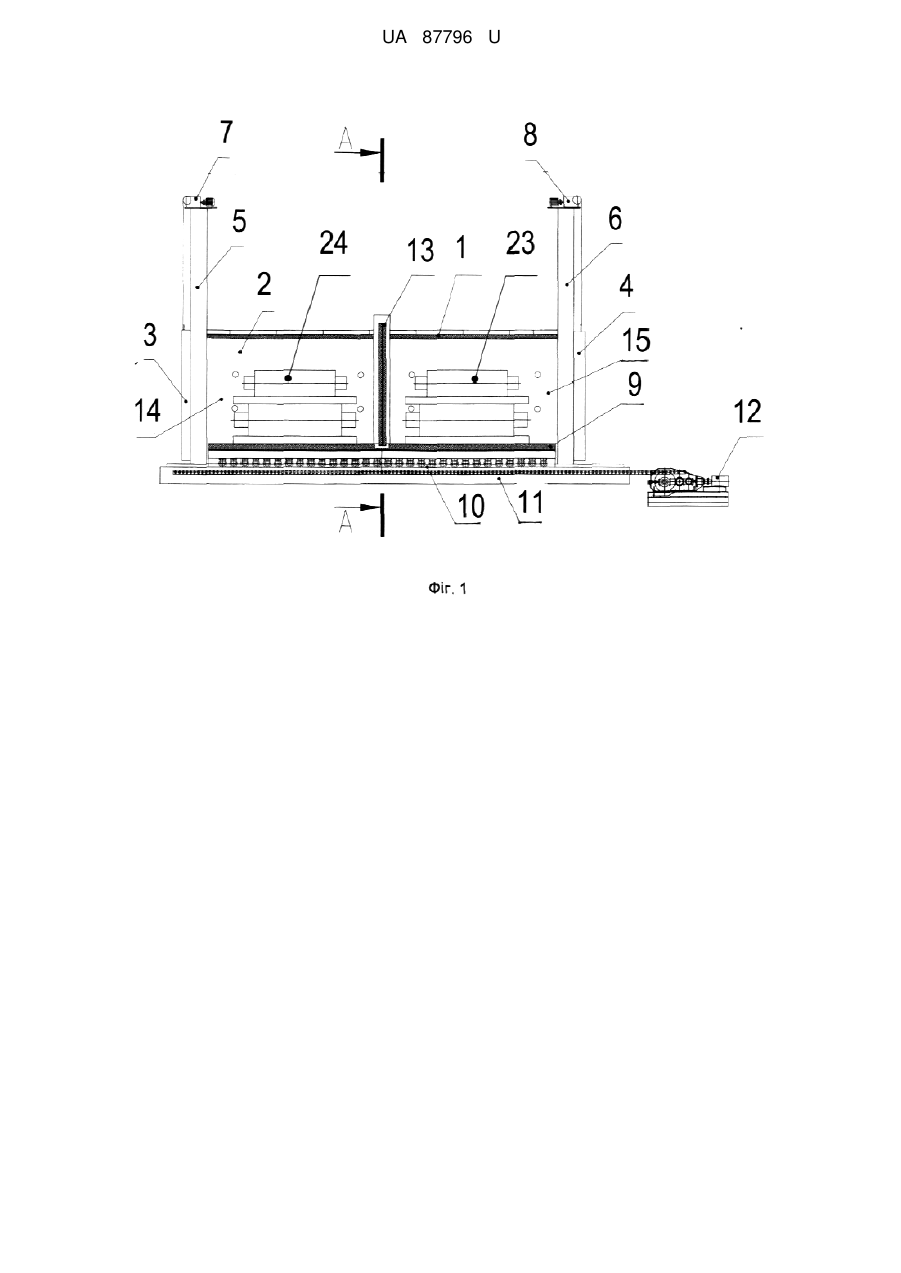

Реферат: Піч термічна з викотним подом містить футерований зсередини вогнетривкими матеріалами металевий каркас, складений із сполучених між собою зводу та бічних стінок з газовими пальниками, передню і задню заслінки з механізмами підйому, що рухомо встановлені у Пподібних рамах, проміжну заслінку, що розділяє робочий простір печі на дві герметичні камери, під викотний, встановлений на напрямних рейках опорних балок і забезпечений механізмом викочування поду. Проміжна заслінка додатково забезпечена горизонтальними напрямними і виконана складеною, наприклад з двох однакових частин, що переміщуються в горизонтальній площині у вищезгаданих напрямних та оснащені індивідуальними рушіями. UA 87796 U (12) UA 87796 U UA 87796 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металургійної промисловості, а саме до термічних печей з викотним подом, і може бути використана для оснащення термічних цехів металургійних та машинобудівних підприємств. Відома термічна піч з викотним подом, що містить футеровані зсередини вогнетривкими матеріалами металевий каркас, оснащений викотним подом з рушієм викочування поду. Піч також містить дві підйомні заслінки: передню та задню. Передня та задня заслінки переміщуються по вертикальних напрямних П-подібних рам. Відома конструкція термічної печі з викотним подом дозволяє робити завантаження садки у піч та вивантаження садки із печі з двох сторін: з боку передньої заслінки та із боку задньої заслінки. Це зменшило витрати на транспортування та час транспортування деталей, що потребують термічної обробки, до термічної печі з викотним подом. Крім цього виконання термічної печі, відповідно до корисної моделі, дозволило встановити відому термічну піч з викотним подом у між прольотному цеховому просторі. Це забезпечило скорочення площі, що займана термічною піччю з викотним подом (Див. наприклад, Патент України № 77991, МПК F27B 3/06). До недоліків відомої термічної печі з викотним подом слід віднести підвищені витрати природного газу під час проведення термообробки деталей, що мають досить велику вагу і невеликі габаритні розміри. Перераховані вище недоліки усунені у відомій термічній печі з викотним подом (див. заявку на корисну модель № u201301951, МПК F27B 3/06). Відома термічна піч з викотним подом оснащена додатковою проміжної заслінкою, що переміщується у вертикальній площині в напрямних вертикальної П-подібної рами і розділяє робочий простір відомої печі на дві, рівні за об'ємом, герметичні робочі камери. Розділення робочого простору термічної печі з викотним подом на дві герметичні робочі камери, забезпечило зменшення витрат енергоресурсів (природного газу) і більш раціональне використання робочого простору печі. За сукупністю суттєвих ознак, а саме футерованого зсередини вогнетривкими матеріалами металевого каркаса, що складений із зводу, вертикальних бічних стінок з газовими пальниками, передньої та задньої заслінок, проміжної заслінки, що розділяє робочий простір печі на дві герметичні робочі камери, відома термічна піч з викотним подом є найбільш близькою до корисної моделі, що заявляється, і може бути прийнята за найближчий аналог. Суттєвим недоліком найближчого аналога є те, що для розташування П-подібної рами з проміжною заслінкою та механізмом підйому заслінки, висота якої більше висоти каркаса печі термічної майже у два рази, необхідна наявність у просторі між двома прольотами цеху, відповідного вертикального отвору. Як правило, цей простір цеху займають силові будівельні конструкції стіни цеху (балки, підкранові колії і так далі). Це потребує додаткових матеріальних витрат під час монтажу печі для зміцнення існуючих елементів стіни. Зростають також матеріальні витрати на виготовлення та монтаж димових каналів системи видалення димових газів вищезгаданої печі. Це викликано необхідністю огинання димовими каналами П-подібної рами з проміжною заслінкою. Крім цього додаткові перегини димових каналів збільшують опір руху димовим газам, що значно зменшує ефективність роботи системи видалення димових газів і потребує застосування більш потужного обладнання. В основу корисної моделі поставлена задача зменшити матеріальні витрати на монтаж термічної печі та витрати на виготовлення і монтаж системи видалення димових газів, шляхом виконання проміжної заслінки складеною, наприклад з двох частин, і за рахунок технічного результату, що складається забезпеченні переміщення частин проміжної заслінки в горизонтальній площині назустріч одна до одної. Поставлена задача вирішується тим, що у печі термічній з викотним подом, що містить футерований зсередини вогнетривкими матеріалами металевий каркас, складений із сполучених між собою зводу та бічних стінок з газовими пальниками, передню і задню заслінки з механізмами підйому, що рухомо встановлені у П-подібних рамах, проміжну заслінку, що розділяє робочий простір печі на дві герметичні камери, під викотний, встановлений на напрямних рейках опорних балок і забезпечений механізмом викочування поду, проміжна заслінка додатково забезпечена горизонтальними напрямними і виконана складеною, наприклад з двох однакових частин, що переміщуються в горизонтальній площині у вищезгаданих напрямних та оснащені індивідуальними рушіями. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує. Тільки завдяки тому, що в печі термічній з викотним подом проміжна заслінка додатково забезпечена горизонтальними напрямними і виконана складеною, наприклад з двох однакових частин, що переміщуються в горизонтальній площині у вищезгаданих напрямних та оснащені індивідуальними рушіями, забезпечено горизонтальне переміщення частин проміжної заслінки, 1 UA 87796 U 5 10 15 20 25 30 35 40 45 50 55 зменшено висоту середньої частини печі камерної з викотним подом, скорочені витрати на монтаж печі у міжцеховому просторі. Крім цього зменшення висоти середньої частини печі термічної з викотним подом забезпечило отримання додаткового корисного результату, що складається в зменшенні витрат на виготовлення та монтаж димових каналів та підвищенні ефективності роботи системи видалення димових газів із печі, за рахунок зменшення кількості перегинів димових каналів, що створюють додатковий опір в системі видалення димових газів. Корисна модель є новою, оскільки в науково-технічній та патентній літературі не виявлено опису печі термічної з викотним подом з перерахованою вище сукупністю суттєвих ознак. Заявлена корисна модель є промислово придатною, оскільки на ПАТ "НКМЗ" розроблено технічний проект печі термічної з викотним подом з використанням заявленої корисної моделі. Заявлена корисна модель пояснюється кресленнями, де на: - фіг. 1 показаний загальний вигляд печі термічної з викотним подом, - Фіг. 2 - переріз А-А (переріз по проміжній заслінці). Піч термічна з викотним подом (див. фіг. 1) складається із зводу 1 та бічних стінок 2 з газовими пальниками, що утворюють футерований зсередини вогнетривкими матеріалами Пподібний металевий каркас. Каркас забезпечений передньою 3 і задньою 4 підйомними заслінками, що переміщуються в напрямних П-подібних рам 5 і 6, за допомогою підйомних механізмів 7 і 8. Термічна піч з викотним подом містить також під викотний 9, що встановлений у напрямних рейках 10 опорних балок 11 і забезпеченим механізмом викочування поду 12. У середній частині каркаса печі встановлена проміжна заслінка 13, що розділяє робочий простір печі на дві рівні за об'ємом герметичні камери 14 і 15. Відмінними ознаками заявленої корисної моделі є (див. фіг. 2): - проміжна заслінка 13 виконана складеною, наприклад з двох однакових рухомих частин 16 і 17, що взаємодіють своїми внутрішніми торцевими поверхнями, та додатково оснащена горизонтальними напрямними 18, 19 і 20; - кожна рухома частина 16 і 17 проміжної заслінки 13 додатково оснащена індивідуальним рушієм 21 і 22 відповідно. - рухомі частини 16 і 17 встановлені в горизонтальних напрямних 18, 19 і 20 і переміщуються за допомогою індивідуальних рушіїв 21 і 22. Працює заявлена піч термічна з викотним подом наступним чином. У випадку виконання термічної обробки деталей, що мають невеликі габаритні розміри та відносно велику вагу для термообробки деталей використовують одну із камер 14 або 15, або відразу дві камери - 14 і 15 (див. фіг. 1). Перед завантаженням деталей для термообробки проміжна заслінка 13 знаходиться в розкритому стані, а саме рухомі частини 16 і 17 максимально висунуті із печі термічної а підйомні заслінки 3 і 4 розміщені у крайньому верхньому положенні. За допомогою механізму викочування поду 12 викочують викотний под 9 з печі термічної у відповідну сторону, наприклад з боку передньої рухомої заслінки 3. Далі, за допомогою підйомного крана (на фіг. умовно не показаний) деталі, що підлягають термічній обробці (садку) 23, розміщують на робочій поверхні викотного поду 9, формуючи дві садки і залишаючи вільний простір між ними. Далі, за допомогою механізму викочування поду 12, переміщують викотний під 9 з садками 23 у піч термічну, опускають вниз підйомні заслінки 3 і 4. За допомогою індивідуальних рушіїв 21 і 22 рухомі частини 16 і 17 проміжної заслінки 13 переміщують в середину печі термічної до стикання їх внутрішніми торцевими поверхнями. Далі розпалюють пальники у камерах з садками 23 і 24 і виконують роздільну термічну обробку кожної садки у відповідній камері, згідно з технологічним процесом. Після закінчення термообробки вимикають газові пальники, піднімають передню підйомну заслінку 3 та задню підйомну заслінку 4 і розсовують рухомі частини 16 і 17 проміжної заслінки 13 у начальне положення. Далі, за допомогою механізму викочування поду 12 переміщують викотний під 9 в положення для розвантаження і за допомогою мостового крана вивантажують деталі садок 23. У випадку виконання термічної обробки деталей, що мають великі габаритні розміри, для термообробки садки використовують весь робочий об'єм печі термічної. Проміжна заслінка 13 весь час знаходиться в розкритому стані - рухомі частини 16 і 17 максимально висунуті із печі термічної. За допомогою механізму викочування поду 12 викочують викотний под 9 з печі термічної і за допомогою підйомного крана на робочій поверхні викотного поду 9 формують одну садку 23 і деталей, що підлягають термічній обробці. 2 UA 87796 U 5 10 15 Далі, після завантаження садки, за допомогою механізму викочування поду 12 переміщують викотний під 9 з садкою 23 у піч термічну, опускають вниз підйомні заслінки 3 і 4. Проводять розпалювання газових пальників і виконують термічну обробку деталей садки 23 згідно з технологією термообробки. По закінченні процесу термообробки вимикають газові пальники, піднімають передню підйомну заслінку 3 та задню підйомну заслінку 4 і за допомогою механізму викочування поду 12 переміщують викотний під 9 в положення для розвантаження і за допомогою мостового крана вивантажують деталі садки 23. Виконання термічної печі з викотним подом відповідності до заявленого технічного рещення дозволило зменшити витрати на монтаж і виготовлення термічної печі. Крім цього виконання проміжної заслінки складеною з двох частин, що переміщуються в горизонтальній площині, забезпечило зменшення витрат на виготовлення та монтаж і виготовлення термічної печі. Крім цього виконання проміжної заслінки складеною з двох частин, що переміщуються в горизонтальній площині, забезпечило зменшення витрат на виготовлення та монтаж системи видалення димових газів, зменшило опір руху димових газів в каналах системи димовидалення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Піч термічна з викотним подом, що містить футерований зсередини вогнетривкими матеріалами металевий каркас, складений із сполучених між собою зводу та бічних стінок з газовими пальниками, передню і задню заслінки з механізмами підйому, що рухомо встановлені у Пподібних рамах, проміжну заслінку, що розділяє робочий простір печі на дві герметичні камери, під викотний, встановлений на напрямних рейках опорних балок і забезпечений механізмом викочування поду, яка відрізняється тим, що проміжна заслінка додатково забезпечена горизонтальними напрямними і виконана складеною, наприклад з двох однакових частин, що переміщуються в горизонтальній площині у вищезгаданих напрямних та оснащені індивідуальними рушіями. 3 UA 87796 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
