Формула / Реферат

Апарат для зшивання відрізків травного каналу, що містить корпус з розташованими на ньому головкою, картриджем, циркулярним ножем, системою контролю відстані між поверхнями стискування відрізків травного каналу, рукояткою та гвинтом, який відрізняється тим, що додатково містить механізм зшивання з голкою та хірургічною ниткою, механізм стібкоутворення, механізм зворотного руху голки, механізм покрокового руху голки по окружності, електричний привід зшиваючого пристрою, електронний блок контролю зшивання відрізків травного каналу, автономну систему живлення електронного блока.

Текст

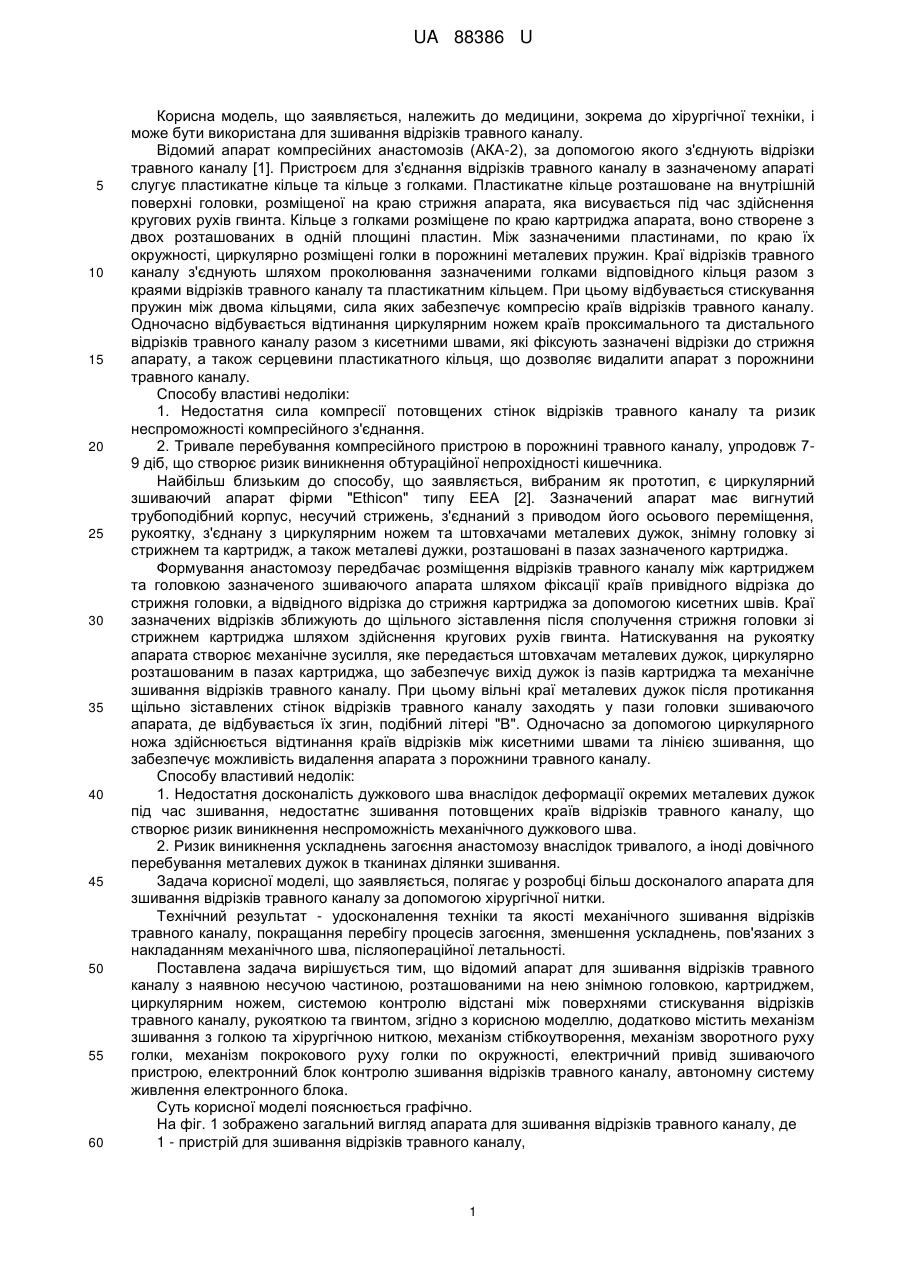

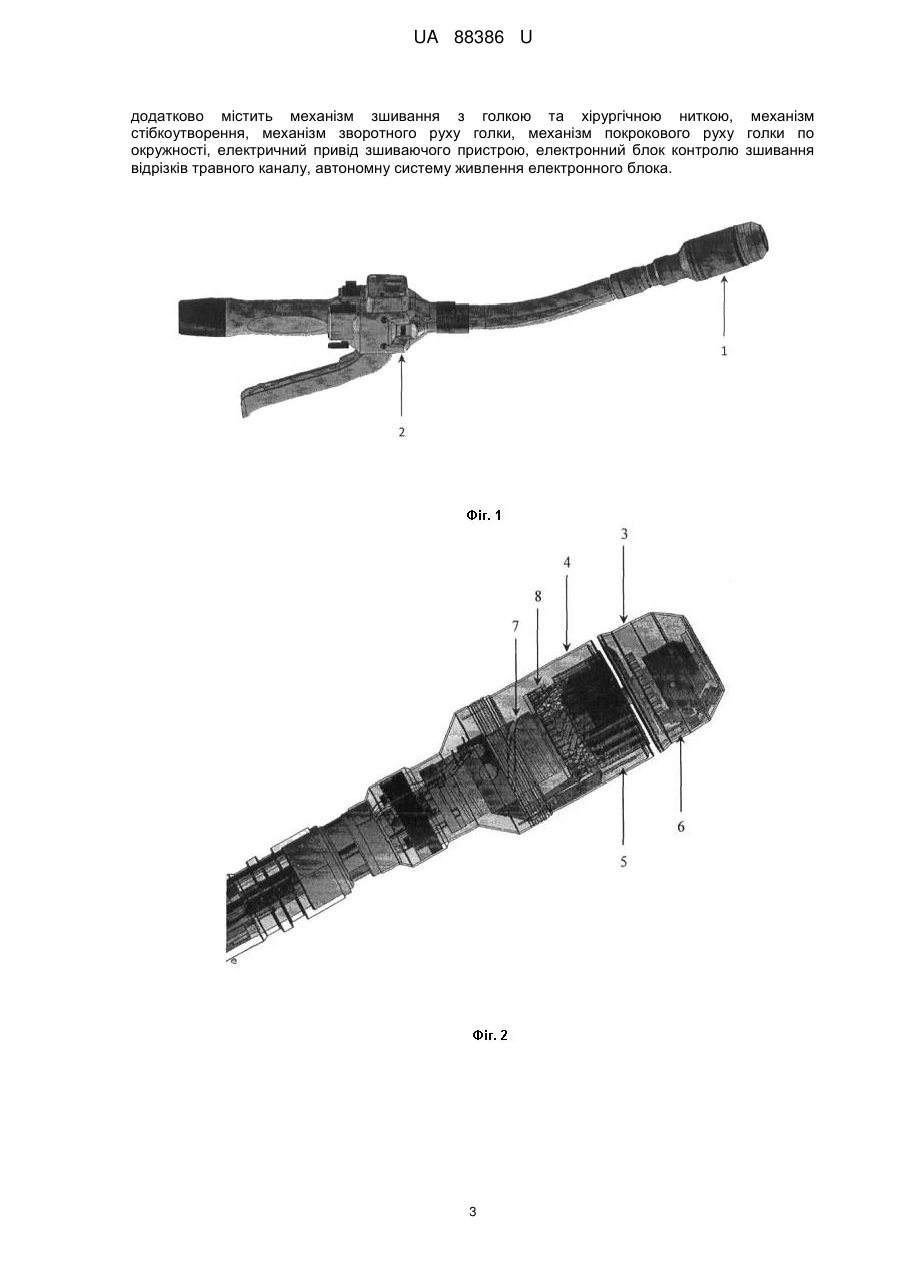

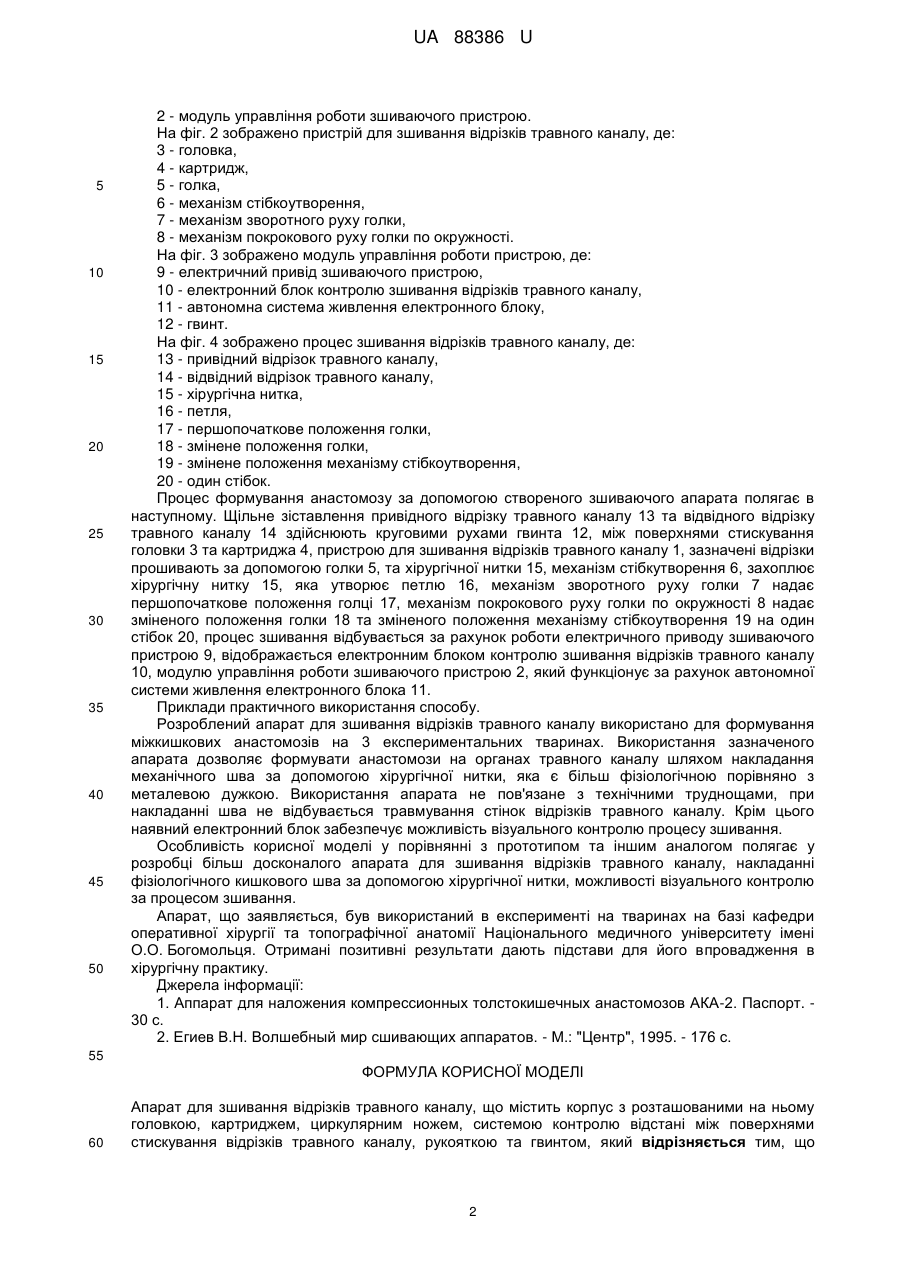

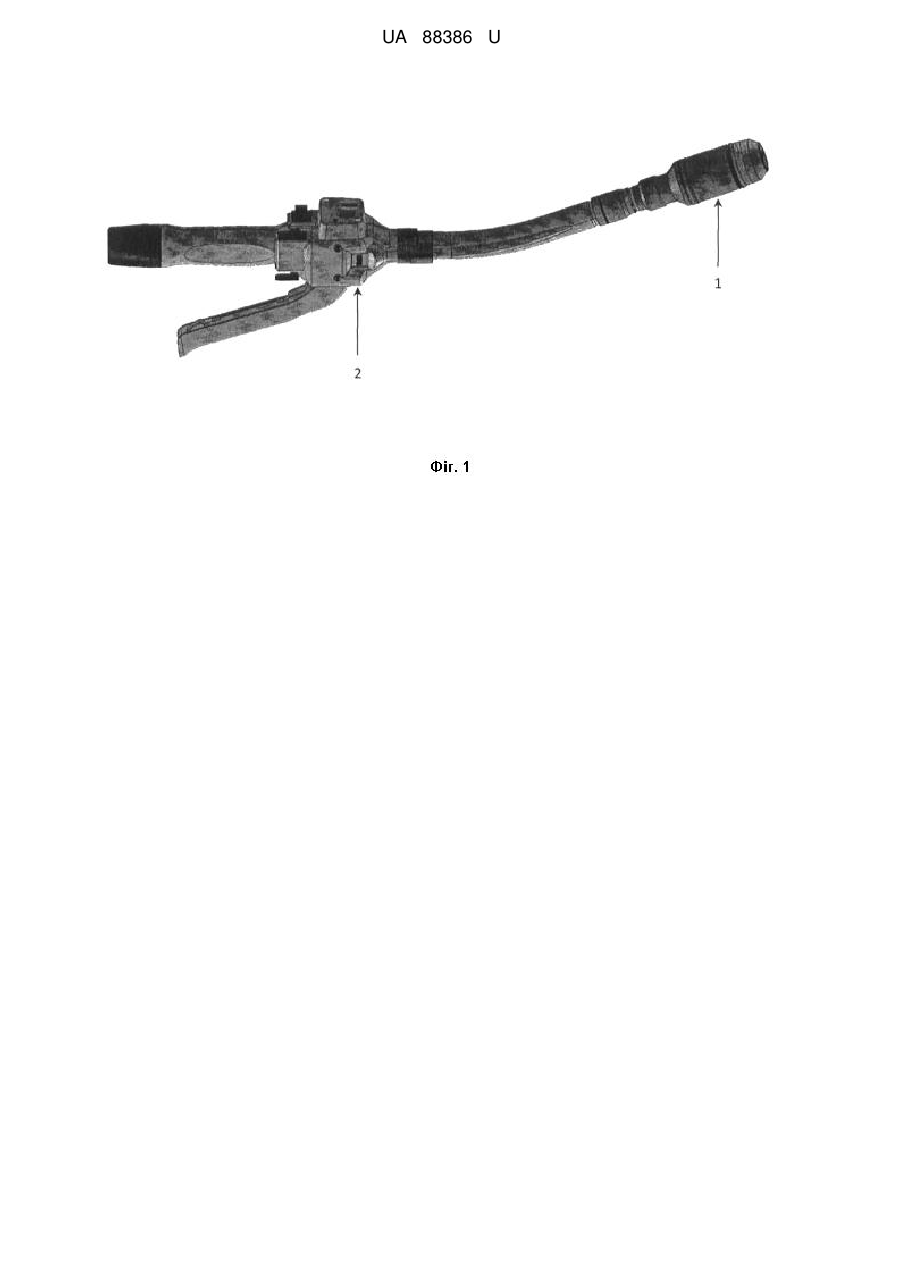

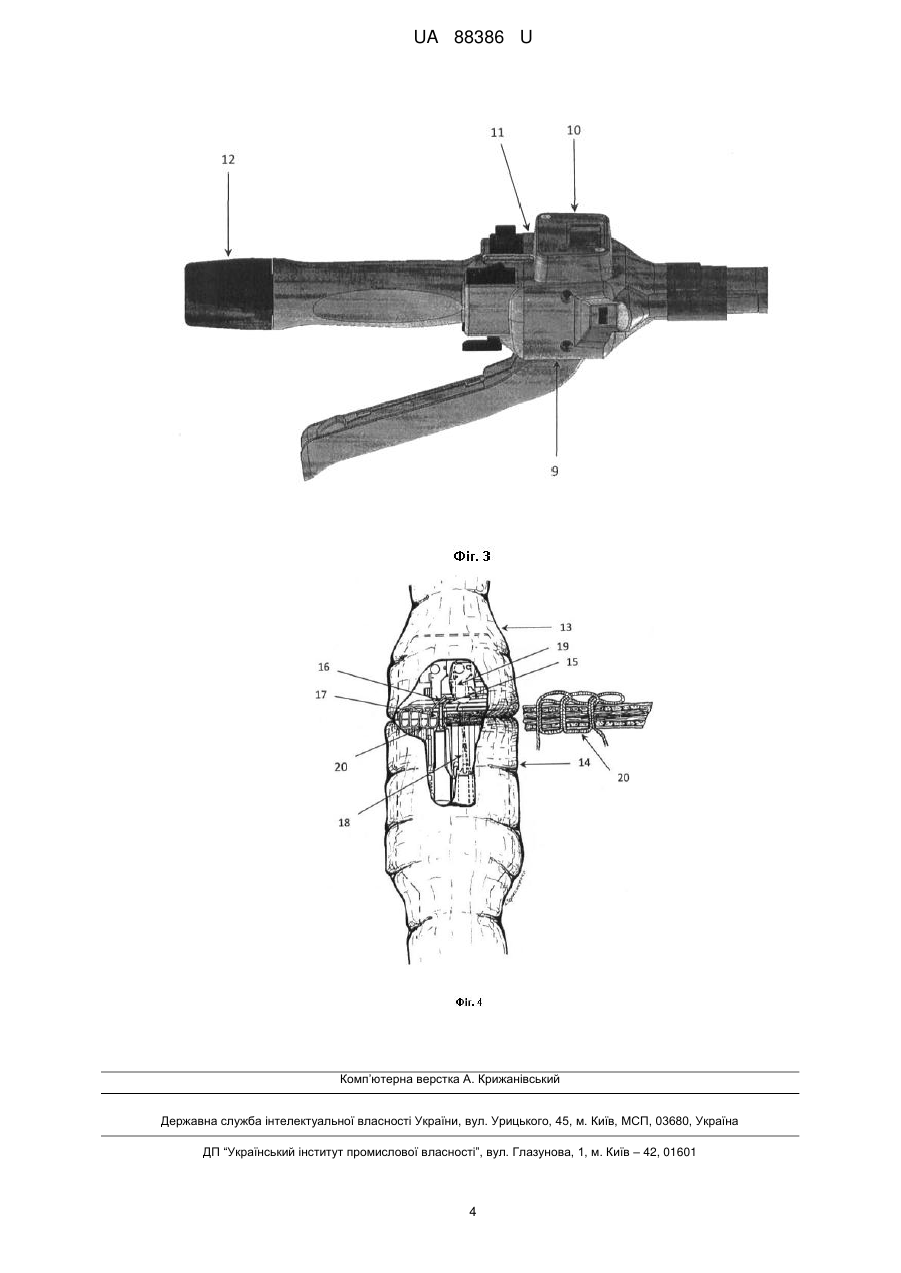

Реферат: Апарат для зшивання відрізків травного каналу містить корпус з розташованими на ньому головкою, картриджем, циркулярним ножем, системою контролю відстані між поверхнями стискування відрізків травного каналу, рукояткою та гвинтом. Крім цього додатково містить механізм зшивання з голкою та хірургічною ниткою, механізм стібкоутворення, механізм зворотного руху голки, механізм покрокового руху голки по окружності, електричний привід зшиваючого пристрою, електронний блок контролю зшивання відрізків травного каналу, автономну систему живлення електронного блока. UA 88386 U (12) UA 88386 U UA 88386 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до медицини, зокрема до хірургічної техніки, і може бути використана для зшивання відрізків травного каналу. Відомий апарат компресійних анастомозів (АКА-2), за допомогою якого з'єднують відрізки травного каналу [1]. Пристроєм для з'єднання відрізків травного каналу в зазначеному апараті слугує пластикатне кільце та кільце з голками. Пластикатне кільце розташоване на внутрішній поверхні головки, розміщеної на краю стрижня апарата, яка висувається під час здійснення кругових рухів гвинта. Кільце з голками розміщене по краю картриджа апарата, воно створене з двох розташованих в одній площині пластин. Між зазначеними пластинами, по краю їх окружності, циркулярно розміщені голки в порожнині металевих пружин. Краї відрізків травного каналу з'єднують шляхом проколювання зазначеними голками відповідного кільця разом з краями відрізків травного каналу та пластикатним кільцем. При цьому відбувається стискування пружин між двома кільцями, сила яких забезпечує компресію країв відрізків травного каналу. Одночасно відбувається відтинання циркулярним ножем країв проксимального та дистального відрізків травного каналу разом з кисетними швами, які фіксують зазначені відрізки до стрижня апарату, а також серцевини пластикатного кільця, що дозволяє видалити апарат з порожнини травного каналу. Способу властиві недоліки: 1. Недостатня сила компресії потовщених стінок відрізків травного каналу та ризик неспроможності компресійного з'єднання. 2. Тривале перебування компресійного пристрою в порожнині травного каналу, упродовж 79 діб, що створює ризик виникнення обтураційної непрохідності кишечника. Найбільш близьким до способу, що заявляється, вибраним як прототип, є циркулярний зшиваючий апарат фірми "Ethicon" типу ЕЕА [2]. Зазначений апарат має вигнутий трубоподібний корпус, несучий стрижень, з'єднаний з приводом його осьового переміщення, рукоятку, з'єднану з циркулярним ножем та штовхачами металевих дужок, знімну головку зі стрижнем та картридж, а також металеві дужки, розташовані в пазах зазначеного картриджа. Формування анастомозу передбачає розміщення відрізків травного каналу між картриджем та головкою зазначеного зшиваючого апарата шляхом фіксації країв привідного відрізка до стрижня головки, а відвідного відрізка до стрижня картриджа за допомогою кисетних швів. Краї зазначених відрізків зближують до щільного зіставлення після сполучення стрижня головки зі стрижнем картриджа шляхом здійснення кругових рухів гвинта. Натискування на рукоятку апарата створює механічне зусилля, яке передається штовхачам металевих дужок, циркулярно розташованим в пазах картриджа, що забезпечує вихід дужок із пазів картриджа та механічне зшивання відрізків травного каналу. При цьому вільні краї металевих дужок після протикання щільно зіставлених стінок відрізків травного каналу заходять у пази головки зшиваючого апарата, де відбувається їх згин, подібний літері "В". Одночасно за допомогою циркулярного ножа здійснюється відтинання країв відрізків між кисетними швами та лінією зшивання, що забезпечує можливість видалення апарата з порожнини травного каналу. Способу властивий недолік: 1. Недостатня досконалість дужкового шва внаслідок деформації окремих металевих дужок під час зшивання, недостатнє зшивання потовщених країв відрізків травного каналу, що створює ризик виникнення неспроможність механічного дужкового шва. 2. Ризик виникнення ускладнень загоєння анастомозу внаслідок тривалого, а іноді довічного перебування металевих дужок в тканинах ділянки зшивання. Задача корисної моделі, що заявляється, полягає у розробці більш досконалого апарата для зшивання відрізків травного каналу за допомогою хірургічної нитки. Технічний результат - удосконалення техніки та якості механічного зшивання відрізків травного каналу, покращання перебігу процесів загоєння, зменшення ускладнень, пов'язаних з накладанням механічного шва, післяопераційної летальності. Поставлена задача вирішується тим, що відомий апарат для зшивання відрізків травного каналу з наявною несучою частиною, розташованими на нею знімною головкою, картриджем, циркулярним ножем, системою контролю відстані між поверхнями стискування відрізків травного каналу, рукояткою та гвинтом, згідно з корисною моделлю, додатково містить механізм зшивання з голкою та хірургічною ниткою, механізм стібкоутворення, механізм зворотного руху голки, механізм покрокового руху голки по окружності, електричний привід зшиваючого пристрою, електронний блок контролю зшивання відрізків травного каналу, автономну систему живлення електронного блока. Суть корисної моделі пояснюється графічно. На фіг. 1 зображено загальний вигляд апарата для зшивання відрізків травного каналу, де 1 - пристрій для зшивання відрізків травного каналу, 1 UA 88386 U 5 10 15 20 25 30 35 40 45 50 2 - модуль управління роботи зшиваючого пристрою. На фіг. 2 зображено пристрій для зшивання відрізків травного каналу, де: 3 - головка, 4 - картридж, 5 - голка, 6 - механізм стібкоутворення, 7 - механізм зворотного руху голки, 8 - механізм покрокового руху голки по окружності. На фіг. 3 зображено модуль управління роботи пристрою, де: 9 - електричний привід зшиваючого пристрою, 10 - електронний блок контролю зшивання відрізків травного каналу, 11 - автономна система живлення електронного блоку, 12 - гвинт. На фіг. 4 зображено процес зшивання відрізків травного каналу, де: 13 - привідний відрізок травного каналу, 14 - відвідний відрізок травного каналу, 15 - хірургічна нитка, 16 - петля, 17 - першопочаткове положення голки, 18 - змінене положення голки, 19 - змінене положення механізму стібкоутворення, 20 - один стібок. Процес формування анастомозу за допомогою створеного зшиваючого апарата полягає в наступному. Щільне зіставлення привідного відрізку травного каналу 13 та відвідного відрізку травного каналу 14 здійснюють круговими рухами гвинта 12, між поверхнями стискування головки 3 та картриджа 4, пристрою для зшивання відрізків травного каналу 1, зазначені відрізки прошивають за допомогою голки 5, та хірургічної нитки 15, механізм стібкутворення 6, захоплює хірургічну нитку 15, яка утворює петлю 16, механізм зворотного руху голки 7 надає першопочаткове положення голці 17, механізм покрокового руху голки по окружності 8 надає зміненого положення голки 18 та зміненого положення механізму стібкоутворення 19 на один стібок 20, процес зшивання відбувається за рахунок роботи електричного приводу зшиваючого пристрою 9, відображається електронним блоком контролю зшивання відрізків травного каналу 10, модулю управління роботи зшиваючого пристрою 2, який функціонує за рахунок автономної системи живлення електронного блока 11. Приклади практичного використання способу. Розроблений апарат для зшивання відрізків травного каналу використано для формування міжкишкових анастомозів на 3 експериментальних тваринах. Використання зазначеного апарата дозволяє формувати анастомози на органах травного каналу шляхом накладання механічного шва за допомогою хірургічної нитки, яка є більш фізіологічною порівняно з металевою дужкою. Використання апарата не пов'язане з технічними труднощами, при накладанні шва не відбувається травмування стінок відрізків травного каналу. Крім цього наявний електронний блок забезпечує можливість візуального контролю процесу зшивання. Особливість корисної моделі у порівнянні з прототипом та іншим аналогом полягає у розробці більш досконалого апарата для зшивання відрізків травного каналу, накладанні фізіологічного кишкового шва за допомогою хірургічної нитки, можливості візуального контролю за процесом зшивання. Апарат, що заявляється, був використаний в експерименті на тваринах на базі кафедри оперативної хірургії та топографічної анатомії Національного медичного університету імені О.О. Богомольця. Отримані позитивні результати дають підстави для його впровадження в хірургічну практику. Джерела інформації: 1. Аппарат для наложения компрессионных толстокишечных анастомозов АКА-2. Паспорт. 30 с. 2. Егиев В.Н. Волшебный мир сшивающих аппаратов. - М.: "Центр", 1995. - 176 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Апарат для зшивання відрізків травного каналу, що містить корпус з розташованими на ньому головкою, картриджем, циркулярним ножем, системою контролю відстані між поверхнями стискування відрізків травного каналу, рукояткою та гвинтом, який відрізняється тим, що 2 UA 88386 U додатково містить механізм зшивання з голкою та хірургічною ниткою, механізм стібкоутворення, механізм зворотного руху голки, механізм покрокового руху голки по окружності, електричний привід зшиваючого пристрою, електронний блок контролю зшивання відрізків травного каналу, автономну систему живлення електронного блока. 3 UA 88386 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Автори англійською

Melnyk Volodymyr Mykhailovych, Shapovalov Leonid Ivanovych, Poida Oleksandr Ivanovych

Автори російською

Мельник Владимир Михайлович, Шаповалов Леонид Иванович, Пойда Александр Иванович

МПК / Мітки

МПК: A61B 17/00

Мітки: відрізків, травного, апарат, каналу, зшивання
