Формула / Реферат

1. Бурова вишка, яка містить бурову установку з гідравлічним механізмом подачі, накопичувач свіч, яка відрізняється тим, що накопичувач свіч жорстко пов'язаний з рамою бурової установки, у якій виконаний проріз, на рамі бурової установки установлений ходовий міст, виконаний із можливістю переміщення свічі з накопичувача до гідравлічного механізму подачі в момент нижнього положення останнього для наступного з'єднання з попередньою свічею.

2. Гідравлічний механізм подачі, який містить рухому платформу, гідроциліндри, який відрізняється тим, що містить пристосування, яке виконане у вигляді коромисла з рухомою центральною віссю, за допомогою якого гідроциліндри з'єднані з рухомою платформою гідравлічного механізму подачі.

Текст

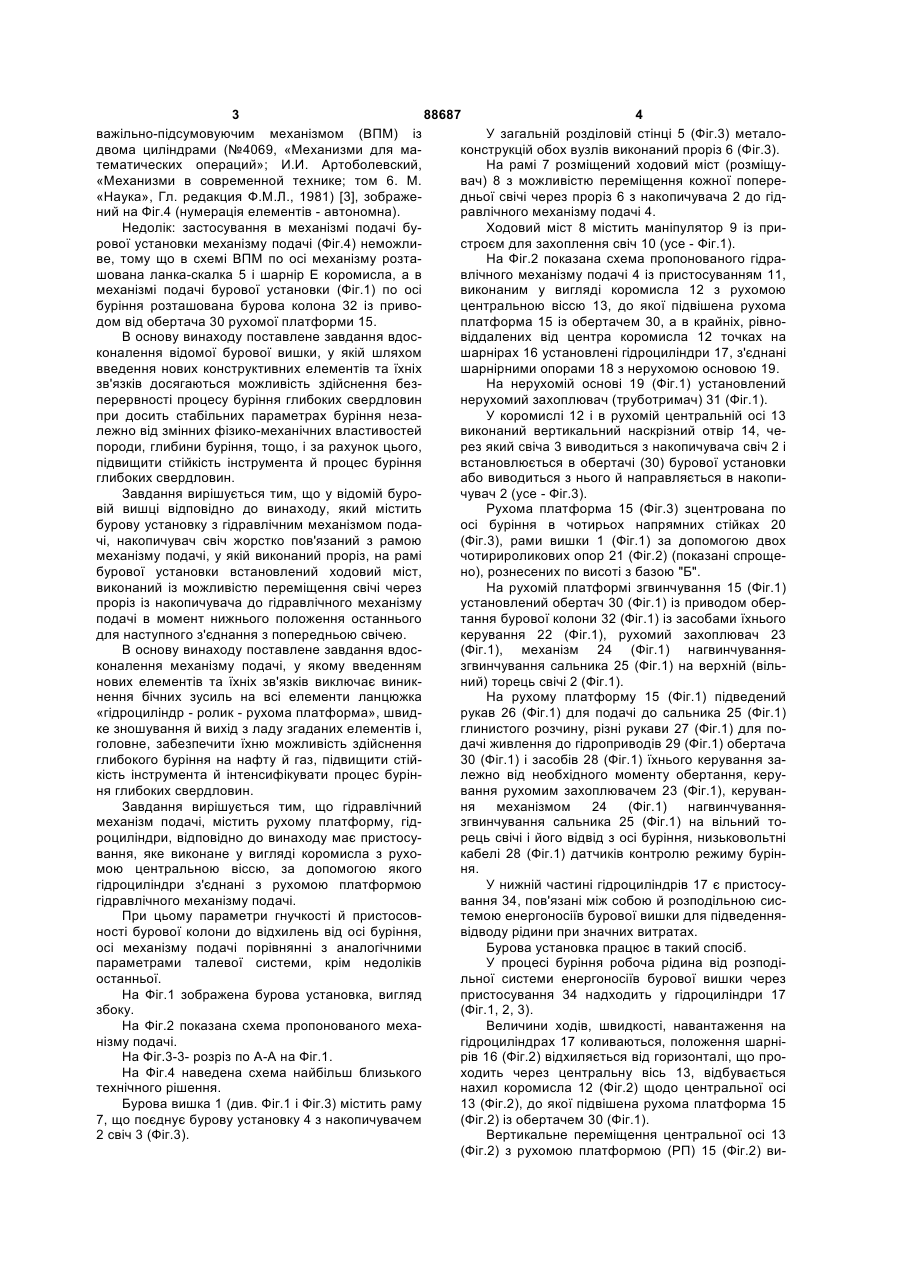

1. Бурова вишка, яка містить бурову установку з гідравлічним механізмом подачі, накопичувач свіч, яка відрізняється тим, що накопичувач свіч 3 88687 4 важільно-підсумовуючим механізмом (ВПМ) із У загальній розділовій стінці 5 (Фіг.3) металодвома циліндрами (№4069, «Механизми для маконструкцій обох вузлів виконаний проріз 6 (Фіг.3). тематических операций»; И.И. Артоболевский, На рамі 7 розміщений ходовий міст (розміщу«Механизми в современной технике; том 6. Μ. вач) 8 з можливістю переміщення кожної попере«Наука», Гл. редакция Ф.М.Л., 1981) [3], зображедньої свічі через проріз 6 з накопичувача 2 до гідний на Фіг.4 (нумерація елементів - автономна). равлічного механізму подачі 4. Недолік: застосування в механізмі подачі буХодовий міст 8 містить маніпулятор 9 із прирової установки механізму подачі (Фіг.4) неможлистроєм для захоплення свіч 10 (усе - Фіг.1). ве, тому що в схемі ВПМ по осі механізму розтаНа Фіг.2 показана схема пропонованого гідрашована ланка-скалка 5 і шарнір Ε коромисла, а в влічного механізму подачі 4 із пристосуванням 11, виконаним у вигляді коромисла 12 з рухомою механізмі подачі бурової установки (Фіг.1) по осі центральною віссю 13, до якої підвішена рухома буріння розташована бурова колона 32 із приводом від обертача 30 рухомої платформи 15. платформа 15 із обертачем 30, а в крайніх, рівноВ основу винаходу поставлене завдання вдосвіддалених від центра коромисла 12 точках на коналення відомої бурової вишки, у якій шляхом шарнірах 16 установлені гідроциліндри 17, з'єднані введення нових конструктивних елементів та їхніх шарнірними опорами 18 з нерухомою основою 19. На нерухомій основі 19 (Фіг.1) установлений зв'язків досягаються можливість здійснення безнерухомий захоплювач (труботримач) 31 (Фіг.1). перервності процесу буріння глибоких свердловин У коромислі 12 і в рухомій центральній осі 13 при досить стабільних параметрах буріння незавиконаний вертикальний наскрізний отвір 14, чележно від змінних фізико-механічних властивостей рез який свіча 3 виводиться з накопичувача свіч 2 і породи, глибини буріння, тощо, і за рахунок цього, встановлюється в обертачі (30) бурової установки підвищити стійкість інструмента й процес буріння або виводиться з нього й направляється в накопиглибоких свердловин. чувач 2 (усе - Фіг.3). Завдання вирішується тим, що у відомій буроРухома платформа 15 (Фіг.3) зцентрована по вій вишці відповідно до винаходу, який містить бурову установку з гідравлічним механізмом подаосі буріння в чотирьох напрямних стійках 20 (Фіг.3), рами вишки 1 (Фіг.1) за допомогою двох чі, накопичувач свіч жорстко пов'язаний з рамою чотирироликових опор 21 (Фіг.2) (показані спрощемеханізму подачі, у якій виконаний проріз, на рамі но), рознесених по висоті з базою "Б". бурової установки встановлений ходовий міст, виконаний із можливістю переміщення свічі через На рухомій платформі згвинчування 15 (Фіг.1) проріз із накопичувача до гідравлічного механізму установлений обертач 30 (Фіг.1) із приводом оберподачі в момент нижнього положення останнього тання бурової колони 32 (Фіг.1) із засобами їхнього для наступного з'єднання з попередньою свічею. керування 22 (Фіг.1), рухомий захоплювач 23 В основу винаходу поставлене завдання вдос(Фіг.1), механізм 24 (Фіг.1) нагвинчуванняконалення механізму подачі, у якому введенням згвинчування сальника 25 (Фіг.1) на верхній (вільнових елементів та їхніх зв'язків виключає виникний) торець свічі 2 (Фіг.1). На рухому платформу 15 (Фіг.1) підведений нення бічних зусиль на всі елементи ланцюжка рукав 26 (Фіг.1) для подачі до сальника 25 (Фіг.1) «гідроциліндр - ролик - рухома платформа», швидглинистого розчину, різні рукави 27 (Фіг.1) для поке зношування й вихід з ладу згаданих елементів і, дачі живлення до гідроприводів 29 (Фіг.1) обертача головне, забезпечити їхню можливість здійснення глибокого буріння на нафту й газ, підвищити стій30 (Фіг.1) і засобів 28 (Фіг.1) їхнього керування закість інструмента й інтенсифікувати процес бурінлежно від необхідного моменту обертання, керуня глибоких свердловин. вання рухомим захоплювачем 23 (Фіг.1), керуванЗавдання вирішується тим, що гідравлічний ня механізмом 24 (Фіг.1) нагвинчуваннямеханізм подачі, містить рухому платформу, гідзгвинчування сальника 25 (Фіг.1) на вільний тороциліндри, відповідно до винаходу має пристосурець свічі і його відвід з осі буріння, низьковольтні вання, яке виконане у вигляді коромисла з рухокабелі 28 (Фіг.1) датчиків контролю режиму бурінмою центральною віссю, за допомогою якого ня. гідроциліндри з'єднані з рухомою платформою У нижній частині гідроциліндрів 17 є пристосугідравлічного механізму подачі. вання 34, пов'язані між собою й розподільною сисПри цьому параметри гнучкості й пристосовтемою енергоносіїв бурової вишки для підведенняності бурової колони до відхилень від осі буріння, відводу рідини при значних витратах. осі механізму подачі порівнянні з аналогічними Бурова установка працює в такий спосіб. параметрами талевої системи, крім недоліків У процесі буріння робоча рідина від розподіостанньої. льної системи енергоносіїв бурової вишки через На Фіг.1 зображена бурова установка, вигляд пристосування 34 надходить у гідроциліндри 17 (Фіг.1, 2, 3). збоку. Величини ходів, швидкості, навантаження на На Фіг.2 показана схема пропонованого мехагідроциліндрах 17 коливаються, положення шарнінізму подачі. рів 16 (Фіг.2) відхиляється від горизонталі, що проНа Фіг.3-3- розріз по А-А на Фіг.1. ходить через центральну вісь 13, відбувається На Фіг.4 наведена схема найбільш близького нахил коромисла 12 (Фіг.2) щодо центральної осі технічного рішення. 13 (Фіг.2), до якої підвішена рухома платформа 15 Бурова вишка 1 (див. Фіг.1 і Фіг.3) містить раму (Фіг.2) із обертачем 30 (Фіг.1). 7, що поєднує бурову установку 4 з накопичувачем Вертикальне переміщення центральної осі 13 2 свіч 3 (Фіг.3). (Фіг.2) з рухомою платформою (РП) 15 (Фіг.2) ви 5 88687 6 значається напівсумою переміщень обох гідроциНаступну (нижню) свічу затискає нижній неруліндрів, їхнє положення в горизонтальній площині хомий захоплювач 31 (Фіг.1). визначено центруванням РП відносно напрямних Обертач 30 (Фіг.1) розгвинчує замкове різьбстійок (20) вишки парою чотирироликових опор 21 лення й закріплює свічу. рухомої платформи 15 (Фіг.2). Далі пристрій захоплювача 10 (Фіг.1) маніпуЗабезпечення безперервного спускулятора 9 (Фіг.1) захоплює свічу 3 (Фіг.1), а обертач піднімання відбувається в такий спосіб. 30 (Фіг.1) її розкріплює. При нарощуванні колони бурових труб 32 Розміщувач 8 (Фіг.1) переміщує свічу в нако(Фіг.1) вихідне положення рухомої площадки 15 пичувач 3 (Фіг.1), а рухома платформа 15 (Фіг.1) із (Фіг.1) із обертачем 30 (Фіг.1) - унизу. При вимкнуобертачем 30 (Фіг.1) опускається вниз за наступтому обертачу 30 (Фіг.1) закріплюють бурову колоною свічею 3 (Фіг.1). ну 32 (Фіг.1) свіч 2 (Фіг.1) нижнім нерухомим захоРобоча рідина випливає з гідроциліндрів 17 плювачем 31 (Фіг.1) і в автоматичному режимі через пристосування 34 і надходить в енергосисспеціальний механізм 24 (Фіг.1) на обертачу 30 тему бурової випіки. (Фіг.1) згвинчує сальник 25 (Фіг.1) з торця попереПеревага бурової установки пропонованої будньої свічі 3 (Фіг.1) і відводить його з осі буріння. рової вишки визначена тим, що величина притиску Маніпулятор розміщувача 7 (Фіг.1) захоплює бурової коронки 33 (Фіг.2) до вибою контролюється нову свічу 3 (Фіг.1) з накопичувача 2 (Фіг.1), вивобезпосередньо й точно по величині тиску робочої дить її на вісь буріння й опускає до контакту різьбрідини в гідроциліндрах 17 (Фіг.2), тертя в ущільлень нової й попередньої свічі. неннях гідроциліндрів, розвантажених від бічних зусиль, фактично дорівнює нулю. Нову свічу затискає рухомий захоплювач 23 Система керування гідроприводом установки (Фіг.1) рухомої платформи 15 (Фіг.1). Розташований унизу механізм обертача 30 дає можливість мінімізувати значення власних (Фіг.1) скручує нову й попередні свічі при відведеколивань рідини в гідросистемі, забезпечити оптиному сальнику 25 (Фіг.1). мальне й строго постійне зусилля притиску коронки 33 до вибою. Маніпулятор 9 (Фіг.1) розміщувача 8 (Фіг.1) Виключається вплив на величину притиску корозтискає свій захоплювач 10 (Фіг.1) і пересувається до накопичувача свіч 2 (Фіг.1). Потім рухому ронки 33 до вибою сил тертя, що є присутнім у платформу 15 (Фіг.1) піднімають у верхнє полочисленних підшипниках роликів відомої талевої ження уздовж нової свічі, закріплюють свічу рухосистеми [1]. мим захоплювачем 23 (Фіг.1) і механізмом 24 Розглянуті переваги бурових вишок 1 з нако(Фіг.1) рухомої платформи 15, виводять сальник пичувачем свіч 2, ходовим мостом 7, сполучених з буровою установкою 4 з гідравлічним механізмом 25 (Фіг.1) на вісь буріння й тим же механізмом (24) подачі, у якого рухома платформа 15 з'єднана з нагвинчують сальник 25 (Фіг.1) на верхній (вільний) торець нової свічі. Далі включають обертання гідроциліндрами 17 приводу через коромисло 12 із й починають бурити. серединною рухомою віссю 13, обґрунтовують Піднімання і розбирання бурової колони 32 доцільність створення типорозміру бурових уста(Фіг.1) відбувається в такий спосіб. новок цього типу. Обертач 30 (Фіг.1) захоплює головку свічі 3 (Фіг.1) і затискає її. 7 88687 8 9 88687 10 11 Комп’ютерна верстка О. Гапоненко 88687 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Drill tower and hydraulic feeder

Автори англійською

Siryk Viktor Fedorovych, Levin Volodymyr Lvovych, Hankevych Valentyn Fedosiiovych, Dziuba Anatolii Petrovych

Назва патенту російською

Буровая вышка и гидравлический механизм подачи

Автори російською

Сирик Виктор Федорович, Левин Владимир Львович, Ганкевич Валентин Феодосеевич, Дзюба Анатолий Петрович

МПК / Мітки

МПК: E21B 19/00

Мітки: бурова, вишка, механізм, подачі, гідравлічний
