Ствол пістолета для стрільби патронами, спорядженими еластичними снарядами несмертельної дії

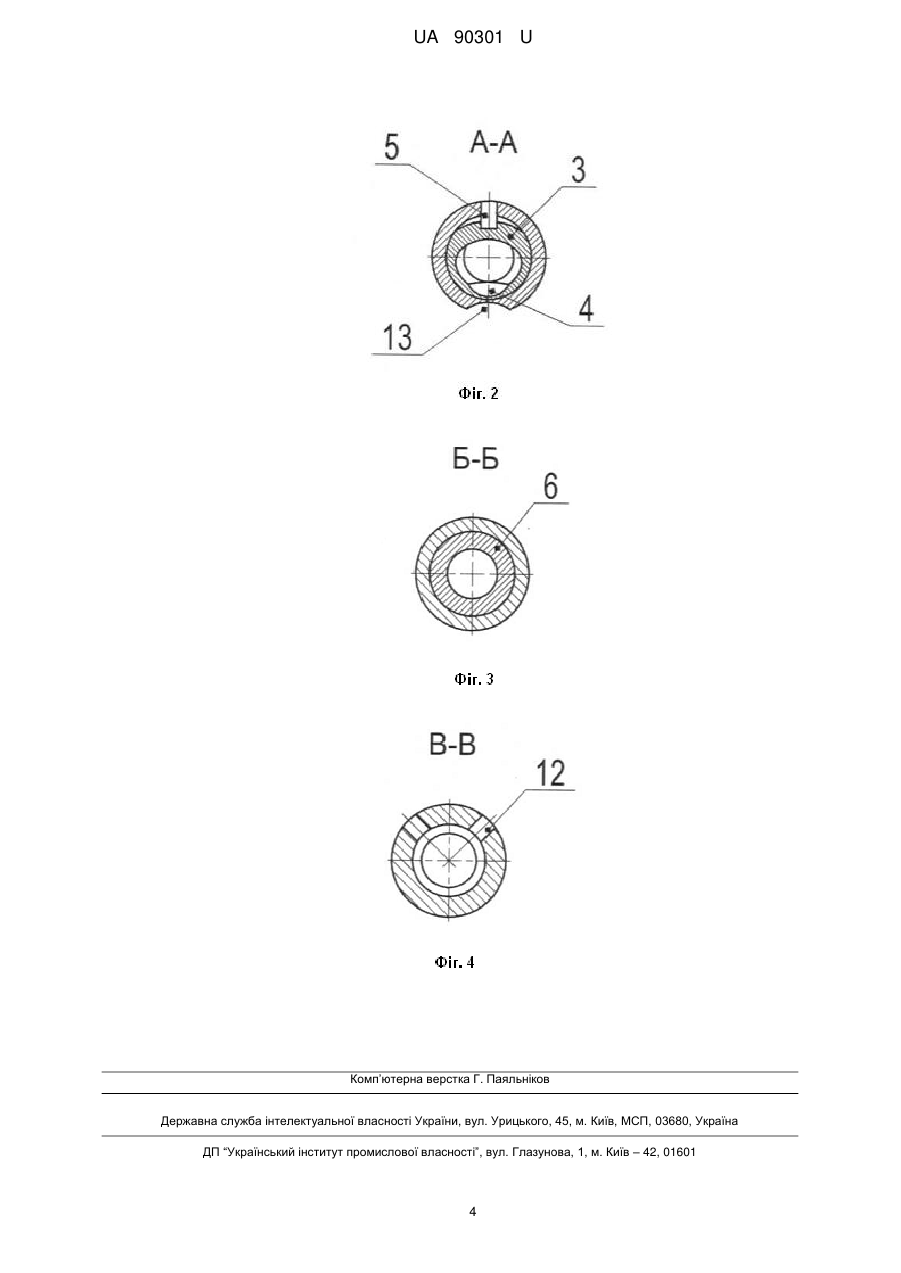

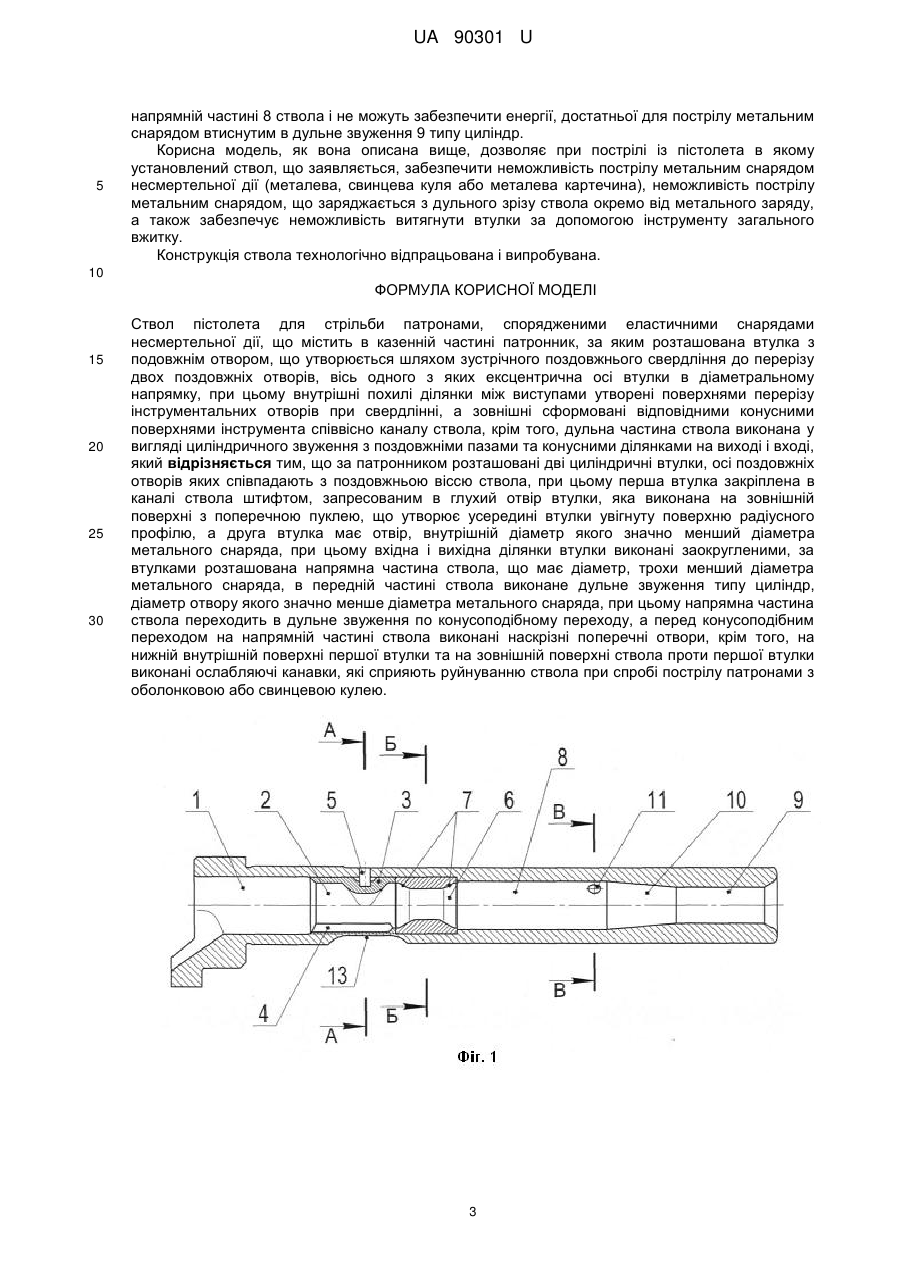

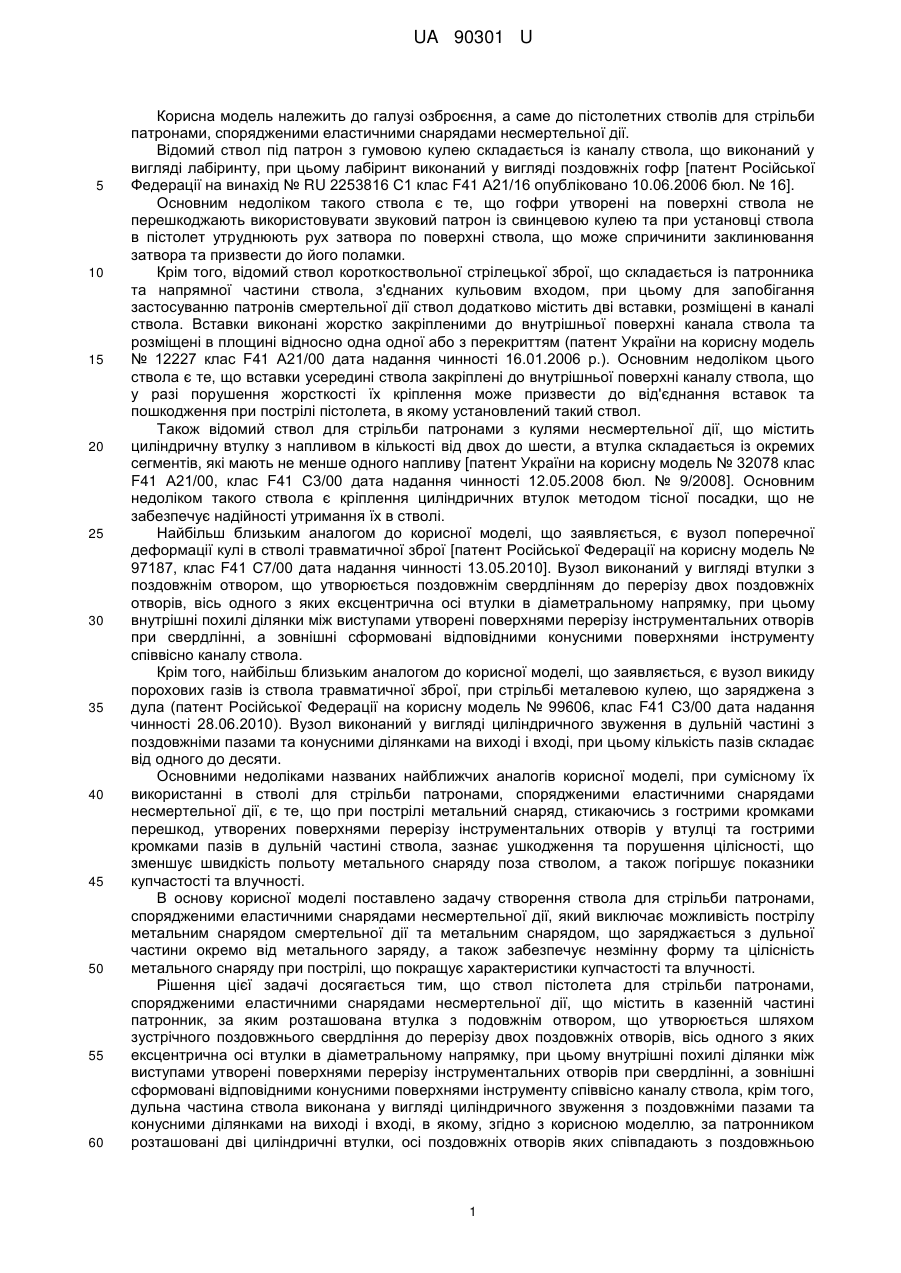

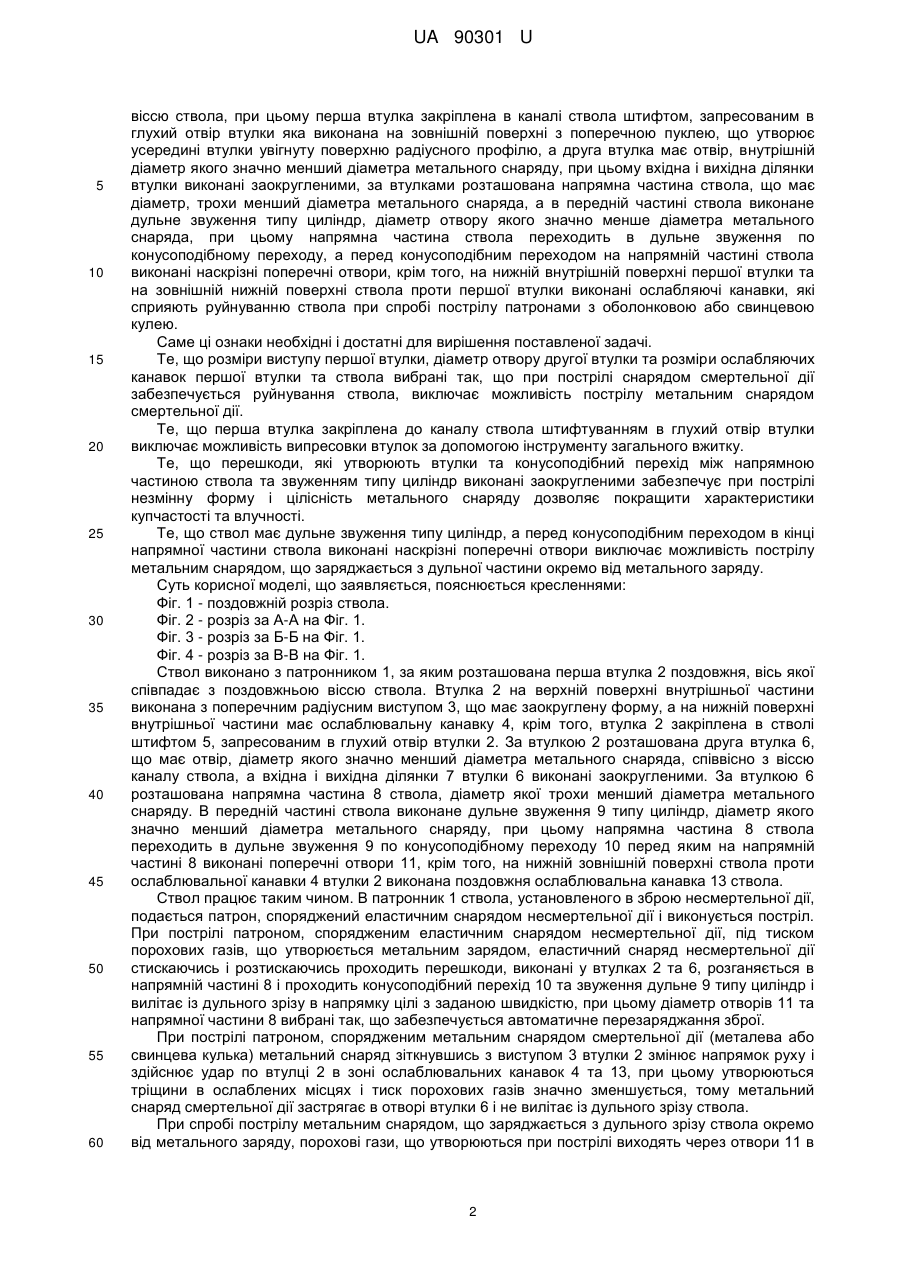

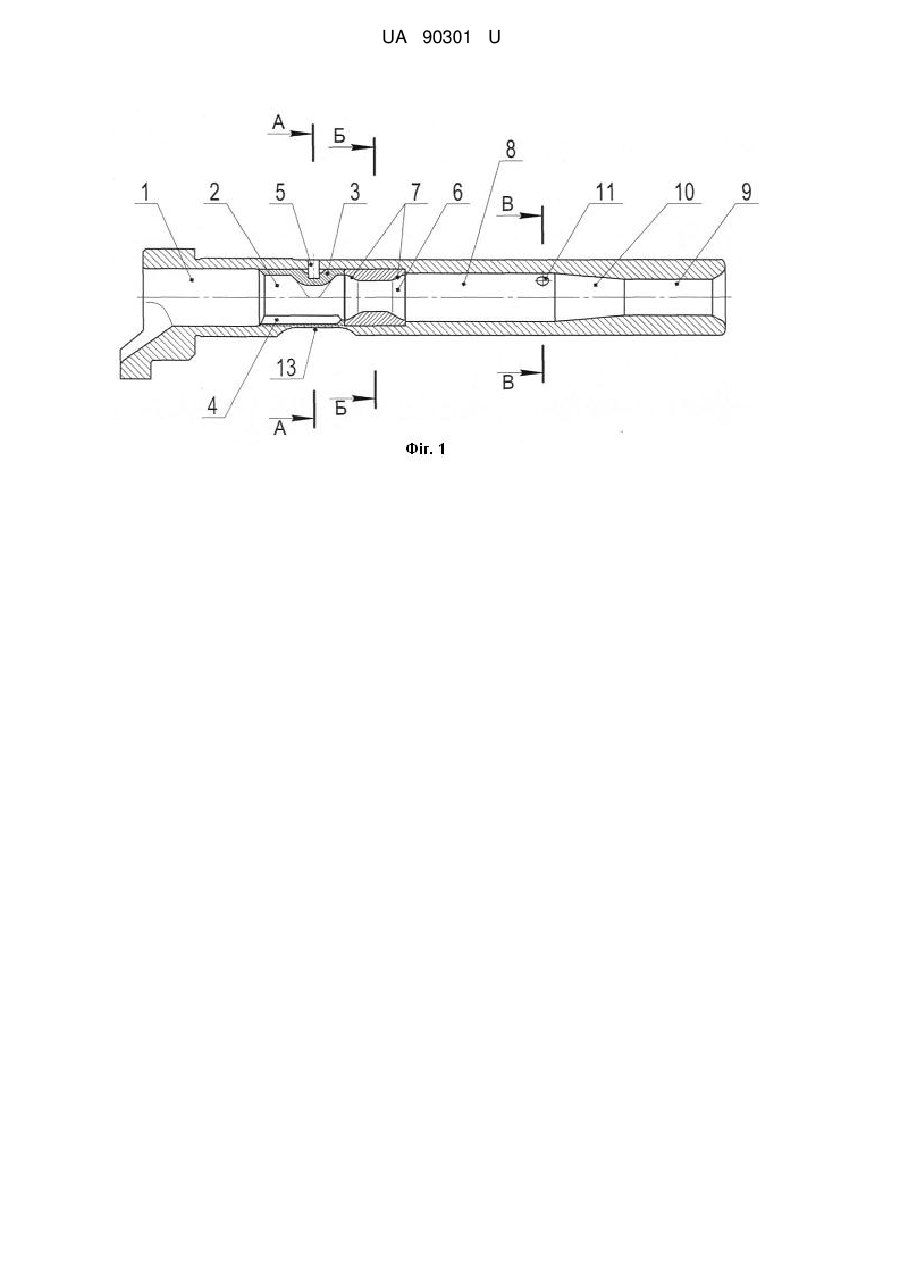

Реферат: Ствол пістолета для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, містить в казенній частині патронник, за яким розташована втулка з подовжнім отвором, що утворюється шляхом зустрічного поздовжнього свердління до перерізу двох поздовжніх отворів, вісь одного з яких ексцентрична осі втулки в діаметральному напрямку, при цьому внутрішні похилі ділянки між виступами утворені поверхнями перерізу інструментальних отворів при свердлінні, а зовнішні сформовані відповідними конусними поверхнями інструменту співвісно каналу ствола, крім того, дульна частина ствола виконана у вигляді циліндричного звуження з поздовжніми пазами та конусними ділянками на виході і вході. За патронником розташовані дві циліндричні втулки, осі поздовжніх отворів яких співпадають з поздовжньою віссю ствола, при цьому перша втулка закріплена в каналі ствола штифтом, запресованим в глухий отвір втулки, яка виконана на зовнішній поверхні з поперечною пуклею, що утворює усередині втулки увігнуту поверхню радіусного профілю, а друга втулка має отвір, внутрішній діаметр якого значно менший діаметра метального снаряда, при цьому вхідна і вихідна ділянки втулки виконані заокругленими, за втулками розташована напрямна частина ствола, що має діаметр, трохи менший діаметра метального снаряда, в передній частині ствола виконане дульне звуження типу циліндр, діаметр отвору якого значно менше діаметра метального снаряда, при цьому напрямна частина ствола переходить в дульне звуження по конусоподібному переходу, а перед конусоподібним переходом на напрямній частині ствола виконані наскрізні поперечні отвори, крім того, на нижній внутрішній поверхні першої втулки та на зовнішній поверхні ствола проти першої втулки виконані ослабляючі канавки, які сприяють руйнуванню ствола при спробі пострілу патронами з оболонковою або свинцевою кулею. UA 90301 U (12) UA 90301 U UA 90301 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до пістолетних стволів для стрільби патронами, спорядженими еластичними снарядами несмертельної дії. Відомий ствол під патрон з гумовою кулею складається із каналу ствола, що виконаний у вигляді лабіринту, при цьому лабіринт виконаний у вигляді поздовжніх гофр [патент Російської Федерації на винахід № RU 2253816 С1 клас F41 А21/16 опубліковано 10.06.2006 бюл. № 16]. Основним недоліком такого ствола є те, що гофри утворені на поверхні ствола не перешкоджають використовувати звуковий патрон із свинцевою кулею та при установці ствола в пістолет утруднюють рух затвора по поверхні ствола, що може спричинити заклинювання затвора та призвести до його поламки. Крім того, відомий ствол короткоствольної стрілецької зброї, що складається із патронника та напрямної частини ствола, з'єднаних кульовим входом, при цьому для запобігання застосуванню патронів смертельної дії ствол додатково містить дві вставки, розміщені в каналі ствола. Вставки виконані жорстко закріпленими до внутрішньої поверхні канала ствола та розміщені в площині відносно одна одної або з перекриттям (патент України на корисну модель № 12227 клас F41 А21/00 дата надання чинності 16.01.2006 р.). Основним недоліком цього ствола є те, що вставки усередині ствола закріплені до внутрішньої поверхні каналу ствола, що у разі порушення жорсткості їх кріплення може призвести до від'єднання вставок та пошкодження при пострілі пістолета, в якому установлений такий ствол. Також відомий ствол для стрільби патронами з кулями несмертельної дії, що містить циліндричну втулку з напливом в кількості від двох до шести, а втулка складається із окремих сегментів, які мають не менше одного напливу [патент України на корисну модель № 32078 клас F41 А21/00, клас F41 С3/00 дата надання чинності 12.05.2008 бюл. № 9/2008]. Основним недоліком такого ствола є кріплення циліндричних втулок методом тісної посадки, що не забезпечує надійності утримання їх в стволі. Найбільш близьким аналогом до корисної моделі, що заявляється, є вузол поперечної деформації кулі в стволі травматичної зброї [патент Російської Федерації на корисну модель № 97187, клас F41 С7/00 дата надання чинності 13.05.2010]. Вузол виконаний у вигляді втулки з поздовжнім отвором, що утворюється поздовжнім свердлінням до перерізу двох поздовжніх отворів, вісь одного з яких ексцентрична осі втулки в діаметральному напрямку, при цьому внутрішні похилі ділянки між виступами утворені поверхнями перерізу інструментальних отворів при свердлінні, а зовнішні сформовані відповідними конуснимиповерхнями інструменту співвісно каналу ствола. Крім того, найбільш близьким аналогом до корисної моделі, що заявляється, є вузол викиду порохових газів із ствола травматичної зброї, при стрільбі металевою кулею, що заряджена з дула (патент Російської Федерації на корисну модель № 99606, клас F41 С3/00 дата надання чинності 28.06.2010). Вузол виконаний у вигляді циліндричного звуження в дульній частині з поздовжніми пазами та конусними ділянками на виході і вході, при цьому кількість пазів складає від одного до десяти. Основними недоліками названих найближчих аналогів корисної моделі, при сумісному їх використанні в стволі для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, є те, що при пострілі метальний снаряд, стикаючись з гострими кромками перешкод, утворених поверхнями перерізу інструментальних отворів у втулці та гострими кромками пазів в дульній частині ствола, зазнає ушкодження та порушення цілісності, що зменшує швидкість польоту метального снаряду поза стволом, а також погіршує показники купчастості та влучності. В основу корисної моделі поставлено задачу створення ствола для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, який виключає можливість пострілу метальним снарядом смертельної дії та метальним снарядом, що заряджається з дульної частини окремо від метального заряду, а також забезпечує незмінну форму та цілісність метального снаряду при пострілі, що покращує характеристики купчастості та влучності. Рішення цієї задачі досягається тим, що ствол пістолета для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, що містить в казенній частині патронник, за яким розташована втулка з подовжнім отвором, що утворюється шляхом зустрічного поздовжнього свердління до перерізу двох поздовжніх отворів, вісь одного з яких ексцентрична осі втулки в діаметральному напрямку, при цьому внутрішні похилі ділянки між виступами утворені поверхнями перерізу інструментальних отворів при свердлінні, а зовнішні сформовані відповідними конусними поверхнями інструменту співвісно каналу ствола, крім того, дульна частина ствола виконана у вигляді циліндричного звуження з поздовжніми пазами та конусними ділянками на виході і вході, в якому, згідно з корисною моделлю, за патронником розташовані дві циліндричні втулки, осі поздовжніх отворів яких співпадають з поздовжньою 1 UA 90301 U 5 10 15 20 25 30 35 40 45 50 55 60 віссю ствола, при цьому перша втулка закріплена в каналі ствола штифтом, запресованим в глухий отвір втулки яка виконана на зовнішній поверхні з поперечною пуклею, що утворює усередині втулки увігнуту поверхню радіусного профілю, а друга втулка має отвір, внутрішній діаметр якого значно менший діаметра метального снаряду, при цьому вхідна і вихідна ділянки втулки виконані заокругленими, за втулками розташована напрямна частина ствола, що має діаметр, трохи менший діаметра метального снаряда, а в передній частині ствола виконане дульне звуження типу циліндр, діаметр отвору якого значно менше діаметра метального снаряда, при цьому напрямна частина ствола переходить в дульне звуження по конусоподібному переходу, а перед конусоподібним переходом на напрямній частині ствола виконані наскрізні поперечні отвори, крім того, на нижній внутрішній поверхні першої втулки та на зовнішній нижній поверхні ствола проти першої втулки виконані ослабляючі канавки, які сприяють руйнуванню ствола при спробі пострілу патронами з оболонковою або свинцевою кулею. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що розміри виступу першої втулки, діаметр отвору другої втулки та розміри ослабляючих канавок першої втулки та ствола вибрані так, що при пострілі снарядом смертельної дії забезпечується руйнування ствола, виключає можливість пострілу метальним снарядом смертельної дії. Те, що перша втулка закріплена до каналу ствола штифтуванням в глухий отвір втулки виключає можливість випресовки втулок за допомогою інструменту загального вжитку. Те, що перешкоди, які утворюють втулки та конусоподібний перехід між напрямною частиною ствола та звуженням типу циліндр виконані заокругленими забезпечує при пострілі незмінну форму і цілісність метального снаряду дозволяє покращити характеристики купчастості та влучності. Те, що ствол має дульне звуження типу циліндр, а перед конусоподібним переходом в кінці напрямної частини ствола виконані наскрізні поперечні отвори виключає можливість пострілу метальним снарядом, що заряджається з дульної частини окремо від метального заряду. Суть корисної моделі, що заявляється, пояснюється кресленнями: Фіг. 1 - поздовжній розріз ствола. Фіг. 2 - розріз за А-А на Фіг. 1. Фіг. 3 - розріз за Б-Б на Фіг. 1. Фіг. 4 - розріз за В-В на Фіг. 1. Ствол виконано з патронником 1, за яким розташована перша втулка 2 поздовжня, вісь якої співпадає з поздовжньою віссю ствола. Втулка 2 на верхній поверхні внутрішньої частини виконана з поперечним радіусним виступом 3, що має заокруглену форму, а на нижній поверхні внутрішньої частини має ослаблювальну канавку 4, крім того, втулка 2 закріплена в стволі штифтом 5, запресованим в глухий отвір втулки 2. За втулкою 2 розташована друга втулка 6, що має отвір, діаметр якого значно менший діаметра метального снаряда, співвісно з віссю каналу ствола, а вхідна і вихідна ділянки 7 втулки 6 виконані заокругленими. За втулкою 6 розташована напрямна частина 8 ствола, діаметр якої трохи менший діаметра метального снаряду. В передній частині ствола виконане дульне звуження 9 типу циліндр, діаметр якого значно менший діаметра метального снаряду, при цьому напрямна частина 8 ствола переходить в дульне звуження 9 по конусоподібному переходу 10 перед яким на напрямній частині 8 виконані поперечні отвори 11, крім того, на нижній зовнішній поверхні ствола проти ослаблювальної канавки 4 втулки 2 виконана поздовжня ослаблювальна канавка 13 ствола. Ствол працює таким чином. В патронник 1 ствола, установленого в зброю несмертельної дії, подається патрон, споряджений еластичним снарядом несмертельної дії і виконується постріл. При пострілі патроном, спорядженим еластичним снарядом несмертельної дії, під тиском порохових газів, що утворюється метальним зарядом, еластичний снаряд несмертельної дії стискаючись і розтискаючись проходить перешкоди, виконані у втулках 2 та 6, розганяється в напрямній частині 8 і проходить конусоподібний перехід 10 та звуження дульне 9 типу циліндр і вилітає із дульного зрізу в напрямку цілі з заданою швидкістю, при цьому діаметр отворів 11 та напрямної частини 8 вибрані так, що забезпечується автоматичне перезаряджання зброї. При пострілі патроном, спорядженим метальним снарядом смертельної дії (металева або свинцева кулька) метальний снаряд зіткнувшись з виступом 3 втулки 2 змінює напрямок руху і здійснює удар по втулці 2 в зоні ослаблювальних канавок 4 та 13, при цьому утворюються тріщини в ослаблених місцях і тиск порохових газів значно зменшується, тому метальний снаряд смертельної дії застрягає в отворі втулки 6 і не вилітає із дульного зрізу ствола. При спробі пострілу метальним снарядом, що заряджається з дульного зрізу ствола окремо від метального заряду, порохові гази, що утворюються при пострілі виходять через отвори 11 в 2 UA 90301 U 5 напрямній частині 8 ствола і не можуть забезпечити енергії, достатньої для пострілу метальним снарядом втиснутим в дульне звуження 9 типу циліндр. Корисна модель, як вона описана вище, дозволяє при пострілі із пістолета в якому установлений ствол, що заявляється, забезпечити неможливість пострілу метальним снарядом несмертельної дії (металева, свинцева куля або металева картечина), неможливість пострілу метальним снарядом, що заряджається з дульного зрізу ствола окремо від метального заряду, а також забезпечує неможливість витягнути втулки за допомогою інструменту загального вжитку. Конструкція ствола технологічно відпрацьована і випробувана. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 Ствол пістолета для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, що містить в казенній частині патронник, за яким розташована втулка з подовжнім отвором, що утворюється шляхом зустрічного поздовжнього свердління до перерізу двох поздовжніх отворів, вісь одного з яких ексцентрична осі втулки в діаметральному напрямку, при цьому внутрішні похилі ділянки між виступами утворені поверхнями перерізу інструментальних отворів при свердлінні, а зовнішні сформовані відповідними конусними поверхнями інструмента співвісно каналу ствола, крім того, дульна частина ствола виконана у вигляді циліндричного звуження з поздовжніми пазами та конусними ділянками на виході і вході, який відрізняється тим, що за патронником розташовані дві циліндричні втулки, осі поздовжніх отворів яких співпадають з поздовжньою віссю ствола, при цьому перша втулка закріплена в каналі ствола штифтом, запресованим в глухий отвір втулки, яка виконана на зовнішній поверхні з поперечною пуклею, що утворює усередині втулки увігнуту поверхню радіусного профілю, а друга втулка має отвір, внутрішній діаметр якого значно менший діаметра метального снаряда, при цьому вхідна і вихідна ділянки втулки виконані заокругленими, за втулками розташована напрямна частина ствола, що має діаметр, трохи менший діаметра метального снаряда, в передній частині ствола виконане дульне звуження типу циліндр, діаметр отвору якого значно менше діаметра метального снаряда, при цьому напрямна частина ствола переходить в дульне звуження по конусоподібному переходу, а перед конусоподібним переходом на напрямній частині ствола виконані наскрізні поперечні отвори, крім того, на нижній внутрішній поверхні першої втулки та на зовнішній поверхні ствола проти першої втулки виконані ослабляючі канавки, які сприяють руйнуванню ствола при спробі пострілу патронами з оболонковою або свинцевою кулею. 3 UA 90301 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
