Прохідний збірний різець

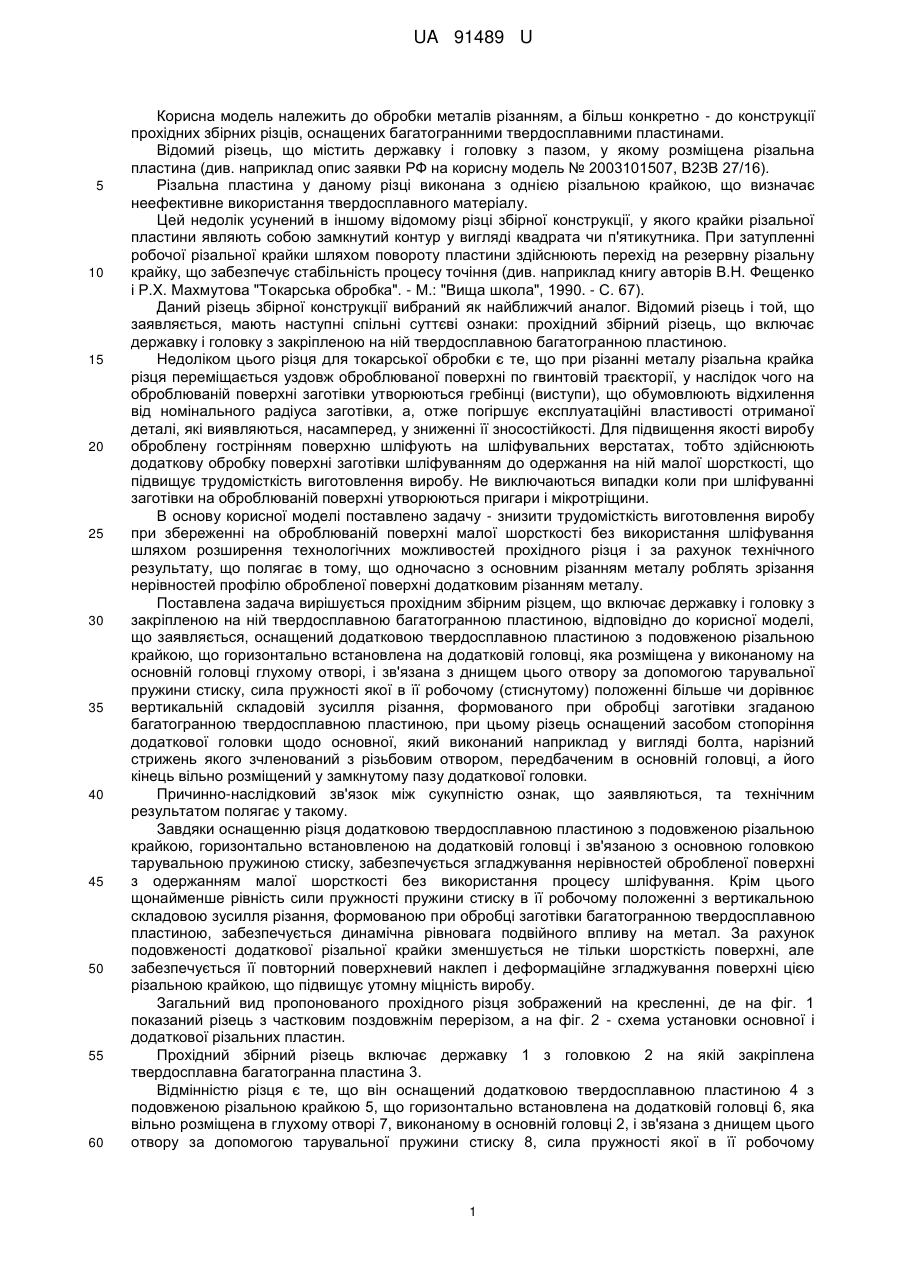

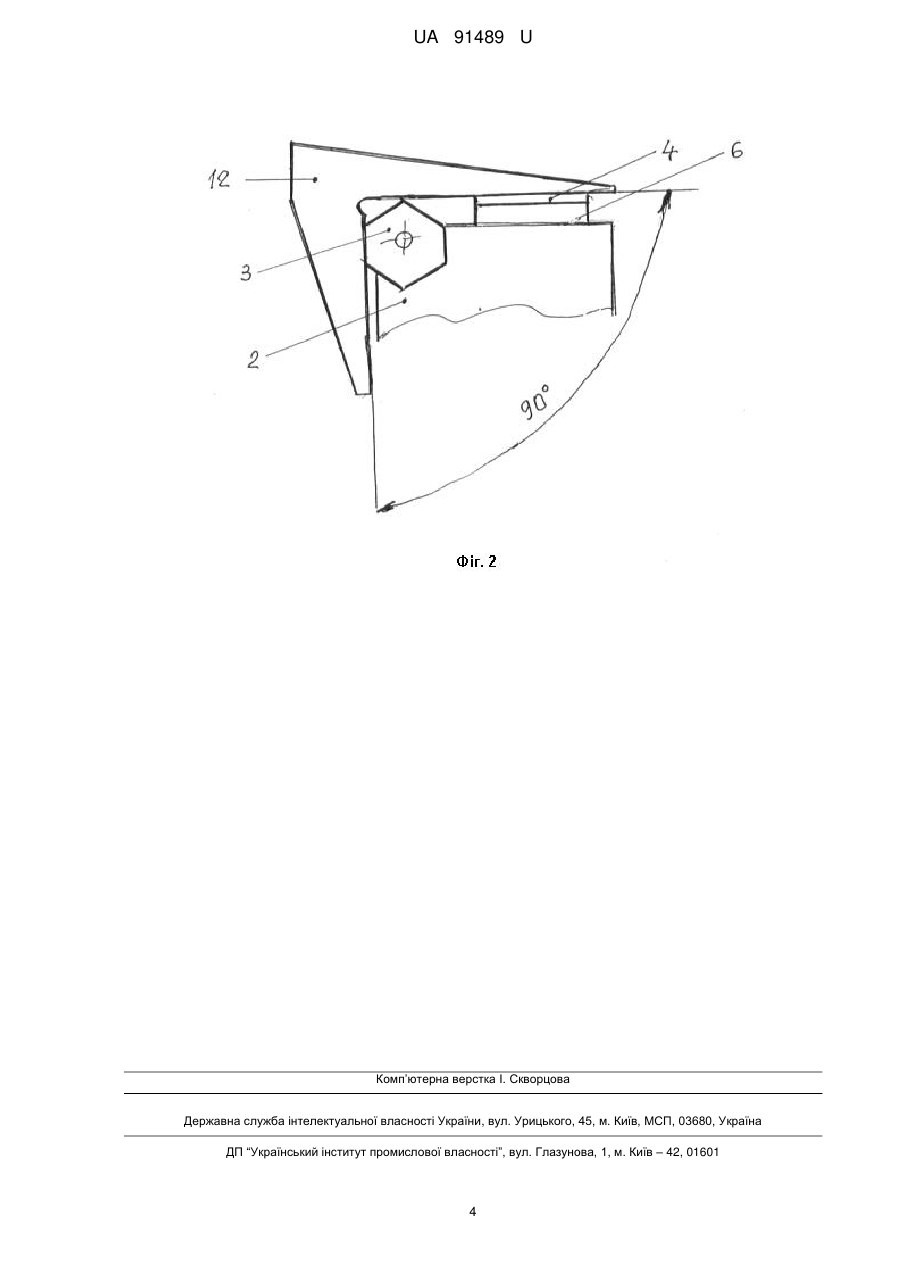

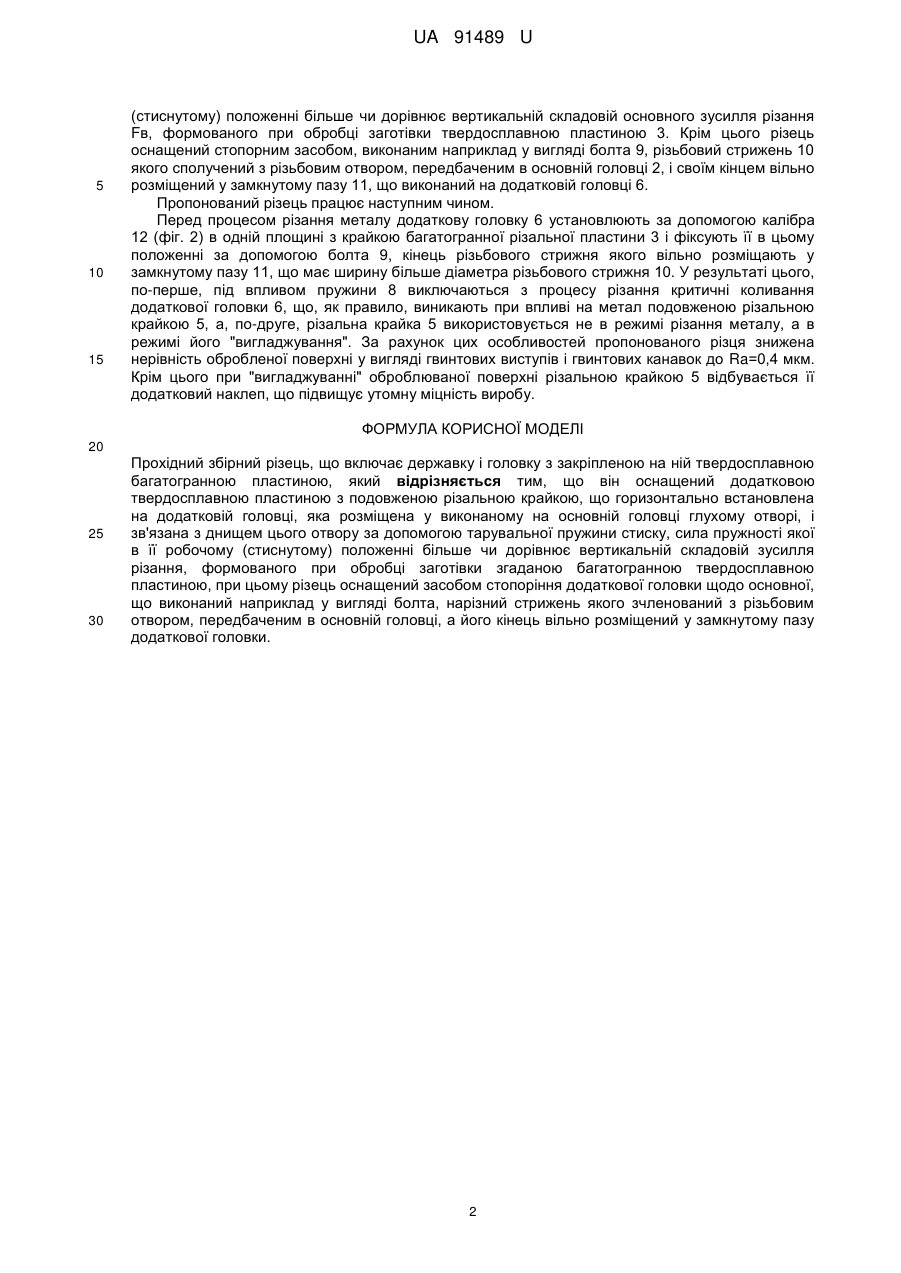

Реферат: UA 91489 U UA 91489 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обробки металів різанням, а більш конкретно - до конструкції прохідних збірних різців, оснащених багатогранними твердосплавними пластинами. Відомий різець, що містить державку і головку з пазом, у якому розміщена різальна пластина (див. наприклад опис заявки РФ на корисну модель № 2003101507, В23В 27/16). Різальна пластина у даному різці виконана з однією різальною крайкою, що визначає неефективне використання твердосплавного матеріалу. Цей недолік усунений в іншому відомому різці збірної конструкції, у якого крайки різальної пластини являють собою замкнутий контур у вигляді квадрата чи п'ятикутника. При затупленні робочої різальної крайки шляхом повороту пластини здійснюють перехід на резервну різальну крайку, що забезпечує стабільність процесу точіння (див. наприклад книгу авторів В.Н. Фещенко і Р.X. Махмутова "Токарська обробка". - М.: "Вища школа", 1990. - С. 67). Даний різець збірної конструкції вибраний як найближчий аналог. Відомий різець і той, що заявляється, мають наступні спільні суттєві ознаки: прохідний збірний різець, що включає державку і головку з закріпленою на ній твердосплавною багатогранною пластиною. Недоліком цього різця для токарської обробки є те, що при різанні металу різальна крайка різця переміщається уздовж оброблюваної поверхні по гвинтовій траєкторії, у наслідок чого на оброблюваній поверхні заготівки утворюються гребінці (виступи), що обумовлюють відхилення від номінального радіуса заготівки, а, отже погіршує експлуатаційні властивості отриманої деталі, які виявляються, насамперед, у зниженні її зносостійкості. Для підвищення якості виробу оброблену гострінням поверхню шліфують на шліфувальних верстатах, тобто здійснюють додаткову обробку поверхні заготівки шліфуванням до одержання на ній малої шорсткості, що підвищує трудомісткість виготовлення виробу. Не виключаються випадки коли при шліфуванні заготівки на оброблюваній поверхні утворюються пригари і мікротріщини. В основу корисної моделі поставлено задачу - знизити трудомісткість виготовлення виробу при збереженні на оброблюваній поверхні малої шорсткості без використання шліфування шляхом розширення технологічних можливостей прохідного різця і за рахунок технічного результату, що полягає в тому, що одночасно з основним різанням металу роблять зрізання нерівностей профілю обробленої поверхні додатковим різанням металу. Поставлена задача вирішується прохідним збірним різцем, що включає державку і головку з закріпленою на ній твердосплавною багатогранною пластиною, відповідно до корисної моделі, що заявляється, оснащений додатковою твердосплавною пластиною з подовженою різальною крайкою, що горизонтально встановлена на додатковій головці, яка розміщена у виконаному на основній головці глухому отворі, і зв'язана з днищем цього отвору за допомогою тарувальної пружини стиску, сила пружності якої в її робочому (стиснутому) положенні більше чи дорівнює вертикальній складовій зусилля різання, формованого при обробці заготівки згаданою багатогранною твердосплавною пластиною, при цьому різець оснащений засобом стопоріння додаткової головки щодо основної, який виконаний наприклад у вигляді болта, нарізний стрижень якого зчленований з різьбовим отвором, передбаченим в основній головці, а його кінець вільно розміщений у замкнутому пазу додаткової головки. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Завдяки оснащенню різця додатковою твердосплавною пластиною з подовженою різальною крайкою, горизонтально встановленою на додатковій головці і зв'язаною з основною головкою тарувальною пружиною стиску, забезпечується згладжування нерівностей обробленої поверхні з одержанням малої шорсткості без використання процесу шліфування. Крім цього щонайменше рівність сили пружності пружини стиску в її робочому положенні з вертикальною складовою зусилля різання, формованою при обробці заготівки багатогранною твердосплавною пластиною, забезпечується динамічна рівновага подвійного впливу на метал. За рахунок подовженості додаткової різальної крайки зменшується не тільки шорсткість поверхні, але забезпечується її повторний поверхневий наклеп і деформаційне згладжування поверхні цією різальною крайкою, що підвищує утомну міцність виробу. Загальний вид пропонованого прохідного різця зображений на кресленні, де на фіг. 1 показаний різець з частковимпоздовжнім перерізом, а на фіг. 2 - схема установки основної і додаткової різальних пластин. Прохідний збірний різець включає державку 1 з головкою 2 на якій закріплена твердосплавна багатогранна пластина 3. Відмінністю різця є те, що він оснащений додатковою твердосплавною пластиною 4 з подовженою різальною крайкою 5, що горизонтально встановлена на додатковій головці 6, яка вільно розміщена в глухому отворі 7, виконаному в основній головці 2, і зв'язана з днищем цього отвору за допомогою тарувальної пружини стиску 8, сила пружності якої в її робочому 1 UA 91489 U 5 10 15 (стиснутому) положенні більше чи дорівнює вертикальній складовій основного зусилля різання Fв, формованого при обробці заготівки твердосплавною пластиною 3. Крім цього різець оснащений стопорним засобом, виконаним наприклад у вигляді болта 9, різьбовий стрижень 10 якого сполучений з різьбовим отвором, передбаченим в основній головці 2, і своїм кінцем вільно розміщений у замкнутому пазу 11, що виконаний на додатковій головці 6. Пропонований різець працює наступним чином. Перед процесом різання металу додаткову головку 6 установлюють за допомогою калібра 12 (фіг. 2) в одній площині з крайкою багатогранної різальної пластини 3 і фіксують її в цьому положенні за допомогою болта 9, кінець різьбового стрижня якого вільно розміщають у замкнутому пазу 11, що має ширину більше діаметра різьбового стрижня 10. У результаті цього, по-перше, під впливом пружини 8 виключаються з процесу різання критичні коливання додаткової головки 6, що, як правило, виникають при впливі на метал подовженою різальною крайкою 5, а, по-друге, різальна крайка 5 використовується не в режимі різання металу, а в режимі його "вигладжування". За рахунок цих особливостей пропонованого різця знижена нерівність обробленої поверхні у вигляді гвинтових виступів і гвинтових канавок до Ra=0,4 мкм. Крім цього при "вигладжуванні" оброблюваної поверхні різальною крайкою 5 відбувається її додатковий наклеп, що підвищує утомну міцність виробу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Прохідний збірний різець, що включає державку і головку з закріпленою на ній твердосплавною багатогранною пластиною, який відрізняється тим, що він оснащений додатковою твердосплавною пластиною з подовженою різальною крайкою, що горизонтально встановлена на додатковій головці, яка розміщена у виконаному на основній головці глухому отворі, і зв'язана з днищем цього отвору за допомогою тарувальної пружини стиску, сила пружності якої в її робочому (стиснутому) положенні більше чи дорівнює вертикальній складовій зусилля різання, формованого при обробці заготівки згаданою багатогранною твердосплавною пластиною, при цьому різець оснащений засобом стопоріння додаткової головки щодо основної, що виконаний наприклад у вигляді болта, нарізний стрижень якого зчленований з різьбовим отвором, передбаченим в основній головці, а його кінець вільно розміщений у замкнутому пазу додаткової головки. 2 UA 91489 U 3 UA 91489 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
