Ударно-імпульсна машина для ущільнення композитних матеріалів

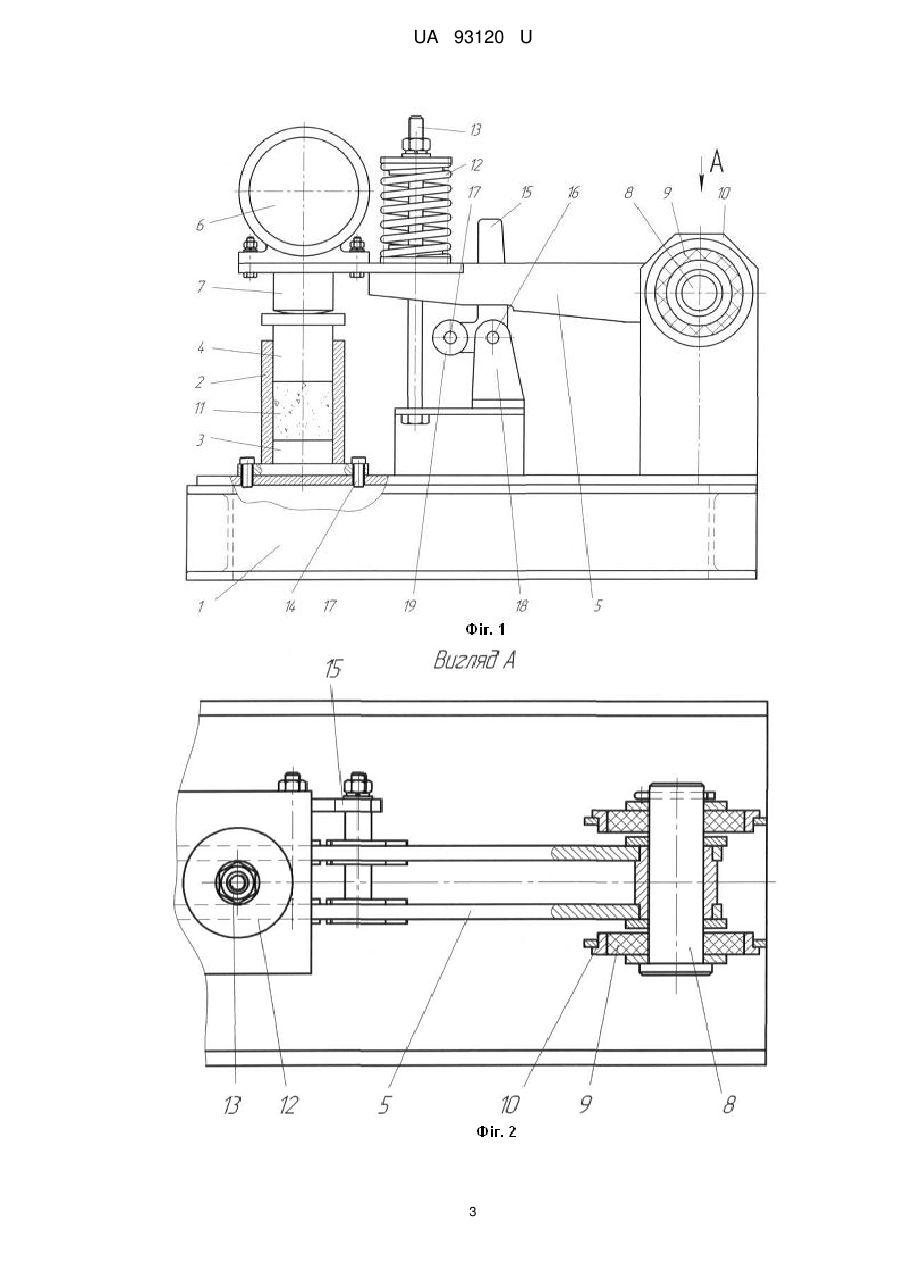

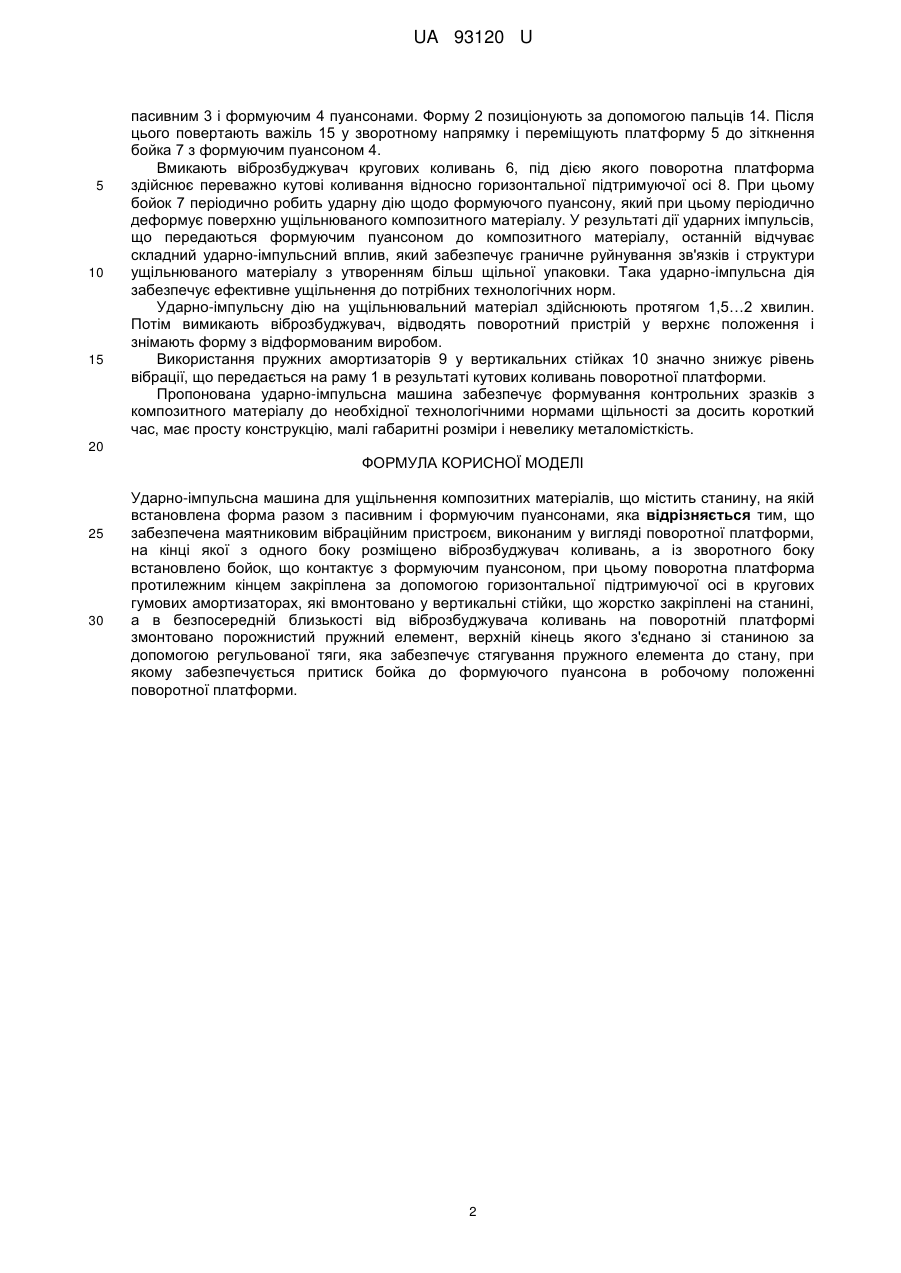

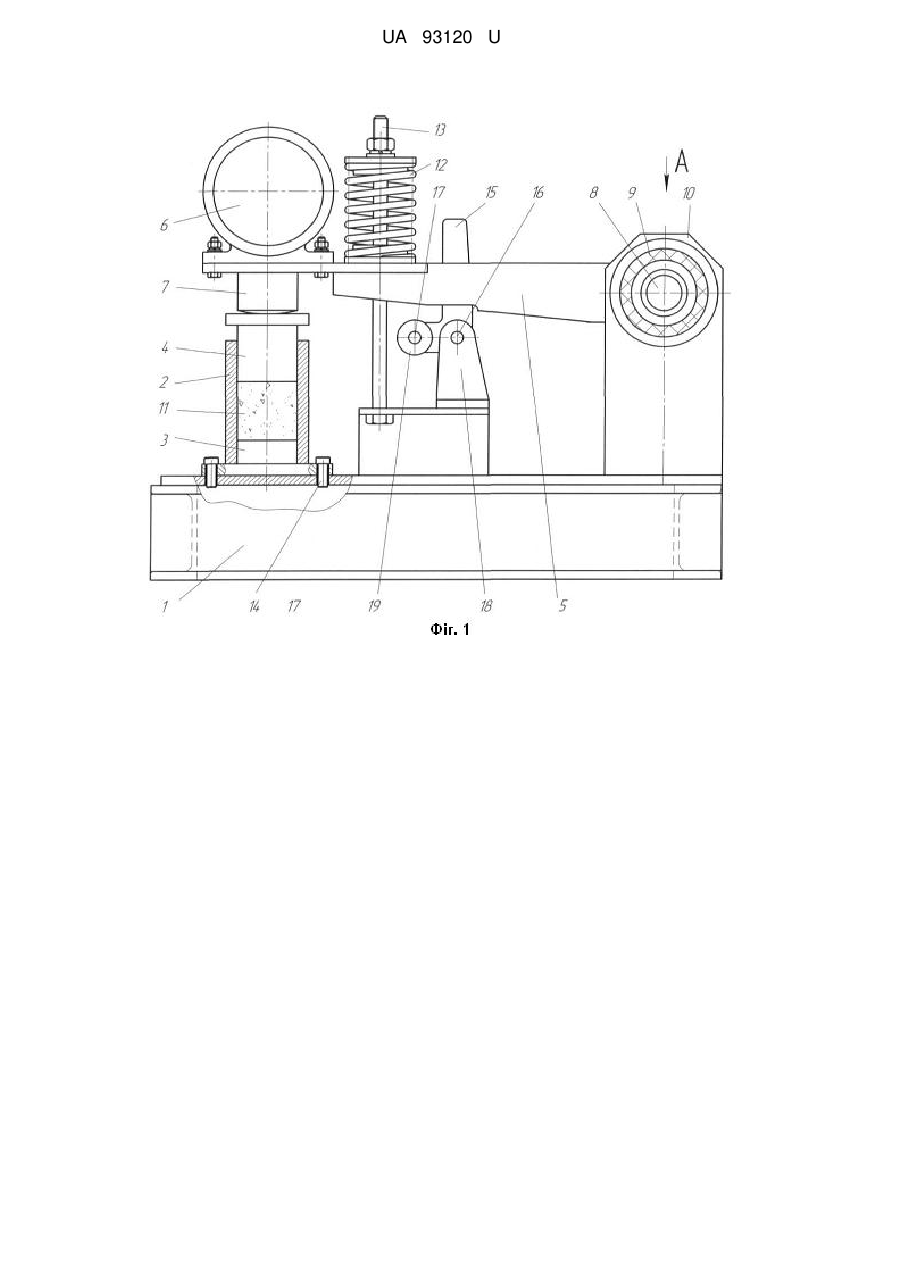

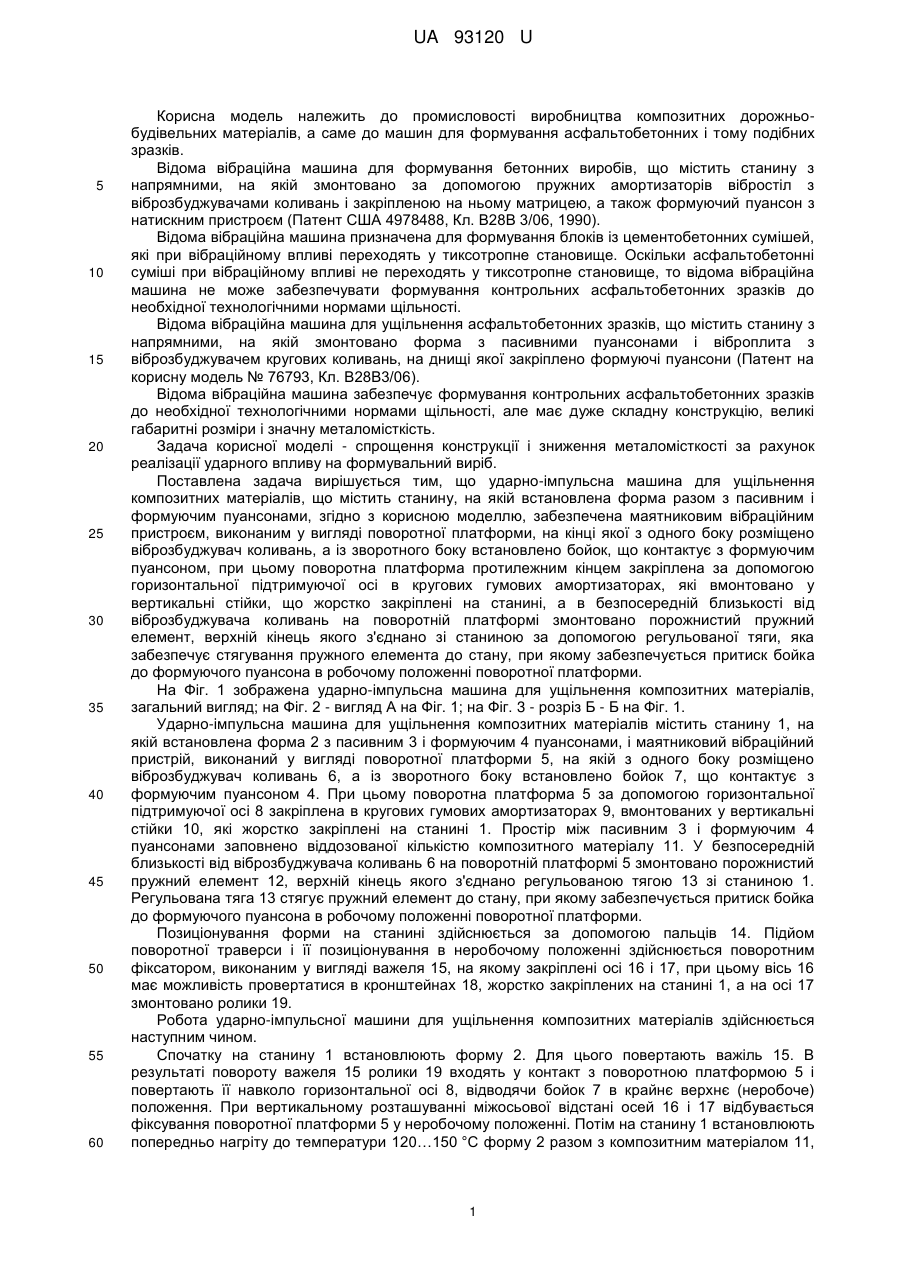

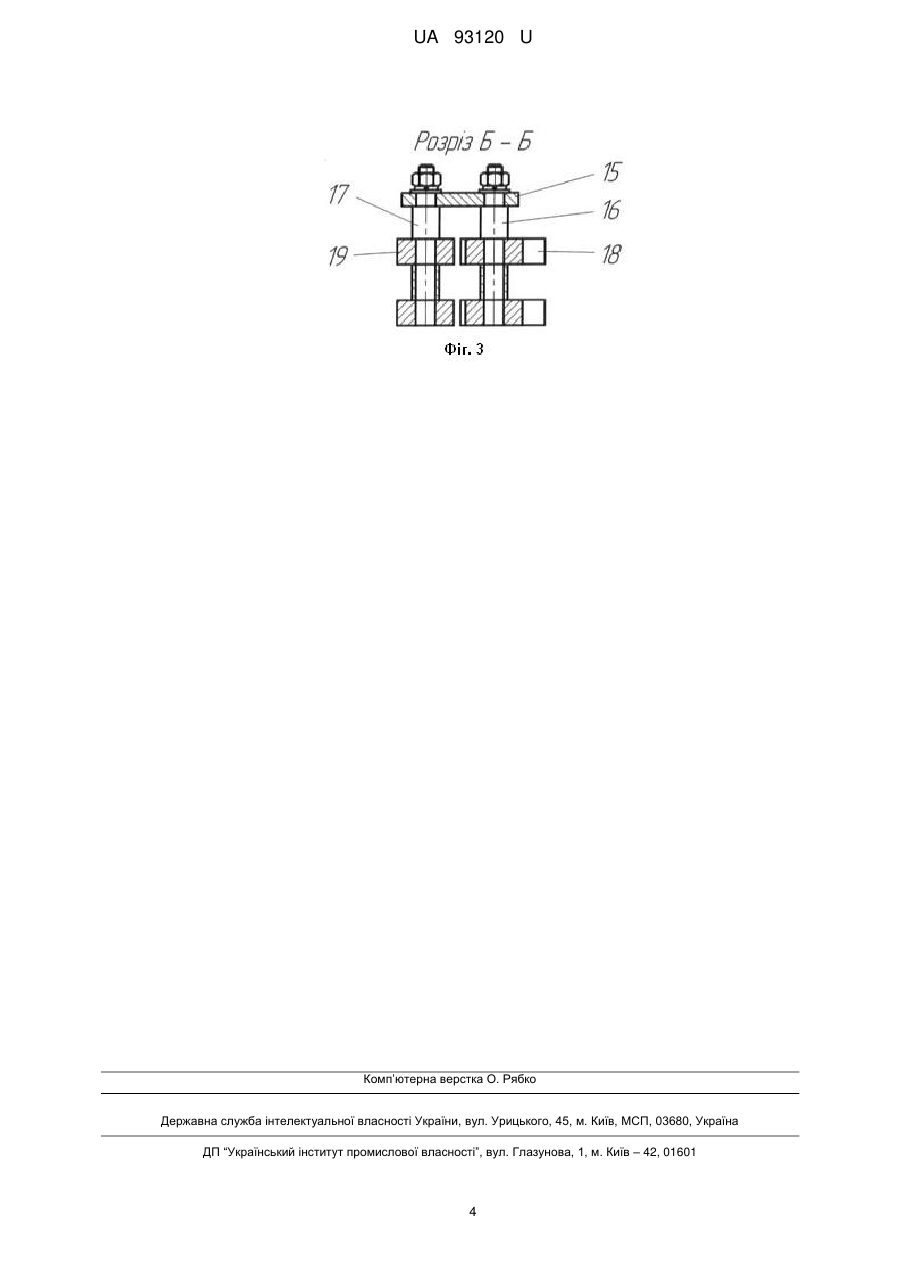

Реферат: Ударно-імпульсна машина для ущільнення композитних матеріалів містить станину, на якій встановлена форма разом з пасивним і формуючим пуансонами. Забезпечена маятниковим вібраційним пристроєм, виконаним у вигляді поворотної платформи, на кінці якої з одного боку розміщено віброзбуджувач коливань, а із зворотного боку встановлено бойок, що контактує з формуючим пуансоном. При цьому поворотна платформа протилежним кінцем закріплена за допомогою горизонтальної підтримуючої осі в кругових гумових амортизаторах, які вмонтовано у вертикальні стійки, що жорстко закріплені на станині. На поворотній платформі змонтовано порожнистий пружний елемент, верхній кінець якого з'єднано зі станиною за допомогою регульованої тяги, яка забезпечує стягування пружного елемента до стану. UA 93120 U (54) УДАРНО-ІМПУЛЬСНА МАШИНА ДЛЯ УЩІЛЬНЕННЯ КОМПОЗИТНИХ МАТЕРІАЛІВ UA 93120 U UA 93120 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до промисловості виробництва композитних дорожньобудівельних матеріалів, а саме до машин для формування асфальтобетонних і тому подібних зразків. Відома вібраційна машина для формування бетонних виробів, що містить станину з напрямними, на якій змонтовано за допомогою пружних амортизаторів вібростіл з віброзбуджувачами коливань і закріпленою на ньому матрицею, а також формуючий пуансон з натискним пристроєм (Патент США 4978488, Кл. В28В 3/06, 1990). Відома вібраційна машина призначена для формування блоків із цементобетонних сумішей, які при вібраційному впливі переходять у тиксотропне становище. Оскільки асфальтобетонні суміші при вібраційному впливі не переходять у тиксотропне становище, то відома вібраційна машина не може забезпечувати формування контрольних асфальтобетонних зразків до необхідної технологічними нормами щільності. Відома вібраційна машина для ущільнення асфальтобетонних зразків, що містить станину з напрямними, на якій змонтовано форма з пасивними пуансонами і віброплита з віброзбуджувачем кругових коливань, на днищі якої закріплено формуючі пуансони (Патент на корисну модель № 76793, Кл. В28В3/06). Відома вібраційна машина забезпечує формування контрольних асфальтобетонних зразків до необхідної технологічними нормами щільності, але має дуже складну конструкцію, великі габаритні розміри і значну металомісткість. Задача корисної моделі - спрощення конструкції і зниження металомісткості за рахунок реалізації ударного впливу на формувальний виріб. Поставлена задача вирішується тим, що ударно-імпульсна машина для ущільнення композитних матеріалів, що містить станину, на якій встановлена форма разом з пасивним і формуючим пуансонами, згідно з корисною моделлю, забезпечена маятниковим вібраційним пристроєм, виконаним у вигляді поворотної платформи, на кінці якої з одного боку розміщено віброзбуджувач коливань, а із зворотного боку встановлено бойок, що контактує з формуючим пуансоном, при цьому поворотна платформа протилежним кінцем закріплена за допомогою горизонтальної підтримуючої осі в кругових гумових амортизаторах, які вмонтовано у вертикальні стійки, що жорстко закріплені на станині, а в безпосередній близькості від віброзбуджувача коливань на поворотній платформі змонтовано порожнистий пружний елемент, верхній кінець якого з'єднано зі станиною за допомогою регульованої тяги, яка забезпечує стягування пружного елемента до стану, при якому забезпечується притиск бойка до формуючого пуансона в робочому положенні поворотної платформи. На Фіг. 1 зображена ударно-імпульсна машина для ущільнення композитних матеріалів, загальний вигляд; на Фіг. 2 - вигляд А на Фіг. 1; на Фіг. 3 - розріз Б - Б на Фіг. 1. Ударно-імпульсна машина для ущільнення композитних матеріалів містить станину 1, на якій встановлена форма 2 з пасивним 3 і формуючим 4 пуансонами, і маятниковий вібраційний пристрій, виконаний у вигляді поворотної платформи 5, на якій з одного боку розміщено віброзбуджувач коливань 6, а із зворотного боку встановлено бойок 7, що контактує з формуючим пуансоном 4. При цьому поворотна платформа 5 за допомогою горизонтальної підтримуючої осі 8 закріплена в кругових гумових амортизаторах 9, вмонтованих у вертикальні стійки 10, які жорстко закріплені на станині 1. Простір між пасивним 3 і формуючим 4 пуансонами заповнено віддозованої кількістю композитного матеріалу 11. У безпосередній близькості від віброзбуджувача коливань 6 на поворотній платформі 5 змонтовано порожнистий пружний елемент 12, верхній кінець якого з'єднано регульованою тягою 13 зі станиною 1. Регульована тяга 13 стягує пружний елемент до стану, при якому забезпечується притиск бойка до формуючого пуансона в робочому положенні поворотної платформи. Позиціонування форми на станині здійснюється за допомогою пальців 14. Підйом поворотної траверси і її позиціонування в неробочому положенні здійснюється поворотним фіксатором, виконаним у вигляді важеля 15, на якому закріплені осі 16 і 17, при цьому вісь 16 має можливість провертатися в кронштейнах 18, жорстко закріплених на станині 1, а на осі 17 змонтовано ролики 19. Робота ударно-імпульсної машини для ущільнення композитних матеріалів здійснюється наступним чином. Спочатку на станину 1 встановлюють форму 2. Для цього повертають важіль 15. В результаті повороту важеля 15 ролики 19 входять у контакт з поворотною платформою 5 і повертають її навколо горизонтальної осі 8, відводячи бойок 7 в крайнє верхнє (неробоче) положення. При вертикальному розташуванні міжосьової відстані осей 16 і 17 відбувається фіксування поворотної платформи 5 у неробочому положенні. Потім на станину 1 встановлюють попередньо нагріту до температури 120…150 °C форму 2 разом з композитним матеріалом 11, 1 UA 93120 U 5 10 15 пасивним 3 і формуючим 4 пуансонами. Форму 2 позиціонують за допомогою пальців 14. Після цього повертають важіль 15 у зворотному напрямку і переміщують платформу 5 до зіткнення бойка 7 з формуючим пуансоном 4. Вмикають віброзбуджувач кругових коливань 6, під дією якого поворотна платформа здійснює переважно кутові коливання відносно горизонтальної підтримуючої осі 8. При цьому бойок 7 періодично робить ударну дію щодо формуючого пуансону, який при цьому періодично деформує поверхню ущільнюваного композитного матеріалу. У результаті дії ударних імпульсів, що передаються формуючим пуансоном до композитного матеріалу, останній відчуває складний ударно-імпульсний вплив, який забезпечує граничне руйнування зв'язків і структури ущільнюваного матеріалу з утворенням більш щільної упаковки. Така ударно-імпульсна дія забезпечує ефективне ущільнення до потрібних технологічних норм. Ударно-імпульсну дію на ущільнювальний матеріал здійснюють протягом 1,5…2 хвилин. Потім вимикають віброзбуджувач, відводять поворотний пристрій у верхнє положення і знімають форму з відформованим виробом. Використання пружних амортизаторів 9 у вертикальних стійках 10 значно знижує рівень вібрації, що передається на раму 1 в результаті кутових коливань поворотної платформи. Пропонована ударно-імпульсна машина забезпечує формування контрольних зразків з композитного матеріалу до необхідної технологічними нормами щільності за досить короткий час, має просту конструкцію, малі габаритні розміри і невелику металомісткість. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Ударно-імпульсна машина для ущільнення композитних матеріалів, що містить станину, на якій встановлена форма разом з пасивним і формуючим пуансонами, яка відрізняється тим, що забезпечена маятниковим вібраційним пристроєм, виконаним у вигляді поворотної платформи, на кінці якої з одного боку розміщено віброзбуджувач коливань, а із зворотного боку встановлено бойок, що контактує з формуючим пуансоном, при цьому поворотна платформа протилежним кінцем закріплена за допомогою горизонтальної підтримуючої осі в кругових гумових амортизаторах, які вмонтовано у вертикальні стійки, що жорстко закріплені на станині, а в безпосередній близькості від віброзбуджувача коливань на поворотній платформі змонтовано порожнистий пружний елемент, верхній кінець якого з'єднано зі станиною за допомогою регульованої тяги, яка забезпечує стягування пружного елемента до стану, при якому забезпечується притиск бойка до формуючого пуансона в робочому положенні поворотної платформи. 2 UA 93120 U 3 UA 93120 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
