Допоміжна лебідка з швидкознімним барабаном

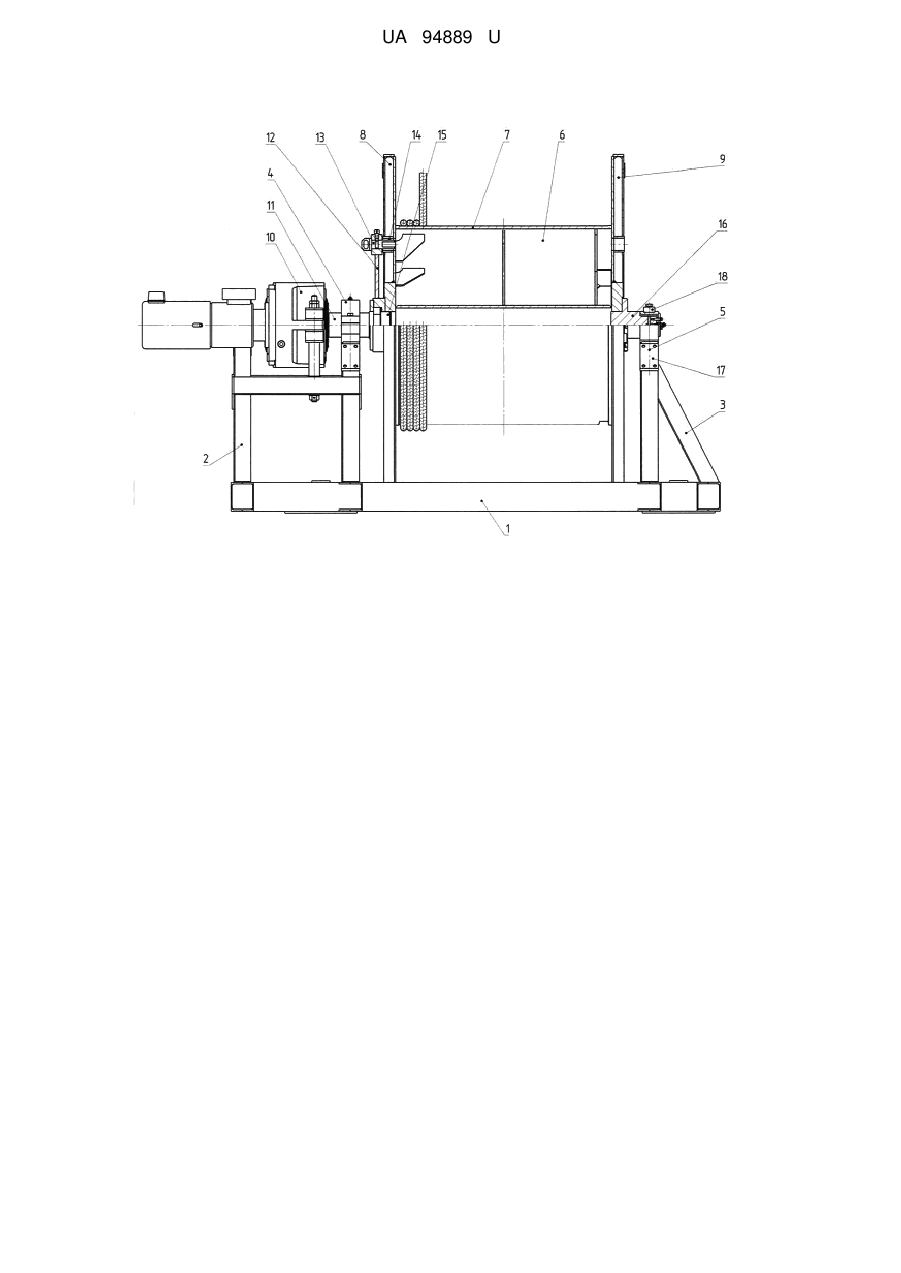

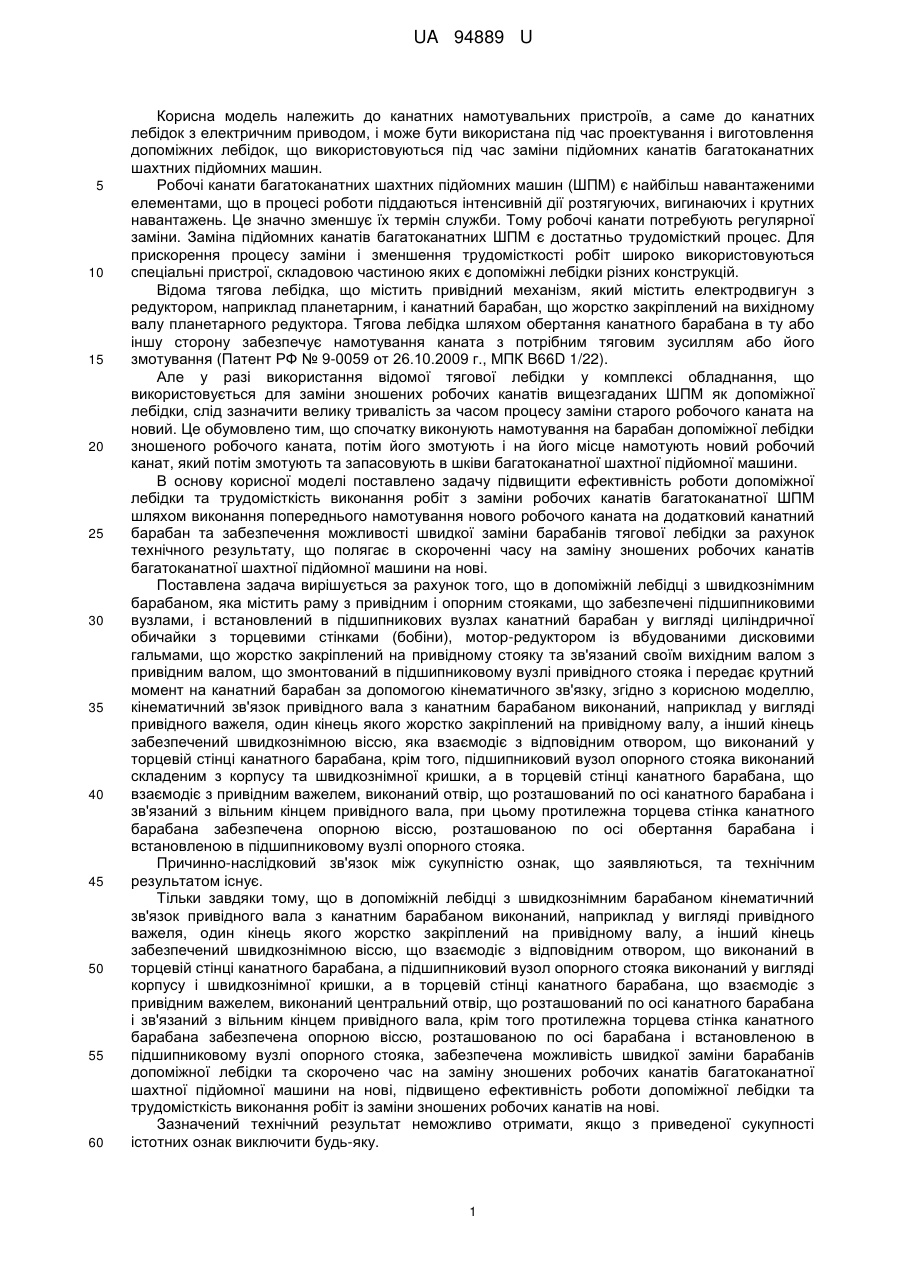

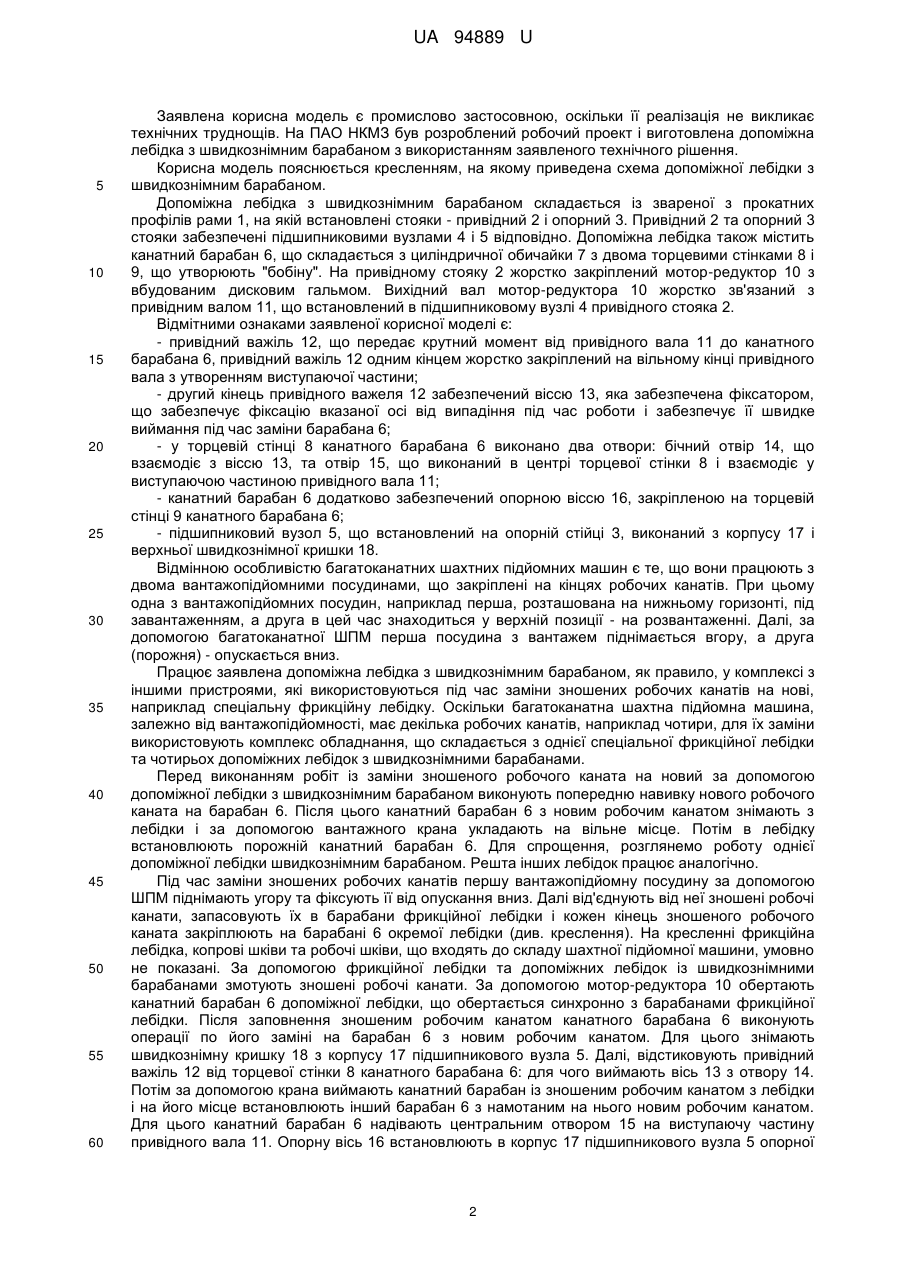

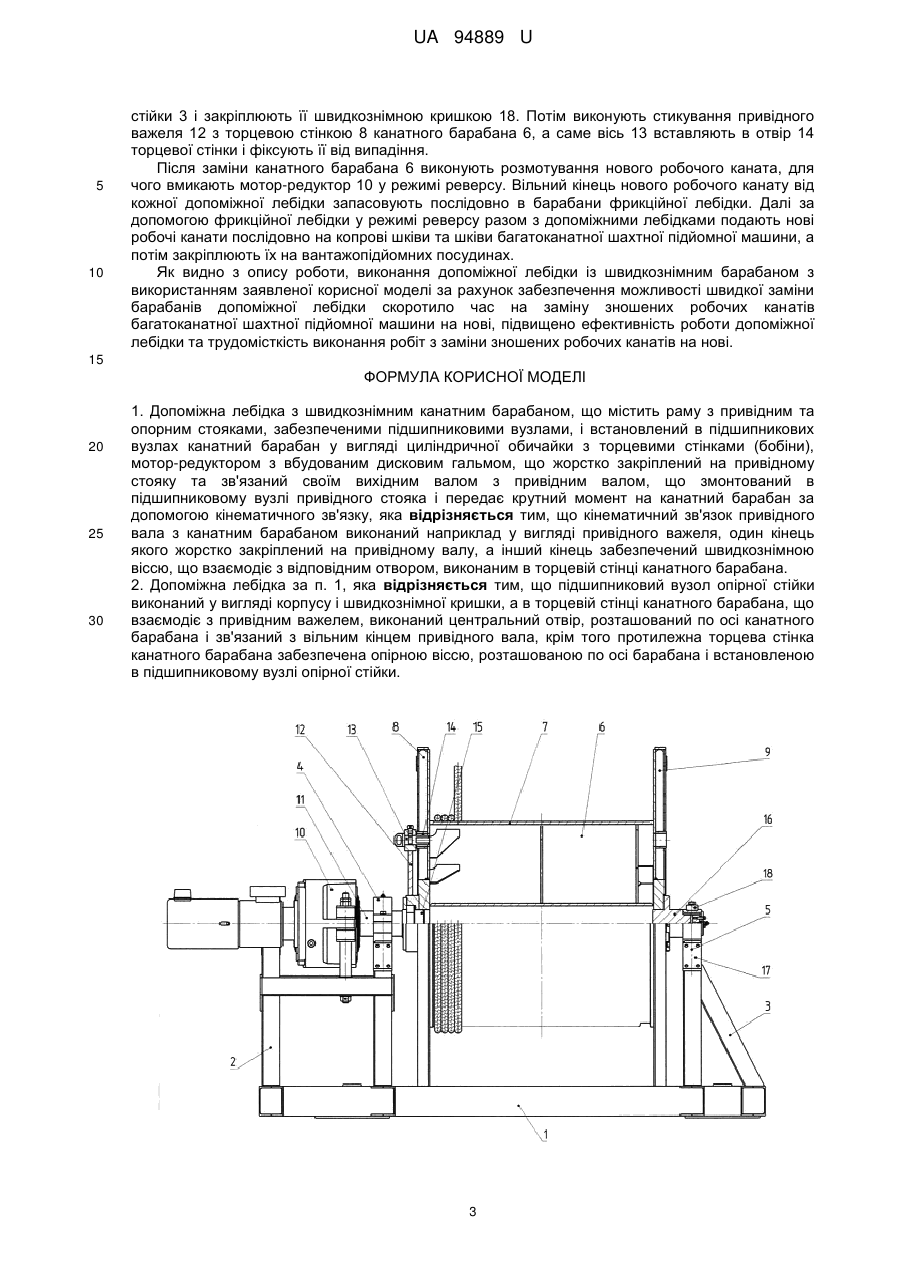

Реферат: Допоміжна лебідка містить раму з привідним та опорним стояками, забезпеченими підшипниковими вузлами, швидкознімний канатний барабан, мотор-редуктор з вбудованим дисковим гальмом, що жорстко закріплений на привідному стояку та зв'язаний своїм вихідним валом з привідним валом. Швидкознімний канатний барабан встановлений в підшипникових вузлах і виконаний у вигляді циліндричної обичайки з торцевими стінками (бобіни). Привідний вал змонтований в підшипниковому вузлі привідного стояка і передає крутний момент на канатний барабан за допомогою кінематичного зв'язку, виконаного наприклад у вигляді привідного важеля. Один кінець привідного важеля жорстко закріплений на привідному валу, а інший кінець забезпечений швидкознімною віссю, що взаємодіє з відповідним отвором, виконаним в торцевій стінці канатного барабана. UA 94889 U (54) ДОПОМІЖНА ЛЕБІДКА З ШВИДКОЗНІМНИМ БАРАБАНОМ UA 94889 U UA 94889 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до канатних намотувальних пристроїв, а саме до канатних лебідок з електричним приводом, і може бути використана під час проектування і виготовлення допоміжних лебідок, що використовуються під час заміни підйомних канатів багатоканатних шахтних підйомних машин. Робочі канати багатоканатних шахтних підйомних машин (ШПМ) є найбільш навантаженими елементами, що в процесі роботи піддаються інтенсивній дії розтягуючих, вигинаючих і крутних навантажень. Це значно зменшує їх термін служби. Тому робочі канати потребують регулярної заміни. Заміна підйомних канатів багатоканатних ШПМ є достатньо трудомісткий процес. Для прискорення процесу заміни і зменшення трудомісткості робіт широко використовуються спеціальні пристрої, складовою частиною яких є допоміжні лебідки різних конструкцій. Відома тягова лебідка, що містить привідний механізм, який містить електродвигун з редуктором, наприклад планетарним, і канатний барабан, що жорстко закріплений на вихідному валу планетарного редуктора. Тягова лебідка шляхом обертання канатного барабана в ту або іншу сторону забезпечує намотування каната з потрібним тяговим зусиллям або його змотування (Патент РФ № 9-0059 от 26.10.2009 г., МПК B66D 1/22). Але у разі використання відомої тягової лебідки у комплексі обладнання, що використовується для заміни зношених робочих канатів вищезгаданих ШПМ як допоміжної лебідки, слід зазначити велику тривалість за часом процесу заміни старого робочого каната на новий. Це обумовлено тим, що спочатку виконують намотування на барабан допоміжної лебідки зношеного робочого каната, потім його змотують і на його місце намотують новий робочий канат, який потім змотують та запасовують в шківи багатоканатної шахтної підйомної машини. В основу корисної моделі поставлено задачу підвищити ефективність роботи допоміжної лебідки та трудомісткість виконання робіт з заміни робочих канатів багатоканатної ШПМ шляхом виконання попереднього намотування нового робочого каната на додатковий канатний барабан та забезпечення можливості швидкої заміни барабанів тягової лебідки за рахунок технічного результату, що полягає в скороченні часу на заміну зношених робочих канатів багатоканатної шахтної підйомної машини на нові. Поставлена задача вирішується за рахунок того, що в допоміжній лебідці з швидкознімним барабаном, яка містить раму з привідним і опорним стояками, що забезпечені підшипниковими вузлами, і встановлений в підшипникових вузлах канатний барабан у вигляді циліндричної обичайки з торцевими стінками (бобіни), мотор-редуктором із вбудованими дисковими гальмами, що жорстко закріплений на привідному стояку та зв'язаний своїм вихідним валом з привідним валом, що змонтований в підшипниковому вузлі привідного стояка і передає крутний момент на канатний барабан за допомогою кінематичного зв'язку, згідно з корисною моделлю, кінематичний зв'язок привідного вала з канатним барабаном виконаний, наприклад у вигляді привідного важеля, один кінець якого жорстко закріплений на привідному валу, а інший кінець забезпечений швидкознімною віссю, яка взаємодіє з відповідним отвором, що виконаний у торцевій стінці канатного барабана, крім того, підшипниковий вузол опорного стояка виконаний складеним з корпусу та швидкознімної кришки, а в торцевій стінці канатного барабана, що взаємодіє з привідним важелем, виконаний отвір, що розташований по осі канатного барабана і зв'язаний з вільним кінцем привідного вала, при цьому протилежна торцева стінка канатного барабана забезпечена опорною віссю, розташованою по осі обертання барабана і встановленою в підшипниковому вузлі опорного стояка. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує. Тільки завдяки тому, що в допоміжній лебідці з швидкознімним барабаном кінематичний зв'язок привідного вала з канатним барабаном виконаний, наприклад у вигляді привідного важеля, один кінець якого жорстко закріплений на привідному валу, а інший кінець забезпечений швидкознімною віссю, що взаємодіє з відповідним отвором, що виконаний в торцевій стінці канатного барабана, а підшипниковий вузол опорного стояка виконаний у вигляді корпусу і швидкознімної кришки, а в торцевій стінці канатного барабана, що взаємодіє з привідним важелем, виконаний центральний отвір, що розташований по осі канатного барабана і зв'язаний з вільним кінцем привідного вала, крім того протилежна торцева стінка канатного барабана забезпечена опорною віссю, розташованою по осі барабана і встановленою в підшипниковому вузлі опорного стояка, забезпечена можливість швидкої заміни барабанів допоміжної лебідки та скорочено час на заміну зношених робочих канатів багатоканатної шахтної підйомної машини на нові, підвищено ефективність роботи допоміжної лебідки та трудомісткість виконання робіт із заміни зношених робочих канатів на нові. Зазначений технічний результат неможливо отримати, якщо з приведеної сукупності істотних ознак виключити будь-яку. 1 UA 94889 U 5 10 15 20 25 30 35 40 45 50 55 60 Заявлена корисна модель є промислово застосовною, оскільки її реалізація не викликає технічних труднощів. На ПАО НКМЗ був розроблений робочий проект і виготовлена допоміжна лебідка з швидкознімним барабаном з використанням заявленого технічного рішення. Корисна модель пояснюється кресленням, на якому приведена схема допоміжної лебідки з швидкознімним барабаном. Допоміжна лебідка з швидкознімним барабаном складається із звареної з прокатних профілів рами 1, на якій встановлені стояки - привідний 2 і опорний 3. Привідний 2 та опорний 3 стояки забезпечені підшипниковими вузлами 4 і 5 відповідно. Допоміжна лебідка також містить канатний барабан 6, що складається з циліндричної обичайки 7 з двома торцевими стінками 8 і 9, що утворюють "бобіну". На привідному стояку 2 жорстко закріплений мотор-редуктор 10 з вбудованим дисковим гальмом. Вихідний вал мотор-редуктора 10 жорстко зв'язаний з привідним валом 11, що встановлений в підшипниковому вузлі 4 привідного стояка 2. Відмітними ознаками заявленої корисної моделі є: - привідний важіль 12, що передає крутний момент від привідного вала 11 до канатного барабана 6, привідний важіль 12 одним кінцем жорстко закріплений на вільному кінці привідного вала з утворенням виступаючої частини; - другий кінець привідного важеля 12 забезпечений віссю 13, яка забезпечена фіксатором, що забезпечує фіксацію вказаної осі від випадіння під час роботи і забезпечує її швидке виймання під час заміни барабана 6; - у торцевій стінці 8 канатного барабана 6 виконано два отвори: бічний отвір 14, що взаємодіє з віссю 13, та отвір 15, що виконаний в центрі торцевої стінки 8 і взаємодіє у виступаючою частиною привідного вала 11; - канатний барабан 6 додатково забезпечений опорною віссю 16, закріпленою на торцевій стінці 9 канатного барабана 6; - підшипниковий вузол 5, що встановлений на опорній стійці 3, виконаний з корпусу 17 і верхньої швидкознімної кришки 18. Відмінною особливістю багатоканатних шахтних підйомних машин є те, що вони працюють з двома вантажопідйомними посудинами, що закріплені на кінцях робочих канатів. При цьому одна з вантажопідйомних посудин, наприклад перша, розташована на нижньому горизонті, під завантаженням, а друга в цей час знаходиться у верхній позиції - на розвантаженні. Далі, за допомогою багатоканатної ШПМ перша посудина з вантажем піднімається вгору, а друга (порожня) - опускається вниз. Працює заявлена допоміжна лебідка з швидкознімним барабаном, як правило, у комплексі з іншими пристроями, які використовуються під час заміни зношених робочих канатів на нові, наприклад спеціальну фрикційну лебідку. Оскільки багатоканатна шахтна підйомна машина, залежно від вантажопідйомності, має декілька робочих канатів, наприклад чотири, для їх заміни використовують комплекс обладнання, що складається з однієї спеціальної фрикційної лебідки та чотирьох допоміжних лебідок з швидкознімними барабанами. Перед виконанням робіт із заміни зношеного робочого каната на новий за допомогою допоміжної лебідки з швидкознімним барабаном виконують попередню навивку нового робочого каната на барабан 6. Після цього канатний барабан 6 з новим робочим канатом знімають з лебідки і за допомогою вантажного крана укладають на вільне місце. Потім в лебідку встановлюють порожній канатний барабан 6. Для спрощення, розглянемо роботу однієї допоміжної лебідки швидкознімним барабаном. Решта інших лебідок працює аналогічно. Під час заміни зношених робочих канатів першу вантажопідйомну посудину за допомогою ШПМ піднімають угору та фіксують її від опускання вниз. Далі від'єднують від неї зношені робочі канати, запасовують їх в барабани фрикційної лебідки і кожен кінець зношеного робочого каната закріплюють на барабані 6 окремої лебідки (див. креслення). На кресленні фрикційна лебідка, копрові шківи та робочі шківи, що входять до складу шахтної підйомної машини, умовно не показані. За допомогою фрикційної лебідки та допоміжних лебідок із швидкознімними барабанами змотують зношені робочі канати. За допомогою мотор-редуктора 10 обертають канатний барабан 6 допоміжної лебідки, що обертається синхронно з барабанами фрикційної лебідки. Після заповнення зношеним робочим канатом канатного барабана 6 виконують операції по його заміні на барабан 6 з новим робочим канатом. Для цього знімають швидкознімну кришку 18 з корпусу 17 підшипникового вузла 5. Далі, відстиковують привідний важіль 12 від торцевої стінки 8 канатного барабана 6: для чого виймають вісь 13 з отвору 14. Потім за допомогою крана виймають канатний барабан із зношеним робочим канатом з лебідки і на його місце встановлюють інший барабан 6 з намотаним на нього новим робочим канатом. Для цього канатний барабан 6 надівають центральним отвором 15 на виступаючу частину привідного вала 11. Опорну вісь 16 встановлюють в корпус 17 підшипникового вузла 5 опорної 2 UA 94889 U 5 10 стійки 3 і закріплюють її швидкознімною кришкою 18. Потім виконують стикування привідного важеля 12 з торцевою стінкою 8 канатного барабана 6, а саме вісь 13 вставляють в отвір 14 торцевої стінки і фіксують її від випадіння. Після заміни канатного барабана 6 виконують розмотування нового робочого каната, для чого вмикають мотор-редуктор 10 у режимі реверсу. Вільний кінець нового робочого канату від кожної допоміжної лебідки запасовують послідовно в барабани фрикційної лебідки. Далі за допомогою фрикційної лебідки у режимі реверсу разом з допоміжними лебідками подають нові робочі канати послідовно на копрові шківи та шківи багатоканатної шахтної підйомної машини, а потім закріплюють їх на вантажопідйомних посудинах. Як видно з опису роботи, виконання допоміжної лебідки із швидкознімним барабаном з використанням заявленої корисної моделі за рахунок забезпечення можливості швидкої заміни барабанів допоміжної лебідки скоротило час на заміну зношених робочих канатів багатоканатної шахтної підйомної машини на нові, підвищено ефективність роботи допоміжної лебідки та трудомісткість виконання робіт з заміни зношених робочих канатів на нові. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Допоміжна лебідка з швидкознімним канатним барабаном, що містить раму з привідним та опорним стояками, забезпеченими підшипниковими вузлами, і встановлений в підшипникових вузлах канатний барабан у вигляді циліндричної обичайки з торцевими стінками (бобіни), мотор-редуктором з вбудованим дисковим гальмом, що жорстко закріплений на привідному стояку та зв'язаний своїм вихідним валом з привідним валом, що змонтований в підшипниковому вузлі привідного стояка і передає крутний момент на канатний барабан за допомогою кінематичного зв'язку, яка відрізняється тим, що кінематичний зв'язок привідного вала з канатним барабаном виконаний наприклад у вигляді привідного важеля, один кінець якого жорстко закріплений на привідному валу, а інший кінець забезпечений швидкознімною віссю, що взаємодіє з відповідним отвором, виконаним в торцевій стінці канатного барабана. 2. Допоміжна лебідка за п. 1, яка відрізняється тим, що підшипниковий вузол опірної стійки виконаний у вигляді корпусу і швидкознімної кришки, а в торцевій стінці канатного барабана, що взаємодіє з привідним важелем, виконаний центральний отвір, розташований по осі канатного барабана і зв'язаний з вільним кінцем привідного вала, крім того протилежна торцева стінка канатного барабана забезпечена опірною віссю, розташованою по осі барабана і встановленою в підшипниковому вузлі опірної стійки. 3 UA 94889 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
