Настільний буліт
Формула / Реферат
1. Настільний буліт, який містить корпус, верхня кришка якого виконана у вигляді ігрового поля, а також установлені на верхній кришці з можливістю повороту метальник шайб і розташовану вертикально фігурку воротаря з можливістю переміщення, крім того містить пристрій включення, який відрізняється тим, що ігрове поле виконане з безліччю отворів для можливості виходу повітря під надлишковим тиском, створюваним за допомогою вентилятора чи компресора, встановленого знизу повітронепроникного корпусу, метальник шайб, виконаний у вигляді фігурки хокеїста, укріпленої на вертикальній осі з можливістю різкого повороту навколо неї за допомогою електромагнітного приводу, фігурка воротаря укріплена на вертикальній осі з можливістю переміщення уздовж лінії воріт, крім того містить систему повернення кинутих шайб у приймальний лоток гравця й електронний блок керування, контролю й індикації.
2. Настільний буліт за п. 1, який відрізняється тим, що фігурка воротаря укріплена з можливістю автоматичного хаотичного реверсивного переміщення уздовж лінії воріт за допомогою електроприводу.
3. Настільний буліт за п. 1, який відрізняється тим, що система повернення кинутих шайб виконана у вигляді двох похилих перфорованих площин, розташованих уздовж бортів з нахилом униз від фігурки воротаря до фігурки хокеїста і з'єднаних із приймальним лотком.
4. Настільний буліт за п. 1, який відрізняється тим, що пристрій включення містить монетоприймач з таймером і замикаючими контактами кнопку пуску.
5. Настільний буліт за п. 1, який відрізняється тим, що електронний блок керування, контролю й індикації містить блок живлення, блок керування, контрольний пристрій, сигналізатор „взяття воріт” і індикатор рахунку забитих шайб.
6. Настільний буліт за пп. 1 і 5, який відрізняється тим, що контрольний пристрій виконаний у вигляді оптоелектронних випромінювача і приймача, розташованих позаду лінії воріт на рівні половини товщини шайби.
7. Настільний буліт за пп. 1 і 5, який відрізняється тим, що сигналізатор „взяття воріт” виконаний у вигляді імпульсного підсвічування червоним світлом індикатора рахунку забитих шайб.
8. Настільний буліт за пп. 1 і 5, який відрізняється тим, що індикатор рахунку забитих шайб виконаний у вигляді багатопозиційного цифрового восьмисегментного індикатора.
Текст

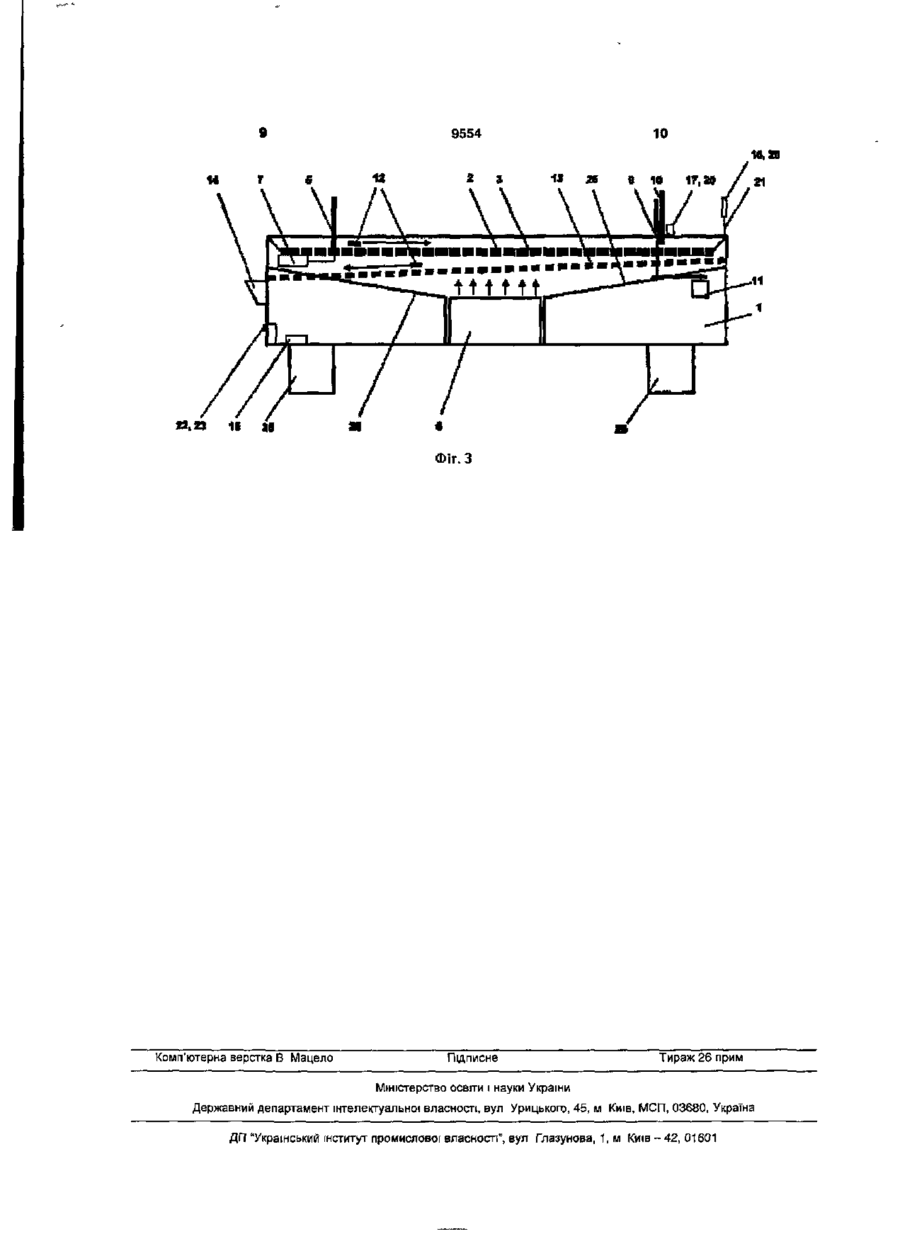

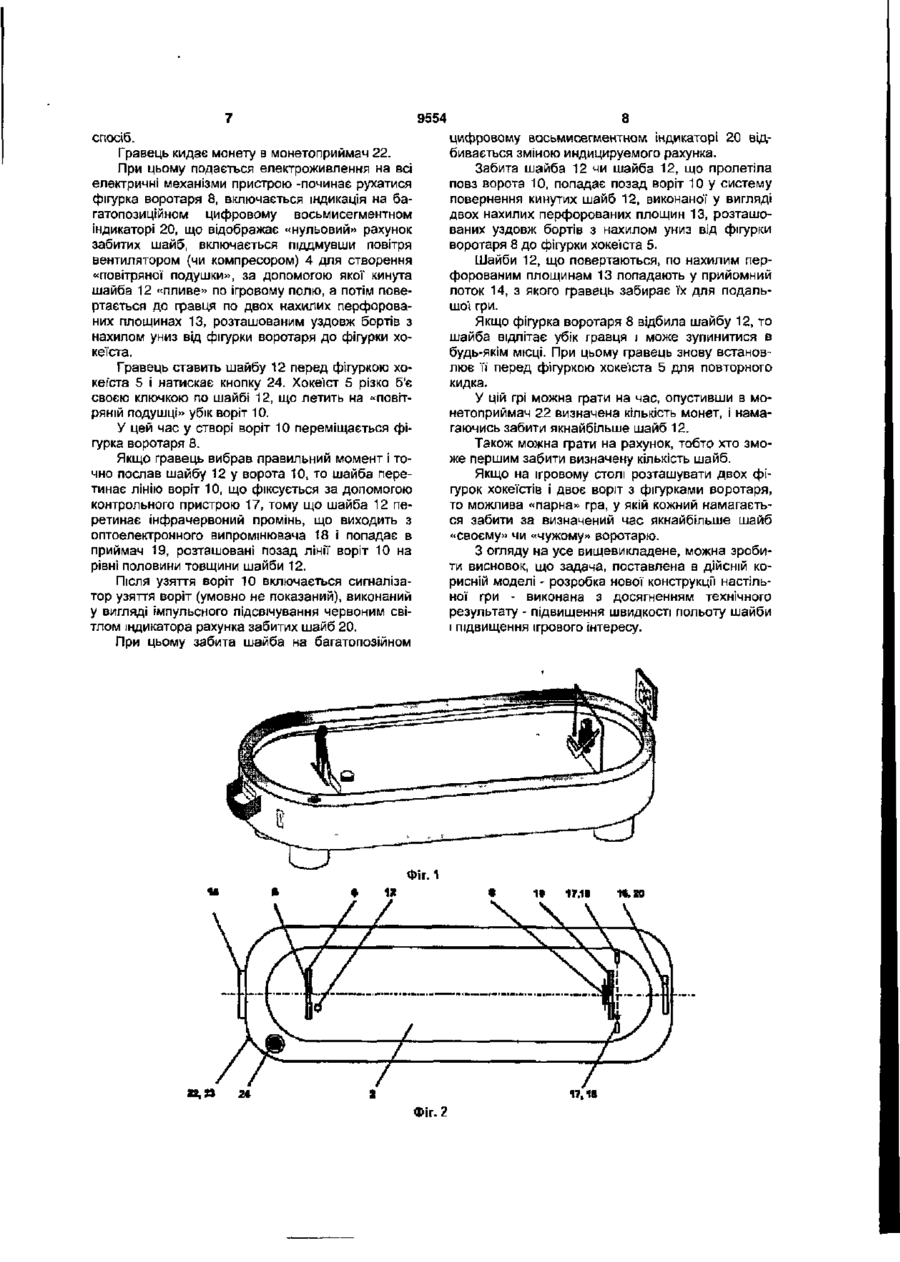

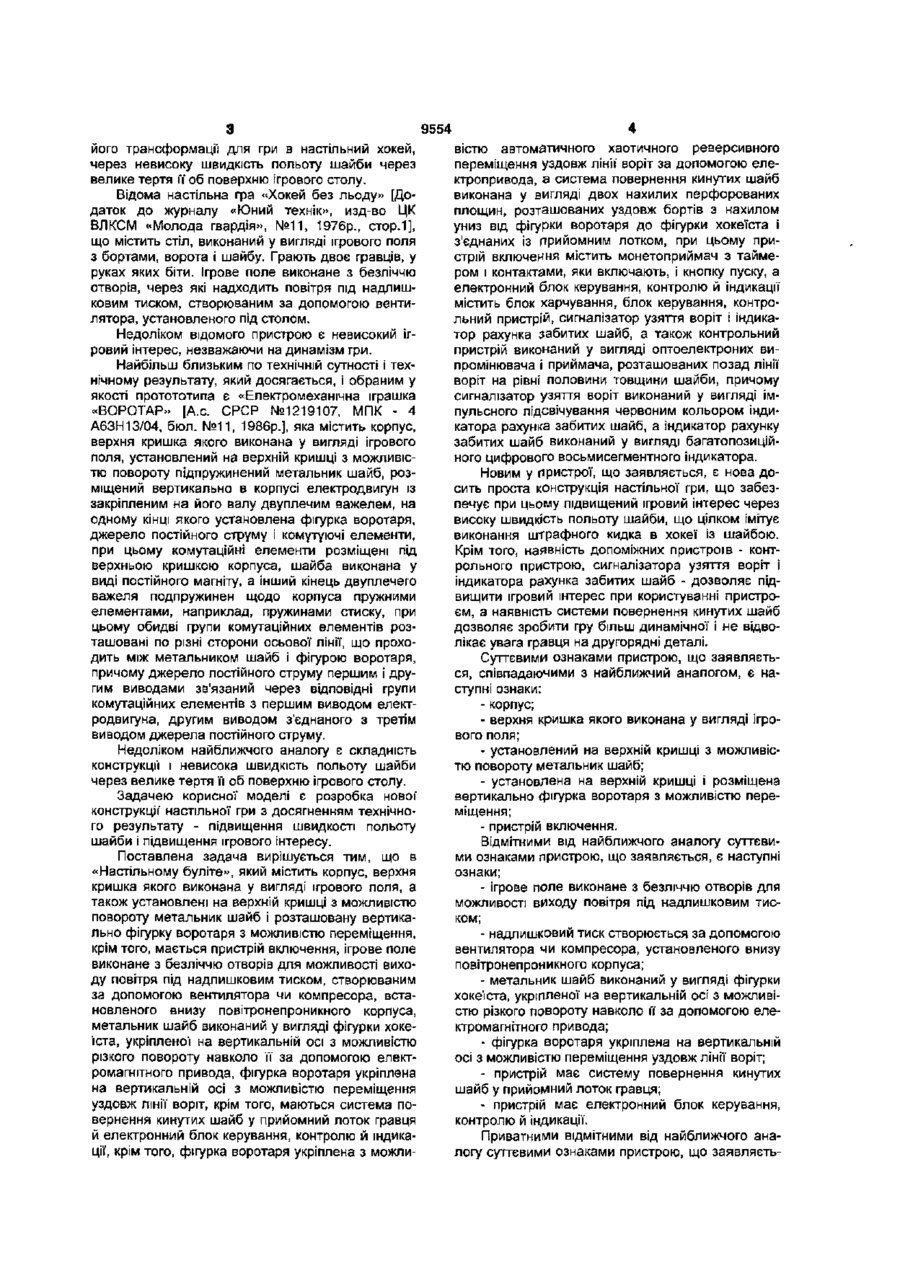

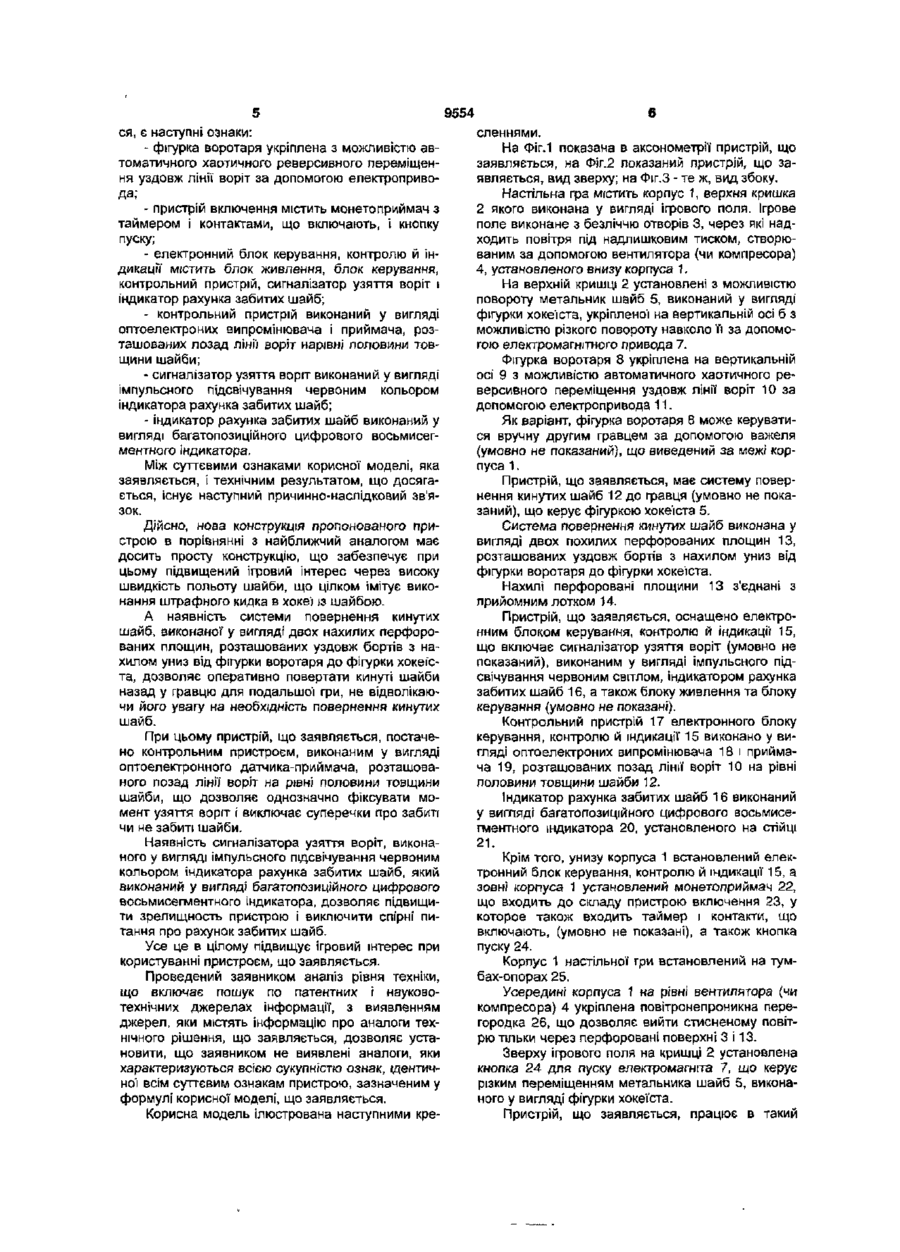

1. Настільний буліт, який містить корпус, верхня кришка якого виконана у вигляді ігрового поля, а також установлені на верхній кришці з можливістю повороту метальник шайб і розташовану вертикально фігурку воротаря з можливістю переміщення, крім того, мається пристрій включення, який відрізняється тим, що ігрове поле виконане з безліччю отворів для можливості виходу повітря під надлишковим тиском, створюваним за допомогою вентилятора чи компресора, встановленого внизу повітронепроникного корпусу, метальник шайб виконаний у вигляді фігурки хокеїста, укріпленої на вертикальній осі з можливістю різкого повороту навколо її за допомогою електромагнітного привода, фігурка воротаря укріплена на вертикальній осі з можливістю переміщення уздовж лінії воріт, крім того, маються система повернення кинутих шайб у прийомний лоток гравця й електронний блок керування, контролю й індикації. 2. Настільний буліт за п. 1, який відрізняється тим, що фігурка воротаря укріплена з можливістю автоматичного хаотичного реверсивного переміщення уздовж лінії воріт за допомогою електропривода. 3. Настільний буліт за п. 1, який відрізняється тим, що система повернення кинутих шайб виконана у вигляді двох нахилих перфорованих площин, розташованих уздовж бортів з нахилом униз від фігурки воротаря до фігурки хокеїста і з'єднаних із прийомним лотком. 4. Настільний буліт за п. 1, який відрізняється тим, що пристрій включення містить монетоприймач з таймером і контактами, що включають, і кнопку пуску. 5. Настільний буліт за п. 1, який відрізняється тим, що електронний блок керування, контролю й індикації містить блок живлення, блок керування, контрольний пристрій, сигналізатор узяття воріт і індикатор рахунка забитих шайб. 6. Настільний буліт за пп. 1 і 5, який відрізняється тим, що контрольний пристрій виконаний у вигляді оптоелектронних випромінювача і приймача, розташованих позад лінії воріт на рівні половини товщини шайби. 7. Настільний буліт за пп. 1 і 5, який відрізняється тим, що сигналізатор узяття воріт виконаний у вигляді імпульсного підсвічування червоним світлом індикатора рахунка забитих шайб. 8. Настільний буліт за пп. 1 і 5, який відрізняється тим, що індикатор рахунка забитих шайб виконаний у вигляді багатопозиційного цифрового восьмисегментного індикатора. t ю ю О) Корисна модель відноситься до ігор і спорту, а саме, до настільних ігор, що імітують хокей, а конкретно, до настільної гри для виконання штрафних ударів у хокеї, обладнаної контрольним пристроєм для підрахунку забитих голів, і може бути використана для організації ефективного бізнесу, у т.ч. І на відкритому повітрі. Відома «Настільна гра» [Патент Росії №2028173, МПК-6 A63F7/06, бюл. №4, 1992р.], що імітує штрафні удари - пенальті в спортивних іграх. Гра містить ігрове поле з воротами, фігурки польового гравця і воротаря, і м'яч. Фігурка польового гравця складається з двох частин І постачена приводом, виконаним з можливістю переміщення по окружності з центром у місці для установки м'яча. Фігурка воротаря також складається з двох частин і постачена приводом, виконаним з можливістю зміни кута нахилу фігурки воротаря до ігрового поля уздовж лінії воріт. Частини фігурки польового гравця з'єднані з можливістю взаємного переміщення і зміни зазору між її кінцівкою й ігровим полем з наступною фіксацією, а частини фігурки воротаря подпружинены і зафіксовані відносно один одного з можливістю рассоединения за допомогою пружини при їх расфиксации. Недоліком відомого пристрою є неможливість 9554 його трансформації для гри в настільний хокей, через невисоку швидкість польоту шайби через велике тертя її об поверхню ігрового столу. Відома настільна гра «Хокей без льоду» [Додаток до журналу «Юний технік», изд-во ЦК ВЛКСМ «Молода гвардія», №11, 1976р., стор.1], що містить стіл, виконаний у вигляді ігрового поля з бортами, ворота і шайбу. Грають двоє гравців, у руках яких біти. Ігрове поле виконане з безліччю отворів, через які надходить повітря під надлишковим тиском, створюваним за допомогою вентилятора, установленого під столом. Недоліком відомого пристрою є невисокий ігровий інтерес, незважаючи на динамізм гри. Найбільш близьким по технічній сутності і технічному результату, який досягається, і обраним у якості протототипа є «Електромеханічна іграшка «ВОРОТАР» ІА.с. СРСР №1219107, МПК - 4 А63Н13/04, бюл. №11, 1986р.], яка містить корпус, верхня кришка якого виконана у вигляді ігрового поля, установлений на верхній кришці з можливістю повороту підпружинений метальник шайб, розміщений вертикально в корпусі електродвигун із закріпленим на його валу двуплечим важелем, на одному кінці якого установлена фігурка воротаря, джерело постійного струму і комутуючі елементи, при цьому комутаційні елементи розміщені під верхньою кришкою корпуса, шайба виконана у виді постійного магніту, а інший кінець двуплечего важеля подпружинен щодо корпуса пружними елементами, наприклад, пружинами стиску, при цьому обидві групи комутаційних елементів розташовані по різні сторони осьової лінії, що проходить між метальником шайб і фігурою воротаря, причому джерело постійного струму першим і другим виводами зв'язаний через відповідні групи комутаційних елементів з першим виводом електродвигуна, другим виводом з'єднаного з третім виводом джерела постійного струму. Недоліком найближчого аналогу є складність конструкції і невисока швидкість польоту шайби через велике тертя її об поверхню ігрового столу. Задачею корисної моделі є розробка нової' конструкції' настільної гри з досягненням технічного результату - підвищення швидкості польоту шайби і підвищення ігрового інтересу. Поставлена задача вирішується тим, що в «Настільному буліте», який містить корпус, верхня кришка якого виконана у вигляді ігрового поля, а також установлені на верхній кришці з можливістю повороту метальник шайб і розташовану вертикально фігурку воротаря з можливістю переміщення, крім того, мається пристрій включення, ігрове поле виконане з безліччю отворів для можливості виходу повітря під надлишковим тиском, створюваним за допомогою вентилятора чи компресора, встановленого внизу повітронепроникного корпуса, метальник шайб виконаний у вигляді фігурки хокеїста, укріпленої на вертикальній осі з можливістю різкого повороту навколо її за допомогою електромагнітного привода, фігурка воротаря укріплена на вертикальній осі з можливістю переміщення уздовж лінії воріт, крім того, маються система повернення кинутих шайб у прийомний лоток гравця й електронний блок керування, контролю й індикації, крім того, фігурка воротаря укріплена з можли вістю автоматичного хаотичного реверсивного переміщення уздовж лінії' воріт за допомогою електропривода, а система повернення кинутих шайб виконана у вигляді двох нахилих перфорованих площин, розташованих уздовж бортів з нахилом униз від фігурки воротаря до фігурки хокеїста і з'єднаних із прийомним лотком, при цьому пристрій включення містить монетоприймач з таймером і контактами, яки включають, і кнопку пуску, а електронний блок керування, контролю й індикації містить блок харчування, блок керування, контрольний пристрій, сигналізатор узяття воріт і індикатор рахунка забитих шайб, а також контрольний пристрій виконаний у вигляді оптоелектроних випромінювача і приймача, розташованих позад лінії воріт на рівні половини товщини шайби, причому сигналізатор узяття воріт виконаний у вигляді імпульсного підсвічування червоним кольором індикатора рахунка забитих шайб, а індикатор рахунку забитих шайб виконаний у вигляді багатопозиційного цифрового восьмисегментного індикатора. Новим у пристрої, що заявляється, є нова досить проста конструкція настільної гри, що забезпечує при цьому підвищений ігровий інтерес через високу швидкість польоту шайби, що цілком імітує виконання штрафного кидка в хокеї із шайбою. Крім того, наявність допоміжних пристроїв - контрольного пристрою, сигналізатора узяття воріт і індикатора рахунка забитих шайб - дозволяє підвищити ігровий інтерес при користуванні пристроєм, а наявність системи повернення кинутих шайб дозволяє зробити гру більш динамічної і не відволікає увага гравця на другорядні деталі. Суттєвими ознаками пристрою, що заявляється, співпадаючими з найближчий аналогом, є наступні ознаки: - корпус; - верхня кришка якого виконана у вигляді ігрового поля; - установлений на верхній кришці з можливістю повороту метальник шайб; - установлена на верхній кришці і розміщена вертикально фігурка воротаря з можливістю переміщення; - пристрій включення. Відмітними від найближчого аналогу суттєвими ознаками пристрою, що заявляється, є наступні ознаки; - ігрове поле виконане з безліччю отворів для можливості виходу повітря під надлишковим тиском; - надлишковий тиск створюється за допомогою вентилятора чи компресора, установленого внизу повітронепроникного корпуса; - метальник шайб виконаний у вигляді фігурки хокеїста, укріпленої на вертикальній осі з можливістю різкого повороту навколо її за допомогою електромагнітного привода; - фігурка воротаря укріплена на вертикальній осі з можливістю переміщення уздовж лінії воріт; - пристрій має систему повернення кинутих шайб у прийомний лоток гравця; - пристрій має електронний блок керування, контролю й Індикації. Приватними відмітними від найближчого аналогу суттєвими ознаками пристрою, що заявляєть 9554 ся, є наступні ознаки: - фігурка воротаря укріплена з можливістю автоматичного хаотичного реверсивного переміщення уздовж лінії воріт за допомогою електропривода; - пристрій включення містить монетоприймач з таймером і контактами, що включають, і кнопку пуску; - електронний блок керування, контролю й Індикації містить блок живлення, блок керування, контрольний пристрій, сигналізатор узяття воріт і індикатор рахунка забитих шайб; - контрольний пристрій виконаний у вигляді оптоелектроних випромінювача і приймача, розташованих позад лінії воріт нарівні половини товщини шайби; - сигналізатор узяття воріт виконаний у вигляді імпульсного підсвічування червоним кольором індикатора рахунка забитих шайб; - індикатор рахунка забитих шайб виконаний у вигляді багатопозиційного цифрового восьмисегментного індикатора. Між суттєвими ознаками корисної моделі, яка заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Дійсно, нова конструкція пропонованого пристрою в порівнянні з найближчий аналогом має досить просту конструкцію, що забезпечує при цьому підвищений ігровий інтерес через високу швидкість польоту шайби, що цілком імітує виконання штрафного кидка в хокеї із шайбою. А наявність системи повернення кинутих шайб, виконаної у вигляді двох нахилих перфорованих площин, розташованих уздовж бортів з нахилом униз від фігурки воротаря до фігурки хокеїста, дозволяє оперативно повертати кинуті шайби назад у гравцю для подальшої гри, не відволікаючи його увагу на необхідність повернення кинутих шайб. При цьому пристрій, що заявляється, постачено контрольним пристроєм, виконаним у вигляді оптоелектронного датчика-приймача, розташованого позад лінії воріт на рівні половини товщини шайби, що дозволяє однозначно фіксувати момент узяття воріт і виключає суперечки про забиті чи не забиті шайби. Наявність сигналізатора узяття воріт, виконаного у вигляді імпульсного підсвічування червоним кольором індикатора рахунка забитих шайб, який виконаний у вигляді багатопозиційного цифрового восьмисегментного індикатора, дозволяє підвищити зрелищность пристрою і виключити спірні питання про рахунок забитих шайб. Усе це в цілому підвищує ігровий інтерес при користуванні пристроєм, що заявляється. Проведений заявником аналіз рівня техніки, що включає пошук по патентних і науковотехнічних джерелах інформації, з виявленням джерел, яки містять Інформацію про аналоги технічного рішення, що заявляється, дозволяє установити, що заявником не виявлені аналоги, яки характеризуються всією сукупністю ознак, ідентичної всім суттєвим ознакам пристрою, зазначеним у формулі корисної моделі, що заявляється. Корисна модель ілюстрована наступними кре 6 сленнями. На Фіг.1 показана в аксонометрії пристрій, що заявляється, на ФІг.2 показаний пристрій, що заявляється, вид зверху; на Фіг.З - те ж, вид збоку. Настільна гра містить корпус 1, верхня кришка 2 якого виконана у вигляді ігрового поля. Ігрове поле виконане з безліччю отворів 3, через які надходить повітря під надлишковим тиском, створюваним за допомогою вентилятора (чи компресора) 4, установленого внизу корпуса 1. На верхній кришці 2 установлені з можливістю повороту метальник шайб 5, виконаний у вигляді фігурки хокеїста, укріпленої на вертикальній осі б з можливістю різкого повороту навколо її за допомогою електромагнітного привода 7. Фігурка воротаря 8 укріплена на вертикальній осі 9 з можливістю автоматичного хаотичного реверсивного переміщення уздовж лінм воріт 10 за допомогою електропривода 11. Як варіант, фігурка воротаря 8 може керуватися вручну другим гравцем за допомогою важеля (умовно не показаний), що виведений за межі корпуса 1. Пристрій, що заявляється, має систему повернення кинутих шайб 12 до гравця (умовно не показаний), що керує фігуркою хокеїста 5. Система повернення кинутих шайб виконана у вигляді двох похилих перфорованих площин 13, розташованих уздовж бортів з нахилом униз від фігурки воротаря до фігурки хокеїста. Нахилі перфоровані площини 13 з'єднані з прийомним лотком 14. Пристрій, що заявляється, оснащено електронним блоком керування, контролю й індикації 15, що включає сигналізатор узяття воріт (умовно не показаний), виконаним у вигляді імпульсного підсвічування червоним світлом, індикатором рахунка забитих шайб 16, а також блоку живлення та блоку керування (умовно не показані). Контрольний пристрій 17 електронного блоку керування, контролю й індикації 15 виконано у вигляді оптоелектроних випромінювача 18 і приймача 19, розташованих позад лінії воріт 10 на рівні половини товщини шайби 12. Індикатор рахунка забитих шайб 16 виконаний у вигляді багатопозиційного цифрового восьмисегментного індикатора 20, установленого на стійці 21. Крім того, унизу корпуса 1 встановлений електронний блок керування, контролю й індикації 15, а зовні корпуса 1 установлений монетоприймач 22, що входить до складу пристрою включення 23, у которое також входить таймер і контакти, що включають, (умовно не показані), а також кнопка пуску 24. Корпус 1 настільної гри встановлений на тумбах-опорах 25. Усередині корпуса 1 на рівні вентилятора (чи компресора) 4 укріплена повітронепроникна перегородка 26, що дозволяє вийти стисненому повітрю тільки через перфоровані поверхні 3 і 13. Зверху ігрового поля на кришці 2 установлена кнопка 24 для пуску електромагніта 7, що керує різким переміщенням метальника шайб 5, виконаного у вигляді фігурки хокеїста. Пристрій, що заявляється, працює в такий 9554 спосіб. Гравець кидає монету в монетоприймач 22. При цьому подається електроживлення на всі електричні механізми пристрою -починає рухатися фігурка воротаря 8, включається індикація на багатопозиційном цифровому восьмисегментном індикаторі 20, що відображає «нульовий» рахунок забитих шайб, включається піддмувши повітря вентилятором (чи компресором) 4 для створення «повітряної подушки», за допомогою якої кинута шайба 12 «пливе» по ігровому полю, а потім повертається до гравця по двох нахилих перфорованих площинах 13, розташованим уздовж бортів з нахилом униз від фігурки воротаря до фігурки хокеїста. Гравець ставить шайбу 12 перед фігуркою хокеїста 5 і натискає кнопку 24. Хокеїст 5 різко б'є своєю ключкою по шайбі 12, що летить на «повітряній подушці» убік воріт 10. У цей час у створі воріт 10 переміщається фігурка воротаря 8. Якщо гравець вибрав правильний момент і точно послав шайбу 12 у ворота 10, то шайба перетинає лінію воріт 10, що фіксується за допомогою контрольного пристрою 17, тому що шайба 12 перетинає інфрачервоний промінь, що виходить з оптоелектронного випромінювача 18 і попадає в приймач 19, розташовані позад лінії воріт 10 на рівні половини товщини шайби 12. Після узяття воріт 10 включається сигналізатор узяття воріт {умовно не показаний), виконаний у вигляді імпульсного підсвічування червоним світлом індикатора рахунка забитих шайб 20. При цьому забита шайба на багатопозійном 8 цифровому восьмисегментном індикаторі 20 відбивається зміною индицируемого рахунка. Забита шайба 12 чи шайба 12, що пролетіла повз ворота 10, попадає позад воріт 10 у систему повернення кинутих шайб 12, виконаної у вигляді двох нахилих перфорованих площин 13, розташованих уздовж бортів з нахилом униз від фігурки воротаря 8 до фігурки хокеїста 5. Шайби 12, що повертаються, по нахилим перфорованим площинам 13 попадають у прийомний лоток 14, з якого гравець забирає їх для подальшої гри. Якщо фігурка воротаря 8 відбила шайбу 12, то шайба відлітає убік гравця і може зупинитися в будь-якім місці. При цьому гравець знову встановлює її перед фігуркою хокеїста 5 для повторного кидка. У цій грі можна фати на час, опустивши в монетоприймач 22 визначена кількість монет, і намагаючись забити якнайбільше шайб 12. Також можна грати на рахунок, тобто хто зможе першим забити визначену кількість шайб. Якщо на ігровому столі розташувати двох фігурок хокеїстів і двоє воріт з фігурками воротаря, то можлива «парна» гра, у якій кожний намагається забити за визначений час якнайбільше шайб «своєму» чи «чужому» воротарю. З огляду на усе в и щев и кладене, можна зробити висновок, що задача, поставлена в дійсній корисній моделі - розробка нової конструкції настільної гри - виконана з досягненням технічного результату - підвищення швидкості польоту шайби і підвищення ігрового інтересу. Фіг. 1 IV / И.» / 1MB \ 17,18 2t Фіг. 2 It,» \ 9554 10 1С, Я « Т б „„—„у Я.» 1 Б Комп'ютерна верстка В Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Уфаінський інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTable game "bullet"
Назва патенту російськоюНастольный буллит
МПК / Мітки
МПК: A63B 67/04, A63B 71/02, A63H 13/00, A63B 61/00
Мітки: настільний, буліт
