Піч для обігрівання приміщень з варильною поверхнею

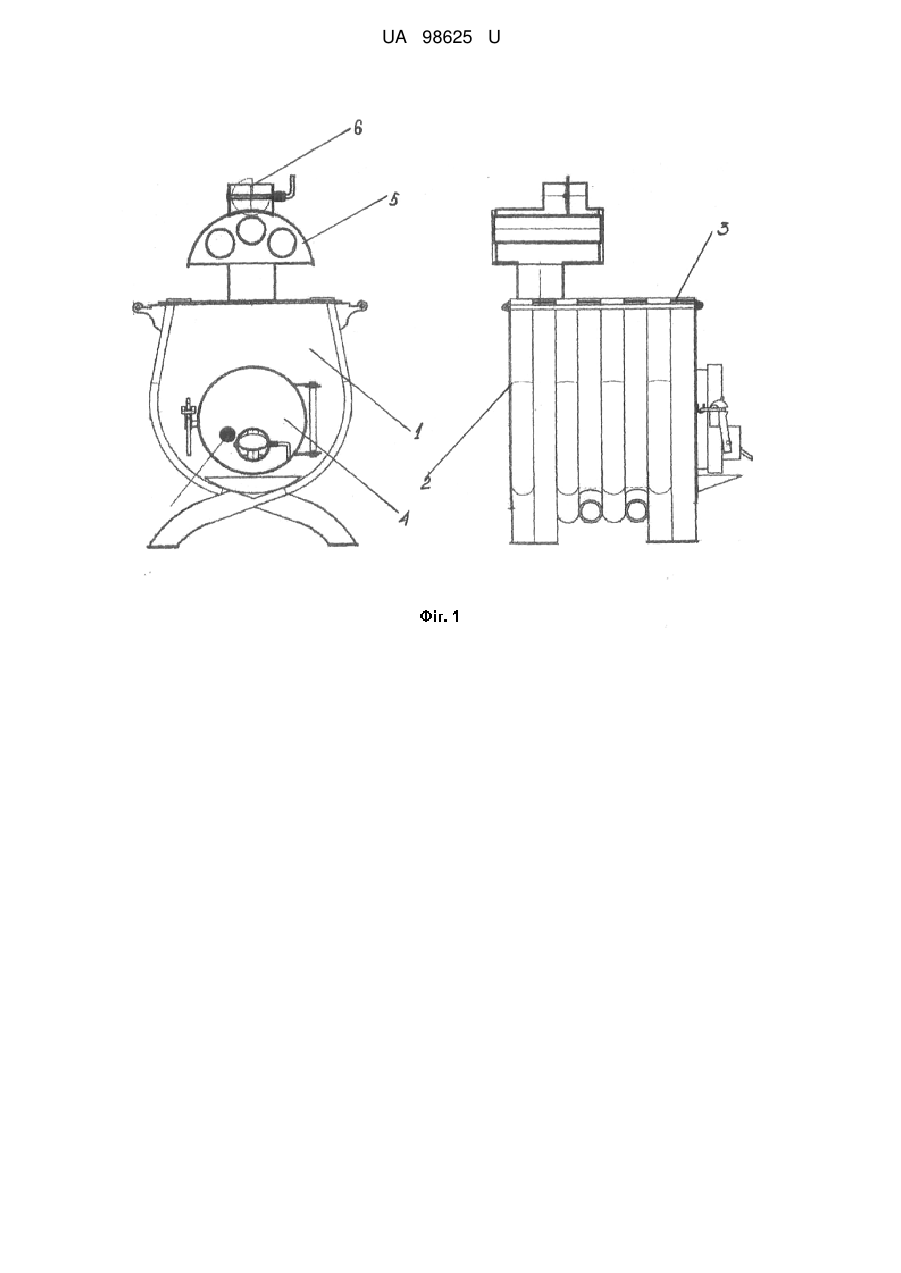

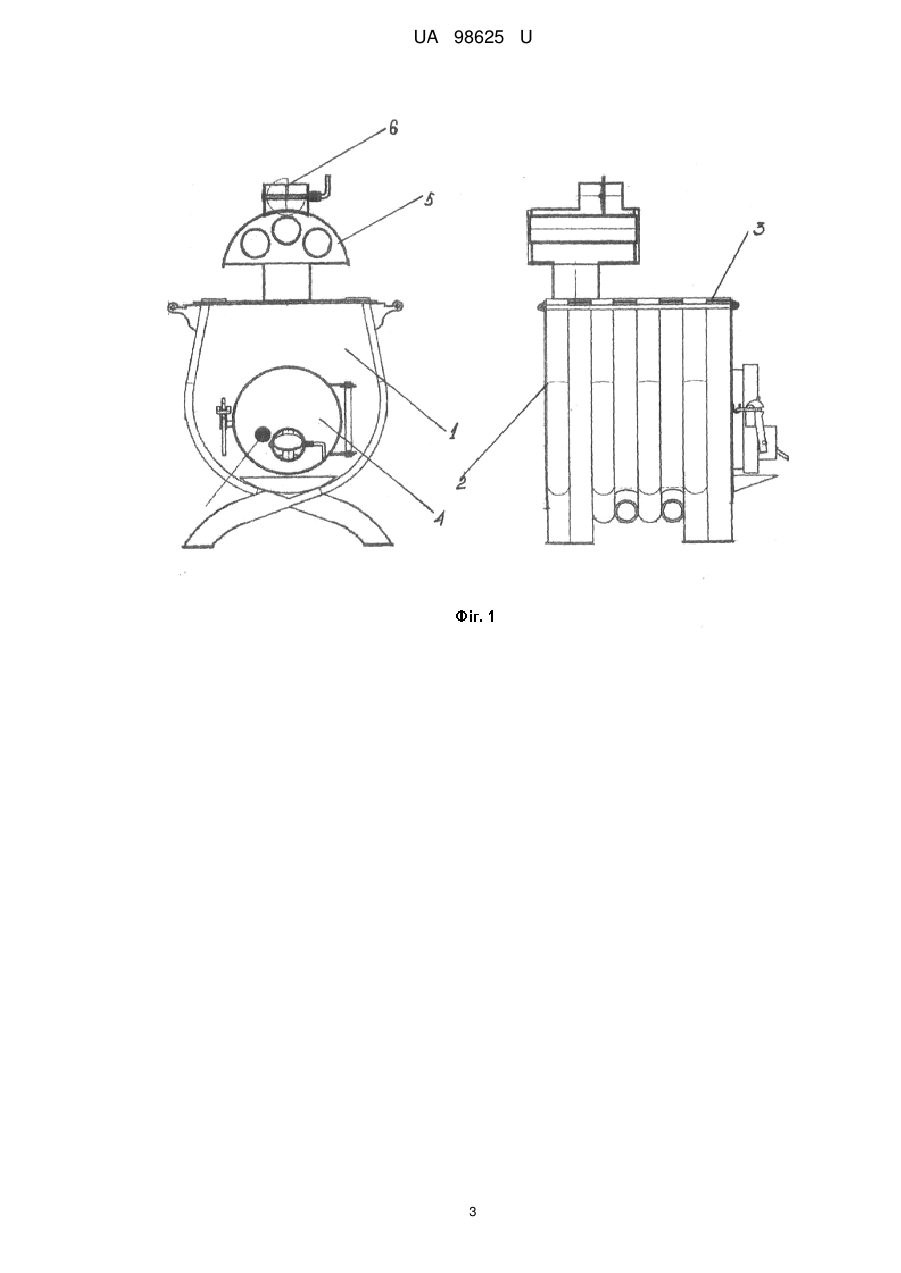

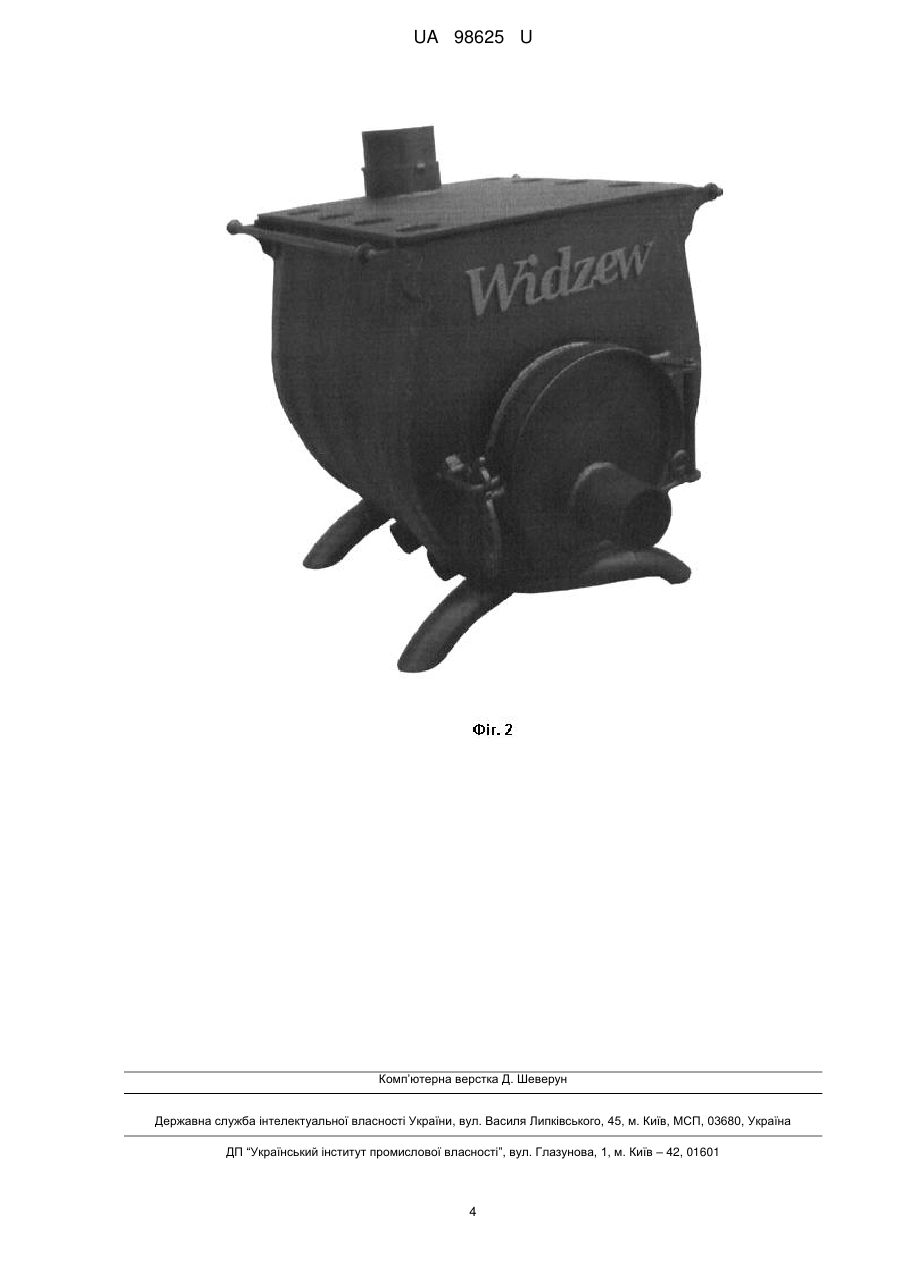

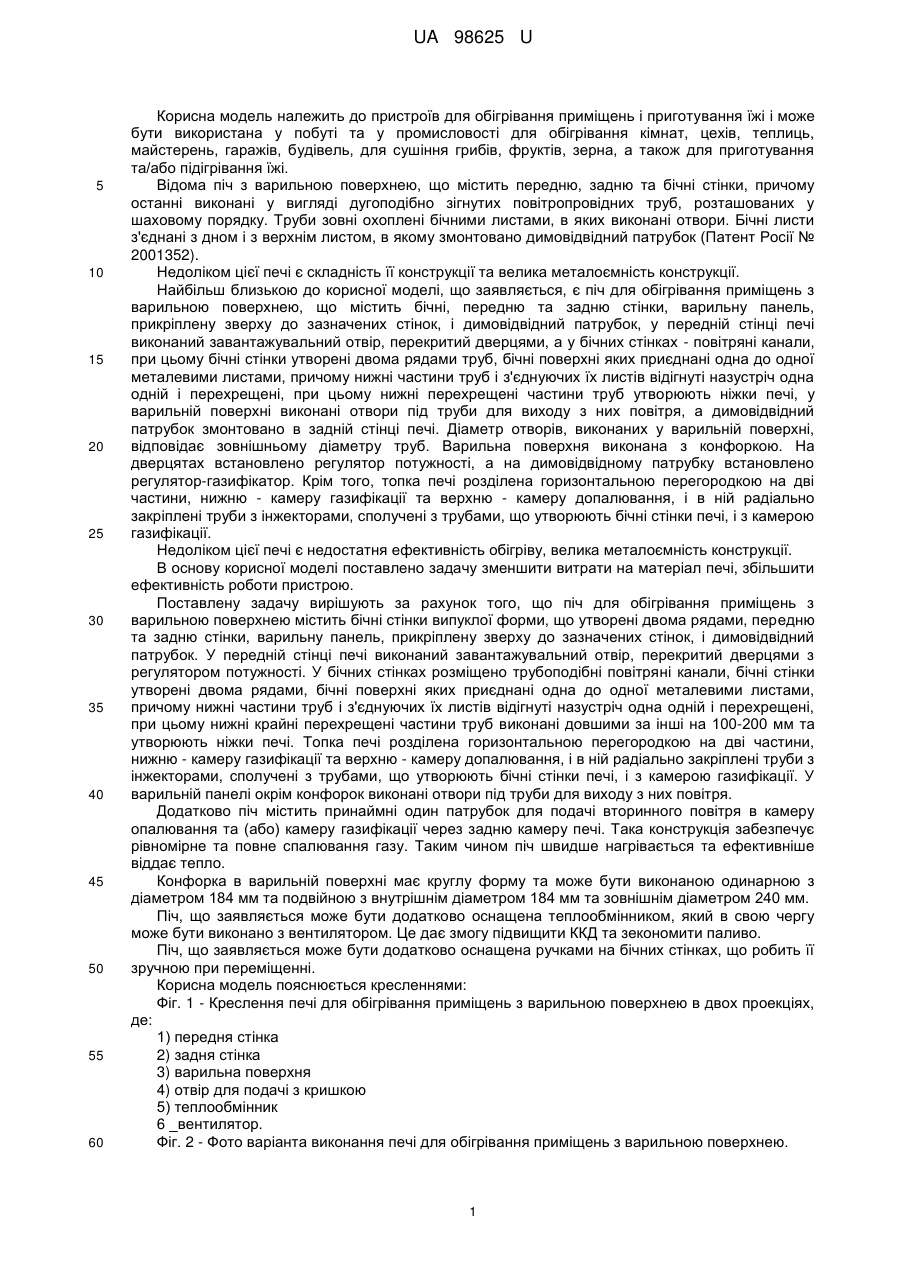

Реферат: Піч для обігрівання приміщень з варильною поверхнею містить бічні, передню та задню стінки, варильну панель, прикріплену зверху до зазначених стінок, і димовідвідний патрубок. У передній стінці печі виконаний завантажувальний отвір, перекритий дверцями з регулятором потужності, а у бічних стінках - трубоподібні повітряні канали. Бічні стінки утворені двома рядами, бічні поверхні яких приєднані одна до одної металевими листами, причому нижні частини труб і з'єднуючих їх листів відігнуті назустріч одна одній і перехрещені. Нижні перехрещені частини труб утворюють ніжки печі, а топка печі розділена горизонтальною перегородкою на дві частини, нижню - камеру газифікації та верхню - камеру допалювання, і в ній радіально закріплені труби з інжекторами, сполучені з трубами, що утворюють бічні стінки печі, і з камерою газифікації. У варильній панелі виконані отвори під труби для виходу з них повітря. Бічні стінки мають випуклу форму, ніжками печі є нижні перехрещені частини крайніх труб, а інші труби, що розміщені між ними, виконані коротшими, додатково піч містить принаймні один патрубок для подачі вторинного повітря в камеру опалювання та (або) камеру газифікації. UA 98625 U (54) ПІЧ ДЛЯ ОБІГРІВАННЯ ПРИМІЩЕНЬ З ВАРИЛЬНОЮ ПОВЕРХНЕЮ UA 98625 U UA 98625 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для обігрівання приміщень і приготування їжі і може бути використана у побуті та у промисловості для обігрівання кімнат, цехів, теплиць, майстерень, гаражів, будівель, для сушіння грибів, фруктів, зерна, а також для приготування та/або підігрівання їжі. Відома піч з варильною поверхнею, що містить передню, задню та бічні стінки, причому останні виконані у вигляді дугоподібно зігнутих повітропровідних труб, розташованих у шаховому порядку. Труби зовні охоплені бічними листами, в яких виконані отвори. Бічні листи з'єднані з дном і з верхнім листом, в якому змонтовано димовідвідний патрубок (Патент Росії № 2001352). Недоліком цієї печі є складність її конструкції та велика металоємність конструкції. Найбільш близькою до корисної моделі, що заявляється, є піч для обігрівання приміщень з варильною поверхнею, що містить бічні, передню та задню стінки, варильну панель, прикріплену зверху до зазначених стінок, і димовідвідний патрубок, у передній стінці печі виконаний завантажувальний отвір, перекритий дверцями, а у бічних стінках - повітряні канали, при цьому бічні стінки утворені двома рядами труб, бічні поверхні яких приєднані одна до одної металевими листами, причому нижні частини труб і з'єднуючих їх листів відігнуті назустріч одна одній і перехрещені, при цьому нижні перехрещені частини труб утворюють ніжки печі, у варильній поверхні виконані отвори під труби для виходу з них повітря, а димовідвідний патрубок змонтовано в задній стінці печі. Діаметр отворів, виконаних у варильній поверхні, відповідає зовнішньому діаметру труб. Варильна поверхня виконана з конфоркою. На дверцятах встановлено регулятор потужності, а на димовідвідному патрубку встановлено регулятор-газифікатор. Крім того, топка печі розділена горизонтальною перегородкою на дві частини, нижню - камеру газифікації та верхню - камеру допалювання, і в ній радіально закріплені труби з інжекторами, сполучені з трубами, що утворюють бічні стінки печі, і з камерою газифікації. Недоліком цієї печі є недостатня ефективність обігріву, велика металоємність конструкції. В основу корисної моделі поставлено задачу зменшити витрати на матеріал печі, збільшити ефективність роботи пристрою. Поставлену задачу вирішують за рахунок того, що піч для обігрівання приміщень з варильною поверхнею містить бічні стінки випуклої форми, що утворені двома рядами, передню та задню стінки, варильну панель, прикріплену зверху до зазначених стінок, і димовідвідний патрубок. У передній стінці печі виконаний завантажувальний отвір, перекритий дверцями з регулятором потужності. У бічних стінках розміщено трубоподібні повітряні канали, бічні стінки утворені двома рядами, бічні поверхні яких приєднані одна до одної металевими листами, причому нижні частини труб і з'єднуючих їх листів відігнуті назустріч одна одній і перехрещені, при цьому нижні крайні перехрещені частини труб виконані довшими за інші на 100-200 мм та утворюють ніжки печі. Топка печі розділена горизонтальною перегородкою на дві частини, нижню - камеру газифікації та верхню - камеру допалювання, і в ній радіально закріплені труби з інжекторами, сполучені з трубами, що утворюють бічні стінки печі, і з камерою газифікації. У варильній панелі окрім конфорок виконані отвори під труби для виходу з них повітря. Додатково піч містить принаймні один патрубок для подачі вторинного повітря в камеру опалювання та (або) камеру газифікації через задню камеру печі. Така конструкція забезпечує рівномірне та повне спалювання газу. Таким чином піч швидше нагрівається та ефективніше віддає тепло. Конфорка в варильній поверхні має круглу форму та може бути виконаною одинарною з діаметром 184 мм та подвійною з внутрішнім діаметром 184 мм та зовнішнім діаметром 240 мм. Піч, що заявляється може бути додатково оснащена теплообмінником, який в свою чергу може бути виконано з вентилятором. Це дає змогу підвищити ККД та зекономити паливо. Піч, що заявляється може бути додатково оснащена ручками на бічних стінках, що робить її зручною при переміщенні. Корисна модель пояснюється кресленнями: Фіг. 1 - Креслення печі для обігрівання приміщень з варильною поверхнею в двох проекціях, де: 1) передня стінка 2) задня стінка 3) варильна поверхня 4) отвір для подачі з кришкою 5) теплообмінник 6 _вентилятор. Фіг. 2 - Фото варіанта виконання печі для обігрівання приміщень з варильною поверхнею. 1 UA 98625 U 5 10 15 20 25 30 Корисна модель працює наступним чином: Така піч має двокамерну топку, в якій методом тліючого горіння (за принципом «дров'яного газогенератора») в дві стадії відбувається спалювання палива і допал пічних газів. Пічні гази, що утворилися від тління дров в нижній камері, надходять у верхню камеру, де допалюються за рахунок подачі в неї через спеціальні інжектори підігрітого повітря з опалювального приміщення. Так як дрова не горять, а тліють, однієї повної закладки вистачає на 6-8 годин безперервної роботи (залежно від щільності і вологості палива). Топка печі оповита теплообмінними трубами, які утворюють ефективний теплообмінник. Холодне повітря з опалювального приміщення надходить у нижні отвори цих труб, а через верхні повертається в приміщення нагрітим до температури 60-80 °С. Таким чином, повітря рівномірно нагрівається і перемішується по всьому об'єму приміщення. Труби повністю стикаються з топкою печі, вони відразу приймають виробляється тепло і швидко передають його в приміщення, що обігрівається. Хороший тепловідвід від стінок печі, за рахунок утвореного потужного конвекційного потоку, забезпечує ефективне знімання тепла з бічних поверхонь печі. Перегородка, що розділяє первинну і вторинну камери, так само сприяє досягненню оптимальної температури верхніх кінців теплообмінних труб. Завантаження палива в піч проводиться через дверцята топки, що має досить значні розміри, що дозволяє завантажувати в піч великі поліна. Ексцентриковий замок на ручці дверцят забезпечує її надійне і щільне замикання. На завантажувальних дверцятах розташований регулятор заслінки піддувала, за допомогою якого можна регулювати інтенсивність спалювання палива. Режим допалювання пічних газів, що виділяються з палива, встановлюється регулятором заслінки димоходу і підбирається в кожному випадку дослідним шляхом залежно від конструкції димаря. Регулятор заслінки димоходу має вирізаний сектор рівний ¼ перерізу для виключення можливості попадання чадного газу в опалювальне приміщення. Зольник оберігає від можливого падіння розпечених частинок палива на підлогу приміщення. Всі зовнішні поверхні печі пофарбовані жаростійкою кремнієорганічною емаллю, що зберігає свої властивості при високій температурі. Описаний принцип роботи печі пояснює корисну модель, але не обмежує обсяг прав на неї. За рахунок зміни конструкції отримали змогу зменшити затрати матеріалу на ніжки печі. Додатковий патрубок для подачі вторинного повітря в камеру опалювання через задню ка меру дозволяє збільшити ефективність обігріву. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Піч для обігрівання приміщень з варильною поверхнею, що містить бічні, передню та задню стінки, варильну панель, прикріплену зверху до зазначених стінок, і димовідвідний патрубок, при цьому у передній стінці печі виконаний завантажувальний отвір, перекритий дверцями з регулятором потужності, а у бічних стінках - трубоподібні повітряні канали, бічні стінки утворені двома рядами, бічні поверхні яких приєднані одна до одної металевими листами, причому нижні частини труб і з'єднуючих їх листів відігнуті назустріч одна одній і перехрещені, при цьому нижні перехрещені частини труб утворюють ніжки печі, а топка печі розділена горизонтальною перегородкою на дві частини, нижню - камеру газифікації та верхню - камеру допалювання, і в ній радіально закріплені труби з інжекторами, сполучені з трубами, що утворюють бічні стінки печі, і з камерою газифікації, а у варильній панелі виконані отвори під труби для виходу з них повітря, яка відрізняється тим, що бічні стінки мають випуклу форму, ніжками печі є нижні перехрещені частини крайніх труб, а інші труби, що розміщені між ними, виконані коротшими, додатково піч містить принаймні один патрубок для подачі вторинного повітря в камеру опалювання та (або) камеру газифікації. 2. Піч за п. 1, яка відрізняється тим, що варильна панель виконана з конфоркою. 3. Піч за п. 2, яка відрізняється тим, що конфорка має круглу форму та виконана одинарною з діаметром 184 мм. 4. Піч за п. 3, яка відрізняється тим, що конфорка має круглу форму та виконана подвійною з внутрішнім діаметром 184 мм та зовнішнім діаметром 240 мм. 5. Піч за п. 1, яка відрізняється тим, що оснащена ручками на бічних стінках. 6. Піч за п. 1, яка відрізняється тим, що нижні перехрещені частини труб, що розміщені по краях, довші за інші на 100-200 мм. 7. Піч за п. 1, яка відрізняється тим, що містить теплообмінник. 8. Піч за п. 7, яка відрізняється тим, що теплообмінник виконано з вентилятором. 2 UA 98625 U 3 UA 98625 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
