Гніздова і штирова з’єднуючі частини для самозатискного з’єднувача

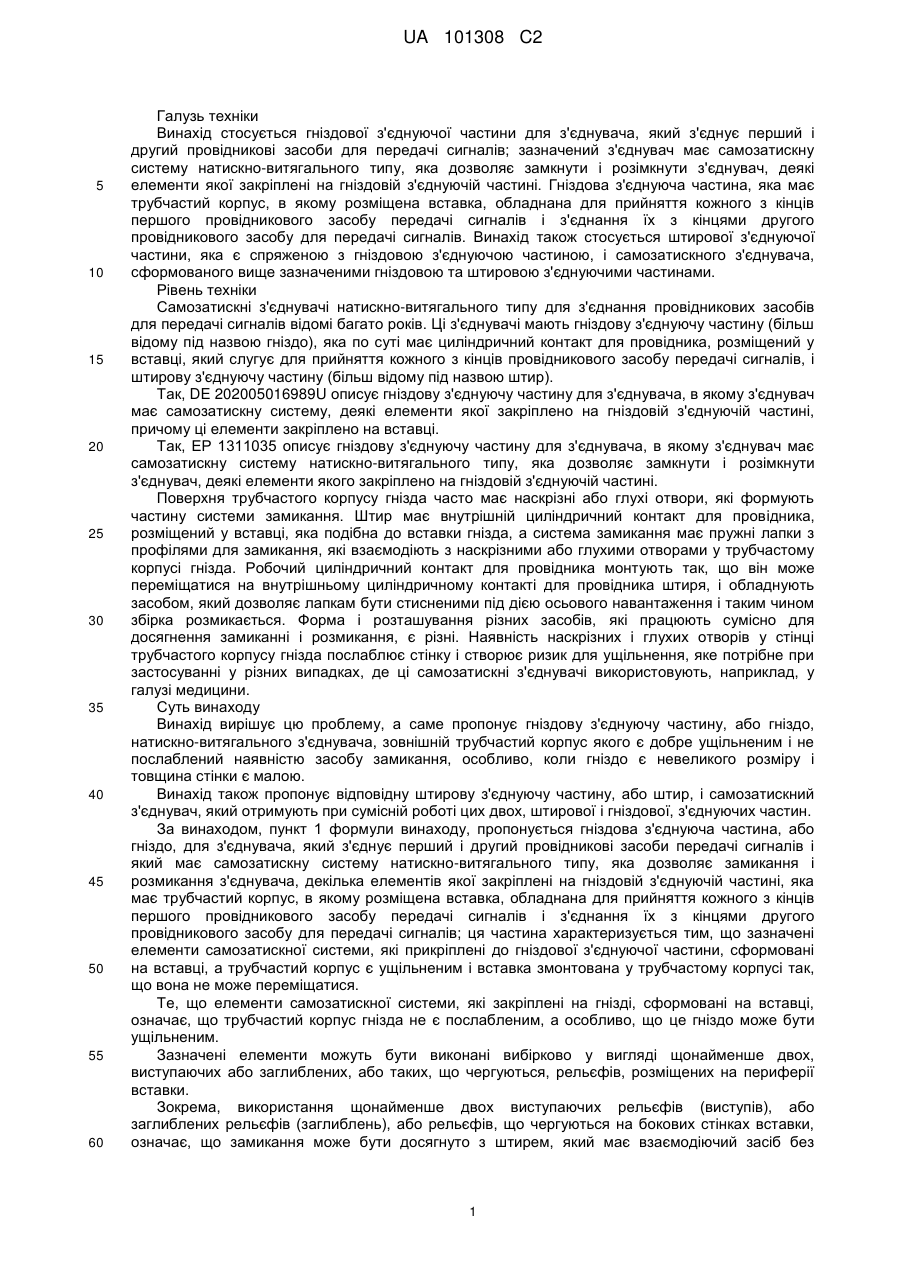

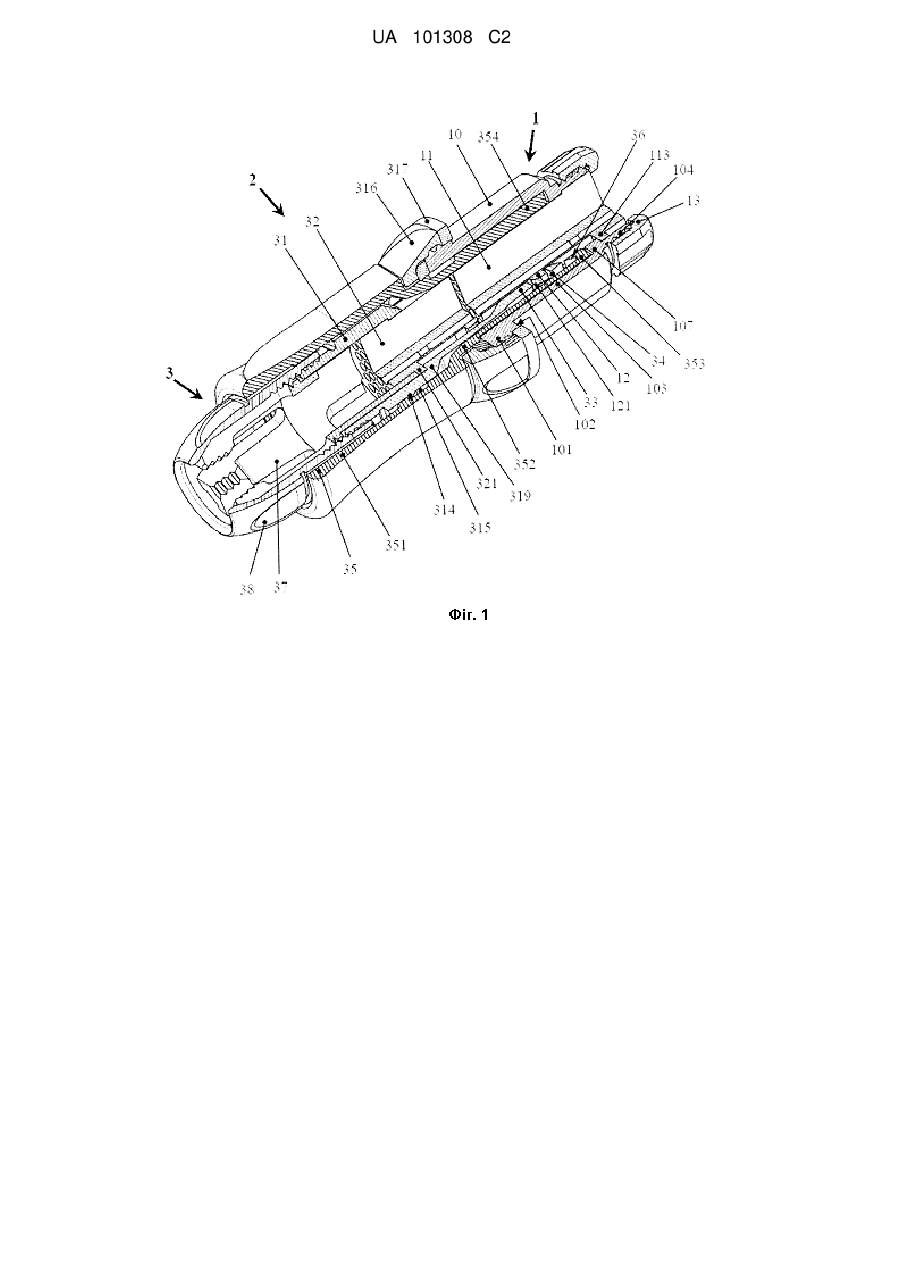

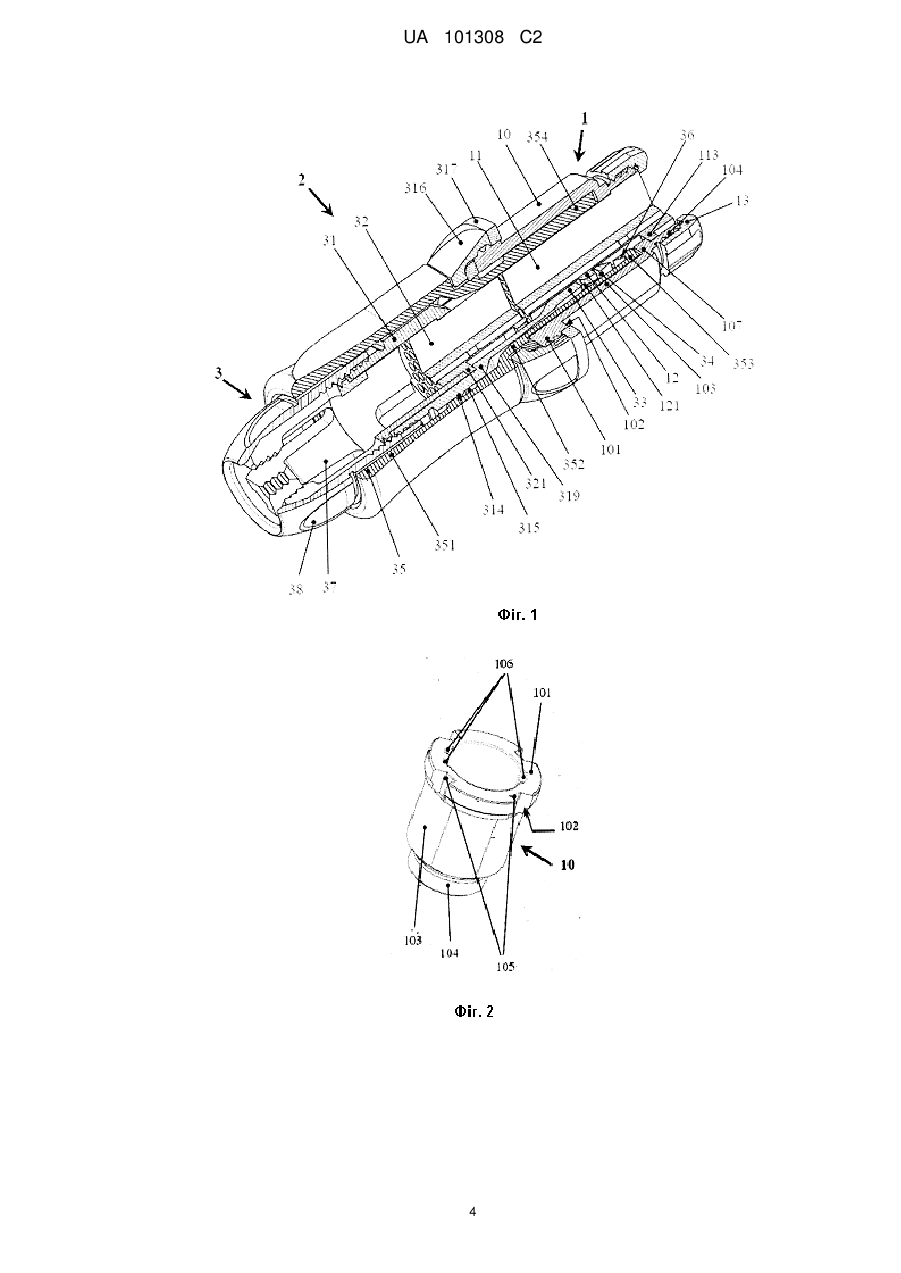

Реферат: Винахід стосується гніздової з'єднуючої частини (1) для з'єднувача (2), який з'єднує перший і другий провідникові засоби передачі сигналів. З'єднувач має самозатискну систему натискновитягального типу, декілька елементів якої закріплені на гніздовій з'єднуючій частині (1). Гніздова з'єднуюча частина (1) має трубчастий корпус (10), в якому розміщена вставка (11), обладнана для прийняття кожного з кінців першого провідникового засобу передачі сигналів. Елементи (12) самозатискної системи, які закріплені на гніздовій з'єднуючій частині, сформовані на вставці (11). Винахід також стосується штирової з'єднуючої частини (3). UA 101308 C2 (12) UA 101308 C2 UA 101308 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід стосується гніздової з'єднуючої частини для з'єднувача, який з'єднує перший і другий провідникові засоби для передачі сигналів; зазначений з'єднувач має самозатискну систему натискно-витягального типу, яка дозволяє замкнути і розімкнути з'єднувач, деякі елементи якої закріплені на гніздовій з'єднуючій частині. Гніздова з'єднуюча частина, яка має трубчастий корпус, в якому розміщена вставка, обладнана для прийняття кожного з кінців першого провідникового засобу передачі сигналів і з'єднання їх з кінцями другого провідникового засобу для передачі сигналів. Винахід також стосується штирової з'єднуючої частини, яка є спряженою з гніздовою з'єднуючою частиною, і самозатискного з'єднувача, сформованого вище зазначеними гніздовою та штировою з'єднуючими частинами. Рівень техніки Самозатискні з'єднувачі натискно-витягального типу для з'єднання провідникових засобів для передачі сигналів відомі багато років. Ці з'єднувачі мають гніздову з'єднуючу частину (більш відому під назвою гніздо), яка по суті має циліндричний контакт для провідника, розміщений у вставці, який слугує для прийняття кожного з кінців провідникового засобу передачі сигналів, і штирову з'єднуючу частину (більш відому під назвою штир). Так, DE 202005016989U описує гніздову з'єднуючу частину для з'єднувача, в якому з'єднувач має самозатискну систему, деякі елементи якої закріплено на гніздовій з'єднуючій частині, причому ці елементи закріплено на вставці. Так, ЕР 1311035 описує гніздову з'єднуючу частину для з'єднувача, в якому з'єднувач має самозатискну систему натискно-витягального типу, яка дозволяє замкнути і розімкнути з'єднувач, деякі елементи якого закріплено на гніздовій з'єднуючій частині. Поверхня трубчастого корпусу гнізда часто має наскрізні або глухі отвори, які формують частину системи замикання. Штир має внутрішній циліндричний контакт для провідника, розміщений у вставці, яка подібна до вставки гнізда, а система замикання має пружні лапки з профілями для замикання, які взаємодіють з наскрізними або глухими отворами у трубчастому корпусі гнізда. Робочий циліндричний контакт для провідника монтують так, що він може переміщатися на внутрішньому циліндричному контакті для провідника штиря, і обладнують засобом, який дозволяє лапкам бути стисненими під дією осьового навантаження і таким чином збірка розмикається. Форма і розташування різних засобів, які працюють сумісно для досягнення замиканні і розмикання, є різні. Наявність наскрізних і глухих отворів у стінці трубчастого корпусу гнізда послаблює стінку і створює ризик для ущільнення, яке потрібне при застосуванні у різних випадках, де ці самозатискні з'єднувачі використовують, наприклад, у галузі медицини. Суть винаходу Винахід вирішує цю проблему, а саме пропонує гніздову з'єднуючу частину, або гніздо, натискно-витягального з'єднувача, зовнішній трубчастий корпус якого є добре ущільненим і не послаблений наявністю засобу замикання, особливо, коли гніздо є невеликого розміру і товщина стінки є малою. Винахід також пропонує відповідну штирову з'єднуючу частину, або штир, і самозатискний з'єднувач, який отримують при сумісній роботі цих двох, штирової і гніздової, з'єднуючих частин. За винаходом, пункт 1 формули винаходу, пропонується гніздова з'єднуюча частина, або гніздо, для з'єднувача, який з'єднує перший і другий провідникові засоби передачі сигналів і який має самозатискну систему натискно-витягального типу, яка дозволяє замикання і розмикання з'єднувача, декілька елементів якої закріплені на гніздовій з'єднуючій частині, яка має трубчастий корпус, в якому розміщена вставка, обладнана для прийняття кожного з кінців першого провідникового засобу передачі сигналів і з'єднання їх з кінцями другого провідникового засобу для передачі сигналів; ця частина характеризується тим, що зазначені елементи самозатискної системи, які прикріплені до гніздової з'єднуючої частини, сформовані на вставці, а трубчастий корпус є ущільненим і вставка змонтована у трубчастому корпусі так, що вона не може переміщатися. Те, що елементи самозатискної системи, які закріплені на гнізді, сформовані на вставці, означає, що трубчастий корпус гнізда не є послабленим, а особливо, що це гніздо може бути ущільненим. Зазначені елементи можуть бути виконані вибірково у вигляді щонайменше двох, виступаючих або заглиблених, або таких, що чергуються, рельєфів, розміщених на периферії вставки. Зокрема, використання щонайменше двох виступаючих рельєфів (виступів), або заглиблених рельєфів (заглиблень), або рельєфів, що чергуються на бокових стінках вставки, означає, що замикання може бути досягнуто з штирем, який має взаємодіючий засіб без 1 UA 101308 C2 5 10 15 20 25 30 35 40 45 50 55 послаблення трубчастого корпусу гнізда, що дозволяє отримати добре ущільнення. Рельєфи повинні мати профіль, який полегшує зачеплення з взаємодіючими елементами штиря і запобігає небажаному розмиканню. Вставка може бути виконана як одне ціле з трубчастим корпусом гнізда, наприклад, якщо трубчастий корпус і вставка виготовлені з ізолюючого матеріалу, цілісну деталь отримують литтям під тиском. Винахід також стосується штирової з'єднуючої частини (або штиря) для роботи сумісно з гніздовою з'єднуючою частиною (або гніздом) для формування з'єднувача, яка має перший трубчастий корпус, в якому розміщена вставка, обладнана для прийняття кожного з кінців другого провідникового засобу передачі сигналів, причому, зазначений трубчастий корпус має простягнені аксіально щонайменше дві пружні лапки, які мають засоби замикання, які є спряженими з елементами самозатискної системи, розміщеними на вставці гніздової з'єднуючої частини, і другий трубчастий корпус, змонтований з можливістю ковзання на зазначеному першому корпусу, і обладнаний засобами для натиснення на зазначені засоби замикання, долаючи пружні сили лапок. Наприкінці, винахід також стосується з'єднувача для з'єднання першого і другого провідникових засобів передачі сигналів, який має гніздову з'єднуючу частину за одним з пунктів 1-3 формули винаходу, і штирову з'єднуючу частину за пунктом 4 формули винаходу. Опис креслень Винахід буде описаний більш детально з посиланнями на креслення, де на: фіг. 1 показаний перспективний вигляд з'єднувача з вирізом вздовж двох аксіальних площин, фіг. 2 показаний перспективний вигляд трубчастого корпусу гнізда, фіг. 3 показаний перспективний вигляд першого трубчастого корпусу штиря, фіг. 4 показаний перспективний вигляд другого трубчастого корпусу штиря, Опис переважного втілення (втілень). З'єднувач 2 (фіг. 1), який з'єднує перший і другий провідникові засоби передачі сигналів, показаний у перспективному вигляді з розрізами вздовж двох аксіальних площин. Він має гніздо 1 (гніздова з'єднуюча частина, ) і штир 3 (штирова з'єднуюча частина). Гніздо 1 має трубчастий корпус 10 (див. також фіг. 2), який має різьбовий поясок 101, що закінчується уступом 102, основну частину 103 і різьбову частину 104. На різьбовому пояску 101 є чотири прорізи 105, а всередині трубчастого корпуса 10 є три повздовжні прорізи 106. Вставка 11 розміщена всередині трубчастого корпуса 10. Вставка 11 слугує для розміщення кінців першого провідникового засобу. Теоретично вона виготовлена з ізоляційного матеріалу і має аксіальні канали, які проходять крізь неї і в яких розміщені циліндричні контакти провідника, ці контакти приєднані до кінців провідникового засобу. Гайка 13, яка накручена на різьбову частину 104 корпусу 10, утримує вставку 11 всередині трубчастого корпусу 10, а два уступи 107 і 113 трубчастого корпуса 10 і вставки 11 відповідно впираються один в один для запобігання зміщенна вставки 11. Вставка 11 має два рельєфи або випуклості 12 (на фіг. 1 показаний тільки один). Рельєф 12 має нахилену ділянку 121 на частині, яка обернена до штиря 3. Штир 3 має перший трубчастий корпус 31 (див. також фіг. 3), який має різьбову частину 311 і два кільцевих ребра (сегменти) 314. Трубчастий корпус 31 має простягнені аксіально дві пружні лапки 33. Кожна з цих двох лапок має отвір 34, а на вільному кінці має нахилені поверхні 312. Штир 3 має другий трубчастий корпус 35 (див. також фіг. 4), в якому розміщується перший трубчастий корпус 31. Другий трубчастий корпус 35 має першу частину 351 більшого діаметра, за якою знаходиться циліндрична опорна поверхня 352 меншого діаметра, і третю циліндричну частину 353. Кінець частини 353 має форму, яка є спряженою з втулкою 11 гнізда 1, і має невелику довжину. Ця остання частина має дві аксіальні канавки 361, які по формі і ширині відповідають пружним лапкам 33 трубчастого корпуса 31. Кінці цих двох канавок 361 мають скошені поверхні 36, які є спряженими з нахиленими поверхнями 312 корпусу 31. Два кільцеві ребра 314 першого трубчастого корпусу 31 входять у дві відповідні кільцеві канавки 315, розміщені у внутрішній частині другого трубчастого корпусу 35 для обмеження аксіального переміщення першого і другого трубчастих корпусів 31 і 35 один відносно одного. Циліндрична частина 353 має на своїй боковій поверхні і по всій її довжині три аксіальні ребра 354 для роботи сумісно з прорізами 106 в циліндричному корпусі 10 гнізда 1. Кільце 316 накручене на різьбовий поясок 101 циліндричного корпусу 10 гнізда 1. Воно відповідає ущільнюючий прокладці 317. Ця прокладка має чотири ребра (не показані), які входять в прорізи 105 трубчастого корпуса 10 гнізда 1 для того, щоб з одного боку забезпечити ущільнення між гніздом 1 і штирем 3 (після з'єднання), а з іншого боку також для забезпечення ущільнення гнізда 1 на панелі, на якій гніздо встановлене. 2 UA 101308 C2 5 10 15 20 25 Вставка 32 розміщена всередині трубчастого корпусу 31. Вона затиснена своїм уступом 321 тиск між внутрішнім уступом 319 трубчастого корпусу 31 і затискачем 37, така аксіальна затискна дія забезпечується гайкою 38, яка накручена на різьбову частину 311 першого трубчастого корпусу 31. Самозамикання з'єднувача 2 досягається при втисненні штиря у гніздо, при цьому аксіальні ребра 354 направляють і проштовхують у прорізи 106. Коли нахилені поверхні 312 на кінці пружних лапок 33 починають тиснути на нахилені поверхні 121 рельєфів 12, лапки розходяться, пружно деформуючись, поки рельєфи 12 не увійдуть у отвори 34. В цьому положенні, збірка є замкненою і будь-яке натягнення з двох кінців, яке може передаватися через кабелі, через затискну гайку 38 або через гайку 13, не будуть розмикати збірку. Для розмикання з'єднувача 2 необхідно аксіально потягнути трубчастий корпус 35 штиря, утримуючи кільце 316 іншою рукою. Під дією такого натягнення корпус 35 переміщається, а сумісна робота між скошеними поверхнями 36 і 312 викликає радіальне переміщення пружних лапок 33, таким чином розмикаючи збірку. Аксіальне переміщення корпусу 35 обмежується висотою двох кільцевих канавок 315. Коли штир і гніздо більше не з'єднані разом, корпус 35 повертається у своє вільне положення під дією бокового тиску пружних лапок і сумісної взаємодії між нахилених поверхонь 312 і 36. Очевидно, що кількість рельєфів 12 і пружних лапок 33 можна змінювати в залежності від розмірів гнізда і штиря. Також, рельєфи 12 можуть бути виступами, як показано на фіг. 1 і 3, або заглибленнями, в цьому випадку отвори 34 в пружних лапках 33 повинні бути замінені на відповідні виступи. Також можливе чергування виступів і заглиблень на вставці 11, і відповідне чергування на лапках. Наприкінці, вставка 11 може бути виготовлена як одне ціле з трубчастим корпусом 10 гнізда 1, зокрема, якщо він виготовлений з ізоляційного матеріалу. Можлива модифікація різних елементів, описаних вище як приклад, при цьому не виходячи за межі об'єкта винаходу, тобто замикання повинне забезпечуватися вставкою, а не трубчастим корпусом гнізда. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Гніздова з'єднуюча частина (1) для з'єднувача (2), який з'єднує перший і другий провідникові засоби передачі сигналів і який має самозатискну систему натискно-витягального типу для замикання і розмикання з'єднувача, декілька елементів якої закріплені на гніздовій з'єднуючій частині (1), яка має трубчастий корпус (10), в якому розміщена вставка (11), обладнана для прийняття кожного з кінців першого провідникового засобу передачі сигналів і з'єднання їх з кінцями другого провідникового засобу передачі сигналів, в якій зазначені елементи (12) самозатискної системи, які закріплені на гніздовій з'єднуючій частині, сформовані на вставці (11) і в якій зазначений трубчастий корпус (10) є ущільненим, а зазначена вставка (11) змонтована у зазначеному трубчастому корпусі (10) так, що вона не може переміщатися. 2. Гніздова з'єднуюча частина за п. 1, в якій зазначені елементи самозатискної системи виконані у вигляді щонайменше двох, виступаючих або заглиблених, або таких, що чергуються, рельєфів (12), розміщених на периферії вставки. 3. Гніздова з'єднуюча частина за пунктом 1 або 2, в якій вставка виконана як одне ціле з трубчастим корпусом. 4. Штирова з'єднуюча частина (3) для роботи сумісно з гніздовою з'єднуючою частиною (1) за будь-яким з пунктів 1-3 і для формування зазначеного з'єднувача (2), яка має перший трубчастий корпус (31), в якому розміщена вставка (32), обладнана для прийняття кожного з кінців другого провідникового засобу передачі сигналів, причому, зазначений трубчастий корпус має простягнені аксіально щонайменше дві пружні лапки (33), які мають засоби замикання (34), які є спряженими із зазначеними елементами (12) самозатискної системи, розміщеними на зазначеній вставці (11) гніздової з'єднуючої частини (1), і другий трубчастий корпус (35), змонтований з можливістю ковзання на зазначеному першому корпусі (31) і обладнаний засобами (36) для натиснення на зазначені засоби замикання (34), долаючи пружні сили пружних лапок (33). 5. З'єднувач (2) для з'єднання першого і другого провідникових засобів передачі сигналів, який має гніздову з'єднуючу частину (1) за одним з пунктів 1-3, і штирову з'єднуючу частину (3) за п. 4. 3 UA 101308 C2 4 UA 101308 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
